5 лучших способов пломбировки вводного автоматического выключателя

5 лучших способов пломбировки вводного автоматического выключателя

Использование наклеек

Пломбировка автоматического выключателя пломбой-наклейкой является одним из самых доступных, быстрых и простых вариантов. Судите сами, такая наклейка состоит из двух слоев, один из которых клеевая основа, а второй собственно является пломбой. При любой попытке нелегального снятия проявится надпись «вскрыто».

Бокс пластиковый

Такой бокс выполнен из самозатухающего полимера и позволит произвести не только пломбировку вводного автомата, но также защитит от хищения электроэнергии, а также от несанкционированного доступа к клеммам устройства. Он выполнен в форме коробки и предназначен для отдельной от прибора учета установки. Также в нем имеются выштампованные отверстия для подключения проводов, которые очень просто выламываются в удобном для монтажа месте.

Он представляет собой раскрывающуюся коробку, состоящую из двух частей. Кроме установки отдельно от счетчика вне модульного шкафа, боксы могут быть предназначены и для установки внутри него на DIN-рейке.

Рассмотрим бокс для отдельной установки. Внутри он оборудован DIN-рейкой, на которую и монтируется вводной автомат. Чтобы опломбировать его, необходимо сверху закрепить ответную часть бокса, после чего в отверстия продеваются пломбы.

Бокс для внутренней установки выглядит следующим образом:

Он также состоит из двух частей. Принцип пломбировки точно такой же, как и в предыдущем случае. Принципиальной разницы в двух вариантах исполнения нет, но расположить вводной автомат все же лучше внутри щитка рядом с прибором учета. Такая установка будет более целесообразной и удобной.

Пластиковые заглушки

Следующий способ пломбировки вводного автоматического выключателя — это пластиковые заглушки. Они являются наиболее новым методом и обеспечивают, кроме защиты от хищений, также защиту от поражения электрическим током. Они производятся из специальной негорючей пластмассы и конструктивно состоят из двух частей, объединив которые образуется заглушка. На приведенном ниже фото можно увидеть, как выглядит такая пломба:

Как видно, она находится в разобранном состоянии. Давайте рассмотрим, как можно опломбировать вводной автомат с ее помощью чуть подробнее. Заглушка состоит из двух половинок. Сперва необходимо вставить в специальное место в автомате первую часть заглушки (на фото она нижняя). Затем в нее устанавливается вторая половинка, которая как бы распирает заглушку внутри автомата, таким образом обеспечивая ее надежное закрепление в корпусе.

Далее, в отверстие заглушки устанавливается пломба. Причем пломбировку можно выполнить не только с помощью традиционной проволоки и сдавливаемой пломбы. Можно применить также пластиковую одноразовую пломбу.

Следует отметить, что не все автоматы получится опломбировать таким способом. Дело в том, что ранее выпускаемые модели еще не имели специальных прорезей для закрепления заглушек. Будьте внимательны при выборе такого метода и обращайте внимание на уже установленный или вновь покупаемый автоматический выключатель.

Опломбирование щитом

Использование такого способа позволяет в кратчайшие сроки опломбировать вводной автомат. Все коммутационные аппараты, а также прибор учета закрываются одним общим щитом, который уже непосредственно пломбируется.

Казалось бы, все хорошо, легко и довольно быстро можно опломбировать АВ. Однако представьте ситуацию, когда потребуется оперативно произвести замену какого-то одного узла, необязательно самого автомата. Правильно, чтобы до него добраться придется сорвать пломбу всего щита. Законно ли это? Очевидно, что нет. Нужно вызвать представителя Энергосбыта для распломбирования всего шкафа, а это влечет за собой потерю времени и средств.

Использование ЩУР (щит учетно-распределительный)

В отличие от щита общего, ЩУР позволяет произвести пломбировку избирательно. То есть если нужно опломбировать именно вводной автомат, как в нашем случае, то выбирается нужный ЩУР с подходящими вырезами в щитке под автомат. Таким образом, получаем очевидное преимущество перед общим щитком.

Напоследок советуем просмотреть видео, в которомнаглядно демонстрируются существующие способы опломбирования автоматического выключателя:

Теперь вы знаете, как опломбировать вводной автомат в щитке, чтобы это было удобно и главное — в соответствии с правилами. Надеемся, наша статья была для вас полезной и интересной!

Рекомендуем также прочитать:

Как опломбировать вводный включатель: 4 способа

Согласно ПУЭ в каждом доме необходимо устанавливать автоматические включатели, УЗО или пакетные выключатели, которые способны сберечь имущество в случае сильного перепада напряжения. Однако многие забывают о том, что необходимо пломбировать устройства от перенапряжения. Поэтому в этой статье мы решили рассказать вам, как опломбировать вводный выключатель в щитке в домашних условиях.

Как опломбировать вводный включатель

Сейчас мы можем выделить пять основных способов, которые и позволят вам все сделать без особых усилий. Вам нужно просто выбрать самый простой способ на ваш взгляд. Итак, как можно опломбировать автоматические выключатели в домашних условиях:

Используем наклейку

Самый простой и современный способ – это использовать пломбу-наклейку. Такой вариант считается самым простым, ведь нужно просто наклеить наклейку на место.

Обратите внимание! Если кто-то попытается отклеить такую наклейку, то на ней появится надпись «вскрыто», а это стоит всегда учитывать.

Заглушки для выключателей

Также для вводного автомата можно использовать пластиковые заглушки. Они также считаются довольно современными, ведь обеспечивают не только защиту автомата, но и защищают от электрического тока. Заглушки выглядят следующим образом:

В комплекте вы сразу сможете найти две пломбы:

  1. Для верхней части.
  2. Для нижней части автоматического выключателя.

Их нужно просто вставить в специальное место.

Далее между заглушками нужно установить пломбу, она одноразовая и выглядит следующим образом.

Обратите внимание! Далеко не все автоматы у вас получится опломбировать таким образом. У старых моделей нет специальных отверстий, они появились только в современных.

Используем щит

Конечно, самый эффективный способ – это использовать щит. С ним придется немного помучаться, ведь его изначально нужно еще и установить, только результат будет 100%.

Однако у щита есть и существенный недостаток. Представим ситуацию, вам необходимо заменить деталь в щитке. Но, что делать, если он полностью опломбирован? Пломбу сорвать нельзя, придется вызывать представителя энергосбыта, только он имеет право это сделать. Читайте также: диф автомат или узо.

Пластиковый бокс

Также можно использовать пластиковый бокс, который выполняет сразу две задачи:

  • Пломбирует автоматический выключатель.
  • Защищает от хищения электроэнергии, так как, доступ к клеммам становится закрытым.

Устанавливать такие боксы не составит никакого труда, ведь все это можно сделать прямо на ДИН-рейку. Здесь продуманы все нюансы, поэтому установка не вызовет у вас никаких проблем.

Рекомендуем посмотреть еще видео, где рассказывается о всех способах пломбирования вводного автоматического выключателя.

Читайте также: какие бывают автоматы защиты от перенапряжения.

Как опломбировать вводной автомат в щитке

Пломбировка вводного автомата в РЩ

На входе линий электропитания в различные объекты, здания, сооружения, жилые или производственные в распределительных щитах устанавливаются вводные автоматы. После которых, осуществляется распределение электроэнергии по розеточным, осветительным группам, на отдельные приборы повышенной мощности и другие. В этих же РЩ устанавливают узел учета расхода электроэнергии. В большинстве случаев такие распределительные щиты являются местом балансового разграничения между потребителем и электроснабжающей организацией.

Для чего нужна пломбировка вводного выключателя

До счетчика устанавливается вводное коммутирующее устройство, это может быть даже простой рубильник с блоком предохранителей. Но в большинстве случаях в современных сетях ставят дифавтомат или защитный автоматический выключатель. Вводной автомат и счетчик находятся на балансе энергопоставляющей организации и пломбируются их представителем.

Пример установки распределительного шкафа на стене здания и размещения в нем узла учета с водным автоматическим выключателем.

Для исключения несанкционированного подключения до счетчика с целью воровства электроэнергии клеммы с контактами счетчика и вводного автомата надежно закрываются и опечатываются. Пломбы ставит представитель организации, которая поставляет электроэнергию, составляется акт балансового разграничения. За все элементы электросети после счетчика несет ответственность потребитель электроэнергии. Конструкции счетчиков и вводных автоматов могут быть различные, поэтому при пломбировке надо учитывать эти особенности.

Виды пломб

Пломбой считается элемент одноразового использования, позволяющий проконтролировать факт несанкционированного проникновения к охраняемому объекту. Они повышают эффективность целого ряда организационных и практических мероприятий:

  • Исключают или сводят к минимуму потери электроэнергии;
  • Делают более эффективную систему учета расхода электроэнергии;
  • На производственных объектах положительно влияют на культуру и дисциплину труда.

Основной задачей пломбы является не возможность ее снятия, без внешних факторов повреждения, которые сразу будут заметны. Все виды пломб можно разделить по следующим признакам:

  • Материалу изготовления;
  • Конструкции;
  • Принципу действия.

Тросовая пломба может использоваться как замок, прочность, гибкость и длина троса позволяют продевать его через несоосные отверстия в дверях шкафа или петель. Трос протягивается через пластиковый разрушаемый корпус с индивидуальным номером.

Читать еще:  Как подключить розетку от выключателя на балконе?

Пластиковая пломба УНИСИЛ затягивающаяся конструкция с надежным замком, имеющим металлический вкладыш с четырьмя лепестками, имеет пресованный индивидуальный номер на пластиковой поверхности.

КРАБСИЛ – металлическая пломба в виде клипсы, фиксируется спиральной проволокой, на поверхности клипсы отпрессован индивидуальный номер;

Основные атрибуты
Компания производитель Envoseal
Государство производитель Британия
Вид КРАБСИЛ специальная
Назначение опломбировки Бочек, Бытовых электро ;водосчетчиков, Электроприборов, и другого оборудования
Материал Сталь с цинковым покрытием
в упаковке 1000(шт.)

ЭДСИЛ-Н – это пластиковая пломба, фактически аналог марки УНИСИЛ

Свинцовые и полиэтиленовые пломбы – имеют диаметр 10 или 16 мм 2 , цилиндрическую форму через отверстия которой продевается проволока, после чего вся конструкция прессуется пломбиратором с оттиском номера или другого индивидуального знака.

Пломбировочные наклейки имеют особенный химический состав клеящего слоя, при снятии листа с поверхности его не имеет смысла приклеивать на прежнее место, проявляется надпись «Вскрыто» или «Вскрыто, Составьте акт!».

Номерные пластиковые пломбы – имеют цилиндрический прозрачный корпус с индивидуальным номером. Крепится пломба на проволочную петлю, виксируется пластиковой защелкой или поворотным механизмом, после чего поворотный флажок отламывается.

Основные атрибуты
Компания ЯНГУЛ
Государство Украина
Вид Пломба роторная с поворотным механизмом
Объкты опломбирования Бытовые электро-водосчетчики, Тахографов, Электроприборы, и другое оборудование
в упаковке 1000(шт.)
  • Цена: 1,88 грн. – 4.7 руб.

Для пломбирования элементов электроустановок, чаще всего используют пластиковые или свинцовые пломбы.

Способы пломбировки

Способ пломбировки вводных автоматических выключателей зависит от многих факторов:

  • Условий расположения;
  • Типа автоматического выключателя;
  • Условий эксплуатации и других обстоятельств;
  • Виду пломбы.

Рассмотрим способы пломбировки наиболее часто, используемых в современных электрических сетях модульных систем автоматического отключения.

Пломбировка РЩ

Самым простым способом ограничить несанкционированный доступ к контактам вводного автоматического выключателя считается пломбировка дверцы распределительного щитка.

Один из вариантов пломбировки распределительного шкафа

Но такой способ оказывается не всегда удобным для потребителя электроэнергии, если в распределительном шкафу находятся защитные автоматы на отдельные группы сети и другие элементы. Каждый раз при необходимости обслуживания оборудования или в процессе эксплуатации при необходимости отключения отдельных групп или элементов оборудования придется вызывать представителя энергоснабжающей организации. Поэтому чаще используются другие способы, менее ограничивающие свободу действий потребителей электроэнергии.

Пломбировка вводных выключателей в пластиковых боксах

Автоматический выключатель монтируется в пластиковый бокс внутри которого на нижней части есть специальное крепление типа дин-рейки.

Последовательность монтажа:

  • Нижняя составляющая часть крепится саморезами или болтами к задней стенке РЩ или вообще выносится за пределы корпуса щита.

Автоматический выключатель в пластиковом боксе

  • Устанавливается на крепления автоматический выключатель;
  • Заводятся и подключаются провода;
  • Накладывается и фиксируется верхняя крышка с петлей для пломбы, где совмещаются сквозные отверстия в нижней части подложки и верхней крышки корпуса.
  • Через отверстия продевается проволока или леска, пломбы соединяя петлей обе части, после чего осуществляется остальные операции пломбировки в зависимости от модели пломбы. Используется пломбиратор, поворачивается и обламывается пластиковый флажок или просто затягивается петля через односторонний замок.

Пример установки вводного выключателя в пластиковом боксе возле счетчика внутри РЩ

Таким образом, остается доступен только рычаг переключателя, клеммы надежно закрываются пластиковым боксом, несанкционированный доступ без нарушения пломбы исключается.

Щиты с отсеком для размещения вводного автоматического выключателя

Учитывая необходимость пломбировки многие производители РЩ,РШ,РУ внутри делают отсек для установки вводного автомата, который закрывается передней панелью с элементами для установки пломб. Остальные приборы имеют свободный доступ для обслуживающего персонала.

Вариант учетно распределительного щита с размещением отсеков различного назначения

Очень удобный распределительный щит, в левой части расположены узел учета, ниже отсек для вводных автоматов, все элементы пломбируются представителями энергоснабжающей организации. Правая часть принадлежит потребителю электроэнергии, при необходимости тоже может быть опломбирована должностным лицом ответственным за электрохозяйство.

Пломбировка вводного автоматического выключателя пластиковыми заглушками

Некоторые потребители, зная требования заказчиков, сразу выпускают автоматические выключатели с пластиковыми заглушками контактных клемм. Это значительно упрощает процесс пломбировки, нет необходимости отдельного отсека или пластикового бокса.

Пример пломбировки автомата с пластиковыми заглушками

Процесс установки очевидно прост:

  • поставил автомат,
  • подключил провода;
  • Закрыл заглушками отверстия клемм и опломбировал.

Каждый производитель автоматов для конструкции своих моделей делает соответствующие пластиковые заглушки.

В комплекте к автомату ВА47-29 от IEK заглушки крепятся на пластиковой шине как листья на ветке

При необходимости установки они легко отламываются и устанавливаются в соответствующие прорези над отверстиями клемм выключателя.

Пример установки пластиковой заглушки автоматический выключатель ВА47-29 от IEK

После установки заглушки отверстие для зажимного болта клемм оказывается надежно закрытым, открутить винт для подсоединения проводов, не удалив заглушку невозможно.

Характерной ошибкой при пломбировании таким методом считается, когда считают что пластиковой заглушки достаточно для исключения несанкционированного подключения. Поврежденную заглушку при удалении можно заменить на другую, номерного знака эти модели не имеют.

Для надежности установленные заглушки в модульном блоке автоматов соединяются петлей из лески или проволоки и пломбируют любой пломбой подходящей конструкции данного вида.

Пломбировка выключателей наклейками

Наверное, это самый простой и эффективный способ.

На этом рисунки отмечены весь комплекс эффективных элементов защиты пломбирующих наклеек

Правая часть стикера отрывается и наклеивается в журнал с учетной записью, остальная часть заклеивает отверстия над клеммами и швы соединения частей разборных корпусов.

При попытке снять такую наклейку и установить обратно проявляется надпись «Вскрыто», вариантов наклеек много в данном случае на импортный, поэтому надпись «OPEN VOID».

Пример пломбировки клемм вводного выключателя наклейками в РЩ

Один из часто задаваемых вопросов

Зачем на наклейке чувствительный магнитный датчик?

Действительно в случае пломбировки вводных автоматических выключателей он не требуется. Но пломбировочные наклейки универсальны, ими пломбируют электрические счетчики, приборы расхода воды и другие, где некоторые мудрецы пытаются нарушить их работу, используя магниты.

Пломбировка автомата перед счетчиком

Использование наклеек

Пломбировка автоматического выключателя пломбой-наклейкой является одним из самых доступных, быстрых и простых вариантов. Судите сами, такая наклейка состоит из двух слоев, один из которых клеевая основа, а второй собственно является пломбой. При любой попытке нелегального снятия проявится надпись «вскрыто».

Можно ли перед счетчиком устанавливать автомат или пакетный выключатель? Автомат перед счетчиком

Замена старого электросчетчика на новый часто провоцирует ряд вопросов о необходимости установки дополнительного оборудования: автоматического выключателя или коммутационного аппарата. В особенности остро встает вопрос о том, устанавливать вводной автомат до или после счетчика. Полноценный ответ на это дают нормативные документа ПУЭ.

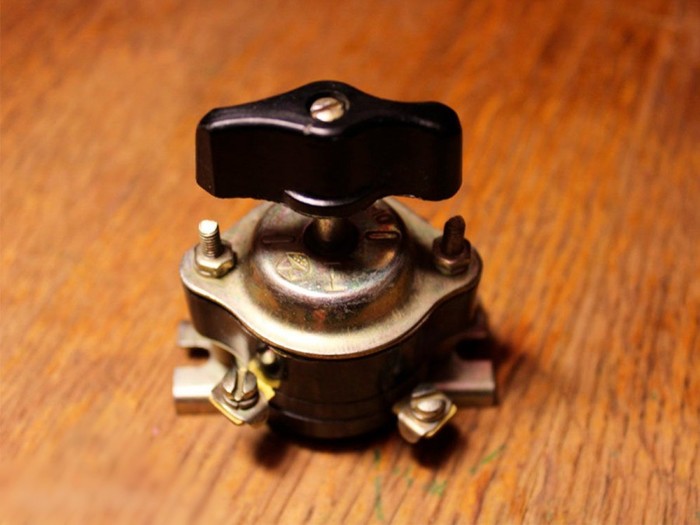

В советское время в этажных щитах на вводе оборудовались пакетные выключатели, и на сегодня они по-прежнему много где стоят. Такое устаревшее средство защиты демонтируют, поскольку они уже не годятся для полноценной эксплуатации.

Процесс замены и вызывает вопросы об установке дополнительно оборудования.На замену пакетным выключателям приходит вводный автомат.

Аппараты для снятия напряжения необходимы для безопасной установки нового или замены старого электросчетчика. Об этом утверждается в пункте 7.1.64 ПУЭ: «Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику».

Таким образом, установка перед счетчиком коммутационного аппарата обязательна. Ставить входной автомат до счетчика также является необходимым.

Необходимость установки автоматического выключателя обуславливается защитной системой электрической проводки от перегрузки и опасности коротких замыканий. Вводный автомат блокирует вероятность полного обесточивания дома.

Большинство электриков предпочитает ставить четырех полюсной автомат в трехфазной сети. Поскольку в этом случае при перегреве нейтральный проводник расцепляется вместе с линейными проводниками. Иногда можно встретить стоящий на вводе трех полюсной автоматический выключатель, при работе которого расцепление происходит только линейных проводников.

Совет: выбирать стоит аппарат, срабатывающий при превышении нормы на 1000А: это то, сколько он может выдержать.

Обыкновенно устанавливается лимит на потребление электроэнергии определенным домом или квартирой. Он указывается при заключении договора между поставщиком энергоснабжения и собственником жилья.

Таким образом, если в проектной документации указан уровень потребления на 25A (ампер) в однофазной сети, то это означает ограничение энергии до 5,5 кВт.

Номинал вводного автомата должен быть больше, чем номинал в квартирных цепях. Это позволяет избежать отключения всей электроэнергии, если защита сработает только в одной из квартир.

Ставится автомат на счетчик со стандартным размером в 25 ампер.Максимально допустимый лимит составляет 63 ампера, и обычно встречается только в распределительных устройствах многоэтажных жилых комплексов.

Сколько необходимо ампер обыкновенно рассчитывается исходя из количества квартир.

Не имеет большого значения то, устанавливается ли автомат после счетчика или до него. Единственный момент состоит в том, что монтаж до электросчетчика требует обязательной опломбировки. Дополнение счетчика установленными предохранителями также необходимо.

При расположении надо учитывать, чтобы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:

Все нагрузки необходимо суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.

Демонтаж старого оборудования обычно вызван подгоранием контактов в домах старого образца. Подчинить такую поломку невозможно, поэтому и требуется заменить пакетный выключатель современным автоматическим аналогом.

Существует два метода, применяемых для ремонта:

Автоматический выключатель устанавливается на металлический профиль (дин-рейку). Пакетный переключатель удаляется, после чего дин-рейка устанавливается на корпус щитка при помощи саморезов.

Обгоревшие части проводов удаляются, их концы зачищаются. При необходимости провода внутри счетчика наращиваются при помощи скручивания, но провода квартирных цепей необходимо поменять полностью.

Только после этого устанавливается аппарат защиты.

Необходимость замены старого оборудования на новое обусловлена техникой безопасности дома. Лишь разобравшись в том, для чего нужен вводный автомат, какие у него функции, и стоит ли его включать в сеть до или после счетчика, можно приступать к замене. Но прежде чем менять старое устройство, нужно проверить качество проводов — любые неисправности надо удалить.

8 (499) 703-35-33 доб. 766 (Москва)

8 (812) 309-06-71 доб. 420 (Санкт-Петербург)

8 (800) 777-08-62 доб. 398 (Регионы)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня разберем один из спорных вопросов, который постоянно возникает при общении граждан-потребителей с энергоснабжающей организацией.

Итак, суть вопроса заключается в следующем — допускается ли установка автоматического выключателя перед счетчиком?

Отвечаю, ссылаясь на следующие пункты из ПУЭ (скачать ПУЭ можно здесь):

Из этого пункта следует, что перед счетчиком прямого включения в обязательном порядке должен быть установлен коммутационный аппарат, с помощью которого можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.

Кстати, проверьте свои знания по электробезопасности с помощью онлайн-теста 2014 года.

В этом пункте идет пояснение по месту установки коммутационного аппарата. Он должен быть установлен не дальше 10 (м) от самого счетчика.

В жилых домах, где щитки расположены в подъездах (как в этой статье), чаще всего перед счетчиком каждой квартиры установлен вводной пакетный выключатель (ПВ). В моем примере установлены ПВ на 63 (А).

Питание на квартиру (фаза и ноль) берется непосредственно с колодок магистральных проводов, затем идет через пакетный выключатель (ПВ) на счетчик.

После счетчика идет распределение по групповым автоматам.

Для замены счетчика электроэнергии достаточно отключить соответствующий пакетный выключатель, проверить отсутствие напряжения на клеммах счетчика и приступать к работе.

При проведении капитальных ремонтов электропроводки в жилых домах «хрущевского» типа, где магистрали электропроводки идут не по подъезду, а в специальных шахтах, с магистрального стояка мы прокладывали фазный провод марки ПВ-1 сечением 4 кв.мм сначала на вводной автомат 32 (А), затем на счетчик, а потом на групповые автоматы. Нули собирали на нулевой шине N, которая была установлена в боксе на месте 4-ого автомата.

Чтобы не было споров с инспекторами из энергосбыта, то договорились вводной и групповые автоматы устанавливать в одном пластиковом боксе с возможностью для его дальнейшего пломбирования. Использовали боксы наружной установки от «Tyco» на 4 модуля. Считаю, что это не совсем правильно, но по-другому нам не стали подписывать акты.

Как вариант, вместо бокса можно установить автоматы со специальными шторками и ушками, например, от EKF серии ВА 47-63.

Есть еще вариант, это применение специального щита учета и распределения, например, вот такой ЩУРн(в).

Как видите, в нем имеется отдельный отсек для установки вводного автоматического выключателя, на внешнюю защитную панель которого устанавливается пломба. К групповым автоматам доступ остается.

Последнее время инспекторы стали клеить пломбы-наклейки прямо на клеммы вводных автоматов, пакетников, трансформаторов тока. У каждой пломбы имеется собственный номер и ее вносят в акт приема прибора учета в эксплуатацию.

Читайте подробную статью о распространенных способах пломбировки вводных автоматических выключателей.

А вот когда Вам по ошибке или случайности забыли опломбировать вводной автомат перед счетчиком, который установлен в Вашем щите, и постоянного круглосуточного доступа у инспекторов туда нет, то скорее всего ждите штрафа за неучтенное потребление электроэнергии. Лучше заранее побеспокоиться об этом и попросить вместе со счетчиком поставит пломбу и на вводной автомат.

P.S. Надеюсь, теперь у Вас не возникнет подобных спорных вопросов по поводу установки автомата перед счетчиком. А вдруг возникнут, то приводите указанные в статье ссылки на нормативные документы и Вам не должны будут отказать. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка автомата до прибора учёта!

Посмотрел тут пост, что не разрешают ставить автомат до счётчика! да как то? я насмотрелся на дома, которые сгорели из-за того, что КЗ в учёте, а вводного нет! работаю в Энергосбыте, поэтому каждый день куча разных нарушений вижу!как-нибудь выложу пост о том, как от РЭСовцев чуть не погиб!таки вот о чём я! до прибора учёта обязательно надо установить автомат в боксе под опломбировку.

Дубликаты не найдены

“Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.”

“При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.”

Всё прописано, ничего не надо выдумывать

Я электриком стал случайно – пригласил товарищ товарища в 1997 году. Надо было сдавать аттестацию, а главный энергетик меня невзлюбил, потому, что меня взяли, выгнав его ставленника, который завалил работу. Так что почти на всю первую зарплату (я ходил не аттестованным стажёром по 4 разряду 2 месяца) я купил все книги, которые требовались и выучил. Попутно, я сделал закладки по темам, касающемся гражданского строительства – я шабашил по новой профессии и таскал ПУЭ с собой, затыкая разделами фантазии заказчиков.

не поверишь!и нам мозги ебут!каждую неделю правила меняются!

у нас идёт установка МФУ на опоры!там вообще никак не украсть)))

Значится проблемы, всё-таки, из-за вас!

Рас-се-я! От волги и до енисе-ея!

И это прописано в ПУЭ. Только не обязательно автомат, а ВН.

можно любое отсекающее устройство! хоть рубильник. только предохранителям я уже давно не доверяю! столько жуков поснимал!

точно!я и железные щиты 2 на 2 пломбировал!лишь бы не было доступа к токоведущим частям до прибора учета)))

Дальше не читали? Следующий абзац тоже неплох:

границы земельного участка, либо границы иного недвижимого объекта, на котором (в котором) находятся принадлежащие потребителю на праве собственности или на ином законном основании энергопринимающие устройства

Указываем в заявке ЭУ – вводное распределительное устройство и РЩ 0,4 кВ

объекта «жилой дом». Домик наш расположен в 10 метрах от границы участка (вглубь), опора ВЛИ 0,4кВ пусть будет с другой стороны улицы, от границы участка еще 10 метров, от дома до опоры в итоге 20 метров. Оплачиваем 550 рублей, ставим ВРУ со счетчиком (срок гос. поверки не более года) и вводным автоматом 25 А (в боксе под опломбировку) на стену снаружи/внутри дома и уведомляем сетевую организацию о выполнении тех. условий со стороны заявителя. У сетевиков есть 10 дней для осмотра, и потом еще 15 дней для подачи напряжения на нашу электроустановку. Какие действия будет предпринимать СО?

в принципе ты прав! только наш РЭС заставляет покупать СИП потребителю!

По идее заявители свои непотребства должны в ростехнадзоре согласовывать. А может и не должны.

Я бы даже добавил – ни в коем случае не автомат, а просто отрубатель. Ибо вот только что автомат на вводе сдох. Хорошо еще раньше стоит рубильник и это все не опломбировано (только счетчик). Поменял за 5 минут. Если же было бы опломбировано, то сгоревший атвомат – та еще головная боль. А простой размыкатель все же устройство более простое и проживет дОльше.

У нас электрик при плановом осмотре если увидит, что запитка идёт непосредственно в прибор учёта, даже разговаривать не будет – воткнёт автомат и опломбирует. Он ездит на машине, в которой много автоматов, проводов, шин, колодок и прочей радости

Два года назад проводил свет на даче. Перед счетчиком стоит автомат, который опломбировали со счетчиком

Если по техусловиям есть автомат, его установят. Если собираешь щиток сам (друг-шабашник), то хоть контактор отсекающий ставь. Транспортному отделу плевать, сколько пломб ставить. Плати только.

Тоже отказали ставить автомат до счётчика, когда меняли его на фасаде. Я тогда забил, а теперь призадумался. На что ссылаться, на ПЭУ? или есть какое-то постановление правительства/другой нормативный акт?

У нас тоже на фасаде без автоматов поставили. Не заморачиваюсь потому что счетчик энергосбытовский, сгорит – туда ему и дорога, а кирпичная стена вряд-ли способна загореться.

у меня бревно, потому и беспокоюсь. как бы, почти всегда дома и если что дунуть на горящий счётчик из огнетушителя не долго, но всё таки =)

А ночью, когда все спят и когда обычно и происходят всякие неприятности ?

потому и думаю как решить вопрос с автоматом до счётчика.

оно обязательно для исполнения поставщиком?

Частный дом. Счётчик ранее стоял в доме, они за свой счёт поставили на фасаде. я лишь заменил вводной после счётчика с однополюсного на двухполюсной. Граница баланса указана в акте разграничения «на изоляторах домового ввода», правда акт был составлен до замены счётчика. При замене счётчика спросил почему до счётчика не ставят автомат, сказали «мы не ставим». На отсылку к ПЭУ монтажники послали к руководству, а те мол нам пофиг, мы не ставим.

При установке нового счётчика он подписал новые техусловия, по которым оплата производится по нему. Внутренний мог оставить, мог снять. Лишняя коммутация.

Не подписывал бы, а упёрся на старые техусловия, счётчик поставили бы не на фасад, а на опору. Тогда абонент считывает и оплачивает показания внутридомового прибора учёта.

И, кстати, на старом у него тоже не было автомата до ввода в счётчик. Сгорел?

По старым ТУ счётчик был в доме. Теперь он на наружной стене. ТУ новые, и они выполнены.

внутренний демонтирован. спасибо, попробую официально с ними пообщаться.

да они вообще охренели. ПУЭ пусть читают.

могу только предположить, что если граница на изоляторах, а не на контактах прибора учета, то счетчик, как и вся электроустановка с ним является потребительской. перефразирую, нахрена кому-то соблюдать ПУЭ в чужой электроустановке? в идеале надо АРБП смотреть

Блин, сип заводить в автомат и все это в бокс без возможности контроля, зачем? Есть же Ekfы со шторками для блокировки, есть пломбируемые заглушки для iek, встречаются заглушки для легранда. И запломбировано, и все под контролем.

Для нечестных людей, желающих сэкономить копеечку за счёт остальных, Ekfы со шторками для блокировки-манна небесная. Рядом с зажатым СИП-ом хватает места для того, чтобы воткнуть туда провод 4-6 мм2.

нам запретили шторки пломбировать!я легко подключу розетку к такому автомату

на сип пару зажимов (SLIW50, к примеру) тоже легко ставится-снимается

В боксе под опломбировку? А если его выбило, чё делать-то?

Бокс закрывает только контакты. Включать, выключать автомат можно – а вот подобраться к клеммам с халявным электричествам нет

что за пост, где не разрешают ставить автомат до счетчика?

там парень про гараж писал! в лиге глянь

Пили пост, подписался.

да без проблем!только много буковок выйдет!завтра вечером постараюсь!заявки с утра))

“Вам предписание!” или “халтура от русгидро”

Всем привет.Мой первый пост.

Началось всё со стука в дверь моей квартиры.Открываю вижу соседку живущую этажом ниже.Далее диалог:

с: Здравствуйте Cherepidze увидела объявление, вы занимаетесь?

Я: Всё верно.В чем беда? (видя ее расстроенное выражение лица)

с: Пойдемте покажу.

Спускаемся к ее этажному учетно распределительному щиту.

Видите ли, приходили ко мне из энергосбыта и выдали предписание, о том что старый счетчик (индукционный 78 года) и нужно менять. Заплатите 2500 и мы вам назначим дату и время замены.О боже у вас нет пакетника?!

Мы без возможности снятия напряжения на счетчике не работаем, но деньги ждем, вот вам реквизиты!

Оставив пожилую женщину в растерянности, она первым делом побежала закидывать на счет бабло.Потом бежит в обслуживающую организацию (подвал такой, там электрики и сантехники сидят) хватает “Електрика” и тащит к своему щиту.Оказывается это он, когда-то лет 15 назад убрал из ее цепи сей девайс( у всех остальных квартир он имеется, видимо сломал его и просто скрутил провода). Он разводит руками, говорит что мне срать очень жаль, но больше у нас никаких услуг по электрике, только лампочки вкручиваем.

И вот она обратилась ко мне. Дом 81 года.Никогда ничего не менялось, ни в квартире, ни на этаже.Очень переживает за свою безопасность, постоянно что-то искрит в ее этажном щите.Отходящие от счетчика провода все обуглившиеся, местами “лысые”, сори фоток не сделал.

Не буду расписывать работы которые я выполнил для соседки, потому что они касались как и этажного щита, но и мелкие в квартире, там розетка не работает, там выключатель искрит.Зная что придет сегодня мастер 25 марта, все сделал 23 марта. И понимая из ее рассказа, что придет какой-то пох.ист и его работа только снять старый прибор учета и воткнуть новый, купили для него несколько метров провода ПВ-1 6мм квадратных для того, чтобы он опломбировал новые медные провода, а не то, что там еле дышит и страшно смотреть.И сказал соседке: Придет, дайте ему провод, я думаю он все сделает в лучшем виде (ага щас).

Звонит сегодня с утра соседка, спрашивает дома ли я, зовет спуститься к ней.Мчусь!

Соседка: Вот Cherepidze, мужщина не хочет выполнить просьбу!

Електрик: нахер мне надо еще провода зачищать, у меня еще двадцать квартир.

Я: Друг, покажи договор какой-то хоть почитать, что входит в оказание услуги по замене счетчика.

Електрик: Нету никаких документов, вот только квитанция в которой сведения о новом установленном приборе.

Я: Я просто не пойму в чем сложность, сделать все по красоте, на совесть и не переживать что случится что-то плохое у собственника.Посмотри на эти старые провода, ты нормально спишь?

Елетрик: Все я пошел в две другие квартиры в вашем доме.Приду через 15 минут.

Я сдернул со старого ПУ все провода, подвел 4 новых отрезка.

Возращается товарищ, приступает к работе параллельно общаясь с соседкой:

Е: Вас таких по 20 в день, и если я не успею меня премии лишат.

С: Ну вы наверное много получаете, за свой труд.

Е: Да так себе 35-40.

С: Ну неплохо.А сколько стоит счетчик?Почему такая сумма 2500?

Е: Счетчик 780 вроде. (Счетчик электроэнергии CE101 S6 145 M6 однофазный однотарифный, 5(60), кл.точ. 1.0, Щ, ЭМОУ)

Работа заняла у него 3 минуты.

Ребята у меня бомбит.Как можно так относится к своей работе?

Когда меня просят о замене ПУ. Ценник 1000. И я называю это под ключ.Все что нужно куплю или подскажу что купить, какие расходные материалы.А у русгидро:

Условия выполнения данной услуги подглядел у них вк:

1. Наличие электрического щитка, на который крепиться электросчетчик;

2. Наличие проводов в электрическом щитке, к которым подключается электросчетчик (нарушение целостности изоляции проводов, скрутки не допускаются).

3. Наличие коммутационного аппарата установленного до электросчетчика для снятия напряжения (при установке электросчетчика в квартире должно быть предусмотрено устройство под опломбировку данного коммутационного аппарата);

4. Наличие автоматических выключателей для снятия нагрузки.

Ссылка на основную публикацию
Adblock
detector
