Выбор и виды токарных патронов

Инструменты

Тяжелая промышленность в настоящее время набирает всё больше оборотов, ведь производство деталей, начиная простой гайкой и заканчивая составляющими космического корабля, требует использования уже новых технологий для изготовления самого деревообрабатывающего и металлорежущего оборудования. И, конечно, в данном случае не последнее место принадлежит токарному станку. Чтобы удерживать при высокой скорости передвижения шпинделя деталь, применяют токарные патроны, разновидности которых зависят от назначения обрабатываемой поверхности, формы заготовки и вида резания.

Содержание:

Выбор токарного патрона

Токарные патроны предназначаются для установки на токарные специальные и универсальные станки. Конструкция подобного патрона обеспечивает передачу большего усилия зажима при намного меньшем крутящем моменте на зажимных ключах по сравнению с патронами спиральными. Все отечественные и зарубежные производители изготавливают патроны для токарных станков на базе закаленного корпуса из стали, они включают в себя комплект закаленных кулачков.

При необходимости дополнительно может идти комплект кулачков и крепежных болтов токарного патрона. Вы, конечно, можете изготовить токарный патрон своими руками. Однако при нехватке времени вы все-таки отправитесь в ближайший магазин. Очень часто при покупке станка токарный или ЧПУ можно обнаружить, что входящий в комплект токарный патрон является не таким уже и надежным, как хотелось бы.

Таким образом, вы понимаете важность правильной закупки качественного «расходника». Итак, для начала определитесь, какой способ крепления патрона на вашем станке: устанавливаете ли вы патроны на шпиндель с помощью специального переходного фланца или производите монтаж непосредственно на шпиндель. Также имеются в продаже и такие «расходники», которые предстоит монтировать на место при помощи резьбы.

Следующим условием для приобретения патронов выступает характеристика шпинделя. Продавец для этого, как правило, должен уточнить условный размер конца при монтаже с использованием фланца, или же узнать условные размеры соединительного конуса, а также диаметр присоединительного пояска. Без данной информации невозможно правильно выбрать токарный патрон.

Немаловажным является и число кулачков в металлоизделии. Их насчитывают обычно 2, 4 и 6. Стоимость токарных патронов также зависит и от разновидности кулачков, они бывают составными и накладными. Для разных работ и долговечности применения металлоизделия выбирают кулачки по твердости – твердые и мягкие.

При покупке токарных патронов следует уделять внимание и кулачкам, они могут иметь разные методы фиксации заготовок. Помните, что кулачки выпускаются самоцентрирующиеся и с независимым перемещением. Более современные и дорогие модели токарных патронов оборудуются встроенным пневмоприводном, который способен надежно фиксировать заготовки. Подобные «расходники» очень часто устанавливаются на станках для обработки трубных деталей большого диаметра.

Помимо таких специфических характеристик, вам необходимо знать наружный диаметр, высоту токарного патрона, тип хода штока и кулачка, высоту от края до главного кулачка. Не лишним станет, если вы укажете продавцу общую силу зажима в кулачках и максимально возможную частоту вращения. Эти сведения вы можете отыскать в техническом паспорте используемого станка. Иногда там же указывают и маркировку необходимого токарного патрона.

Классификация токарных патронов

Станочная оснастка токарными патронами представлена двух-, четырех- и трехкулачковыми патронами с ручным и механизированным зажимом. Для различных фасонных отливок используются двухкулачковые самоцентрирующиеся патроны. Круглые и шестигранные заготовки принято закреплять в трехкулачковых патронах. Четырехкулачковые патроны предназначаются для прямоугольных и нессиметричных деталей, а также прутков квадратного сечения. Давайте внимательнее рассмотрим основных виды патронов для токарных станков.

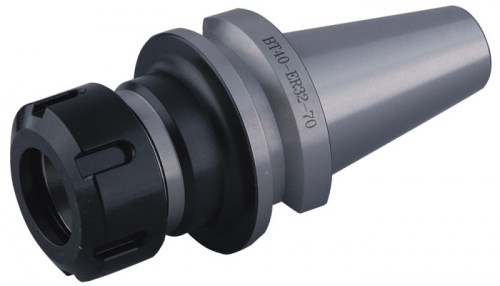

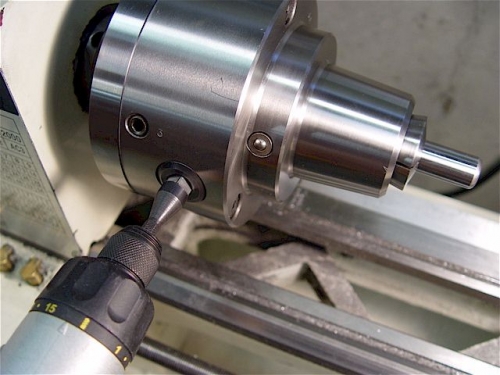

Цанговые патроны

Основной рабочий элемент цангового патрона – это втулка с несколькими осевыми прорезями, которые разделяют ее на лепестки, которых, зависимо от диаметра заготовок, бывает три, четыре или шесть. Подобные лепестки играют роль кулачков, которые обжимают деталь, что вставляется внутрь втулки. Цанги бывают подающими и зажимными. Подающая цанга представляет собой стальную закаленную втулку с тремя неполными разрезами, что формируют лепестки с поджатыми концами друг к другу. Зажимные цельные цанги изготавливают в виде втулки с лепестками пружинящегося типа.

Сцепление возрастает вследствие сужения прорезей при процедуре вдавливания цанги в патрон конической частью. Устройство токарного патрона с цангой с технической точки зрения имеет некоторые преимущества перед прочими зажимными устройствами – у детали, которая закреплена в цанге, радиальные биения изделия настолько незначительные, что ими спокойно можно пренебречь.

Преимущественная сфера использования таких патронов – зажатие цилиндров, коротких прутков или втулок для обработки. Они также применяются для фиксации фрез, сверл, наконечников гайковертов и метчиков. Цанговые патроны пользуются популярностью при вторичном зажиме заготовки с обработанной поверхностью. При несоответствии профиля обрабатываемого изделия форме цангового отверстия принято применять сменные вкладыши.

Рычажные патроны

Рычажные патроны могут быть использованы в мелкосерийном производстве, потому что процедура их переналадки проста и способна обеспечивать крепление заготовок в широчайшем диапазоне диаметров. На центрирующей поверхности в корпусе патрона размещен диск, на стороне которого присутствует резьба по архимедовой спирали, конический зубчатый венец нарезан на другой стороне.

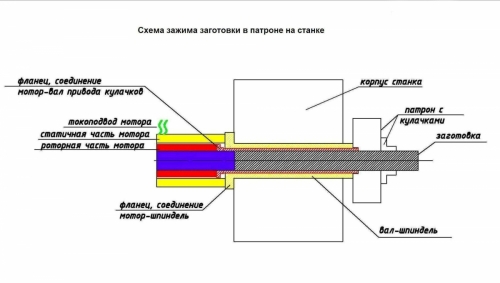

Крепление заготовки в рычажном токарном патроне происходит от гидропривода, который перемещает тягу с муфтой. Стержни с сухарями, что образуют двуплечий рычаг, способны поворачиваться вокруг центра цилиндрического участка сухаря, перемещать ползуны с кулачками к центру и зажимать заготовку. Переналадка рычажного патрона проста и сводится к одновременному передвижению всех кулачков в необходимое радиальное положение при помощи ключа.

На данную операцию затрачивают не больше времени, чем на процедуру крепления заготовки в трехкулачковом патроне, который имеет немеханизированный привод. Из-за подвижных элементов, которые предусмотрены в чертежах токарных патронов и соединяют ползуны с основными кулачками, погрешности центрирования заготовки существенные, поэтому рычажные патроны используются преимущественно на черновых операциях.

Клиновые патроны

Клиновые патроны демонстрируют высокую точность центрирования заготовки, нежели патроны рычажные. Закрепление заготовки происходит при помощи пневматического или гидравлического привода, который размещен сзади на конце пологого шпинделя. Три основных кулачка и кулачки, что с ними связаны, при осевом движении клина передвигаются в радиальном направлении и зажимают изделие.

Для станков с ЧПУ, где совершается обработка большой партии деталей, важной является возможность совершения быстрой сборки токарного патрона и переналадки патрона на прочий диаметр закрепляемой заготовки, что длится не более 2 минут. Для станков с ГПС и ЧПУ разрабатывают конструкции патронов с автоматическим переналаживанием на определенный диаметр заготовки. Использование для изготовления основных деталей высококачественной стали с термообработкой повышает надежность, долговечность и точность патрона.

Мембранные патроны

Самую высокую точность центрирования деталей обеспечивает мембранный патрон. Упругие мембраны крепятся к фланцу патрона болтами. Подобная мембрана имеет от 3 до 8 кулачков со сменными губками. Некоторые конструкции мембранных патронов имеют кулачки, которые закрепляются к мембране болтами. Заготовки устанавливаются до упора в разжатые губки торцом в штифты, отключается пневмопривод, мембрана пытается возвратиться в исходное состояние и зажимает губками заготовку.

Большое число кулачков на мембранном токарном патроне способствует центрированию изделия с точностью 0,05 миллиметров и выше. Из-за небольшой силы крепления заготовки подобные патроны используются на чистовых операциях при небольшом сечении снимаемой стружки. При установке заготовок в мембранный патрон пневмопривод используется исключительно для разведения кулачков, поэтому совершение действий с таким патроном безопасно. В случае внезапного уменьшения давления в сети во время обработки заготовка все также надежно в патроне удерживается упругими силами мембраны.

Сверлильные патроны

Зажимные устройства сверлильного типа необходимы для удержания на шпинделе сверлильного станка режущих инструментов. Такие приспособления принято использовать для фиксации в ручных дрелях сверл и других рабочих инструментов.

Преимуществом сверлильных патронов с кулачками выступает возможность использования одного устройства для закрепления заготовок с широким диапазоном диаметров. Для сравнения, патроны с цангой вы можете использовать только со сверлами, в которых диаметр цилиндрического хвостовика соответствует в точности внутреннему отверстию цанги. А расширить диапазон некоторых используемых инструментов также помогают переходные втулки, которые поставляются в комплекте с некоторыми устройствами.

Термопатроны

Термопатроны используются для тех же целей, что и цанговые патроны. Отличие кроется в методике зажима инструмента: в термопатронах применяется для этого горячая посадка. Патрон предварительно разогревается в специальном устройстве, после чего увеличивается его отверстие за счет термического расширения. И только потом в него можно вставлять инструмент, а патрон охлаждать – в специальном устройстве или на воздухе. Разжимают термопатрон аналогично.

Достоинства термопатрона заключаются в высоком усилии зажима, его невозможно достичь при использовании цангового и тем более сверлильного патрона. Применение таких патронов позволяет уменьшить вибрацию и намного увеличить стойкость инструмента. Однако помните, что для инструментов различных диаметров требуются разные патроны, а постоянные циклы охлаждения-нагрева провоцируют сильный износ патрона, да и цена термопатронов достаточно высока.

Гидропатроны

Гидропатрон представляет собой альтернативу термопатрону. Зажим инструмента в гидропатроне совершается благодаря давлению жидкости. Для произведения зажима и разжима патрона необходимо повернуть в боковой поверхности винт. Инструмент можно зажимать через переходную цангу карандашного типа или непосредственно в патрон. Усилие зажима при этом будет намного выше, чем в цанговых патронах, а жидкость внутри будет способствовать гашению вибраций.

Гидропатроны стоят существенно дороже цанговых, но не требует использования специального устройства, как термопатроны, и являются более универсальными. Недостатками выступают: невысокое усилие зажима, опасность поломки при совершении зажима вхолостую по ошибке. Кроме того, эти изделия нельзя применять при высокоскоростной обработке без использования охлаждающей жидкости, потому что может закипеть жидкость внутри патрона. Однако некоторые из этих недостатков успешно устранены в современных условиях.

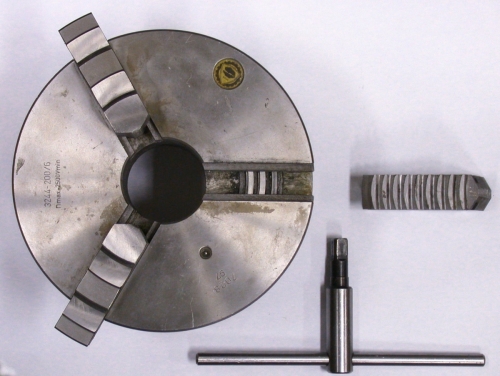

Трехкулачковые патроны

Патроны, которые имеют три радиальные радиальные пазы, имеют такую характерную особенность – центрирование, которое происходит одновременно с закреплением заготовки. Кулачки двигаются по спирали синхронно под действием усилия, которое прилагается в одной точке при помощи торцевого рычага или ключа, зависимо от механизма передачи, который используется в конструкции патрона.

В конструкции патрона токарного трехкулачкового используются кулачки разных видов. Прямые устанавливают в паз наружу ступенями, и деталь зажимается сверху внутренними поверхностями или наружной поверхностью ступеней по внутренней поверхности изделия. Обратные кулачки располагаются ступенями к центру и применяются для зажима заготовок с большим диаметром. Кулачки маркируются порядковым номером, которому нужно следовать при монтаже в патрон.

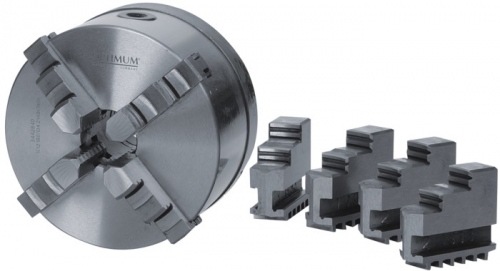

Четырехкулачковые патроны

Четырехкулачкове патроны характеризуются присутствием четырех пазов, что радиально направлены, в которые устанавливают зажимные кулачки. Для передвижения каждого кулачка в конструкции патрона предусмотрен отдельный механизм, который делает его независимым от перемещения остальных. Предназначение четырехкулачного токарного патрона по дереву с независимыми кулачками состоит в закреплении и удержании при обработке заготовок с нецилиндрической формой, либо когда ось цилиндрической поверхности, что обрабатывается, не совпадает с осью крепления.

Кулачки устанавливают в обратной и прямой позиции. Обратная позиция применяется, если нужен зажим заготовки с большой площадью сечения. Четырехкулачковые самоцентрирующие патроны также используются для закрепления прутков, что имеют квадратное сечение.

Теперь вы можете смело отдать свое предпочтение в пользу одной из разновидностей токарных патронов. Руководствоваться рекомендуется преимущественно средой использования изделий, материалом и формой заготовок, которые будут закрепляться с помощью токарного патрона. Ну а если вы предпочитаете все делать самостоятельно, можете попробовать изготовить токарный патрон своими руками. Но об этом в нашей следующей статье.

Патрон токарный: назначение, виды и особенности выбора

Стремительное развитие металлообрабатывающего комплекса сложно представить без постоянного совершенствования станочного оборудования. Оно определяет скорость заточки деталей, соблюдение их геометрии, качество обработки поверхности.

Для прочной фиксации заготовки используется патрон для токарного станка, обеспечивающий необходимое зажимное усилие и точность центрирования. В этой статье рассмотрены основные вопросы, касающиеся выбора устройств:

Назначение и общие характеристики

Патроны токарные устанавливаются на универсальных и специальных станках и используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Деталь не срывается, сохраняет правильное положение при работе, снижая риск поломки резца и обеспечивая высокую скорость изготовления изделия.

Патроны для токарных станков производятся из закаленной стали, реже – чугуна, и отличаются друг от друга конструкцией и назначением. В России разработано и утверждено восемь стандартов, описывающих требования к этим элементам. Например, согласно ГОСТ 1654-86, выделяется 4 класса точности: А (особо высокая), В (высокая), П (повышенная) и Н (нормальная).

Классификация патронов

Все используемые токарные патроны условно делятся на две группы: кулачковые и цанговые. Первые состоят из нескольких подвижных сегментов (кулачков), за счет которых и происходит фиксация детали. Они применяются для большинства операций и отличаются друг от друга особенностями конструкции и назначением. Цанговые патроны выпускаются с выдвижной, неподвижной или втягиваемой цангой, закрепляющей деталь в нужном положении.

Патрон токарный также классифицируется по:

• количеству кулачков (от двух до шести);
• особенностям крепления (по внешней или внутренней поверхности);
• специфике исполнения (цельные, сборные или накладные кулачки);
• используемому приводу (ручной или механический).

Каждый вид устройства имеет свои преимущества, особенности использования и предназначен для определенных функций.

Самоцентрирующиеся двухкулачковые патроны

2-х кулачковый патрон для токарного станка используется для крепления сложных фасонных деталей, нецилиндрических и несимметричных заготовок. Их особенность заключается в способности фиксировать в губках необработанные поверхности, обеспечивая достаточное сцепление.

Все детали изделия производятся из стали, подвижные части подвергаются термообработке, что увеличивает их прочностные характеристики и износостойкость. Размеры стандартизированы: диаметр варьируется от 125 до 400 мм. К недостаткам устройств этого типа относят высокий риск нарушения центрирования из-за широкого зазора между направляющими.

Трехкулачковый патрон токарный

Самый распространенный тип, встречающийся на промышленных производствах, в домашних мастерских, гаражах и сборочных цехах. Обычно оснащен тяговым приводом, позволяющим сократить время, требующееся на фиксацию на 30-80%. Снижение временных затрат позволяет ускорить процесс, что особенно важно при большой загрузке, например, на серийных станках. Механизированный привод обеспечивает еще одно немаловажное преимущество: постоянство зажимного усилия, за счет чего деталь не перекашивается и не вылетает при любых оборотах.

а — трехкулачковый патрон; б — четырехкулачковый патрон.

3-кулачковый патрон для токарного станка может быть спиральным и реечным. Спиральные конструкции появились одними из первых и применяются более 100 лет благодаря простоте и надежности. К их достоинствам относится широкий диапазон хода фиксаторов, возможность зажима некруглых деталей и хороший КПД. Среди минусов: быстрый износ, при котом пропадает точность центрирующего механизма. К быстрому выходу из строя приводит использование непрочной улитки, попадание грязи и металлической стружки в зазоры.

Реечный патрон на токарный станок частично лишен этих недостатков: из-за особенностей конструкции (венец приводит в движение вращающие рейки) есть возможность дополнительного закаливания зубцов. Это повышает их универсальность и позволяет устанавливать на станках мелкосерийного или штучного производства. Они точнее, чем спиральные устройства, и обеспечивают усиленный зажим, но при этом снижается КПД изделия и теряется возможность его фиксации в нескольких положениях.

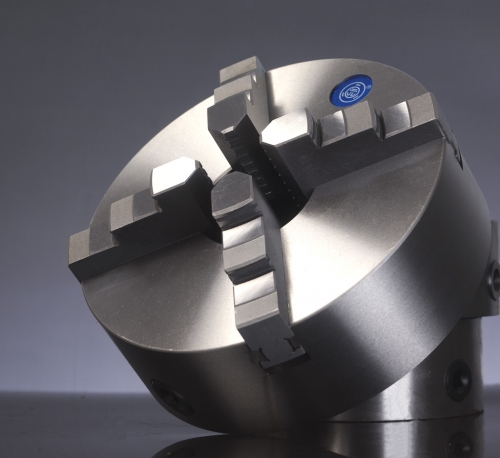

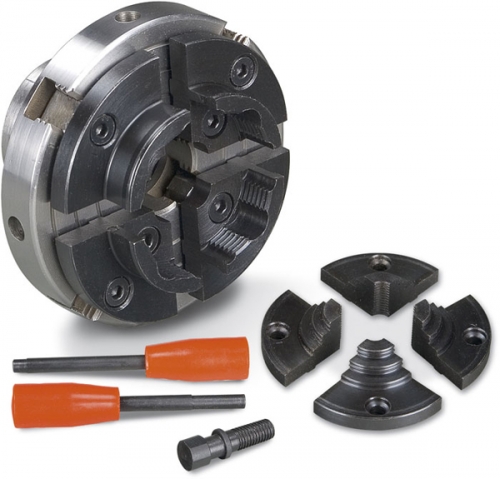

Четырехкулачковые патроны

Четырехкулачковый патрон токарный преимущественно выбирается для обработки несимметричных заготовок, если возникла необходимость заточить круглую деталь вне центра или для расточки отверстий по разным осям. Благодаря двум парам независимых держателей изделие крепится по взаимоперпендикулярным плоскостям таким образом, чтобы достичь полного совпадения оси шпинделя и зачищаемой поверхности.

Кулачок может быть цельным или сборным. Патрон для токарного станка со сборным узлом имеет основание и насадной кулачок. Он размещается в пазе основного элемента для свободного радиального перемещения без потери устойчивости. Так обеспечивается двойное шпоночное крепление. К преимуществам конструкции этого типа относится жесткость фиксации и простота применения.

Также в производстве можно встретить 6-кулачковые зажимы. Фиксирующее усилие в них распределяется между шестью отдельными кулачками, благодаря чему удается закрепить тонкостенную деталь без деформации.

Конструкция зажимного механизма

Еще одна важная классификация устройств, отражающаяся на их конструкции и применении, касается сборки зажимного механизма. По этому параметру патроны для токарных станков делятся на следующие виды:

• Поводковые — наиболее простые, используются для обработки центра, в случае необходимости заточки боковых поверхностей выбираются зубчатые и штыревые узлы;
• Спиральные самоцентрирующиеся — центрирование происходит одновременно с фиксацией, что уменьшает время, необходимое для подготовки. Наиболее популярные токарные патроны, оснащаются двумя, тремя или шестью держателями;
• Рычажные — их особенность заключается в наличии тяги с муфтой, приводимые в движение гидравлическим приводом. За счет этого происходит крепление. Востребованы в мелкосерийных производствах;
• Клинореечные — этот токарный патрон по своим характеристикам похож на рычажный, но обеспечивает большую точность центрирования;
• Цанговые — способны фиксировать только прутковые образцы с небольшим диаметром. Несмотря на низкую универсальность, популярны из-за минимальных радиальных биений, позволяющих повысить качество работы;
• Сверлильные — предназначены для подключения к станку сверл и других инструментов;
• Термопатроны — используются на тех же станках, что и цанговые, но для них необходима горячая посадка для подключения инструмента;
• Гидропатроны — еще одна альтернатива цанговым устройствам. Патрон токарный зажимает инструмент за счет рабочего давления жидкости, что уменьшает усилие, требуемое для надежной фиксации.

Рассмотрим конструкцию и возможности наиболее популярных устройств подробнее.

Токарные цанговые патроны

Ключевым рабочим элементом является металлическая втулка, поделенная на 3,4 или 6 лепестков. От их количества зависит максимальный диаметр фиксируемой продукции: металлические пластины захватывают деталь, вставляемую внутрь втулки, и удерживают ее в течение всего рабочего процесса. Конструкционно цанги делятся на два типа: подающие и зажимные. У первых стальная закаленная втулка имеет три неполных разреза, формирующих лепестки с концами, поджатыми друг к другу. В подающих цангах используются лепестки пружинящегося типа, и их количество варьируется, в зависимости от модели. Когда цанга вдавливается в патрон, прорези сужаются, и сцепление между фиксатором и деталью возрастает.

Благодаря этому, данный тип патронов часто используется при вторичном креплении уже обработанного изделия: лепестки прочно удерживают его, но при этом не повреждают поверхность. Если профиль детали не соответствует форме цанги, используются специальные сменные вкладыши.

Рычажный патрон на токарный станок

В основе конструкции этого устройства кроется рычаг с двумя плечами, который приводит в движение держатели с зажимами. Обычно привод механизирован для ускорения процесса установки и уменьшения нагрузки на оператора.

Друг от друга отличаются количеством кулачков. Выбирая этот параметр, появляется возможность работы со сложными фасонными деталями. Их фиксация становится сложным и длительным процессом, поэтому рычажный патрон для токарного станка не подходит для крупносерийных производств – увеличиваются временные затраты на вспомогательные работы, падает производительность труда. Однако это вполне подходящий инструмент для мелкосерийных фабрик при выпуске единичных товаров.

Переналадить устройство этого типа можно при помощи ключа (происходит одновременное смещение кулачков) или регулируя положение каждого узла в отдельности. После закрепления детали может наблюдаться незначительный люфт, отражающийся на геометрии будущей детали, поэтому обычно рычажные изделия выбирают для черновой резки.

Клиновый патрон

Клиновые патроны для токарных станков представляют собой более совершенную модификацию рычажных конструкций. В них для регулирования положения зажимов применяется несколько отдельных приводов. В результате можно зафиксировать детали сложной формы и задать любую ось вращения. К другим преимуществам можно отнести:

• минимальный процент погрешности, точное соблюдение геометрии при выточке продукции;
• равномерное усилие на каждом кулачке;
• прочная фиксация на разных оборотах.

При этом существенно увеличивается сложность настройки и время предварительной подготовки. Часто патрон для токарного станка имеет специальную модель зажима, адаптированную для работы с блоком ЧПУ.

Выбор подходящего изделия

Характеристики выбранного устройства напрямую влияют на возможность работы с формой, точность геометрии будущего изделия, качество поверхности. Также токарный патрон определяет скорость производства, максимальное количество выпускаемых деталей за смену. Неправильно подобранная конструкция увеличивает количество брака, может привести к поломке станка. Согласно ГОСТ подключение должно осуществляться с учетом следующих параметров:

• Расчетная нагрузка. Патрон для токарного станка может работать с деталями определенного внутреннего и внешнего диаметра, формы и массы. При превышении максимально допустимых размеров, устройство выйдет из строя (особенно при работе на больших оборотах);
• Тип фиксации изделия на оси шпинделя. Для крепления может использоваться центрирующий поясок или фланец, зажим Кэмлок или поворотная шайба;
• Размеры крепежных отверстий и их положение на корпусе;
• Пределы частот. Показывают, на каких максимальных оборотах работает патрон для токарного станка;
• Количество кулачков, их разновидность (накладные или составные), твердость и используемый метод крепления, тип перемещения – все это определяет, насколько удобно будет работать с фиксатором, и какое время потребуется для его переналадки;
• Точность патрона.

Чтобы не ошибиться при выборе изделия, предварительно рекомендуется получить профессиональную консультацию. Сделать это можно у сотрудников нашей компании по контактным телефонам. Мы порекомендуем подходящие патроны токарные с учетом специфики вашего производства.

Патрон токарный

Содержание: Скрыть Открыть

Токарный патрон – это основной элемент оснастки токарного станка, зажимное устройство обеспечивающее фиксацию заготовок на шпинделе. Применение патронов позволяет производить обработку на высоких скоростях вращения, обеспечивает точность установки и необходимое усилие зажима.

Данный элемент оснастки изготавливается из прочных марок чугуна или закаленной инструментальной стали, имеет различные варианты исполнения, обеспечивающие широкие возможности обработки деталей различной конфигурации.

Назначение и основные параметры

Токарный патрон является одним из основных элементов техоснастки и необходим для надежного крепления заготовок различного размера и формы на шпиндель. Высокая точность зажима обеспечивает центрование и перпендикулярность поверхности оси обработки. Патрон необходим для проведения практически всех токарных операций, входит в обязательный комплект оснастки металлообрабатывающих ручных, полуавтоматических и автоматических станков.

Данный тип зажима устанавливается на переднюю бабку станка. Передача вращения осуществляется от электромотора через коробку передач и раздаточную коробку. Для обеспечения производства деталей необходимо несколько токарных патронов, которые подбираются с учетом основных эксплуатационных и технических параметров:

• Вариант исполнения и количество кулачков (зажимных элементов) – определяет возможность фиксации того или иного типа заготовок, расположение кулачков, возможность установки нескольких заготовок.
• Рабочий диаметр патрона. Это наружный размер, диаметр присоединительного пояска, а также расположение и параметры крепежных отверстий.
• Параметры заготовки. Необходимо учесть наибольший и наименьший диаметры, учесть способ крепления – наружный или внутренний через обратные кулачки. Также необходимо учесть и допустимую массу детали.
• Диаметр отверстия в корпусе патрона. Необходим при обработке длинного прутка.
• Максимальное значение частот вращения.

Основные варианты конструкции

Токарные патроны изготавливаются из прочного чугуна маркой не менее СЧ-30 или инструментальных марок стали прочностью не менее 500 МПа.

Существуют различные варианты конструкции токарных патронов, остановимся на наиболее часто используемых в современном производстве:

• Патрон рычажный. Зажим происходит благодаря смещению кулачков с зажимами благодаря действию двухплечевого рычага. Основной характеристикой является количество кулачков и степень смещения на рабочем диске. К недостаткам можно отнести сложность настройки, особенно при проведении нетиповых операций. Кулачки могут настраиваться путем одновременного смещения посредством ключа или отдельной регулировкой каждого зажима. Данный тип оснастки, как правило, применяется для черновой или получистовой обработки.

• Клиновые токарные патроны – это усовершенствованный вариант конструкции рычажного зажима. Высокую точность фиксации обеспечивает наличие собственного механического или пневмопривода для каждого кулачка. Имеет возможность фиксации заготовки со смещением относительно центра вращения, что позволяет производить обработку деталей сложной конфигурации.

• Мембранные токарные патроны. Обеспечивают наиболее высокую точность фиксации благодаря мембранам из упругого материала. Заготовка фиксируется путем отключения гидропривода, что приводит к расширению мембраны. Характерными особенностями конструкции является большое количество зажимов при сравнительно низком усилии сжатия. Поэтому основной сферой применения данного типа оснастки является чистовая обработка деталей на малых скоростях вращения.

Виды и классификация токарных патронов

Одним из основных параметров классификации патронов, определяющим возможности обработки тех или иных заготовок, является количество и конструкция кулачков. По количеству зажимов патроны подразделяются на:

• Двухкулачковые патроны. Оптимальны для зажима заготовок небольшого размера несимметричной формы – поковок, арматуры и т. д.
• Трёхкулачковые патроны самоцентрирующиеся. Используются для крепления заготовок круглой и шестигранной форм. Обеспечивает возможность быстрой центровки и фиксации.
• Четырехкулачковые патроны с независимой фиксацией зажимов. Данный тип оснастки применяется для установки заготовок прямоугольной и нессиметричной формы, квадратных прутков.
• Шестикулачковые патроны самоцентрирующиеся. Оптимальны для работы с тонкостенными деталями благодаря минимальному усилию смятия. Шесть кулачков обеспечивают равномерное распределение усилий сжатия.

По типу зажима кулачков патроны подразделяются на прямые и обратные. Первые обеспечивают зажим по наружной поверхности, обратные – по внутреннему отверстию. Применение обратных кулачков позволяет обработать всю поверхность детали.

По классу точности данный тип оснастки подразделяется на 5 ступеней:

• Н – нормальная;
• П – повышенная;
• В – высокая;
• А – особо высокая.

Основные размеры и обозначения

Если взять наиболее распространенные трехкулачковые патроны (ГОСТ 2675-80) то действующим стандартом предусмотрено десять типоразмеров определяемых общим диаметром оснастки: 80, 100, 125, 160, 200, 250, 315, 400, 500 и 630 мм (см. табл. 1)

В зависимости от способа установки на шпиндель оснастка подразделяется на три типа:

• С пояском и фиксацией посредством вспомогательного фланца (Тип 1);
• С фиксацией через фланец на конце шпинделя под поворотную шайбу (Тип 2);
• С фиксацией через фланец на конце шпинделя (Тип 3).

Существует единая система обозначений основных параметров патрона состоящая из 8 цифр и буквы указывающей класс точности оснастки. Воспользовавшись таблицей в ГОСТ 2675—80 по маркировке изделия можно определить:

• Количество зажимов;
• Диаметр изделия;
• Основные размеры;
• Тип крепления оснастки на шпиндель;
• Исполнение зажимов;
• Класс точности.

Так, например Патрон 7100—0032—П ГОСТ 2675—80 обозначает второй тип, диаметр 200 мм, монтаж на шпиндель с 5 условным размером, сборные кулачки и повышенный класс точности (П).

Действующие ГОСТы

Регулирует параметры токарных патронов ГОСТ 1654-86. В нём регламентируются технические условия патронов общего назначения. Также действует множество других стандартов. Так, самоцентрирующиеся 3-кулачковые патроны регулируются ГОСТ 2675-80. На двухкулачковые зажимы с самостоятельной центровкой действует ГОСТ 14903-69.

Новости

Доставка — в штатном режиме

Адресная доставка и до транспортной компании

Поздравляем с 8 Марта!

Поздравляем с Международным женским днем!

Поздравляем с 23 февраля!

Поздравляем с Днем Защитника Отечества!

Статьи

Развертывание отверстий

Применение, порядок и используемый инструмент

Размеры и диаметры сверл по металлу

Подбор диаметра и длины сверла

Как пользоваться развертками

Применение и использование разверток по металлу

Как выбрать токарный патрон?

При изготовлении деталей на токарном станке от мастера требуется соблюдение максимальной точности. Специальные элементы крепежа позволяют надежно зафиксировать заготовки или инструменты на оси шпинделя, благодаря чему увеличивается функциональность оборудования, появляется возможность обработки сложнопрофильных конструкций.

Функции и разновидности

Токарные работы невозможны без патрона. Он состоит из ряда перемещаемых секций, бывает цилиндрической или конической посадки, используется при выполнении большей части операций. Обеспечивает большое усилие зажима, точное пересечение плоскостей и центрование поверхностей оси у обрабатываемого изделия.

Существуют регламентированные классы точности (ГОСТ 1654-86):

• Н — нормальной точности;
• П — повышенной точности;
• В — высокой точности;
• А — особо высокой точности.

Эксплуатационно-технические характеристики установлены в соответствии с ГОСТами: 165-86; 2571-71; 2675-80; 14903-69; 24351-80; 24568-81; 3890-82; 16157-70; 1654-86.

В зависимости от назначения корпус кулачкового патрона может изготавливаться из:

• чугуна ≥ СЧ30;
• стали ≥ 500 Мпа;
• цветного металла.

Патроны группируются по назначению, способу крепления на станке, типу зажима, числу кулачков и другим признакам.

Классификация		Разновидность
Количество кулачков		Двухкулачковый
		Трехкулачковый
		Четырехкулачковый
		Шестикулачковый
Способ фиксации		Прямые
		Обратные
Тип изготовления		Цельные
		Сборные
		Накладные
Крепление		Самоцентрующийся
		С независимой установкой
Тип привода	Ручной
	Механизированный	Пневматический
		Гидравлический
		Электромеханический

Кулачковый механизм является универсальным, многофункциональным и подходит почти для всех операций на станках. Цанговый патрон в соответствии с видом используется при закреплении изделий с заранее подготовленной поверхностью или холоднотянутых.

Чтобы гарантировать совпадение параметров крепежного механизма с токарным оборудованием нужно учитывать все условия выбора. Это влияет на точность параметров обрабатываемых заготовок или деталей.

На место расположения токарного патрона влияют его функции:

• механизм, фиксирующий заготовки располагается на передней бабке;
• на задней части станка находятся устройства для закрепления инструментов требующихся в работе.

Все изделия отличаются по образу перемещения и зажима кулачков.

Вид	Место применения	Особенности
Поводковый	Обработка центральной части детали.	Самый простой механизм для обработки металла.
Спиральный	2-,3-, четырехкулачковые; центральная часть – спиральный диск.	Самоцентрирующий; центрование происходит в момент крепежа детали.
С независимым передвижением	Четырехкулачковые патроны; крепеж нецилиндрических деталей.	Используются при несовпадении крепления с осями цилиндрической поверхности.
Рычажный	Мелкосерийное производство.	Тяга с муфтой передвигается благодаря гидроприводу.
Клинореечный	Максимальная точность центрировки заготовок.	Гидропневматический механизм перемещения.
Сверлильный	Для установки сверл, а также необходимых инструментов.
Мембранный	Точность центрования.	Болтовое крепление мембран к фланцу.
Термопатроны	Зажим деталей малого диаметра.	При зажиме токарного патрона применяется горячая посадка.
Цанговый патрон		Существуют небольшие радиальные биения в цанге.
Гидропатроны		Крепление за счет давления жидкости.
Эксцентриковый	Токарный патрон особо часто задействуется в промышленном производстве.	Высокая точность и сила зажима

Использование каждого вида возможно только в соответствии с его параметрами и назначением. Наибольшим спросом пользуются:

Тип конструкции изделия	Конфигурация	Нюансы
Двухкулачковые	С двухтактным винтом, находящимся на одной из сторон либо между кулачков, или с механической передачей.	При смещении зазора с боков обрабатываемой детали, происходит нарушение центрования центральной оси.
Трехкулачковые	Планшайба с радиальными пазами. Приводится в действие зубчатым приводом. Один из сегментов имеет торцевую резьбу.	Деталь быстро крепится, не забирая время на перенастройку. Центрирование выполняется конусом либо цилиндрическим пояском.
Четырехкулачковые	Элементы зажимаются винтами; они полностью автономны, а их ось лежит на плоскости диска.	Токарный патрон подобного вида требует тщательной центрировки. Имеются лучевые пазы, куда можно вставить дополнительные кулачки.
Шестикулачковые	Выпускаются с креплениями через промежуточный фланец и под поворотную шайбу.	Минимальное усилие смятия; сила сжатия распределяется равномерно. Бывают с цельными или сборными кулачками. Большой популярностью не пользуются, приобрести можно только под заказ.
Цанговый патрон	Крепеж посредством цанги: втягиваемой, выдвижной, неподвижной. Делятся на зажимные и подающие. Могут отличаться размерами, формой зажимных элементов	Не требуется использования дополнительных приспособлений для присоединения к токарному станку.

Для изготовления зажимных крепежных деталей используются нержавеющий металл, сталь и чугун.

Самыми надежными должны быть изделия для станков, испытывающих значительные нагрузки. Поэтому их делают из стали, у которой:

• предел прочности σB≥ 500 Мпа;
• твердость ≥ 43 HRCЭ.

Обязательна термообработка задействованных в работе поверхностей.

Для изготовления токарных патронов, а так же накладных кулачков используются чугун или цветмет.

Купить все типы изделий можно в специализированных торговых точках, или непосредственно на заводе-изготовителе. Цена зависит от материала, бренда, параметров и модификации устройства.

Наименование	Производитель	Ø, мм	Материал	Цена, рубли
Трехкулачковые	Optimum (КНР)	80	Чугун	8142
Четырехкулачковые				10797
Цанговый патрон	Optimum ER	1-10	Сталь	5015
		49088
Шестикулачковый	Россия	400		по запросу
Беларусь	250	Легированная сталь
Трехкулачковый	Псков	200	Чугун	6550
	Optimum	100		9912

Токарные патроны для станков

Токарный патрон — важный элемент оснастки токарного станка. От того, насколько надежно закреплена заготовка на станке, зависит точность обработки. От качества изготовления патрона — зависит длительность эксплуатации. В процессе совершенствования металлообрабатывающих технологий было разработано множество конструкций патронов, из которых были выбраны наиболее эффективные.

Закрепление патронов на токарном станке

Крепление и центрирование токарных патронов производится на шпинделе токарного станка. Диаметры патронов и способы их крепления — стандартизированы. В зависимости от производителя патроны будут обозначаться типом (по ISO) или исполнением (по Гост). Распространенная конструкция конца шпинделя — это крепление типа С или типа D (cam-lock). Существуют и другие конструкции шпинделя.

Для крепления токарных патронов широко используются фланцы и планшайбы, размещаемые на шпинделе. Они имеют такую же конструкцию, как и фланец токарного патрона, однако такие приспособления позволяют значительно повысить универсальность, поскольку на них можно устанавливать различные патроны. На планшайбах имеются многочисленные отверстия для затяжных болтов и центрирующий выступ. При установке патрона на планшайбу или фланец также можно добиться высокой точности.

Виды токарных патронов

Токарные патроны делятся на такие виды:

• Механические. Наиболее распространенный класс патронов, разделяется на кулачковые, поводковые, цанговые. Первая группа сейчас практически вытеснила вторую и, в свою очередь, делится на самоцентрирующиеся, обычно с 3 кулачками, и несамоцентрирующиеся, у которых количество кулачков может быть 2, 4 или 6. Шестикулачковые патроны используются реже всего.
• Механизированные: Пневматические, гидравлические, электрические. Автоматизируют процесс зажима-разжима заготовки с заданным усилием. Гидравлические патроны чаще используются на станках с диаметром патрона больше 200 мм (диаметры импортных патронов указаны в дюймах 6, 8, 10, 12, 15 и далее дюймов). Пневматические патроны применяются на токарных автоматах. Цанговые патроны служат для зажима прутковой заготовки относительно небольшого диаметра. Электрические. не получили широкого распространения.

Токарный патрон с механическим управлением	Патрон с пневматическим приводом

Наружный диаметр токарных патронов находится в пределах 80-1000 мм, из которых наибольшей популярностью пользуются патроны диаметром 80-400 мм. Для изготовления токарных патронов используется сталь и чугун. Особенно прочными выполняются кулачки для токарных патронов, которые испытывают значительные поверхностные и истирающие нагрузки в процессе работы. Поэтому для их производства применяется высококачественная сталь, которая подвергается закалке.

Двухкулачковые патроны

Патроны этого типа имеют достаточно простое строение. Они могут быть ручными с двухзаходным винтом или с механическим приводом. В ручных устройствах винт располагается либо среди кулачков, либо сбоку.

Ходовой винт выполняется из прочных легированных сталей с высоким содержанием хрома. Кулачки производятся из цементируемой стали, термическая обработка которой придает высокую прочность.

Трехкулачковые патроны

Трехкулачковый патрон получил наибольшее распространение. Причина высокой популярности — быстрота крепления деталей, что особенно важно в мелкосерийном производстве, где смена заготовок происходит весьма часто.

В отличие от патронов клинореечного типа, этот патрон не требует времени на переналадку, когда устанавливается заготовка другого размера. Центрирование патрона может выполняться цилиндрическим пояском или конусом.

Патрон представляет массивную планшайбу, в которой прорезаны радиальные пазы. В них перемещаются три кулачка, приводимые в действие конической зубчатой передачей, которая смонтирована внутри планшайбы. Одно из колец снабжено торцевой резьбой, называемой спиралью Архимеда, при помощи которой его можно вращать ключом. При вращении этой спирали происходит одновременное перемещение всех кулачков.

Четырехкулачковые патроны

Патрон этого типа имеет кулачки, которые перемещаются независимо друг от друга, что обеспечивает ему широкие возможности. С другой стороны, из-за потребности в центрировании заготовки закрепление детали требует большего времени, чем на самоцентрируемых устройствах.

Наиболее простые четырехкулачковые токарные зажимы представляют собой чугунную планшайбу, на которой винтами зажимаются кулачки. Планшайба имеет лучевые пазы, на которых возможно размещение дополнительной оснастки.

Для крупных станков используются массивные патроны с Т-образными пазами. Перемещение кулачков выполняется винтами, ось которых лежит на плоскости планшайбы. В таких патронах часто используются составные кулачки.

Выбор токарного патрона

Выбор патрона ведется в зависимости от обрабатываемой детали. Двухкулачковые патроны применяются для зажима небольших фасонных заготовок. Для простых симметричных заготовок чаще всего используются трехкулачковые патроны, которые позволяют быстро закрепить деталь на шпинделе. Чтобы зажать несимметричную деталь, применяются двух- или четырехкулачковые патроны. Благодаря независимому перемещению кулачков, их можно настроить на детали различной формы.

Если длина заготовки превышает ее диаметр в 4 раза и более, то ее крепление выполняется патроном, в зависимости от формы, и подвижным центром задней бабки. Другим вариантом является применение крепления заготовки в центрах с использованием поводкового патрона для передачи вращающего момента. Таким образом можно закреплять деталь, длина которой превышает диаметр в 10 раз. Для еще более длинных заготовок используются дополнительные опоры — люнеты.

Несмотря на все разнообразие патронов для токарных станков с ЧПУ, некоторые детали сложной и несимметричной формы невозможно закрепить в них. Для таких заготовок используются планшайбы с противовесом.

Получить консультацию

по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Отправляя заявку, вы соглашаетесь с политикой конфиденциальности
