Устройство стяжки водяного теплого пола

Выбор водяного теплого пола – один из экономных вариантов обогрева помещения, который имеет массу преимуществ. Но для установки водяного теплого пола, кроме проведения расчетов и выбора материалов, следует очень важный процесс – это устройство стяжки и правильный выбор состава. В данной статье рассмотрим основные виды стяжек и инструкцию по устройству стяжки на водяной теплый пол.

Назначение стяжки водяного пола

Функции стяжки водяного пола:

выравнивание поверхности;
подготовительный элемент перед установкой напольного покрытия;
распределение температуры на поверхности пола;

обогрев помещения;
фиксация труб;
принятие всех нагрузок в помещении;
устранение трещин, вздутий и прочих деформаций поверхности.

Стяжки для водяного теплого пола

Рассмотрим разновидности стяжек для водяного теплого пола:

1. Классический вариант – бетонная стяжка, которая имеет ряд преимуществ:

отличные теплоизоляционные свойства;
ровная поверхность;
равномерное распределение тепла;
выдержка больших нагрузок.

2. Настильная стяжка – подходит для помещений с низкими потолками, которые не позволяют забирать дополнительную высоту стен в процессе установки бетонной стяжки.

3. Устройство водяного теплого пола при помощи полистирольных пластин отличный вариант для ровного пола.

4. Деревянная стяжка – устанавливается в деревянных домах. Имеет хорошие теплопроводниковые свойства.

Устройство стяжки теплого водяного пола, выполненной из бетона

Инструменты для работы:

водяной уровень,
дрель,
миксерная насадка для дрели,
правила,
ведра для раствора,
шпателя,
валик для нанесения грунтовки,
маяки.

Материалы для устройства бетонной стяжки:

цемент марки 300 или 350,
песок или щебень,
пенопласт,
грунтовка,
арматура с сечением 4 мм,
демпферная лента.

Инструкция по изготовлению водяного теплого пола и стяжки под водяной теплый пол:

1. Перед укладкой труб необходимо уложить теплоизоляционный материал, например, пенопласт или пеноплеплекс, для избежания дополнительных теплопотерь.

2. Вдоль стены наклеиваем демпферную ленту с целью теплоизоляции.

3. Укладываем армирующую сетку, которая надежно зафиксирует трубы.

4. Трубы раскладывают равномерно, в виде спирали или змейки. Расстояние между трубами 12-36 см. Расстояние между стеной и трубами не более 5 см.

5. С помощью хомутов прикрепляют трубы. Расстояние между крепежами 90-100 см.

Совет: Не затягивайте сильно хомуты, так как при нагревании трубы расширяются.

6. После укладки труб и проверки пола следует укладка стяжки.

7. Для приготовления раствора используют цемент и песок. Пропорции 1:3. Возможен вариант использования щебня фракции 5-20 Марка цемента должна быть не менее 300.

8. Также в качестве раствора применяют готовые смеси для теплого пола. Такой раствор более удобный, не требует дополнительного расчета количества ингредиентов.

9. При высыхании раствор расширяется, тем самым образовывая трещины. Чтобы избежать данной проблемы рекомендуется использовать пластификаторы, которые наносят на труднодоступные участки.

10. Для более качественного выравнивания стяжки используют самовыравнивающие смеси, которые упрощают конечный процесс выравнивания.

11. Толщина стяжки над трубой минимум 30-45 мм. На теплый водяной пол толщина стяжки 60-70 мм. Если в устройстве стяжки используют самовыравнивающие смеси, тогда толщина стяжки водяного теплого пола составляет 45-50 мм. Не следует экономить на толщине стяжки, так как основная функция стяжки – принятие всех нагрузок в помещении.

12. Перед заливкой стяжки поверхность пола следует хорошо очистить от мелких частиц пыли и грязи.

13. Далее поверхность грунтуют, лучше сделать это два раза.

Совет: Для расчета объема бетонной стяжки необходимо толщину стяжки умножить на площадь помещения. Например, для помещения, площадью 80 м² с толщиной стяжки в 50 см, объем бетонной стяжки составляет 400 м³.

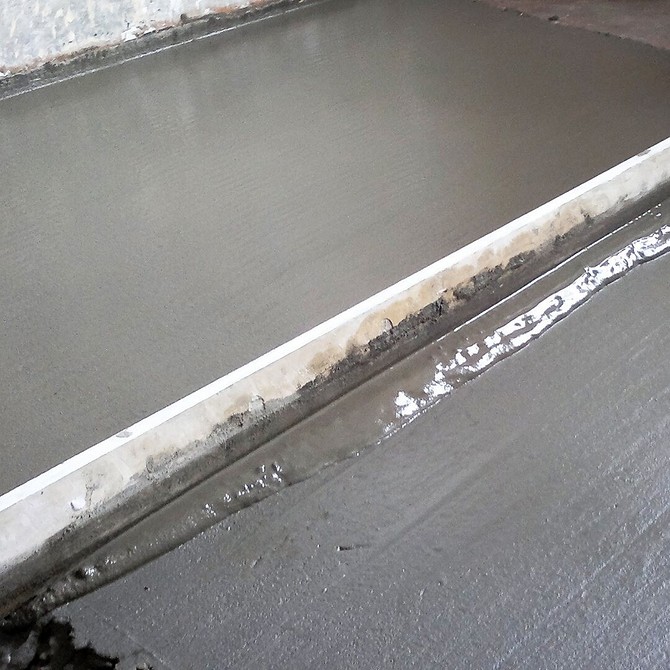

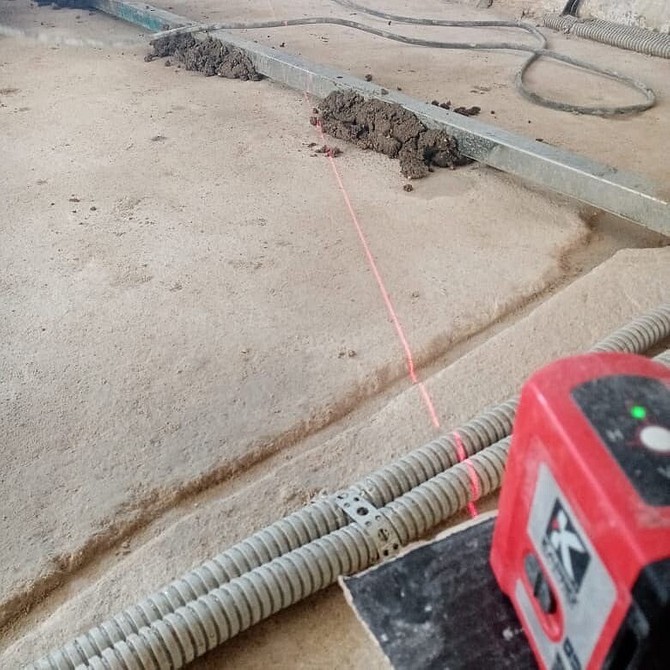

14. После определения толщины бетонной стяжки устанавливают маяки и производят армирование. Для армирования подойдет арматура с сечение 3, 4, 5 мм.

15. В качестве усилителя для стяжки используют фибру или стружку из полипропилена. В результате получим фибробетонную стяжку.

16. Деформационные швы отличают бетонную стяжку для водяного теплого пола от обычной. Если площадь помещения не превышает 10 м², тогда швы оставляют по периметру помещения. Специальную амортизационную полосу прокладывают на нижнем участке стены.

17. В случае, если площадь помещения больше 10 м² необходимо оставлять дополнительные швы. Этот процесс происходит путем укладывания Т-образной ленты, в места, предусмотрены для швов.

18. Для полного высыхания стяжки требуется от двух до четырех недель. Затем производят укладку чистового покрытия.

Теплые полы водяные под стяжку. Дополнительные советы по установке

1. Перед установкой бетонной стяжки обязательным действием является проверка водяной тепловой системы, для исключения утечек воды и других дефектов.

2. Обязательно уложите защитный слой утеплителя перед устройством водопроводных труб. Это поможет избежать дополнительных теплопотерь.

3. При выборе материалов для устройства бетонной стяжки не рекомендуется экономить на марке бетона, при не соблюдении всех технологий, возможно появление трещин и перебои в нормальном функционировании всей системы отопления.

4. Маяки должны быть выставлены ровно и прочно, ведь минимальный сдвиг маяков спровоцирует нарушения и неровности бетонной стяжки.

5. Для предотвращения трещин необходимо увлажнение стяжки в течении всего времени до полного высыхания.

Сухая стяжка для теплого водяного пола

Теплый водяной пол сухой стяжки применяется в том случае, если покрытие необходимо сделать за короткие сроки.

Такая стяжка имеет массу недостатков:

неэфективное использование тепла;
большие теплопотери;
пониженная пожаробезопасность.

Для устройства сухой стяжки выполните ряд действий:

1. Удалите старое покрытие и подготовьте поверхность. Мелкие трещины заделайте бетоном. Зашпаклюйте стыки между полом и стеной.

2. На пол уложите специальную кромочную ленту, которая выполнит звукоизолирующую функцию.

3. Уложите слой гидроизоляционной пленки. При недостаточной ширине, пленку укладывают нахлестом, чтобы влага не попала на утеплитель.

Совет: Не используйте сухую стяжку для теплого водяного пола, если помещение находится на первом этаже. Теплопотери в этом случае составят 5О%.

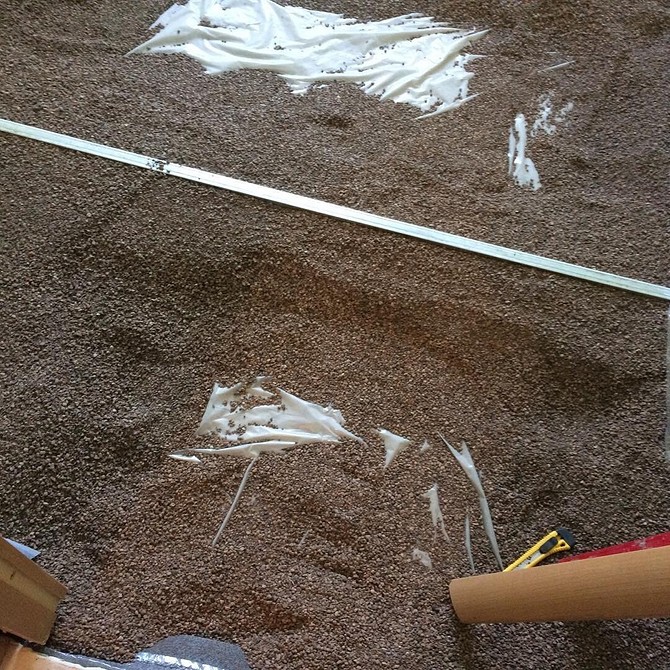

4. Засыпьте песок, пемзу, мелкий щебень, керамзитный отсев сверху на гидроизоляцию. Чем выше слой, тем пеньше теплопотери.

5. Возможно использовать пенополистерольный утеплитель, который стоит дороже, но эффективнее удерживает тепло и не поддается влиянию мышей, плесени или грибка.

6. Пенополистерольный утеплитель укладывайте в несколько слоев, для обеспечения надежной теплоизоляции.

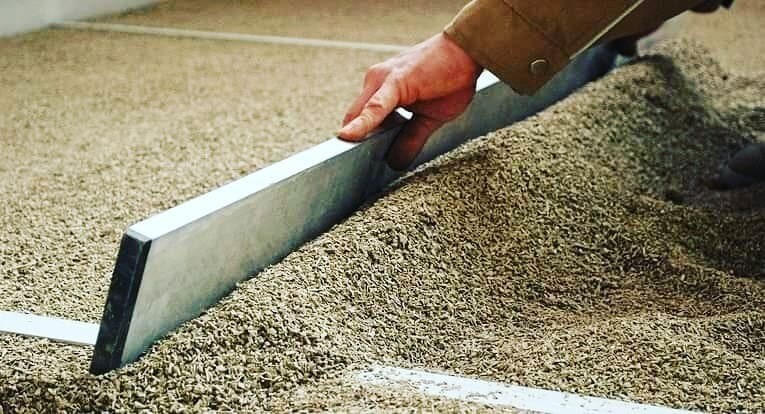

7. С помощью правила разровняйте покрытие. Теплые полы водяные толщина стяжки составляет 60-80 мм.

8. Установите специальные алюминиевые пластины под трубы. Основная функция пластин – распределение тепла по площади пола.

9. В пластинах сделайте углубления для труб.

10. Еще раз проверьте правилом ровность покрытия.

11. Установите трубы.

12. Поверх труб уложите пористую ленту, основная функция которой – снижение звука от ударной нагрузки.

13. Перекройте пол гипсокартоном или фанерой. При покрытии пола швы ставят перехлестом.

14. Для скрепления швов используйте саморезы с шагом 50 мм для гипсокартона и 150 мм для фанеры.

15. Далее попробуйте прогреть пол, затем уложите подложку и ламинат.

Совет: Ламинатное покрытие не выносит большого перепада температур. Необходимо прогревать теплый пол каждый день. Максимальная температура подогрева 25-27°C.

Теплые водяные полы без стяжки

Для устройства водяного пола без стяжки используют полистирольную систему. Такая система эффективна только в том случае, если напольное покрытие идеально ровное. Допускаются перепады не более 3 мм на 1 м². Трубы в такой системе укладывают на пластины. Толщина пластины 3 см, ширина 30 см, длина 100 см. Пластины имеют специальные пазы, в которые помещают трубы.

Преимущества установки полистирольной системы теплого пола:

идеальный вариант для помещения с низкими потолками, толщина стяжки не превышает 12 см;
не нужно ждать пока стяжка высохнет;
полистирольная система очень легкая, по сравнению с бетонной.

Устройство полистирольной системы:

1. Предварительно рассчитайте размеры шага укладки полистирольных пластин.

2. Пластины укладываются на ровное покрытие. Допустимые перепады составляют 2 мм на 1 м².

Совет: Если перепады превышают допустимую норму лучше сделайте бетонную стяжку или финишное наливное покрытие.

3. После выравнивания, пол необходимо очистить от мусора и пыли.

4. На пол укладывают гидроизоляционную пленку или другой пароизолятор.

5. Демпферная лента укладывается между полом и стеной.

6. Пластины укладывают на пол мозаическим образом, в соответствии с планом укладки.

7. Шаг укладки зависит от многих факторов, таких как, количество этажей, тип здания, наличие окон. Средняя ширина шага составляет 20, 30 см, возле окон – 15 см.

8. В пазы пластин укладывают трубы.

Совет: Проверка тепловых свойств теплового водяного пола осуществляется в течении одного дня, не менее.

9. После проверки поверхность покрывают вспененым полистиролом.

10. Следующий этап – установка гипсоволокнистых влагостойких плит, минимальная толщина которых составляет 10 мм. Такие плиты стыкуются между собой в процессе укладки. Если дальнейшим покрытием будет керамическая плитка стыки между плитами не требуют шпаклевания, но под укладку линолеума шпаклевание стыков – обязательный процесс.

Стяжка для деревянного теплого водяного пола

В деревянных домах чаще всего применяется деревянная система укладки теплого водяного пола. Есть два варианта настила такой системы:

Речный настил изготавливают из отдельных планок, выполненных из ДСП. Между планками вставляют трубопровод и отражающие пластины.

Модульный настил имеет большую эффективность, поскольку собирается из готовых частей, в которых заранее предусмотрено размещение трубопровода.

Для устройства деревянного теплого пола выполните ряд действий:

1. Уложите лаги с расстоянием 60 см. Прикрепите лаги с помощью оцинкованых опор.

2. Под лаги укладывают доски, для создания чернового пола.На пол уложите гидроизоляционную пленку, а затем теплоизоляцию. В качестве теплоизолятора рекомендуется использовать минеральную плиту с базальтовой основой.

3. Следующий слой – ДСП или обычная доска толщиной 4 см, которые укладываются полосами. Расстояние между полосами 5-7 см.

Читать еще: Лестница на даче своими руками

4. Для отражения тепла используют оцинкованое железо или алюминиевые пластины, которые укладывают в зазоры между полосами.

5. Металлопластиковые трубы укладывают в канавки.

6. Проверьте правильность укладывания труб и ровность пола.

7. На эту систему укладывают фанеру, а затем готовое покрытие.

Совет: Выбирайте влагостойкую фанеру, толщина которой не менее 1 см. Оставляйте зазор между листами фанеры, так как при нагревании дерево расширяется.

8. Перед установкой финишного покрытия следует провести проверку системы.

9. В качестве финишного покрытия выбирайте ламинат, паркет, плитку или линолеум.

Водяной теплый пол по грунту: своими руками. Часть вторая

В первой части материала мы рассказывали, почему пользователь FORUMHOUSE с ником Rebbytw решил при реконструкции старого дома сделать своими руками водяной тёплый пол по грунту. В статье мы описали весь подготовительный этап, а также нюансы подготовки основания под бетонную стяжку. Продолжаем начатую тему. Рассказываем, как правильно положить теплый пол водяной с нуля на грунт, и переходим к следующим технологическим процессам — прокладке канализационных труб, укладке гидро- и пароизоляционного слоя, монтажу утеплителя, процессу армирования и заливки стяжки.

Водяной пол по грунту: укладка канализационных труб

По словам пользователя нашего портала, канализационные трубы он решил укладывать после того, как утрамбовал песок, по двум причинам:

Трубы будут лежать на уплотнённом основании;
При рытье траншей стенки меньше осыпаются.

Сама укладка канализационных труб выполнялась так — с помощью лазерного уровня, на стене ставились метки, от которых отмечалась глубина заложения труб. Метки ставились через 1 метр, с учётом угла наклона труб. Уклон составил 3 см на 1 м. После рытья канавы, перед укладкой труб, песок дополнительно проливался водой и утрамбовывался.

Трубы для монтажа канализации использовались обычные – серые.

Диаметр труб – 110 мм. Взял серые, т.к. коричневые стоят в 1.5 раза дороже. У серой трубы стенка тоньше – 2.7 мм, а у коричневой 3.5 мм, но нагрузки на трубы будут минимальны. А судя по отзывам местных строителей, серые трубы, уложенные в землю, стоят, и ничего с ними не происходит.

Интересны нюансы монтажа труб. Сначала весь контур канализации собирается без уплотнительных резинок — начерно, для проверки, что всё рассчитано правильно. Затем трубы собирались уже со вставленными резиновыми кольцами. Для удобства монтажа использовалось жидкое мыло, так трубы проще вставить друга в друга.

После того как трубы вставлены, отмечаем маркером стык (ставим метку по кругу) и чуть вытаскиваем трубу на 0.5-1 см. Этот зазор необходим для компенсации линейного расширения труб. Также после установки трубы чуть прокручиваются. В случае, если во время монтажа уплотнительное кольцо закусило, то провернуть трубы будет очень сложно. Значит, надо разбирать соединение и устранять перекос резинки.

Если оставить подвернувшееся уплотнительное кольцо, то стоки начнут просачиваться в песок и размывать его.

Также все стыки труб обмотали монтажным скотчем.

На финише пластиковую трубу вставили в асбестовую, уже проложенную ранее и идущую от дома до септика. Т.к. диаметр асботрубы 20 см, пользователь пошел на такую хитрость. Взял переход коричневой трубы с диаметра 11 см на 16 см, одел его на последний тройник и засунул в асбестовую. Щель между двумя трубами (примерно) 20 мм заполнили каболкой — льняным плетёным канатиком, который пропитан смоляно-битумной мастикой.

После укладки канализационных труб их засыпали песком, пролили его водой, утрамбовали и вывели всё в одну плоскость с подготовленным основанием.

Также пользователь советует, перед тем, как окончательно засыпать трубу, сделать её фото, приложив рулетку, чтобы знать точное расстояние от стены до канализации, на случай, если в дальнейшем потребуется сверлить пол в помещении.

Монтаж паро- тепло- и гидроизоляции

Основание готово, продолжаем устройство теплого пола по грунту, и у нас возникает следующий вопрос – что делать дальше, т.к. существует несколько «пирогов» такого пола. В этой связи интересен ход мыслей Rebbytw.

Я задумался, как поступить: засыпать щебень, делать стяжку (черновую) или сразу класть утеплитель, и решил посоветоваться с теми, кто уже делал пол по грунту.

Местные строители посоветовали пользователю изготовить такой пирог: раскатать по слою уплотнённого песка полиэтиленовую плёнку, затем по этому настилу залить армированную бетонную черновую стяжку толщиной примерно 50 мм. Далее на это основание уложить экструзионный пенополистирол, который затем фиксируется на стяжке саморезами. Затем лить финишную стяжку тёплого пола.

Пользователь подумал и отказался от этого решения, как неправильного и небюджетного способа. Ведь, по сути, черновую стяжку, предложенную «местными», следует изготавливать только для удобства фиксации ЭППС. Rebbytw решил, что т.к. на пол не предполагается большая нагрузка, правильно будет положить утеплитель (в 2 слоя по 5 см каждый) на основание из уплотнённого песка, подстелив под теплоизоляцию полиэтиленовую плёнку.

Устройство водяных теплых полов со стяжкой и без

Толщина стяжки для водяного теплого пола

Приступая к устройству основания пола с подогревом, первым делом необходимо разобраться с толщиной стяжки. От этого параметра зависит качество обогрева помещения, длительность срока эксплуатации и уровень энергозатрат.

Минимальная толщина стяжки позволяет быстрее нагреваться поверхности пола, но нагрев в этом случае происходит неравномерно – в местах расположения труб фиксируется максимальная температура, а в промежутках стяжка почти не прогревается, что приводит к преждевременному разрушению основания.

Строение труб водяного теплого пола.

Толстая стяжка прогревается более равномерно, но потребует большего расхода энергии для достижения комфортной температуры в помещении. Подбор оптимального значения высоты стяжки зависит от условий эксплуатации помещения, вида основания, а также от используемых материалов для устройства самого теплого пола, а поэтому стандартного показателя толщины просто не существует.

При расчете высоты стяжки учитывают следующие факторы:

материал основания;
требуемое значение температуры в помещении;
расстояние от основания до потолка;
диаметр отопительных труб;
уровень перепадов высот основания;
материал, используемый для заливки.

Учитывая комплекс условий, определяются минимальные и максимальные значения, которые на практике могут варьироваться от 20 мм до 170 мм.

Минимальная

По требованиям строительных норм и правил, высота стяжки, предназначенной для устройства напольного покрытия с отоплением, должна иметь следующие показатели:

не менее 2 см при организации заливки самовыравнивающими смесями;
не менее 3 см, если в стяжке применяется армирование;
не менее 4 см для традиционного бетона.

Следует учитывать, что минимальное значение в 2 см допустимо, если диаметр труб не превышает 16 мм, а в качестве финишного напольного покрытия будет использована кафельная плитка. Если данные условия не будут соблюдены, основание быстро разрушится под воздействием естественных нагрузок.

Для устройства 4-сантиметровой стяжки из бетона понадобится качественно выровненное основание и наименьшее сечение труб отопления. Превышение данных показателей приводит к частичному разрушению стяжки в местах наибольших перепадов.

Следует также отметить, что при использовании полусухой стяжки рассматриваемый показатель должен составлять не менее 50 мм, если применяются трубы сечением 16 мм.

Максимальная

Максимальные значения высоты заливки СНИП не определены, но обычно повышенная толщина заливки используется при следующих условиях:

чрезмерный перекос высот;
стяжка одновременно используется как фундаментная плита.

Устраивать выравнивающую стяжку с укладкой отопительных труб не рекомендуется, в такой ситуации лучше провести работы по выравниванию основания и только после начинать основные работы.

Оптимальная

Определить идеальную толщину стяжки для водяного теплого пола невозможно ввиду различных условий эксплуатации и типа основания, но существуют рекомендованные значения, которые можно признать оптимальными:

от 45 до 70 мм для стандартной стяжки без армирования;
от 25 до 30 мм для стяжки, выполненной из раствора, в который входит фиброволокно;
от 60 до 70 мм для стяжки с армирующей сеткой.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

трубы сечением 16-25 мм из пластика, металлокерамики или меди;
коллектор под расчетное число выходов;
пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
полиэтиленовую пленку;
соединительные фитинги;
армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
хомуты для крепления труб к основанию;
демпферную ленту;
цемент, лучше всего выбирать марку М500;
песок карьерный;
направляющие для маяков;
фиброволокно;
пластификатор для бетона.

Для работы потребуются следующие инструменты:

емкость для приготовления смеси;
ручной миксер;
лазерный уровень;
правило;
строительный нож;
измерительная рулетка;
плоскогубцы;
клей ПВА;
мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

До начала работ необходимо освободить поверхность от пыли и грязи.

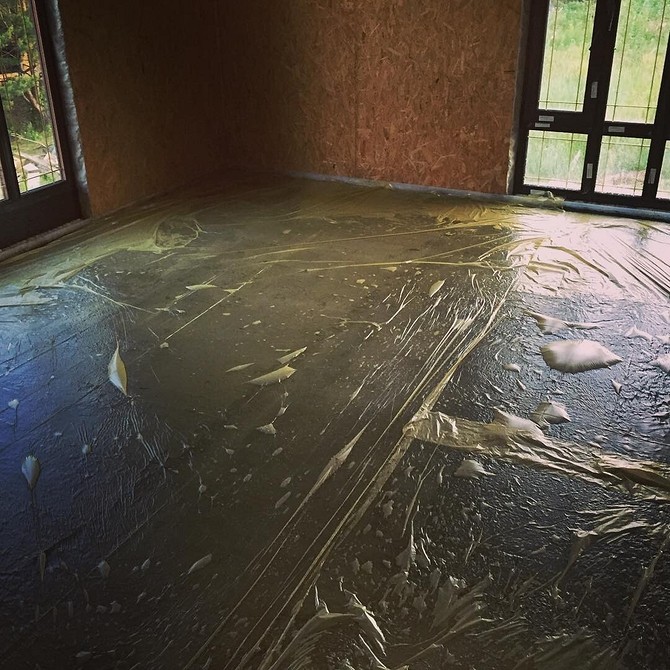

В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Читать еще: Как установить подоконник для пластикового окна

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Подготовка под водяной теплый пол в деревянном доме

В деревянных строениях чаще выполняется устройство водяного теплого пола без стяжки. Бетонирование возможно только на нулевых или первых этажах здания, если основанием чернового пола является грунт. Заливка стяжки на теплый водяной пол на междуэтажных перекрытиях не проводится, так как система перекрытия не сможет справиться с повышенной нагрузкой.

Если планируется устройство основания с подогревом в деревянном доме, рекомендуется подготовку поверхности вести по сухой технологии:

на черновое основание укладывают утеплитель (пенопласт, пенополистирол), который также является подложкой для ламината;

под отопительные трубы вырезают углубления;
в углубления укладывают отражающие тепловые волны пластины и выполняют монтаж труб;
поверхность закрывают полиэтиленовой пленкой, поверх которой уже производят сборку ламината.

При монтаже дощатого покрытия, трубы располагают между часто уложенными лагами.

Реечная система. Монтаж реечной системы.

Можно ли делать водяной теплый пол без стяжки

Не каждое основание способно выдержать массу заливного пола. Кроме того, устройство бетонного основания не может быть выполнено, если в помещении низкие потолки, когда поджимают сроки сдачи объекта или у хозяев, выполняющих ремонт своими руками, недостаточно навыка для работы со строительными смесями.

В таких ситуациях применяют различные сухие технологии укладки. Самым распространенным и легким вариантом является применение готовых полистирольных плиток с бобышками.

Материал раскладывается на выровненную и очищенную от мелких фракций и грязи поверхность, крепится между собой клеевыми растворами, после чего можно приступать к сборке системы отопления, по заранее разработанной схеме. Далее вся поверхность укрывается полиэтиленовой пленкой, поверх которой укладываются листы ГВЛ, являющиеся основанием для напольного покрытия – ламината или линолеума.

Данная технология позволяет минимально уменьшить высоту помещения, максимально снизить нагрузку на перекрытие и сократить сроки сдачи объекта, ну и осуществить все работы самостоятельно, без привлечения дорогостоящих специалистов.

Виды стяжек для теплого водяного пола и технология их устройства

Стяжка под теплый водяной пол представляет собой простую цементную заливку. Ее называют черновой и делают, чтобы выровнять поверхность, предотвратить теплопотери, прогибы труб. Кроме того, она влияет на долговечность чистового слоя, который заливают сверху нагревательной системы. Его можно уложить тремя способами. Расскажем сначала о них.

Всё про стяжку для водяного пола:

Виды чистовых стяжек

Сухая

Она состоит из керамзита, вспененного вермикулита, пенополистирола или перлита. Гранулы накрывают листами влагостойкого гипсокартона или ДСП. Все это довольно просто уложить — работу выполнит любой человек.

Плюсы

Высокая скорость укладки. Даже в большом помещении можно справиться за день.
Можно монтировать чистовое напольное покрытие уже на следующий день.
Нагрузка на перекрытия в три раза меньше, чем в случае с мокрой заливкой.
Простой монтаж.
Отличная звуковая, тепловая изоляция.

Минусы

Если внутрь пола попадет вода, появится плесень, придется разбирать всю конструкцию. Нужна водоустойчивая отделка.
Плиты ГКЛ, ДСП могут не выдержать дополнительных тяжелых перегородок.
Некоторое время после завершения ремонта, при ходьбе будут слышны шуршащие звуки.

Мокрая

Обычно это цементно-песчаный раствор или бетонная смесь. Сделать все самостоятельно будет немного сложнее, чем в случае с сухой засыпкой, но вполне реально. Идеально подходит для полов с керамической, каменной отделкой.

Плюсы

Прочность. Выдержит новые, тяжелые перегородки.
Высохший слой можно оставить как финальную отделку, просто покрасив его.
Отличная звуковая, тепловая изоляция.

Минусы

Трудоемкий процесс. Растворы жидкие, но залить и выровнять их без навыков может быть сложно.
Большой вес. Если перекрытия слабые, такая заливка не подойдет.
Долгий срок застывания. До финальной отделки должно пройти несколько недель.
Понадобится оборудование для замешивания — строительный миксер или дрель с насадкой.

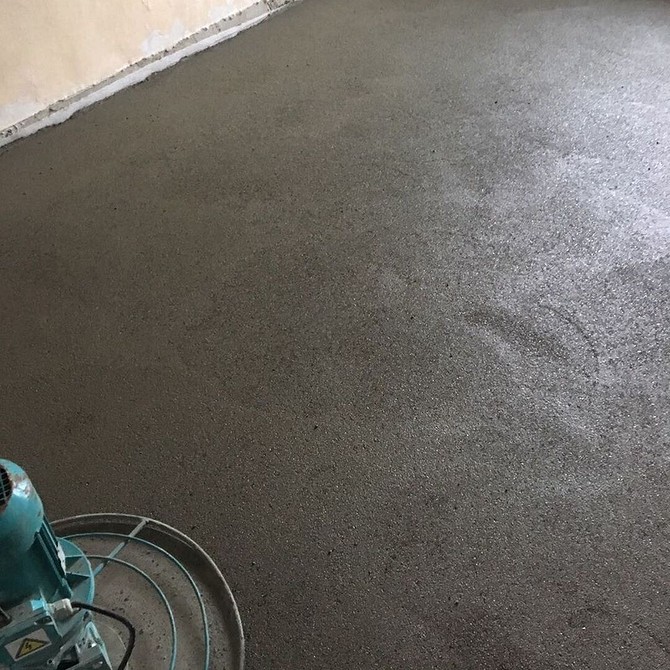

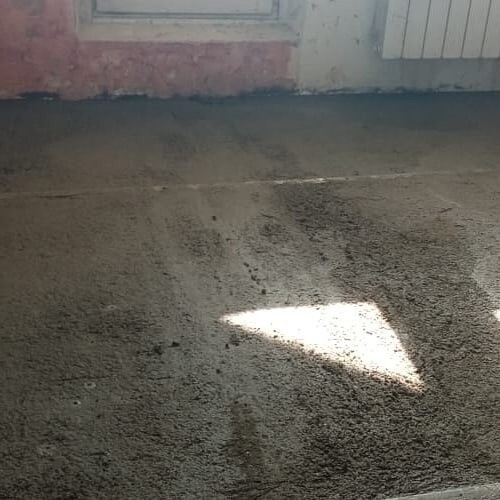

Полусухая

Такое покрытие сложно сделать своими руками — для этого требуется пневмонагнетатель, смешивающая, а также шлифовальная машина. На небольшой площади можно попробовать сделать все без оборудования, но это будет сложнее. Материал непросто выровнять самостоятельно, так как это твердая песчано-цементная смесь. В нее добавляют пластификаторы и небольшое количество воды.

Плюсы

Отделку плиткой можно начинать уже спустя два-три дня. Для других покрытий сроки больше, так как влага будет выделяться в течение месяца.
Небольшой вес.
Хорошая звуковая, тепловая изоляция.
Относительно чистые условия работы.
Практически отсутствует усадка.
Влагоустойчивость.

Минус

Необходимость в оборудовании. Его берут напрокат в строительной фирме, но это дополнительные расходы.

Что лучше выбрать

Сложно однозначно ответить, какая стяжка лучше для водяного теплого пола. Если исходить из веса, оптимальный вариант — сухие смеси. Они гораздо легче, нагрузка на перекрытия не такая сильная. К тому же они могут выйти дешевле, если ремонт делают в маленькой квартире. По скорости укладки они выигрывают у двух других вариантов. Вы сможете сделать все за пару-тройку дней. Но такой пол не рекомендуют делать в ванной.

На крупномасштабные работы, когда есть запас времени до заселения в жилье и нужна большая партия материала, есть смысл закупить мокрую бетонную или цементно-песчаную стяжку. Также этот вариант подойдет тем, кто нуждается в прочном покрытии, которому не страшна влага.

Компромиссом могла бы стать полусухая смесь — она прочная, высыхает быстрее мокрой. Но для нее требуется оборудование или же рабочий процесс будет трудоемким.

Требования к стяжкам

В первую очередь отметим, что покрытие должно быть ровным и горизонтальным. Допускается перепад в 5 мм. В противном случае верхняя отделка может потрескаться, появятся прогибы, тепло не будет распределяться равномерно. Расскажем подробнее о других требованиях.

Какой материал выбрать

Для теплых водяных систем в жилых домах рекомендована марка бетона М150 или самовыравнивающиеся составы для создания теплых полов. Для раствора из цементно-песчаной смеси понадобится цемент марки М500 или М400 и песок фракцией не более 3 мм. Если нужно сделать слой тоньше рекомендуемых значений, в раствор или бетонный состав добавляют пластификаторы, фиброволокно или клей ПВА.

Рекомендуемый размер частиц в сухой засыпке — 5 мм. Что касается наполнителя, то более предпочтительным вариантом считается вспененный вермикулит, пенополистирол или перлит. Они легче керамзита.

Оптимальная толщина стяжки под теплый водяной пол

Показатель важен для любого покрытия. От него зависит не только качество прогрева, но и прочность системы в целом. Толщину выбирают в зависимости от нескольких факторов.

Высота потолков.
Диаметр труб.
Тип укладочной смеси.
Прочность перекрытий.

Минимальная высота для жилых помещений — 3-3,5 см. Максимальная — 5-10 см. Слишком высокие слои, особенно верхний, препятствуют быстрому прогреву комнаты и съедают расстояние до потолка. В некоторых квартирах это будет очень заметно. Если же сделать покрытие слишком тонким — структура станет менее прочной, будет меньше сохранять тепло. В среднем, наилучшим вариантом считается толщина чистового слоя 7-8 см, где 4-5 см приходится на пространство над трубами. Для черновой заливки достаточно 3-3,5 см.

Толщина сухого покрытия должна быть такой, чтобы между засыпкой и листами ГКЛ не оставалось пустого пространства, а нагревательные контуры находились на глубине минимум 2 см от поверхности.

В видео — более подробные рекомендации по выбору максимальной и минимальной толщины.

Технология устройства черновой стяжки

Вам понадобится емкость для замешивания, строительный миксер или дрель с насадкой, маячки, уровень, правило, шпатель, цемент, песок и вода. Перед заливкой чернового слоя нужно закончить установку всех коммуникаций, оконных откосов.

Пошаговая инструкция

Предварительно оштукатурьте стены и потолок, чтобы с них не падал раствор.
Закройте сливные отверстия, зафиксируйте кабели в полуподвижном состоянии, заклейте всю фурнитуру, которая может контактировать с цементом.
Уберите с поверхности весь мусор, определите уровнем перепады высоты, сделайте разметку.
Установите металлические маяки, закрепите их алебастром (он быстро сохнет) на расстоянии равном длине правила.
Соедините цемент и песок в пропорции 3:1, добавьте воду и пластификатор (или литр клея ПВА). Большое количество воды приведет к растрескиванию, поэтому не делайте смесь слишком жидкой.
Готовый раствор сразу же залейте между маяками, одновременно утрамбовывая его. Это нужно, чтобы выпустить пузырьки воздуха.
Выровняйте состав правилом. Передвигайте его волнообразными движениями в направлении себя.
Закройте комнату от солнечного света и сквозняка.
На вторые сутки накройте цемент пленкой и оставьте под ним до полного высыхания поверхности.

Читать еще: Ковролин: разновидности и тонкости производства

Такая технология сводит к минимуму риск появления трещин. Даже если вы выбрали минимальную толщину стяжки для водяного теплого пола, покрытие будет прочным. На просушку может уйти несколько недель (3-4). После этого можно укладывать нагревательную систему.

Способы укладки чистовой стяжки

Есть два общих правила для всех вариантов укладки материала. Перед тем как заливать или засыпать верхний слой, строители рекомендуют зарисовать расположение всех элементов системы, а также проверить ее работоспособность. Протестировать ее можно двумя способами.

Тестирование элементов теплого пола

С рабочей температурой. Начните выводить систему на рабочую температуру с 20°С. Поднимите на 5°С через три-четыре часа. Слейте теплоноситель, если появились протечки и устраните их. Затем снова сделайте запуск. Оставьте на 2-3 дня. Если все хорошо — можно делать чистовую отделку, предварительно охладив систему.
С повышенным давлением. Запустите в систему теплоноситель и создайте давление в 2-3 раза, превышающее рабочее. Оставьте на сутки. Если падение давления не больше 1,5 Бар — переходите к заливке.

Во время заливки стяжки в трубах должен быть теплоноситель, нагретый до 25°С.

При испытании давлением рекомендуется дополнительно закрепить трубы. После успешного пробного запуска можно следовать дальше. Дадим пошаговые инструкции по каждому способу укладки.

Как залить мокрую стяжку

Заливку в одном помещении нужно делать за одни сутки, а перерывы в работе должны быть минимальными. Исключение — поверхность, разделенная демпферной лентой. В этом случае участки можно заливать с перерывом.

Закрепите по периметру комнаты демпферную ленту. Она нужна чтобы застывший пол не растрескался при температурных подвижках.
В большом помещении зафиксируйте ее через каждые 20 м 2 , между соседними контурами. Труба при этом проходит через нее и в месте прохода заключена в гофру. Можно использовать вместо ленты Т-образные планки.
Уложенные петли водяного пола защитите от механического повреждения досками.
Трубы, подводящие воду к коллектору теплоизолируйте. Если они пластиковые — спрячьте их в штробах, сделанных в теплоизоляции пола.
На нагревательную систему уложите металлическую сетку с ячейками 10х10 см.
С помощью уровня установите металлические маяки высотой, равной толщине слоя. Первый зафиксируйте на расстоянии 20-30 см от стены. Следующие — с шагом меньше, чем длина правила на 20 см.
Закрепите их алебастром, дождитесь пока он схватится.
Приготовьте песчано-цементный раствор в пропорции 3:1 или разведите готовый состав водой.
Распределите материал по поверхности, одновременно утрамбовывая его, чтобы убрать пузырьки воздуха.
Разгладьте смесь правилом.
Накройте ее пленкой на следующий день.

Стяжка на теплый водяной пол: выбор толщины и востребованные способы устройства

Комфорт в доме, квартире или коттедже зависит от правильности обустройства коммуникаций, важным элементом которых являются теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на теплый водяной пол.

И неважно, как будут проходить работы – с привлечением бригады или собственными силами. Главное, чтобы все процессы выполнялись правильно и в соответствии с действующими нормативами.

Какой может быть стяжка?

Трубы с водой или прочим теплоносителем, используемые для обустройства отопления, прячут внутрь конструкции пола. Водяной теплый пол собирают, как пирог, из нескольких слоев, среди которых присутствует стяжка, предназначенная защитить магистраль от механических повреждений и обеспечить равномерный прогрев всей поверхности.

Виды по методу нанесения

В зависимости от консистенции вещества, используемого для обустройства, выделяют мокрую, сухую и полусухую стяжку. Первый вариант выполняется из доступных материалов – чаще всего это песок и цемент. Более того, его можно попытаться реализовать самостоятельно – понадобится немного потренироваться и приложить усилия.

Особенность заключается в правильности приготовления смеси и равномерном ее распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.

Сухой способ довольно прост в монтаже и может быть реализован своими силами. Все составляющие можно купить – производители предлагают сухую засыпку из композитных материалов и готовые гипсовокнистые плиты. Наполнитель предстоит разместить по всей поверхности и сверху накрыть ГВЛ, который фиксируется саморезами.

Для выполнения третьего типа стяжки понадобится дополнительное оборудование. Речь идет о пневмонагнетателе и прочих автоматических устройствах. Чтобы полусухую смесь равномерно распределить, нужен опыт выполнения подобных работ.

Оборудование можно взять напрокат – строительные организации представляют его в аренду. Правда без навыков справиться с работой будет сложно. Смесь лучше купить уже готовой – самостоятельное изготовление будет затруднено по причине недоступности отдельных составляющих. Да и правильным рецептом производители не спешат делиться.

Выбор варианта обустройства зависит от особенностей помещения, навыков и бюджета. В любом случае, решившись сделать теплыми полы, нельзя экономить на качестве. Даже самый лучший материал могут испортить кривые руки.

Тем более что делается система не на одно десятилетие – траты оправданы и окупят себя в ближайшие годы. Если приглашать дешевых шабашников и не контролировать каждый процесс, выполняемый ими, можно в итоге заплатить двойную цену.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

бетон – его можно заказать или сделать;
раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Для устройства стяжки поверх напольного обогрева в ванной больше подойдет бетон или песчано-цементный состав, изготовленный в соответствующих пропорциях. Тем более что его рецепт можно улучшить, создав более пластичную смесь, которая максимально подойдет для обустройства плавающей стяжки.

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Важно помнить, что любая смесь, кроме сухой, должна быть использована сразу. Ее хранение недопустимо – начнется процесс затвердевания. И это может произойти уже через 2-4 часа, если другое не указано в рекомендациях производителя.

Особенности выбора толщины слоя

Один из ключевых моментов – выбрать толщину стяжки для обустройства водяного теплого пола. Здесь плохо как слишком маленькое значение, так и наоборот. В первом случае покрытие быстро пустит трещины по всей поверхности и попросту выйдет из строя. Да и равномерного прогрева не получится.

Во втором – слишком высокий слой над трубой с теплоносителем будет долго греться.

Кроме того, дополнительно пользователь получит следующие недостатки:

неравномерный прогрев – полосы тепла чередуются с холодными, особенно если внизу трубы с диаметром 16 мм;
большой расход материалов, что оборачивается излишними тратами;
продолжительное время для обустройства – толстый слой будет сохнуть более 1,5 месяца, что не всегда приемлемо;
существенное поднятие уровня пола уменьшит общую высоту комнаты.

Выходит, что к выбору оптимальной толщины следует подходить ответственно. Более того, если посмотреть на рекомендации производителей оборудования и материалов для обустройства системы теплого пола, то они советуют делать слой стяжки в среднем 40-45 мм над уровнем трубы.

На выбор толщины оказывают непосредственное влияние такие факторы:

шаг укладки;
диаметр самой трубы теплого пола;
тип смеси, которой предстоит заливать поверхность;
высота потолков в помещении;
прочность перекрытий.

С особенностями расчетов водяных теплых полов и определением оптимального шага укладки ознакомит следующая статья, прочитать которую мы очень советуем.

Учитывая исходные данные, предстоит определить параметры будущего слоя. Причем менее 30-35 мм брать нельзя, а максимальный предел составляет 100-120 мм. Это рекомендованные ограничения для жилых комнат.

В случае производственных помещений подход будет кардинально другим – там все зависит от их назначения и нагрузок, которые предстоит выдерживать – будут ли танцевать посетители, если это кафе, или ездить погрузчики, когда речь идет о складе супермаркета. Речь идет уже о толщине от 200 мм.

Более популярным материалом для обустройства стяжки является бетон или цементно-песчаный раствор, наносимый мокрым способом. Здесь важно не забывать о необходимости выполнять деформационные швы, что обеспечит качественный целостный слой над трубами с водой.

Для этой процедуры используют прокладку из пенополистирола шириной 10 мм – демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому влияния на них никакого не оказывает при нагревании или остывании.

Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить демпферную ленту из эластичного материала по периметру комнаты. Важно это сделать перед началом укладки стяжки.

Устройство стяжки водяного теплого пола
