Устройство погружного вибрационного насоса

Вибрационный насос – надежный силовой агрегат для автономного водопровода

После обустройства колодца или скважины перед владельцами участка возникает вопрос выбора насоса. Накопив опыт, я подробно расскажу вам, что представляет собой погружной вибрационный насос, какими достоинствами и недостатками он обладает. Кроме того, мы ознакомимся с некоторыми моделями этих насосов, которые хорошо себя зарекомендовали.

Вибрационный насос — надежный и недорогой аппарат для автономного водопровода с колодцем

Особенности вибрационных насосов

Устройство

На схеме устройство погружного насоса вибрационного типа

Прежде всего, давайте рассмотрим устройство погружного вибрационного насоса, чтобы проще было разобраться с принципом его работы. Аппарат состоит из нескольких основных узлов:

  1. Силовой элемент. Представляет собой магнит, состоящий из сердечника и катушки. Сердечник располагается в силовой части насоса, где залит смесью из эпоксидной смолы с кварцевым песком.
    Смола отвечает за изоляцию обмотки, предотвращая ее контакт с водой, а также фиксирует магнит в корпусе. Песок используется для улучшения отвода тепловой энергии;
  2. Вибратор. Представляет собой магнит (якорь), к которому прикреплен шток. На последнем закреплен амортизатор. От последнего зависят такие важные параметры насоса, как экономичность и производительность.
  3. Муфта. Располагается за амортизатором. Ее задача заключается в изоляции электрической части агрегата от камеры, в которую набирается вода;
  4. Рабочая (нагнетающая) камера. Сюда набирается вода перед тем, как попасть в выводящий канал и водопровод;

Поршень отвечает за разряжение и нагнетание давления в рабочей камере

  1. Поршень. Представляет собой резиновую деталь, закрепленную на штоке. Поршень отвечает за разряжение и нагнетание давления в рабочей камере. Между поршнем и муфтой расположен упор, который ограничивает движение поршня;
  2. Входной клапан. Открывает входное отверстие при разряженном давлении в камере, и перекрывает его при повышении давления. Такой же клапан стоит на выходе, который работает в обратную строну, т. е. открывает выходное отверстие при повышении давления;
  3. Выводящий канал. По нему вода попадает в водопровод при повышении давления в рабочей камере.

Принцип работы

Принцип действия насоса предельно простой:

  1. На катушку магнита подается электричество, в результате чего образуется магнитное поле;
  2. Магнитное поле притягивает к себе якорь с закрепленным на нем штоком и поршнем;
  3. При движении поршня в сторону магнита в рабочей камере создается разряженное давление, в результате чего в рабочую камеру через клапан засасывается вода;

При оттянутом штоке вода набирается в рабочую камеру

  1. Когда шток достигает мертвой точки, магнитное поле исчезает, и амортизатор отбрасывает шток с поршнем в исходное положение;
  2. При движении поршня в исходное положение в нагнетающей камере давление возрастает, в результате чего входной клапан перекрывается, и вода выдавливается через выводящий канал в водопровод;
  3. Когда поршень оказывается в исходном положении, на катушку подается электричество, и появляется магнитное поле.

Таким образом, шток непрерывно совершает возвратно-поступательное движение, и вода закачивается в водопровод. Так как частота такта намагничивания/размагничивания составляет 100 раз в секунду, движение штока можно назвать вибрацией. Поэтому данный тип насоса и называется вибрационным.

«Вибрационник» имеет простое устройство, что обеспечивает длительный срок его службы

Плюсы и минусы

Достоинства. Вибрационный насос имеет массу положительных качеств:

  • Надежность. Благодаря простоте устройства, отсутствию подшипников и сложных узлов, погружные вибрационные насосы способны служить длительное время без какого-либо обслуживания. Единственное, для этого необходимо соблюдать инструкцию по эксплуатации;

Вибронасос можно использовать даже для откачки грязной воды

  • Низкая стоимость. Вибрационный насос стоит значительно дешевле центробежного и любого другого;
  • Не нагревается. Это также увеличивает долговечность аппарата;
  • Неприхотлив к воде. Вибрационный погружной насос способен перекачивать даже достаточно грязную воду, к примеру, с примесями песка и пр.

При правильной эксплуатации вибронасос может прослужить до 10 лет

Недостатки:

  • Не терпят холостой ход. Если вибрационный насос не имеет защиты, то он может перегореть, поработав в холостую даже 5-30 секунд. Отремонтировать его после этого практически невозможно.

Вибронасос не должен работать в холостую

Поэтому инструкция по эксплуатации запрещает включать аппарат в холостом режиме. Кроме того, в процессе использования помпы необходимо следить, чтобы уровень воды в источнике не снизился до критической отметки;

После покупки вибрационного насоса желательно заменить обычные гайки самоконтрящимися

  • Раскручиваются резьбовые соединения. В результате постоянных вибраций резьбовые соединения могут со временем раскрутиться. Поэтому после покупки желательно заменить гайки на самоконтрящиеся;
  • Износ резиновых деталей. Если в воде постоянно присутствуют примеси песка, то резиновые детали достаточно быстро изнашиваются. Правда, отремонтировать насос можно своими руками, для этого нужно лишь найти подходящий ремкомплект;

На фото пример износа деталей от постоянного воздействия песка

  • Чувствительность к перепадам напряжения. В случае падения напряжения даже на 10 % производительность аппарата снижается в два раза. В случае повышения напряжения детали устройства начинают быстрее изнашиваться;
  • Ограничение области применения. «Виброционники» не рекомендуется применять для поднятия воды из скважин. О причинах, по которым существует такое ограничение, я расскажу ниже.

Изношенные детали вибрационного насоса легко заменить самостоятельно

Основные параметры

Вибрационные насосы могут иметь следующие технические характеристики:

Основные параметры Значения
Производительность От 360 до 2000-3000 л/час
Высота подъема воды До 60-80 м
Глубина погружения насоса До 7 м
Внешний диаметр От 76 до 106 мм

Обратить внимание — если насос имеет верхний водозабор, его необходимо устанавливать на расстоянии не менее 30 см до дна. Если же водозабор нижний, расстояние от дна до насоса должно составлять не менее 100 см.

Область применения

Основное назначение

Вибрационные погружные насосы можно использовать в следующих целях:

  • Для откачки воды из только что выкопанного колодца;

Вибронасос – оптимальный вариант для колодца

  • Для подачи воды из колодца в водопровод;
  • Для подачи воды из открытых источников – ставков, рек, бассейнов и т.д.;
  • Для подачи воды из цистерн, баков и прочих емкостей;
  • Для откачки воды из затопленных подвалов, котлованов, траншей и пр.

Прочему не рекомендуется использовать для скважин

Использование вибрационных насосов для скважин не рекомендуется по нескольким причинам:

  • Низкая производительность. В результате насос не в способен поддерживать линзу скважины в нормальном состоянии. На ее месте со временем может оказаться плывун;

Нарушение структуры истока приводит к засорению фильтра скважины

  • Засорение фильтра. Работа насоса нарушает структуру истока, взбаламучивает дно, в результате чего сетка фильтра постепенно забивается. В некоторых случаях может наблюдаться подача воды с песком;

Вибронасос может привести к засорению фильтра скважины

  • Возможность обрушения. Под действием вибраций породы скважины могут начать разрушаться и двигаться. Бывали случаи, когда это заканчивалось обвалом не только скважины, но и фундамента расположенного невдалеке дома.

По этим причинам в продаже нет специальных вибрационных насосов для скважин. В то же время на форумах часто можно встретить положительные отзывы об использовании «вибрационника» в скважинах на протяжении многих лет.

Все дело в том, что многое зависит от самой скважины, а точнее – от водоносного слоя и типа грунта. Если к примеру, грунт плотный и каменистый, то вибрационный насос не навредит скважине. Но, в любом случае, вряд ли стоит рисковать.

Кроме того, нужно учитывать, что «вибрационник» можно использовать лишь для скважин диаметром до 80 мм. Также имеются ограничения и по глубине, что вы можете увидеть из характеристик.

Вибронасос может использоваться для прокачки скважины под присмотром специалиста

«Вибрационник» можно использовать для «свежей» скважины. В этом случае вибрация при его работе идет на пользу – она разрушает породы и увеличивает дебет источника. Правда, заниматься откачкой воды в этом случае должен специалист.

Краткий обзор моделей

Напоследок рассмотрим наиболее популярные вибрационные погружные насосы, которые хорошо себя зарекомендовали. К таким моделям относится:

Малыш

Этот насос пользуется наибольшей популярностью на территории стран СНГ. Причем он выпускается на разных заводах, в результате чего характеристики аппарата могут незначительно отличаться. В частности, существуют модели как с верхним забором воды, так и с нижним.

Насос «Малыш» отличается низкой стоимостью и высокой производительностью

Достоинства:

  • Наличие термозащиты. Это обеспечивает длительный срок службы аппарата;
  • Достаточно высокая производительность. Данный показатель составляет 1,3 м3/ч. Максимальный напор составляет 85 м;

Недостатки. К минусам относится небольшая глубина погружения – 3 м.

Стоимость. Цена начинается от 1600 рублей.

«Ручеек» — наиболее дешевая модель вибронасоса

Ручеек

Не менее популярная вибрационная помпа – «Ручеек». Эта модель выполнена исключительно с верхним забором воды.

Основное достоинство «Ручейка» заключается в еще более низкой стоимости. В интернет-магазинах такой аппарат можно приобрести за 1300-1400 рублей. Правда, характеристики у него более скромные – напор составляет 30-50 м, в зависимости от модификации, а производительность 300-600 л/час.

Читать еще:  Ремонт душевой кабины своими руками

Водолей – мощный насос украинского производства

Водолей

Это насос стоит несколько дороже своих собратьев, о которых я рассказал выше, но зато он более мощный.

Достоинства:

  • Высокая мощность. Напор составляет 90-100 метров;
  • Надежность. Насосы «Водолей» имеют термозащиту;
  • Производительность: Насос может перекачивать до 1500 воды в час.

В продаже можно найти недорогие китайские насосы. Качество у них бывает разным, поэтому без гарантии приобретать подобные аппараты нельзя. Кроме того, как показывает практика, не стоит покупать самые дешевые модели.

Стоимость. Цена насоса начинается от 2300-2400 рублей.

Вот и вся информация о вибрационных насосах, которой я хотел с вами поделиться.

Вывод

Мы выяснили, что представляет собой вибрационный насос, и в каких случаях его можно использовать. Рекомендую дополнительно просмотреть видео в этой статье. Если какие-то моменты вам непонятны, пишите комментарии, и я обязательно вам отвечу.

Устройство и принцип работы вибрационных насосов

В населенных пунктах, в которых есть необходимость забора воды из колодца или скважины актуальным является вопрос приобретения насоса. Для автоматизации процесса выбирают агрегаты высокопроизводительные и надежные.

К таким устройствам относится вибрационный насос.

Устройство и производство вибрационного насоса

Электронасос состоит из таких деталей:

  1. Виброблок.
  2. Камера нагнетания.
  3. Амортизатор.
  4. Шайба.
  5. Шток.
  6. Резиновая вставка.
  7. Гайка.
  8. Поршень из резины.
  9. Водяной канал.
  10. Силовой элемент.
  11. Камера всасывания.

Схематическое устройство вибрационного насоса

Первый элемент отвечает за производительность и экономичность всего агрегата. Элемент окружен амортизатором и состоит из якоря. Шток прикреплен на якоре в качестве которого выступает магнит П-образный. Из камеры нагнетания происходит поступление воды через каналы в трубопровод.

Амортизатор защищен кольцом из металла. С помощью количества шайб и хода поршня меняется производительность всего агрегата. Удлиненный шток увеличивает производительность за счет уменьшения поперечного сечения. Резиновая вставка выполняет функцию обратного клапана заключающуюся в препятствии вытекания воды которая попала в насос. Напор жидкости снижается за счет отсутствия вставок или загрязнения мусором.

С помощью гайки поршень из резины фиксируется. Продолжительность эксплуатации поршня из резины зависит от чистоты воды. Если в воде большое количество песка, то деталь быстро ломается и ее приходится менять. Вода из камеры проходит через канал. Внутри силовой части расположен сердечник, который заливается эпоксидной смолой и песком кварцевым. Камера всасывания отвечает за всасывание жидкости.

Принцип работы вибрационного насоса

Когда вибрационный насос включается в силовом отделении происходит намагничивание сердечника, который притягивает вибрационную катушку. Воде, через шток, поршень передает движение.

Намагниченность проходит за несколько секунд, и амортизатор отбрасывает шток. Воде передается сжимающее усилие и она находит выход в камеру нагнетания после чего поступает в трубопровод. Этот процесс проходит около ста раз за секунду.

Вибрационный насос (видео)

Разновидность вибрационных насосов для воды

В зависимости от вида забора жидкости существуют два типа устройств:

  • верхнего забора воды;
  • нижнего забора воды.

У первого типа клапан всасывания размещен сверху. У второго-снизу. При заниженном уровне жидкости, насос с верхним забором воды чаще всего приходит в неисправность. Аппарат с нижним забором воды чаще втягивают песок и другие примеси грунта. Такие механизмы чаще перегреваются и ломаются. Для исключения перегрева аппарат должен иметь термозащиту.

Материал корпуса может быть:

  • из алюминиевого сплава;
  • из прочного пластика.

Недостаток первого в подверженности коррозии. Преимущество-прочность. Второй менее прочный, однако не поддается коррозии.

Вибрационные погружные насосы

В зависимости от количества клапанов насосы вибрационные делятся на:

  • насос вибрационный с одно клапанный;
  • двух клапанный.

Вибрационный насос с одним клапаном менее мощный нежели двух клапанный.

По странам производителям подразделяются:

  • отечественного изготовления;
  • импортного изготовления.

Импортные аппараты отличаются дороговизной как при покупке так и при обслуживании и ремонте. Отечественные аппараты более бюджетны, по качеству не уступают импортным. Агрегат дачник 2 функционирует при напряжении двести двадцать Вольт. При массе в четыре килограмма создает напор семьдесят метров. При глубине скважины от восьмидесяти метров мощность аппарата снижается.

Устройство является универсальным благодаря эксплуатации как для подачи воды в собственную систему так и для полива огорода, приусадебных участков. При использовании для подачи питьевой воды обязательно снабжается шлангом из пищевой пластмассы или резины.

Вибрационный насос для колодца Патриот при весе три с половиной килограмма обладает производительностью восемнадцать литров в минуту. Мощность-двести пятьдесят Вт, поднимает воду на шестьдесят метров. Марка Патриот выпускает разнообразные модели аппаратов с разными эксплуатационными возможностями и подходящими к различным требованиям.

Вибрационный насос “Ручеек” после длительного использования

Вибрационный насос Ручеек, Беларусь, поднимает воду на высоту шестьдесят метров, весит четыре килограмма и работает от сети с напряжением в двести двадцать Вольт. Снабжен металлической петлей для подвешивания. Белоруссия производит агрегаты, отличающиеся высоким качеством и надежностью при низкой стоимости.

Вибрационный погружной насос при установке размещают ниже обратного клапана. Это снижает риск обезвоживания системы. Вибрационный насос размещается вне скважины, поскольку вибрация благотворно влияет на запесочивание. Наличие фильтров для вибрационных насосов способствует защите от попадания песка и частиц грунта в жидкость.

Правила выбора вибрационных аппаратов

Перед тем как приобретать механизм, стоит ознакомиться с признаками качественности.

Важнейшим аргументом качественного аппарата являются показатели его производительности. Производители предлагают модели с показателем критерия до тысячи двухсот литров в минуту. В зависимости от численности проживающих в помещении людей рассчитывается потребление воды, после чего подбирается модель необходимой производительности.

Длина электрического шнура подбирается в зависимости от удаленности электрической розетки. Это обеспечит удобство при использовании аппарата.

Возможность подъема воды на высоту является еще одним важным фактором. Этот показатель варьируется в пределах от сорока до девяносто метров. Чем дальше колодец от места потребления воды, тем показатель выше. При расчете стоит учитывать, что потери давления при поставке воды составляют двадцать процентов. Для точности расчета суммируют глубину погружения агрегата промежуток от зеркала воды до верхнего уровня грунта и продолжительности трубы. Таким образом расчет будет произведен точно, а модель аппарата будет подобрана правильно.

Насос “Ручеек” в разобранном виде

Диаметр скважины или колодца должны соответствовать габаритам устройства. Для правильной эксплуатации механизм должен быть таких размеров, чтоб при его работе, корпус не касался стенок скважины, поскольку это приведет к засорению источника и поломке механизма. Поскольку габариты аппаратов варьируются в пределах от семидесяти шести до ста миллиметров, то колодец должен быть не менее восьмидесяти пяти миллиметров в диаметре.

Постоянный напор зависит от напряжения сети. Когда напряжение низкое, напор значительно падает, когда напряжение высокое, агрегат перегревается и происходит поломка. Для сведения к минимуму таких ситуаций механизмы обеспечиваются термозащитой, что дает возможность эксплуатации при скачках в сети.

Стабилизаторы напряжения обеспечивают продолжительности работы аппаратов без перегрева. Это связано со спецификой режима работы и отдыха механизмов. Они не могут работать непрерывно.

Для эксплуатации в зимний период подойдут модели, имеющиеся прорезиненный провод электропитания. Универсальный вид переходника обеспечивает соединение со шлангом любого диаметра. Для обеспечения постоянной подачей воды к выбору аппарата подходят ответственно и изучают все нюансы.

Расчет необходимого напора воды для выбора насоса

Вибрационные погружные насосы удачные механизмы для обеспечения водой дачных участков. Выбрав подходящую к своим условиям модель пользователи с радостью получают свободный и постоянный доступ к воде.

Устройство погружного вибрационного насоса

Насосы и насосные станции

Насосные станции и очистные сооружения

Канализационные

Водопроводные

Пожарные

Завод Адмирал производит комплектные насосные станции для нужд водоснабжения, пожаротушения и канализации.
Сайт завода Адмирал: admiral-omsk.ru

Насос вибрационный погружной: принцип работы, плюсы и минусы

После выполнения строительства колодца или скважины наступает момент, когда нужно провести выбор и установку погружного насоса для обеспечения давления в системе водоснабжения. У данного оборудования есть довольно много достоинств и недостатков. Кроме этого знание принципа работы позволит самостоятельно проводить простое обслуживание и некоторые ремонтные работы.

Содержание

Устройство вибрационного насоса

Принцип работы у вибрационного насоса примерно такой же, как и у обычного электродвигателя. Разница заключается в том, что установленный подвижный элемент не вращается, а выполняет возвратно-поступательное движение.

К особенностям работы устройства отнесем:

  1. Насос подключается к источнику электричества, после чего напряжение подается на катушку магнита, в результате чего формируется магнитное поле. Уделяется довольно много внимания прокладке кабеля – он должен быть защищен от механического и иного воздействия.
  2. Магнитное поле может притягивать некоторые материалы, один из которых использовался при изготовлении якоря. Якорь присоединен к штоку, на котором крепится поршень.
  3. На момент формирования магнитного поля в рабочей камере создается разряженное давление, за счет чего происходит всасывание жидкости через входной клапан.
  4. На момент, когда шток находится в начальной точке камеры, магнитное поле пропадает. В конструкции есть амортизирующее устройство, по сути представленное обычной пружиной. Когда усилие, созданной магнитным полем пропадает, шток отбрасывается обратно. Амортизатор способен создать давление, которое вытолкнет набранную в рабочую камеру воду.
  5. Для того чтобы на момент выталкивания воды в систему трубопровода она не пошла через входное отверстие устанавливается специальный клапан.
Читать еще:  Советы профессионалов по выбору кухонной вытяжки

Рассматриваемый цикл повторяется многократно, так как для создания давления в системе нужно подать большое количество воды. Учитывая относительно небольшие размеры бытовых насосов, их производительность повышается за счет увеличения количество ходов штока до 100 раз в секунду. Именно поэтому насос называют вибрацией, так как частота движения штока с поршнем очень высока.

Преимущества погружного вибрационного насоса

Для создания давления в системе водоснабжения могут устанавливаться самые различные насосы. Поэтому следует уделить внимание их достоинствам.

Вибрационные погружные насосы имеют следующие положительные черты:

  1. Высокая надежность. Проблемой электрических двигателей и центробежных насосов является то, что подвижные элемент вращается вокруг своей оси благодаря установленным подшипникам. Именно на них приходится большая часть нагрузки и со временем конструкция выходит из строя. Вибрационные насосы могут служить на протяжении длительного периода без проведения работы по обслуживанию или ремонту. Однако стоит помнить о том, что перед установкой и применением конструкции следует изучить инструкцию по эксплуатации от производителя.
  2. Простота конструкции и низкая стоимость. Центробежные модели и многие другие обходятся гораздо дороже, чем вибрационные по причине сложной конструкции.
  3. Многие модели из группы центробежных насосов не подвержены нагреву. Этот момент определяет существенно увеличение ресурса работы конструкции.
  4. Хорошая изоляция корпуса и электрической части также определяют длительный срок эксплуатации.
  5. Отсутствие фильтрующих элементов определяет то, что погружной вибрационный насос может работать даже при сильном загрязнении воды. Рабочая камера представлены изолированной емкостью с двумя отверстиями. Если в воде нет примеси, которая будет иметь размер больше диаметра впускного и выпускного клапана, то проблем с эксплуатацией устройства не должно возникнуть.

Достаточно большое количество преимуществ вибрационных насосов определяет их высокую популярность.

Недостатки вибрационных насосов

Недостатками рассматриваемой конструкции назовем нижеприведенные моменты:

  1. Запрещено применять при холостом ходу или недостаточном уровне воды в скважине. Если насос будет работать не под нагрузкой, то слишком быстро выйдет из строй установленный амортизатор. Кроме этого некоторые модели при холостом ходу могут перегореть уже после 30 секунд работы, если конструкция не имеет специальной защиты.
  2. Вибрация становится причиной раскручивания всех резьбовых соединений. Поэтому обычные гайки рекомендуется заменять на самконтрящиеся, которые фиксируются на своем месте.
  3. Как ранее было отмечено, конструкция может иметь резиновый поршень, ход которого ограничивает упор. При присутствии примеси песка резиновые детали выходят из строя очень быстро.

Что касается быстрого износа резиновых деталей, то отметим, что ремонт можно провести самостоятельно, а стоимость запасных частей очень мала.

Устройство и принцип работы вибрационных насосов

В населенных пунктах, в которых есть необходимость забора воды из колодца или скважины актуальным является вопрос приобретения насоса. Для автоматизации процесса выбирают агрегаты высокопроизводительные и надежные.

К таким устройствам относится вибрационный насос.

Устройство и производство вибрационного насоса

Электронасос состоит из таких деталей:

  1. Виброблок.
  2. Камера нагнетания.
  3. Амортизатор.
  4. Шайба.
  5. Шток.
  6. Резиновая вставка.
  7. Гайка.
  8. Поршень из резины.
  9. Водяной канал.
  10. Силовой элемент.
  11. Камера всасывания.

Схематическое устройство вибрационного насоса

Первый элемент отвечает за производительность и экономичность всего агрегата. Элемент окружен амортизатором и состоит из якоря. Шток прикреплен на якоре в качестве которого выступает магнит П-образный. Из камеры нагнетания происходит поступление воды через каналы в трубопровод.

Амортизатор защищен кольцом из металла. С помощью количества шайб и хода поршня меняется производительность всего агрегата. Удлиненный шток увеличивает производительность за счет уменьшения поперечного сечения. Резиновая вставка выполняет функцию обратного клапана заключающуюся в препятствии вытекания воды которая попала в насос. Напор жидкости снижается за счет отсутствия вставок или загрязнения мусором.

С помощью гайки поршень из резины фиксируется. Продолжительность эксплуатации поршня из резины зависит от чистоты воды. Если в воде большое количество песка, то деталь быстро ломается и ее приходится менять. Вода из камеры проходит через канал. Внутри силовой части расположен сердечник, который заливается эпоксидной смолой и песком кварцевым. Камера всасывания отвечает за всасывание жидкости.

Принцип работы вибрационного насоса

Когда вибрационный насос включается в силовом отделении происходит намагничивание сердечника, который притягивает вибрационную катушку. Воде, через шток, поршень передает движение.

Намагниченность проходит за несколько секунд, и амортизатор отбрасывает шток. Воде передается сжимающее усилие и она находит выход в камеру нагнетания после чего поступает в трубопровод. Этот процесс проходит около ста раз за секунду.

Вибрационный насос (видео)

Разновидность вибрационных насосов для воды

В зависимости от вида забора жидкости существуют два типа устройств:

  • верхнего забора воды;
  • нижнего забора воды.

У первого типа клапан всасывания размещен сверху. У второго-снизу. При заниженном уровне жидкости, насос с верхним забором воды чаще всего приходит в неисправность. Аппарат с нижним забором воды чаще втягивают песок и другие примеси грунта. Такие механизмы чаще перегреваются и ломаются. Для исключения перегрева аппарат должен иметь термозащиту.

Материал корпуса может быть:

  • из алюминиевого сплава;
  • из прочного пластика.

Недостаток первого в подверженности коррозии. Преимущество-прочность. Второй менее прочный, однако не поддается коррозии.

Вибрационные погружные насосы

В зависимости от количества клапанов насосы вибрационные делятся на:

  • насос вибрационный с одно клапанный;
  • двух клапанный.

Вибрационный насос с одним клапаном менее мощный нежели двух клапанный.

По странам производителям подразделяются:

  • отечественного изготовления;
  • импортного изготовления.

Импортные аппараты отличаются дороговизной как при покупке так и при обслуживании и ремонте. Отечественные аппараты более бюджетны, по качеству не уступают импортным. Агрегат дачник 2 функционирует при напряжении двести двадцать Вольт. При массе в четыре килограмма создает напор семьдесят метров. При глубине скважины от восьмидесяти метров мощность аппарата снижается.

Устройство является универсальным благодаря эксплуатации как для подачи воды в собственную систему так и для полива огорода, приусадебных участков. При использовании для подачи питьевой воды обязательно снабжается шлангом из пищевой пластмассы или резины.

Вибрационный насос для колодца Патриот при весе три с половиной килограмма обладает производительностью восемнадцать литров в минуту. Мощность-двести пятьдесят Вт, поднимает воду на шестьдесят метров. Марка Патриот выпускает разнообразные модели аппаратов с разными эксплуатационными возможностями и подходящими к различным требованиям.

Вибрационный насос “Ручеек” после длительного использования

Вибрационный насос Ручеек, Беларусь, поднимает воду на высоту шестьдесят метров, весит четыре килограмма и работает от сети с напряжением в двести двадцать Вольт. Снабжен металлической петлей для подвешивания. Белоруссия производит агрегаты, отличающиеся высоким качеством и надежностью при низкой стоимости.

Вибрационный погружной насос при установке размещают ниже обратного клапана. Это снижает риск обезвоживания системы. Вибрационный насос размещается вне скважины, поскольку вибрация благотворно влияет на запесочивание. Наличие фильтров для вибрационных насосов способствует защите от попадания песка и частиц грунта в жидкость.

Правила выбора вибрационных аппаратов

Перед тем как приобретать механизм, стоит ознакомиться с признаками качественности.

Важнейшим аргументом качественного аппарата являются показатели его производительности. Производители предлагают модели с показателем критерия до тысячи двухсот литров в минуту. В зависимости от численности проживающих в помещении людей рассчитывается потребление воды, после чего подбирается модель необходимой производительности.

Длина электрического шнура подбирается в зависимости от удаленности электрической розетки. Это обеспечит удобство при использовании аппарата.

Возможность подъема воды на высоту является еще одним важным фактором. Этот показатель варьируется в пределах от сорока до девяносто метров. Чем дальше колодец от места потребления воды, тем показатель выше. При расчете стоит учитывать, что потери давления при поставке воды составляют двадцать процентов. Для точности расчета суммируют глубину погружения агрегата промежуток от зеркала воды до верхнего уровня грунта и продолжительности трубы. Таким образом расчет будет произведен точно, а модель аппарата будет подобрана правильно.

Насос “Ручеек” в разобранном виде

Диаметр скважины или колодца должны соответствовать габаритам устройства. Для правильной эксплуатации механизм должен быть таких размеров, чтоб при его работе, корпус не касался стенок скважины, поскольку это приведет к засорению источника и поломке механизма. Поскольку габариты аппаратов варьируются в пределах от семидесяти шести до ста миллиметров, то колодец должен быть не менее восьмидесяти пяти миллиметров в диаметре.

Постоянный напор зависит от напряжения сети. Когда напряжение низкое, напор значительно падает, когда напряжение высокое, агрегат перегревается и происходит поломка. Для сведения к минимуму таких ситуаций механизмы обеспечиваются термозащитой, что дает возможность эксплуатации при скачках в сети.

Стабилизаторы напряжения обеспечивают продолжительности работы аппаратов без перегрева. Это связано со спецификой режима работы и отдыха механизмов. Они не могут работать непрерывно.

Для эксплуатации в зимний период подойдут модели, имеющиеся прорезиненный провод электропитания. Универсальный вид переходника обеспечивает соединение со шлангом любого диаметра. Для обеспечения постоянной подачей воды к выбору аппарата подходят ответственно и изучают все нюансы.

Читать еще:  Как сделать свет на балконе?

Расчет необходимого напора воды для выбора насоса

Вибрационные погружные насосы удачные механизмы для обеспечения водой дачных участков. Выбрав подходящую к своим условиям модель пользователи с радостью получают свободный и постоянный доступ к воде.

Как устроен вибрационный насос?

Среди большого разнообразия механизмов, предназначенных для перекачивания воды, особое место занимает вибрационный насос. Все потребители, и в том числе крупные предприятия, стремятся приобрести самое качественное и надежное оборудование. Но если завод, автохозяйство, мастерская или ферма еще могут себе позволить закупать запчасти, иметь в штате профессионального инженера и т. д., то для дачников и огородников (садоводов) ремонт насоса представляет собой намного более сложное дело.

Конструкция вибрационного насоса

Выбор оборудования диктуется суммой нескольких соображений: оно должно быть простым, удобным и надежным в обращении. Плюс, конечно же (в современных условиях это очень важно), оно должно быть еще и дешевым. И наилучшим решением будет погружной вибрационный насос, который одинаково хорошо справляется с откачкой воды из подвалов и низин, с извлечением ее из открытых водоемов и с подачей воды на полив огорода.

Однако всем владельцам садовых участков необходимо по крайней мере в общих чертах представлять себе особенности насосного оборудования. Такие знания помогут выбрать идеально подходящий для конкретного случая вариант, понимать, где определенный вид насоса справится хорошо, а где он категорически бесполезен. Обращать внимание нужно не только на доступность цен, но и на основные характеристики того или иного изделия. Кроме того, при всем совершенстве нынешнего водоподающего оборудования и при стараниях производителей обеспечить высокое качество всякий вид техники имеет свои слабые места.

Вибрационные погружные насосы устроены достаточно просто, в них есть несколько принципиально значимых элементов. Во-первых, силовой агрегат, в данном случае электромагнит с П-образным сердечником. Этот сердечник покрыт слоем эпоксидной смолы в смеси с кварцевым песком и сделан из электротехнической стали. Смола помогает изолировать обмотки от контакта с водой, песок облегчает отвод тепла.

Во-вторых, вибрационный погружной насос оснащен также вибратором, который представляет собой вторую часть П-образного магнита со штоком. На штоке — резиновая шайба. От ее амортизирующих свойств зависит качество работы всего аппарата. Дальше расположена дистанционная муфта, задачей которой является отсечение водяной камеры от электрических деталей. Муфта, скрытая внутри диафрагмы, придает штоку определенное направление и фиксирует его.

Кроме перечисленных блоков, любой вибрационный погружной насос имеет нагнетающую и всасывающую камеры, которые расположены на входе и выходе из него. Специальный амортизатор порой прикрывается кольцом из металла. За счет добавления шайб и удаления имеющихся опытные механики могут регулировать производительность всего насоса. Обратные клапаны, благодаря своей эластичности, пресекают самовольный отток воды в противоположном ходу машины направлении. Крайне важно, чтобы они были чисты и гибки, иначе некоторая часть засасываемой воды будет утекать непроизводительно. И наконец, самая важная деталь всего механизма — это поршень из резины, так как именно он создает разрежение и уплотнение, позволяющее прокачивать воду. Так как на поршень ложится основная рабочая нагрузка, он-то и выходит чаще всего из строя.

Рабочий цикл

Вибрационные насосы для колодцев, при всех внешних различиях, имеют гораздо больше общего, чем кажется. Прежде всего, это затрагивает принципы работы.

Вот на электродвигатель подан электрический ток. Обмотка катушки генерирует магнитное поле, вибратор притягивается к сердечнику. Как следствие, диафрагма насоса прогибается внутрь и, вытягиваясь сквозь шток, оказывается вблизи нагнетающей камеры. Всасывающая камера становится областью пониженного давления, что приводит к подсасыванию туда воды из колодца, проходящей через обратные клапаны.

Поскольку насос подпитывается переменным током, на какой-то момент времени намагничивание прекращается, шток отходит назад, и поршень сжимает воду во всасывающей камере. Давление в ней растет, но обратные клапаны перекрыты. Вода не может деться куда-либо, кроме как перетечь в нагнетающую камеру.

Вскоре намагничивание появляется вновь. Давление внутри нагнетающей камеры также повышается, и вода из нее идет по особым каналам к трубопроводу, а в этот момент на входе начинается очередной цикл.

Вибрационные насосы для скважин получили свое название как раз потому, что в ходе таких циклов, которых в течение секунды происходит несколько десятков, появляется вибрация, которая и служит основным рабочим движением.

Слабые стороны устройства

Как понятно, чего-то экстремально сложного в конструкции нет, и описанные приспособления достаточно неприхотливы. Отсутствие вращающихся деталей, подшипников, минимум трущихся поверхностей делают смазку заведомо ненужной. Практически отсутствующий нагрев радикально снижает износ аппарата. Вибрационный насос для скважины спокойно работает в щелочной воде и в жидкости, содержащей много минеральных солей. Допустимый температурный режим его работы очень широк. Вроде бы никаких слабых мест здесь нет, конструкция очень надежная и продуманная. Однако если посмотреть на проблему под другим углом, становится очевидна ахиллесова пята, которую имеют все насосы вибрационные.

Она связана как раз с главным принципом их работы. Нагнетание воды сопровождается всегда вибрацией. Как следствие, накапливается усталость металла, а то, что должно быть в норме зафиксировано, постепенно смещается. Еще немного подумав, можно понять, в каких ситуациях такой тип насосного оборудования использовать можно, а в каких — крайне нежелательно.

Погружной насос поможет качать воду из колодца, если надо его осмотреть или же просто начать эксплуатировать. Справится он также с подачей воды из различных емкостей, из траншей, ям, котлованов, затопленных построек.

Вместе с тем надо ответить на еще один вопрос, очень важный: вибрационный насос для скважины подходит или нет? Ответы, даваемые людьми, очень разные. Принять верное решение, опять же, можно лишь на основе грамотного представления о системе. А дело в том, что скважина скважине рознь.

Если в колодце, где используется водяной насос, оказалось мало воды, снизу поднимается муть, взвесь, которая затягивается внутрь. Само собой, в трубопровод или шланг поступает грязная вода. Тогда насос выключают, дают время воде отстояться и вновь достичь нормального уровня. Песок осядет на дно.

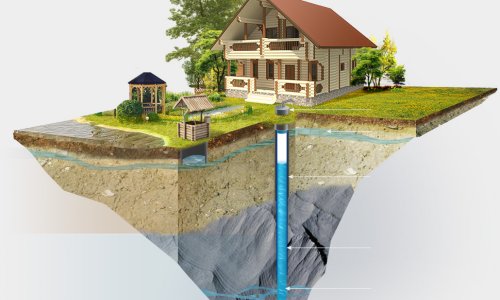

Что же получится, если вода поступает из скважины? А получится вот что. Труба доходит до водоносного слоя и оканчивается мелкоячеистым фильтром. Через него не проходят разного рода частицы, которые в результате не могут попасть в основную массу выкачиваемой воды. Поскольку деваться им некуда, эти частицы отлагаются вокруг входа в трубу и играют роль дополнительного барьера на пути грязи.

Что будет, если в таких случаях использовать насосы погружные вибрационные? Когда они начинают работать, конус движется, крупные тяжелые частицы поднимаются, а сравнительно мелкие пылевидные фракции опускаются и оказываются у самого фильтра. При совпадении размеров частиц и блокирующей сетки ячейки последней забьются, поступление воды начнет сокращаться. И чем активнее наверху запускают насос погружной, пытаясь получить большее количество воды, чем дольше он работает, тем быстрее происходит засорение.

Но фракции песка могут оказаться меньше, чем ячейки фильтра. Они просачиваются в трубу и либо засоряют поставляемую воду, либо блокируют насос и трубу. Не всегда даже помощь специалистов эффективна, насос может застрять окончательно, и скважина становится печальным напоминанием о бесхозяйственности.

В ряде случаев глубинные воды окружены крупнозернистыми породами или даже камнем, частички которых не попадают в фильтр. Именно с такими ситуациями связаны все положительные отзывы об использовании вибрационного насоса для подкачки воды из скважин.

Правильный выбор

Когда речь заходит о том, какой вибрационный насос выбрать, надо обращать внимание сразу на несколько показателей: это производительность установки (количество воды за час, которое может быть извлечено на поверхность) и высота ее закачки (равная глубине скважины, расстоянию от земли до водной глади, длине труб и плюс еще 20-30% получившейся длины). Оптимальны насосы, поднимающие воду на 60 м.

Еще один важный критерий заключается в том, с верхним или нижним забором воды будет ваша система.

В первом случае исключено засасывание донного песка и грязи, во втором это неизбежно. Зато можно прокачивать скважину или удалять откуда-либо загрязненную воду.

Ссылка на основную публикацию
Adblock
detector
