Углубление колодцев: пошаговая инструкция

Участок

Колодец – одно из древнейших архитектурных сооружений человечества. Ведь обеспечение водой – один из основных факторов жизни, как отдельной семьи, так и целых деревень и городов. Конструкция колодца за несколько тысячелетий почти не изменилась и остается такой же как и тогда. Колодезная шахта может быть сложена из камня, бетона, кирпича, дерева, – это не принципиально. Использование современных инструментов значительно облегчило постройку ствола колодца, но, и как несколько веков назад, в основном, используется ручной труд.

Содержание

Преимущества колодца

Развитие технологий позволило на ряду с классическими колодцами использовать скважины. Преимуществом скважин есть их быстрота бурения. Несколько часов – и колодец готов. Использовать воду из скважины можно в тот же день после предварительной прокачки. Имеется возможность пробурить и эксплуатировать артезианскую скважину, где вода будет чище, чем в других скважинах, но стоит отметить, что при этом вам будет необходимо оплачивать использование недр. Проблемой скважин является их обслуживание, невозможность воспользоваться водой в случае отсутствия электричества, иногда малый дебет скважин.

Колодец имеет ряд преимуществ, перед своими аналогами, как в эксплуатации, так и в обслуживании.

• Срок эксплуатации колодца неограничен, главное поддерживать в хорошем состоянии колодезную шахту вовремя ее обслуживая.
• Простота обслуживания, поддержание в колодце чистоты и санитарных норм не требует больших усилий.
• В колодце всегда есть запас воды, он выступает отличным аккумулятором, где собирается более 500 литров. Даже при отсутствии электричества воду можно достать в ручную с помощью коловорота.
• Колодец копается вручную, без применения тяжелой строительной техники и в таких местах, где эту технику расположить невозможно.
• Установка колодца на песчаниках и плывунах, где утруднено использование других видов колодцев.

Почему пропадает вода в колодце?

Наличие воды в колодце зависит от множества внешних факторов, на которые мы не имеем никакого влияния, это и время года, и количество осадков, и земельные работы соседей, и наличие других более глубоких колодцев на соседних участках. Большую роль в обеспечении колодца водой играют гидрогеологические условия местности, и их незначительное изменение может привести к снижению уровня воды в колодце. В таких случаях возможна ситуация дефицита питьевой воды или вообще ее отсутствие.

Просто так вода в колодце пропасть не должна, для этого есть веские причины, о которых мы упоминали. Но если уровень воды снизился, не стоит сразу принимать меры. Необходимо подождать. Возможно снижение уровня воды в колодце носит временный характер. Вода может вернутся в любой момент. Стоит помнить, что в летнюю пору длительный период без осадков приведет к снижению уровня воды в колодце. В зимнюю пору этому сопутствуют сильные морозы. При снижении уровня воды не стоит сразу думать об углублении колодца, поскольку вода может полностью исчезнуть. Начинать проводить изыскания после уменьшения уровня воды следует не раньше чем через несколько недель. За это время восстановятся гидрогеологические условия, и вода снова полностью наполнить колодец.

При уменьшении уровня воды в колодце следует обратить внимание на колодцы соседних участков, наличие и высоту столпа воды в них.

Необходимо отметить, что уменьшение дебета колодца может быть связано с его заиливанием. Чистка колодца решит ваши проблемы.

Углубление уже эксплуатируемого колодца возможно при определенных условиях. Не всегда целесообразно углублять существующий колодец, это может быть технически невыполнимо. Дорыть старый колодец можно в том случае, если:

• глубина колодца 10 и больше метров;
• ствол колоны колодца не имеет больших искривлений, а смещение бетонных колец не более 40мм;
• колодец полностью высох, или дебет колодца меньше 500 литров в сутки;
• хорошее состояние воды в колодце;
• нет возможности вырыть новый колодец.

Углубление колодцев

Углубление колодца – это крайняя мера, к которой следует прибегать в том случае, если не удается возобновить необходимое количество воды в колодце или ее качества.

Докопка колодца может привести к проседанию колодезных колец, как следствие – перекрытие водоносного слоя, в этом случае необходимо опускаться до нового водоносного слоя или копать новый колодец.

Углубить колодец можно в том случае, если нет серьезных повреждений ствола колодезной шахты, она прямая, без больших сдвигов колец в горизонтальной плоскости.

Углублять колодец можно несколькими способами:

• Открытым способом – без обсадки трубой или кольцами, такой способ применяют в плотном грунте или камне.
• Подкопка с нижнего кольца и проседание всей колодезной шахты, недостатком такого способа может стать «закупорка» одного из колец колодезной шахты слоями грунта, и как следствие – повреждение колодезной шахты.

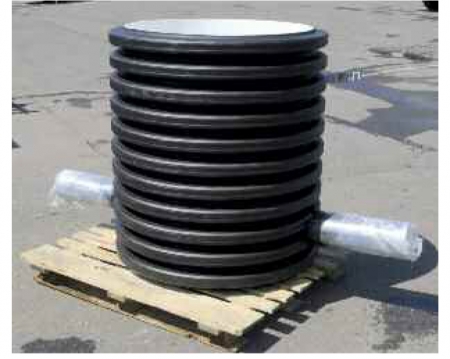

• Углубления кольцами меньшего диаметра или углубление колодца с помощью пластиковой трубы.

Углублять колодец необходимо сразу на максимальную глубину, это действие разовое, второй раз углубить колодец не получится. При этом необходимо учесть, что при углублении вы будете выходить на второй водоносный слой, где качество воды может отличаться.

Также необходимо помнить, что согласно закону о недрах, бесплатный водозабор на дачных участках разрешен только с первого водоносного слоя. Глубина залегания водоносного слоя зависит от местности и рельефа, а также широты, – в южных регионах вода всегда ближе к поверхности нежели в северных.

Чистка колодцев

Всегда приятно выпить в летний зной ключевой водицы. Чтобы она такой оставалась, на протяжении долго времени за колодцем необходимо ухаживать и беречь. Все время эксплуатации вам необходимо следить за многими факторами, которые будут влиять на ваш колодец:

• засорение;
• заиливание;
• протекание швов;
• осадка колец;
• возникновение плывуна.

Любая из приведенных причин ведет ухудшению качества воды в колодце, некоторые могут способствовать его разрушению.

От засорения и заиливание колодец необходимо чистить путем полной откачки воды и выбора накопившейся грязи. Все зависит от качества воды в колодце, но проводить чистку рекомендуется один раз на 5-6 лет.

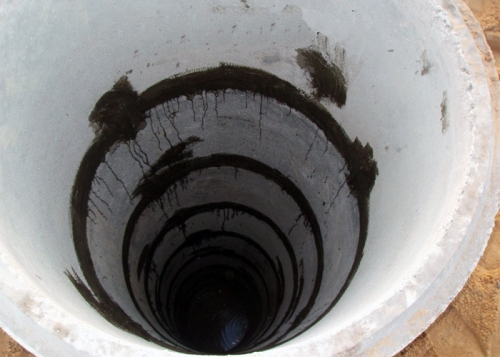

Протекающие швы колодца необходимо герметизировать, ведь струящаяся вода ухудшает качество питьевой воды. Если это явление периодическое после осадков или подъема уровня грунтовых вод. Герметизацию можно провести бетонным раствором, предварительно убрав старый раствор. Если же протекание происходит постоянно, для герметизации используют специальные составы, которые затвердевают сразу же после нанесения.

Возникновение плывуна – один из самых опасных факторов при эксплуатации колодца. Ведь насыщенный водой слой песка может вымываться в колодец. Это чревато проседанием грунта и повреждению близстоящих построек.

Правила безопасности

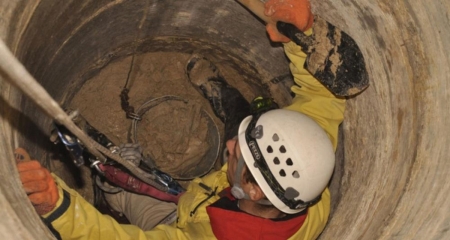

При рытье, углублении или чистке колодца всегда необходимо соблюдать правила безопасности.

• при работе в колодце использовать спецодежду, очки и каску;
• при подъеме валунов больших диаметров, предварительно покинуть шахту колодца;
• человек, работающий в колодце, всегда должен быть закреплен на страховочном шнуре;
• в рабочую зону всегда необходимо подавать свежей воздух. Ведь углекислый газ тяжелее кислорода и остается внизу колодца.

Безукоризненное соблюдение техники безопасности сохранит вашу жизнь и здоровье.

Углубление колодца своими руками: обзор лучших методов “докопаться” до водоносного слоя

Колодцы издревле используются человечеством. Технология их строительства отточена столетиями и почти не изменяется. Неизменными остаются и проблемы, с которыми сталкиваются владельцы таких сооружений. Одна из наиболее частых – уменьшение количества воды.

Зачастую единственным ее решением становится углубление колодцев до следующего водоносного слоя. Мы расскажем, как и каким образом углубляют водозаборную выработку. Вы узнаете, чем потребуется запастись для производства работ.

Устройство и конструкция колодца

Конструкция колодца не изменяется сотни лет. Сооружение представляет собой шахту, дно которой располагается в водоносном слое.

Стенки ствола укрепляются от осыпания. Для этих целей может использоваться камень, дерево или современный вариант – железобетонные кольца. На дне обычно обустраивается фильтр, который представляет собой засыпку из гравия высотой 10-15 см. Встречаются более сложные многослойные фильтры, состоящие из щебня, гравия и песка.

Шахта закрывается так называемым надколодезным домиком, в котором располагается механизм для подъема воды. Сооружение может быть оборудовано насосом, что существенно облегчает подачу воды.

Главным «конкурентом» колодца считается скважина. У каждого источника есть свои слабые и сильные стороны. Для того чтобы выбрать наилучший лично для вас вариант, предлагаем ознакомиться со сравнительным обзором.

Однако, несмотря на достоинства скважины, многие предпочитают традиционный источник воды. При правильной эксплуатации колодец прослужит дольше, чем она, при этом поддерживать чистоту в шахте гораздо проще, чем в трубчатом скважинном стволе.

Сооружение с ручным механизмом подъема воды не нуждается в электроэнергии и может эксплуатироваться в любых условиях, тогда как скважинный насос всегда энергозависим. Кроме того, колодец можно выкопать и обустроить вручную, без привлечения специальной техники и механизмов. Однако беспроблемной эксплуатация колодцев бывает редко.

Причины ухода воды из колодца

Уровень воды в колодце может быть не постоянным. Он зависит от совокупности множества факторов, не зависящих от владельца сооружения.

На первом месте стоят гидрогеологические условия местности. Длительная засуха летом и сильные морозы зимой могут привести к полному пересыханию колодца. Это совершенно нормальное явление и не требует никакого вмешательства со стороны человека.

Практика показывает, что по прошествии некоторого времени вода вернется. Чаще всего от последствий этого явления страдают те, кто копал свои колодцы в начале лета.

На эту пору приходится пик подъема верховодки, что заставляет ошибочно прекратить работу, не добравшись до реального водоносного слоя. Поэтому специалисты настойчиво рекомендуют заниматься копкой нового колодца в засушливый период или поздней осенью, а еще лучше – в марте, до начала таяния снега.

Нередко бывает, что ограниченный в размерах водоносный горизонт постепенно иссякает. Тем более если у него нет регулярной подпитки, а эксплуатация была довольно активной. В этом случае назревает вопрос, как лучше: углубить старый колодец или построить новый источник. В большинстве случаев рациональнее углубление как наименее затратное мероприятие.

Так же поступают в случае резкого понижения уровня подземных вод в данной местности. Это происходит, если водоносный пласт или линза не могут подпитываться за счет инфильтрации атмосферных осадков. Кроме того, колодезное дно может заиливаться, что делает его непроходимым для воды и заставляет ее искать другие пути для выхода.

Бывает и так, что уровень осадков нормальный, но воды в колодце все равно нет. В этом случае причиной может стать появление в ближайших окрестностях нового колодца или скважины с внушительной водообильностью, которые способны временно «увести» воду.

В этом случае нужно подождать недели четыре-пять, если уровень воды не восстановился, придется углублять шахту колодца.

И еще одной причиной исчезновения воды может стать износ материалов водоприемной части колодезного ствола. Вода в таком случае будет слабо поступать из-за забившихся разрушенным материалом капиллярных каналов.

Их к тому же, бывает, очень сильно забивает плотный ил и песчаный осадок, который тяжело отличить под толщей воды и удалить. Чтобы освободить водоприемную часть от загрязнений, потребуется чистка колодца, ремонт и полная его герметизация.

Углублять или не углублять?

Углубление пересохшего колодца своими руками – занятие очень сложное и затратное, как по времени, так и по деньгам. Именно поэтому крайне важно определить целесообразность будущего мероприятия.

Прежде всего, нужно ответить на несколько вопросов:

1. Уменьшение количества воды в колодце не может быть связано с погодой: продолжительными морозами или длительной засухой.
2. Оставшаяся в колодце вода сохранила свои качества. Она не имеет посторонних запахов, вкусная и чистая. Если это не так, возможно заиливание донного фильтра. Проблема решается грамотной чисткой.
3. В расположенных неподалеку колодцах уровень воды не изменился.

Если на все вопросы дан положительный ответ, вполне возможно, что проблема именно в вашем колодце, и он нуждается в углублении. Но торопиться с началом работ все равно не стоит.

Для начала имеет смысл провести такие мероприятия:

• провести геологическую разведку посредством опроса соседей – владельцев скважин или колодцев;
• точно определить ежедневный приток воды;
• выяснить в метеослужбе или у владельцев эксплуатируемых источников воды, на какой глубине у них вскрыт водонос;
• определить способность грунта «держать» стенки шахты без осадки.

Такие трудоемкие подготовительные работы связаны с тем, что все типы грунта имеют свои особенности и характеризуются определенными нюансами при работе. Нарушение технологии и некомпетентность работника может повлечь перекрытие водоносного слоя, а то и разрушение ствола при попадании в плывун.

Плывуном называется грунт, состоящий из водонасыщенной смеси песка, органики и ила, который при определенных условиях приходит в движение, что опасно не только для колодца, но и для расположенных неподалеку строений.

Ошибки в углублении шахты колодца могут стоить слишком дорого, как в отношении трудозатрат, так и в отношении денег. Процедуру можно проводить только один раз и в случае неудачи колодец останется только засыпать.

При этом стоимость выкопанного рядом нового колодца в некоторых случаях может оказаться меньше, чем углубление старого, причем гарантий успеха не даст никто.

Специалисты рекомендуют углублять шахту при наличии нескольких условий:

• На дне ствола нет плывуна.
• Шахта колодца очень глубокая, как минимум 10 колец. Иначе строительство нового сооружения обойдется дешевле.
• Хорошее качество воды в источнике.
• Отсутствие деформации бетонных колец внутри ствола. Если смещения есть, их величина не превышает 40 мм.
• Суточный дебет воды составляет меньше одного кольца.

Углублять колодец придется до второго водоносного слоя. Это как минимум 5 метров, причем гарантий, что вода в нем пригодна для питья, нет никаких.

Достоинства и недостатки разных методов

Вариантов, согласно которым можно углубить пересохший колодец на даче, может быть несколько. Рассмотрим каждый из них и выясним все преимущества и недостатки каждого.

Углубление при помощи колец меньшего диаметра

Метод предполагает наращивание шахты снизу ремонтными кольцами меньшего диаметра. Главное достоинство такого способа заключается в быстроте и минимальных затратах на его обустройство.

В чем «подводные камни»? Прежде всего, нужно понимать, что самый распространенный диаметр бетонных колец для обустройства колодца – 1 м. Таким образом, в качестве ремонтных можно будет выбрать детали с диаметром 0,8, а то и 0,6 м.

Как углубить колодец своими руками?

Колодец – источник воды, конструкция которого отточена веками и практически не изменяется. Неизбежными остаются и трудности, связанные с их эксплуатацией. Одна из особенно частых – снижение объема воды. Углубление колодца – едва ли не единственный способ решить данную проблему. «Сантехник Портал» расскажет, почему источник влаги мельчает, как правильно углубить колодец, когда это нужно сделать.

Почему снижается уровень воды в колодце

Самые распространенные причины уменьшения количества воды в колодце:

1. Заиливание дна.
2. Разгерметизация швов шахты.
3. Возникновение более глубокой скважины по соседству.
4. Наличие плывуна в колодце.
5. Сезонные причины – сильные морозы или засуха.

Постепенное измельчание колодезной шахты – это естественный и неизбежный процесс, меняется лишь период, когда использование источника становится проблемой. Увеличить время беспроблемной эксплуатации источника можно, если еще в процессе его возведения следовать всем правилам строительства.

Главное правило – копать сооружение нужно поздней осенью или зимой, поскольку в этот период грунтовые воды уходят на максимальную глубину. Следовательно, шансы докопать бурением до водоносного слоя, который находится на глубине примерно 8-10 метров, существенно возрастают.

Когда необходимо углубление источника

Если колодец измельчал так сильно, что не обеспечивает необходимым количеством воды, то есть три способа исправить положение: углубить старый колодец, выкопать новый или пробурить скважину.

Выкопать колодец или бурение скважины – это дорогостоящее мероприятие, углубление имеющегося источника обойдется дешевле, но не на много. Это с связано с тем, что для этого используются специальные кольца, диаметр которых меньше стандартных конструкций. Как правило, их диаметр составляет 80 см, что значительно понижает производительность и увеличивает продолжительность работ.

При копке новой шахты за день можно установить 5-6 колец, тогда как при углублении – не более 3 колец. На цену докопки также влияет необходимость использования спецтехники – манипулятора.

Так как углубление колодца своими руками – это сложное и затратное занятие, то очень важно определить целесообразность проведения таких работ.

Сначала, необходимо удостовериться в том, что:

1. Снижение объема жидкости не связано с длительными морозами либо продолжительной засухой.
2. Вода в источнике все еще пригодна для питья, у нее нет посторонних запахов, она чистая и вкусная.
3. У соседей уровень воды в скважинах не изменился.

Если данные факторы учтены, то проблема, скорее всего, в вашем колодце, и его нужно углубить.

Но перед началом работ стоит еще раз все тщательно проверить:

• точно определите ежедневный приток жидкости;
• проведите геологическую разведку, опросив владельцев скважин и колодцев, расположенных неподалеку от вашего участка;
• выясните у соседей или в метеослужбе, на какой глубине вскрыт водонос;
• определите способность грунта «поддерживать» стенки шахты без осадки.

Данные подготовительные мероприятия очень важны, поскольку если не учесть все вышеперечисленные нюансы, то в ходе работ по углублению можно перекрыть водоносный слой или вовсе разрушить шахту, попав в плывун.

Внимание! Углублять колодец можно только один раз и в случае неудачи колодец придется засыпать!

Иногда стоимость копки нового колодца выходит дешевле, чем углубление старого. Поэтому специалисты советуют браться за самостоятельное углубление шахты только при наличии определенных условий:

• вода в колодце хорошего качества;
• на дне шахты нет плывуна (смеси из ила, органики и песка);
• суточный приток жидкости меньше одного кольца;
• ствол источника очень глубокий – от 10 колец, иначе копка новой конструкции выйдет дешевле;
• кольца внутри шахты не деформированы, а величина их смещения не более 4 см.

При этом углублять колодец придется до второго водоносного слоя, то есть не менее 5 метров, причем никто не даст гарантий, что вода будет пригодной для питья.

Углубление колодца своими руками или при помощи специалистов – это всегда исключительная и крайняя мера, и применяется только тогда, когда иные способы ремонтно-восстановительных работ не эффективны.

5 способов углубить колодец

Способы углубления старого сооружения, чтобы обеспечить достаточный объем воды:

1. Осаживание ремонтных колец с помощью профессионального домкрата. Данный способ можно применять только, если шахта выкопана относительно недавно.
2. Демонтаж и дробление старых колец с их заменой на новые, увеличивая при этом глубину ремонтной колонны. Этот способ связан с повышенным риском.
3. Применение пластиковой или металлической трубы меньшего диаметра. Данный способ невозможен в случае использования ремонтных колец. К тому же, требует дополнительных трат на материалы.
4. Создание на дне шахты скважины, заглубленной на расстояние до 3 метров своими руками. Этот способ целесообразен в случае использования ремонтных колец.

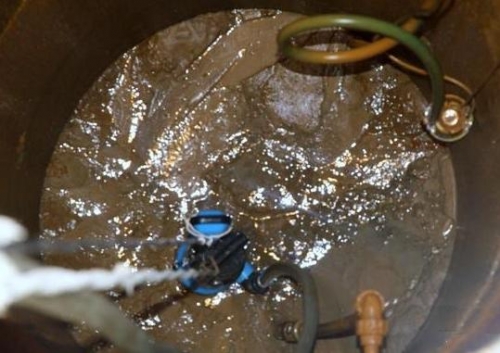

5. Монтаж на дне специальной металлической гильзы с насосом. Этот способ простой, но повлечет дополнительные расходы на материалы и переустановку погружного насоса.

Определить подходящий способ углубления шахты источника воды может только профессионал, обладающий достаточным практическим опытом в данной сфере. Каждый ремонт колодцев – это уникальный случай, к которому нужен индивидуальный подход.

Рассмотрим первый – самый экономичный и быстрый способ, как углубить колодец на плывуне.

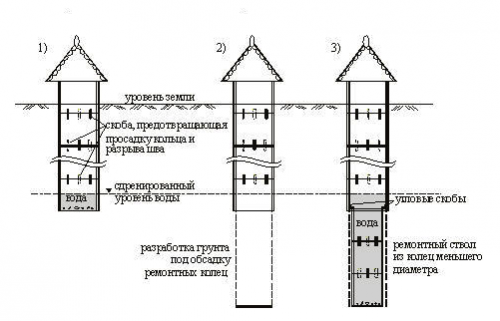

Технология углубления ремонтными кольцами

Углубление колодца происходит при помощи ремонтных железобетонных колец либо металлических труб меньшего диаметра. Основное преимущество данного метода состоит в скорости и наименьших расходах на ремонтно-строительные работы. Углублять шахту можно и заранее при нормальной производительности источника. Но лучше эти работы проводить, когда действительно есть проблемы с объемом жидкости.

Прежде чем начать проходку, нужно прочистить ствол от скопившихся донных отложений и проанализировать состояние водоносного слоя с использованием разведочного ручного бурения на глубину до 4-х метров.

В чем подвох? Следует понимать, что наиболее распространенный размер колец для обустройства колодцев равняется 1 метру в диаметре. Так, ремонтные конструкции должны быть диаметром меньше – от 0,8 до 0,6 м, но приобрести такие изделия проблематично, так как из-за низкого спроса мало какой завод их производит, а если сделать самому, то их качество будет низким.

Еще одна сложность заключается в том, что перед опусканием ремонтного кольца придется спилить скобы с основных колец. В итоге, шахта останется без лестницы, что совсем неудобно. Кроме того, ремонтные кольца крайне редко оснащаются скобами. Некоторые умельцы пытаются самостоятельно углубить колодец пластиковой трубой. Но нужно понимать, что жесткости пластика будет явно недостаточно.

Внимание! Углубление колодца пластиковой трубой опасно и нецелесообразно.

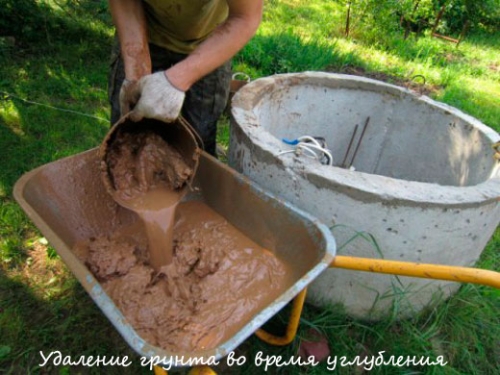

По окончании работ по углублению из сооружения удалите всю загрязненную воду. Все швы между кольцами надежно заделайте. Если заметили повреждения старых швов, их тоже устраните. На дно уложите новый донный фильтр требуемой конструкции. После чего продезинфицируйте стенки шахты раствором хлора или марганца.

Теперь источник живительной влаги готов к использованию!

Таким образом, углубление колодца можно выполнить разными способами, но перед началом работ стоит оценить их целесообразность. В процессе углубления нужно четко соблюдать технологию, ведь проводить такие работы можно только один раз. Ошибка можно привести к полному нарушения функционирования источника.

Интересное видео про углубление колодца без ремонтных колец:

Все варианты углубления колодца своими руками

При понижении уровня водоносного слоя необходимо выполнить углубление колодца, чтобы увеличить дебит выработки в нормативном объеме потребления.

Эта работа может выполняться самостоятельно на даче или в частном доме, но при условии получения практического опыта и соблюдения мер безопасности.

Когда и для чего это делают

Необходимость в углублении источника возникает, когда водоносный горизонт не обеспечивает требуемый объём потребления воды. Решение необходимо принимать после анализа определенных фактов, повлиявших на снижение дебита шахты:

• не носит ли уменьшение воды сезонный характер. Посмотреть на соседних участках, в каком состоянии водоносный слой;
• появление рядом источника большого потребления в этом же водоносном горизонте;
• возможное влияние колебания почвы, изменившее поступление жидкости;
• малоснежная зима, засушливая погода (длительное отсутствие осадков).

За сохранение колодца говорят:

• нормативные, вкусовые и экологические качества;
• удобное расположение источника к дому.

Как подготовиться

Подготовку начинают с выбора способа. Для того чтобы работу выполнить качественно, получить планируемый результат, необходимо:

1. Изучить состав грунта ниже дна выработки. Для этого желательно провести шнековое бурение, чтобы по добытым образцам определить, на какую глубину необходимо увеличить колодезную шахту и получить требуемый уровень воды.
2. На основании полученных образцов грунта, по совету специалистов принять решение, какой использовать метод погружения. Важно, чтобы под дном выработки не оказалось плывуна (слоя ила песка и глины, перемешанного с водой), который может осложнить задачу, а иногда повлиять на решение о прекращении эксплуатации источника.
3. Спуститься и изучить состояние ЖБИ, возможных трещин, разгерметизации стыков между кольцами.
4. Определить состояние и способность грунта на дне выработки, не допустить опускания бетонной конструкции при углублении.
5. Приняв решение о способе увеличения дна, подготовить необходимые материалы, инструменты и оборудование.

Подготовка – самый важный этап работы, который обеспечивает последовательное выполнение пошагового плана и успешную реализацию проекта.

Материалы, инструменты и оборудование

Чтобы обеспечить увеличение шахты, потребуются определенные материалы для каждого из применяемых вариантов:

• для осаживания конструкции – бетонные кольца, цемент, песок, жидкое стекло, металлические пластины с анкерными болтами;
• обустройство выкопанного углубления ЖБ кольцами – звенья из бетона меньшего диаметра, чем внутренние у венцов колонны, на 4-6 см;
• увеличение глубины пластиковой трубой и фильтром – ПВХ-труба меньше внутреннего диаметра бетонной колонны на 4-6 см, сетка из нержавеющей стали с мелкой ячеей, герметик, анкерные болты, хомуты крепления;
• углубление скважиной и увеличение дебита через плывун – обсадная пластиковая и металлическая труба диаметром 25 мм, наконечник с перфорацией;
• глубинный насос для постоянной работы.

Для выполнения работ необходимы следующие инструменты, оборудование и приспособления:

1. Лопаты, лом, ведра, веревка; непромокаемая спецодежда, резиновые сапоги.
2. Приспособление для подъема ведра из шахты, грузовой бетонный блок, электрический удлинитель.
3. Электрическая лебедка, электродрель, болгарка, скважинный насос.
4. При осаживании конструкции необходимо привлечение экскаватора.

Варианты, как углубить своими руками

Приступать к работам можно только после оценки причин исчезновения воды. Каждый из способов реанимации выработки применяется в конкретном случае, в зависимости от состояния грунта и дебита водоносного слоя.

Углубление колодцев удобнее проводить в конце августа, начале сентября или в зимний период, когда уровень водоносного слоя минимален.

Осаживанием бетонной колонны

Этот способ применим в шахте до 10 звеньев, работающей не более года, при наличии в ней новых колец.

Осаживание бетонного ствола источника, эксплуатируемого более двух лет, со старыми ЖБИ и слежавшимся вокруг колонны грунтом, может привести к деформации конструкции.

• к работе подготавливаем: лопаты, ведра, трос, блок на приспособлении из треноги; веревочную лестницу, страховочный ремень с канатом; одежду брезентовую, резиновые сапоги и каску со светодиодным фонарем. Для откачки воды используем глубинный насос;
• снимаем защитный домик, ворот (приспособление для подъема воды). Очищаем дно от ила, щебня и песка, проверяем ствол на смещение колец, наличие трещин и износа внутренней поверхности;
• работу по удалению грунта, со дна, выполняют два работника с практическим опытом и знающие технику безопасности. На рабочем, находящемся внизу, надет страховочный пояс с канатом. Землю со дна убираем с подкапыванием под нижнее кольцо, используя ведра, трос и блок на треноге;
• удалив грунт под стволом на высоту жб элемента, с помощью груза и экскаватора надавливаем на верхнее звено, осаживаем конструкцию в шахту на выкопанную глубину;
• процесс повторяем, погружаясь до нового слоя воды, но не более чем на три метра. Сверху на колонну наставляем новые кольца, закрепляя к стволу пластинами с анкерными болтами и скобами. Стыки между ЖБИ изолируем раствором цемента с жидким стеклом;
• опустив конструкцию на нужную глубину, оставляем последнее кольцо над поверхностью земли. В шахту опускаем слой фильтрующего щебня и откачиваем мутную жидкость до появления чистой. Устанавливаем защитный домик.

К плюсам способа осаживания бетонного ствола при углублении источника относится целостность колонны (без нарушения вертикальности) и сохранение герметичности швов между кольцами.

Недостатки – риск повреждения звеньев ствола при вдавливании конструкции из-за плотности контакта их с грунтом, ограниченная глубина использования метода. Необходимость в гидроизоляции всех стыковочных швов между венцами после осаживания колонны.

Бетонными кольцами меньшего диаметра

Для повышения дебита применяют такой метод.

Подготовительные работы и удаление грунта из шахты аналогичны предыдущему способу, за исключением подкопа под нижнее звено ствола.

Для опускания колец используем электрическую лебедку грузоподъемностью до 1 тонны и конструкцию из металла, на которую она подвешивается над колодцем.

• выполняем увеличение выработки заподлицо с внутренней стеной колонны. Работу ведем до появления признаков осыпания стен воронки;
• из выработки поднимается работник и удаляется лестница. Кольцо с наружным диаметром меньше внутреннего в колонне на 4-6 см подвешивается к тросу лебедки и плавно опускается;
• при достижении им дна спустившийся работник устанавливает его по центру, вертикально стволу источника. Затем опускается следующее звено и соединяется с предыдущим на пластины и анкеры;
• кольца опускают до появления верхнего звена в старом стволе шахты. Как только получен результат, монтаж венцов прекращаем. При отсутствии ключей необходимо еще заглубить колодец, подкапываясь под нижним бетонным кругом нового ствола;
• установив колонну, выполняем гидроизоляцию швов и заполняем раствором из цемента и песка пространство между звеньями старого и нового ствола.

Положительное в этом варианте – применение стандартных изделий в условиях плотного грунта.

К недостаткам можно отнести большой вес конструкций, трудоемкость работ, необходимость в герметизации швов.

Фильтром

Этот способ применяется, если на метр будет достаточно увеличить выработку, чтобы повысился дебит источника.

Для фильтра применяем перфорированную пластиковую трубу. Порядок действий такой же, как при установке венцов меньшего диаметра, но вместо бетонных звеньев используется полутораметровая труба из ПВХ. Ее диаметр на 4-6 см меньше, чем у звеньев колонны.

• В ней делаем отверстия (20 мм) для перфорации по всей площади. Обтягиваем трубу сеткой из нержавеющей стали с мелкой ячейкой. Созданный фильтр защищает от попадания песка;
• для углубления выработки с диаметром колец в колонне меньше 800 мм применяем желонку. Грунт со дна скважины выбираем на метр, до активного притока воды;
• устанавливаем пластиковую трубу с сеткой на дно, уплотняя пространство между стволом и звеном. Чтобы она не всплыла, фиксируем ее к бетонной колонне анкерами в месте примыкания.

Фильтр удобен при установке на небольшой глубине водоносной жилы, не допускает заиливания колодца.

Недостаток – возможное забивание песком стальной сетки, ограничивающее поступление воды.

Пластиковой трубой

Данный вид углубления выполняется по варианту с бетонными кольцами меньшего диаметра.

• в выкопанное углубление опускаем до дна пластиковый круг из двух стенок, из которых наружная – гофрированная. Предотвращаем осыпание стенок выкопанной воронки и продолжаем закапываться;
• дойдя до слоя с быстро прибывающей водой, осаживаем трубу до дна. Между колонной и пластиковым кольцом засыпаем смесь цемента с мелкой галькой и песком, проливаем водой;
• опускаем в шахту следующее кольцо и с помощью резьбы на торцах трубы соединяем с установленным звеном. Для предотвращения выталкивания трубы, накапливающейся водой, засыпаем смесь цемента с песком в пространство между колоннами;
• повторяем до верха. Небольшой вес позволяет опускать звенья без применения лебедки.

Пластиковая конструкция позволяет защитить шахту от плывуна, дойдя до водоносного слоя. Закрывая бетонную колонну изнутри, предотвращаем ее разрушение, повышаем прочность, продлеваем период эксплуатации.

Недостаток – невозможно извлечь пластиковую конструкцию в случае повреждения.

Это наиболее практичный, менее опасный и трудоемкий способ, обеспечивает эксплуатацию шахты до 50 лет.

Пробуренной внутри скважины

Способ углубления колодца бурением скважины применяется в источниках с диаметром бетонных венцов менее 800 мм:

• от дна шахты производим бурение до водоносного горизонта. В пробуренную скважину вставляем пластиковую обсадную трубу, а в нее глубинный насос;
• погружная помпа подает чистую воду в колодец без дополнительной фильтрации.

Способ позволяет с минимальными затратами добавить воду в источник, минуя сложные грунтовые слои.

Недостаток этого варианта – в необходимости постоянного использования погружного насоса.

Увеличение выработки в плывуне

Когда это встречается, особенно под напором, возникает опасность в проведении работ по выемке грунта. Плывуны могут достигать толщины в 10-12 метров, быть подвижными и ложными.

Если под скважиной первый вариант, слой из ила песка и воды, работы надо прекратить и определить место для нового источника.

• Если плывун с толщиной слоя до полутора метров, ложный, у которого плавучесть прекращается при создании на него давления, его можно пройти, используя бетонные кольца меньшего диаметра звеньев колонны;
• при толщине плывуна более двух метров используется способ абиссинского колодца. Через слой слабого грунта с помощью вибратора забиваем толстостенную трубу диаметром 25 мм на глубину до 20 метров, до чистой воды, которая будет поступать в колодец.

Увеличение выработки подачей трубы через плывуны позволяет получить положительный результат с минимальными затратами.

Недостаток этого варианта – в необходимости постоянного использования погружного насоса.

Чтобы уменьшить риск попадания в плывун и принять правильное решение по углублению колодца, перед началом работ желательно провести оценку грунта, пробурив скважину.

Очистка шахты после работы

По окончании увеличения выработки выполняются очистные мероприятия для дальнейшей эксплуатации источника:

• стенки колонны зачищаются ото мха, пылевых наносов и глиняных отложений, используя металлическую щетку;
• изолируются швы смесью цемента с жидким стеклом;
• для дезинфекции обрабатываем раствором хлорной извести;
• откачать накопившуюся воду и уложить на дно дренажный слой щебня;
• сутки продержать источник закрытым, вновь откачать воду.

После наполнения водой выработку можно эксплуатировать.

К самостоятельному увеличению выработки приступаем после изучения правил безопасности работы в шахте, опыта мастеров, рассказывающих в видео-материалах о способах погружения скважин, участия в работе с профессионалами.

Полезное видео

Когда можно навредить:

Подробно от А до Я:

Как самостоятельно углубить колодец

На даче, в частном доме или в иных местах, где приходится добывать воду из колодца или скважины, порой возникает проблема с низким уровнем воды. В таком случае появляется необходимость в углублении колодца, которое можно провести и без помощи специалистов.

Причины ухода воды из колодца

Уровень воды может падать по разным причинам, причем не все из них непременно ведут к необходимости ремонта.

К общим факторам относятся:

1. Гидрологические условия. Слишком жаркое лето с малым количеством осадков, холодная зима могут стать причинами пересыхания водоносного слоя колодца и, как следствие, понижения уровня воды. Эта проблема не требует обязательного вмешательства: при благоприятных погодных условиях уровень может самостоятельно вернуться к первоначальному значению.
2. Малый запас водоносной жилы. Если колодцем активно пользуются, запас воды со временем иссякает, не получая подпитки: объемы потребления превышают объемы возобновляемой воды. В этом случае есть возможность вырыть новый колодец, но более эффективным (с точки зрения затраты времени и приложения усилий) является вариант углубления старого.
3. Появление рядом другого источника. Если в одном и том же водоносном горизонте вырыли источник гораздо больших размеров, вода станет уходить туда, поэтому в колодце меньше станет ощущаться ее нехватка.
4. Снижение уровня воды на местности. Грунтовые воды начинают залегать ниже, поскольку водоносный слой не подпитывается атмосферными осадками. Дно заливается и становится непроходимым, что приводит к невозможности поступления воды в водозаборную шахту.
5. Проблемы с элементами водоприемника. Они могут изнашиваться или деформироваться, поэтому вода проходит сквозь разломы и поврежденные места.

Во всех случаях, прежде чем принимать решение, следует понять, что послужило причиной падения уровня воды.

Углублять или не углублять

Углубление колодца является достаточно трудоемким и непростым процессом, поэтому сначала нужно убедиться, что процедура необходима.

Для этого стоит предварительно ответить на несколько вопросов:

1. Связано ли падение уровня воды с погодными условиями? Если да, то есть смысл подождать, пока уровень не нормализуется сам по себе.
2. Насколько хорошего качества вода? Если она неприятно пахнет, непрозрачная, в ней присутствуют частицы инородных предметов, но само количество воды не слишком изменилось — возможно, колодцу потребуется только чистка.
3. Изменился ли уровень воды в ближайших колодцах? Если да, проблема не связана непосредственно с колодцем, который планируется углубить.

Если же уровень воды не зависит от погоды, вода хорошего качества, в остальных колодцах ее уровень не падал, но колодец может полностью пересохнуть — есть смысл углубить его. Но перед этим стоит провести геологическую разведку: поговорить с соседями — владельцами колодцев или скважин, узнать, какова глубина и приток воды их источников, уточнить в метеорологической службе, на какой глубине вскрыт водонос, определить степень прочности грунта.

Но даже после того, как сведения собраны, стоит обратить внимание на возможность попадания в плывун. Это грунт, состоящий из песка, ила, глины и прочих механических веществ, который находится под большим давлением и располагается над водоносным слоем. Если до него добраться, он начинает двигаться и заполнять свободное пространство, что опасно не только для колодца, но и для находящихся неподалеку строений.

При столкновении с плывуном работы следует прекратить. Если он небольшого размера, можно дождаться заморозков и прокопать его вручную, но если большой — придется копать новый колодец.

Способы углубить колодец своими руками

Прежде чем выбрать правильный способ углубления, необходимо изучить свойства грунта, водоносный слой и разобраться с причинами исчезновения воды. Для проведения ремонтных работ понадобятся насос, лопата, ведра, лебедка, веревочная лестница, отбойный молоток, каска с фонариком, резиновые сапоги или спецодежда. Перед тем как приступить к ремонту и обслуживанию источника, следует проверить, в каком состоянии находится колодец.

Осаживанием бетонной колонны

Применим лишь к тем шахтам, которые пробыли в эксплуатации не более года, имеют в составе менее 10 звеньев и новые кольца.

Для этого необходимо:

1. Снять с колодца ворот и очистить дно от ила и прочих примесей, проверить кольца на наличие повреждений.
2. Удалить грунт со дна, используя ведра, трос и блок. Убрать землю с подкапыванием под нижнее кольцо.
3. Надавить на верхнее звено таким образом, чтобы осадить всю конструкцию на глубину, выкопанную прежде.
4. Процесс повторить несколько раз, до следующего слоя воды. Глубина погружения при этом не должна превышать 3 м.
5. Сверху присоединить новые, недостающие кольца, прикрепить их к стволу пластинами с болтами и скобами, стыки зацементировать. Последнее кольцо установить над уровнем земли.

Этот способ гарантирует сохранение целостности конструкции, но существует и риск повредить кольца в процессе вдавливания. К минусам относится и ограничение по глубине.

Наращивание колодезных стенок снизу

Этот способ подразумевает выкапывание земли из-под нижнего кольца и укрепление стен кирпичной кладкой или бетоном. Материалы следует выбирать тщательно. Кирпичи недостаточно хорошего обжига могут рассыпаться или раскрошиться, аналогично и некачественный бетон не продержится долго во влажной среде. Кроме того, неудобно проводить армирование в условиях колодезной шахты.

Работы нужно вести в несколько этапов, лучше всего по 30-40 см, чтобы дать цементу затвердеть, иначе, в случае внезапного оседания шахты, кольцо сломает неокрепший цемент или кирпич.

Бетонными кольцами меньшего диаметра

В отличие от предыдущих, данный вариант не требует подкапывания под нижнее звено.

Выполняется увеличение выработки заподлицо с внутренней стеной колонны до осыпания стен воронки.

В воронку на тросе лебедки опускается железобетонное кольцо диаметром на 4-6 см меньше, чем исходное. После достижения дна кольцо устанавливается посередине, вертикально к стволу колодца. Следом опускаются еще кольца, соединяющиеся между собой посредством пластин и анкеров. Они опускаются до тех пор, пока верхнее не окажется выше уровня земли.

На последнем этапе следует выполнить гидроизоляцию швов и заполнить раствором из бетона и песка пространство между старыми и новыми звеньями.

Фильтром

Для метода очистки фильтром необходима метровая пластиковая или металлическая труба. Она перфорируется и оборачивается стальной сеткой с мелкими ячейками, выступающей в качестве фильтрующего материала, предотвращающего попадание песка в трубу. Труба опускается в скважину и вгоняется в грунт на дне, для большей устойчивости фиксируется к стенкам колодца анкерами.

Этот способ позволяет достичь следующего водоносного слоя, так как труба наполняется грунтом, илом и иными органическими породами, вытаскивается, очищается, погружается снова, и так до достижения требуемого результата.

Пластиковой трубой

Для этого понадобится пластиковая труба с гофрированными снаружи стенками. Она опускается внутрь колодца до дна. Когда труба доходит до прибывающего с большой скоростью слоя воды, следует осадить ее до самого дна, пространство между колонной и пластиковой трубой засыпать галькой, песком и цементом и залить водой.

Таким же образом необходимо опустить следующее звено трубы, соединить его с предыдущим, снова в свободное пространство засыпать бетонно-песчаную смесь. Повторять, пока последнее звено не достигнет уровня земли.

Этот способ позволяет защитить бетонную шахту от разрушения и деформации, продлевая срок ее эксплуатации. Кроме того, пластиковые трубы защищают шахту от плывуна. Единственный недостаток в том, что в случае повреждения их невозможно вытащить обратно.

Пробуренной внутри скважины

От дна шахты производится бурение до водоносного слоя. В скважину вставляется пластиковая обсадная труба, а в нее опускается глубинный насос, который с помощью помпы подает в колодец чистую воду без дополнительной фильтрации. Недостаток метода в том, что им невозможно воспользоваться без насоса, необходимого для прокачки после бурения.

Увеличение выработки в плывуне

Плывуны встречаются двух видов:

Если в процессе очистки пришлось столкнуться с первым видом, следует прекратить работы и приступить к выкапыванию нового колодца.

Если плывун ложный, его плавучесть нейтрализуется оказанием на него высокого давления. Такое давление можно создать, используя железобетонные кольца меньшего диаметра, чем звенья колонны.

Если плывун толще 2 м, через слой слабого грунта забивается труба с толстыми стенами диаметром 25 мм. Она помещается на глубину 20 м, до чистой воды, которая и должна заполнять колодец.

Очистка колодца после завершения углубления

После того как основные работы закончены, можно переходить к процессу очистки.

Он состоит из следующих этапов:

1. Стены колонны очистить ото мха, ила и отложений с помощью металлической щетки.
2. Продезинфицировать поверхности раствором хлорной извести.
3. Опустить в шахту слой фильтрующего щебня, устелить дно.
4. Откачивать воду до тех пор, пока она не станет прозрачной.

После того как колодец наполнится чистой водой, его можно вводить в эксплуатацию.
