Шинная пилорама

Жители загородных участков часто сталкиваются с необходимостью применения различных деревообрабатывающих устройств, которые используются в бытовых целях на приусадебном участке. Сегодня на рынке ручного и стационарного строительного инструмента присутствует широкий выбор устройств для обработки древесины, однако они довольно дорогостоящие. Наиболее востребованными из них являются пилорамы. В этой статье мы расскажем о том, как сделать шинную пилораму.

Назначение шинной пилорамы

Любые строительные работы или обслуживание построек сопровождаются колоссальными финансовыми затратами, которые связаны с обработкой древесины, к примеру, распиловка бруса, заготовка досок, изготовление стропил, балок или предметов мебели.

Главная задача самодельной шинной пилорамы заключается в высококачественном продольном распиле брёвен любого сорта древесины для получения необрезной и обрезной доски, шпона, реек, лафета, бруса и распила тонкомера. Шинная пилорама создана для изготовления небольших партий пиломатериалов, обработки неформатных заготовок для изготовления особого размера пиломатериалов.

Пилорама шинная бензиновая не нуждается в большой площади и может с легкостью монтироваться на ограниченном земельном участке. Бывают стационарные устройства, работающие от электрической сети, и автономные, функционирующие на бензине. Последний вариант очень удобен для выезда в лес и заготовки нужного пиломатериала на месте.

Наибольшая длинна заготовки, которую можно обработать на шинной пилораме своими руками, достигает семи метром. При этом сечение заготовки не превышает 40 см.

Средняя скорость распила при длине доски равной 3 м из соснового бревна, диаметром 25 см, составит на самодельной шинной пилораме примерно 7 мин.

Типы шинных пилорам

Самостоятельно можно создать два типа шинных станков:

  • с передвижением рабочего агрегата относительно обрабатываемых заготовок
  • с продольным методом подачи бревен.

Однозначно сказать, что какая-то пилорама хуже, а какая-то лучше, нельзя, потому что оба типа пилорам имеют свои плюсы и минусы. Например, во время перемещения рабочего агрегата вдоль заготовки человек может контролировать прилагаемые усилия, гарантируя более плавный ход и распил древесины на высокой скорости. А в случае подачи заготовки по направлению к распиловочному механизму существенно затрудняется контроль распиловки. Наименьшее увеличение силы толкания древесины становится причиной резкого возрастания нагрузки на шину и цепь. Вследствие чего цепь может заклинить или перегреется мотор. Тем не менее, такой вариант пилорамы не имеет дополнительных проводов, двигающихся за основным агрегатом.

Конечно, окончательный выбор типа устройства зависит от индивидуальных потребностей каждого человека. Однако не зависимо от выбранного типа пилорамы стоит повышенное внимание уделить созданию качественной основы, обеспечивающей снижение вибрации. Металлические швеллеры или рельсы являются лучшей основой, на которой будет стоять шинная пилорама. Чертежи подобных устройств в большом количестве присутствуют в интернете. Нужно лишь определиться с типом станка и можно приступать к созданию.

Шинная пилорама своими руками

Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:

  • точный схематический чертеж
  • швеллер или рельса из металла
  • патрубки различного диаметра
  • электрический мотор
  • шина и ведущая звёздочка от бензопилы
  • сварочный аппарат и электроды
  • электрическая болгарка и дрель
  • молоток, рулетка и мел.

Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.

Прежде всего нужно создать каркас в форме прямоугольника. В центре основания располагается шина. Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава. Ось дает возможность избежать перемещения шины в горизонтальной плоскости.

Чтобы предотвратить смещение по вертикали необходимо максимально плотно к шине на оси с двух сторон прикрепить два подшипника. Далее нужно надеть втулку, зажимающую подшипники, после чего ось стоит приварить к одной грани каркаса.

На противоположной стороне будет размещен электрический двигатель и система контроля натяжения цепи. Здесь даже придумывать ничего не нужно, просто используйте заводские запчасти от бензопилы. Главный барабан крепится на вал электрического силового агрегата и фиксируется при помощи продольной шпонки.

Конечным этапом сборки можно назвать центрование и надёжную фиксацию в корпусе. Особое внимание во время осуществления работ своими руками необходимо уделить монтажу мотора, который во время распиловки будет сильно вибрировать. По этой причине нужно обеспечить жесткую станину.

Теперь вы знаете, как сделать шинную пилораму своими руками. Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки.

Самодельная шинная пилорама, видео

Как своими руками изготовить шинную пилораму?

Большинство жителей пригородной зоны знакомы с необходимостью использования различного деревообрабатывающего оборудования, которое часто используется в бытовых целях на приусадебном участке. Современный рынок ручного и стационарного строительного инструмента изобилует различными моделями устройств для обработки древесины, к самым востребованным из которых можно отнести пилораму. При этом такое оборудование подразделяется на устройства шинного, дискового, рамного и ленточного типа в зависимости от используемого способа распиловки дерева.

Для чего используется шинная пилорама?

Человеком уже на протяжении длительного времени используется древесина разных пород для изготовления конструкций и предметов, используемых в быту. При этом люди постоянно старались своими руками усовершенствовать деревообрабатывающее оборудование. Ручная пила, которая не так давно считалась единственным механизмом для распиловки дерева в домашних условиях, медленно, но уверенно сдаёт свои позиции, уступая место станкам, работающим на электричестве или жидком топливе, которые значительно упрощают человеческий труд.

Ни одно строительство не обходится без значительных денежных затрат, связанных с обработкой древесины: распиловкой досок, сооружением стропильных конструкций или изготовлением предметов мебели. Естественно, все эти предметы можно приобрести в любой торговой сети, но не всегда это оправданно с финансовой точки зрения. Человек, который привык делать все своими руками вполне сможет собрать шинную пилораму – станок, благодаря которому можно смастерить любую беседку, деревянный сарай или гаражный бокс, баню или дом из сруба и множество других конструкций из древесины.

Основным предназначением пилорамы шиной конструкции изготовленной своими руками является высококачественная распиловка брёвен в продольном направлении для изготовления необрезных и обрезных досок, реек, лафетов и другого пиломатериала, используемого в строительстве. Самодельные шинные пилорамы разрабатывались для производства незначительных партий деревянных строительных заготовок нестандартных размеров и обработки разных пород древесины.

Для монтажа распиловочного оборудования шинной конструкции не требуется много места, что позволяет использовать её на небольшом участке земли. Естественно, такая пилорама не сможет полноценно заменить оцилиндрованный станок или резак, но вполне подойдёт для самостоятельной нарезки бруса и изготовления досок. На сегодняшний день существует стационарное оборудование, работающее от электричества и пилорамы, которые можно перемещать благодаря использованию бензинового двигателя, что очень удобно при заготовке пиломатериала в лесу.

Конструкции и виды шинных пилорам

На сегодняшний день можно рассматривать два вида шинных пилорам, которые реально изготовить своими руками:

  • с передвижением рабочего агрегата относительно обрабатываемой древесины;
  • с продольным способом подачи деревянных заготовок.

При этом выделить какую-либо модель, которая будет лучшей, нельзя, так как оба типа распиловочного оборудования обладают как достоинствами, так и недостатками. Так, при перемещении рабочего агрегата вдоль бревна у человека появляется возможность, контролировать прилагаемые усилия, тем самым обеспечивая равномерный ход и распиловку древесины на высоких скоростях.

При подаче бревна по направлению к распиловочному механизму значительно усложняется контроль распиловки. Достаточно слегка сильнее толкнуть дерево и это сразу приведёт к резкому увеличению нагрузки на шину и цепь. Из-за этого может произойти заклинивание цепи или перегрев мотора. Зато в таком механизме нет дополнительных проводов, которые двигаются за основным агрегатом. Естественно, конечный выбор конструкции пилорамы для изготовления своими руками зависит от индивидуальных предпочтений каждого человека.

Читать еще:  Как сделать рутарий своими руками? Сад корней

Но вне зависимости от выбранной конструкции нужно побеспокоиться о сооружении качественной основы, которая уменьшит вибрацию. Чаще всего для основы самодельной пилорамы шинного типа используют металлические швеллеры или рельсы. Нижнюю часть каркаса оснащают колёсиками для обеспечения свободного перемещения пилорамы или обрабатываемой деревянной заготовки.

Изготовление пилорамы своими руками

Прежде чем переходить к сборочному процессу, нужно побеспокоиться о наличии материалов и инструментов из следующего перечня:

  • схематический чертёж пилорамы;
  • швеллер или рельса из металла;
  • патрубки разного сечения;
  • электрический двигатель;
  • шина и ведущая звёздочка от бензопилы;
  • сварочный агрегат и электроды;
  • электроболгарка и дрель;
  • молоток, рулетка и мел.

Для изготовления шинной пилорамы своими руками используются запчасти от стандартной бензопилы. Рабочая часть состоит из шины, электродвигателя и системы сцепления, которые помещаются в отдельном корпусе.

Этапы сборки распиловочного механизма

Собрав самостоятельно пилораму шинного типа человек, получит незаменимого помощника для решения бытовых проблем. При этом для её самостоятельной сборки существует определённая последовательность мероприятий.

  1. Первым делом изготавливается каркас прямоугольной формы. По центру основания размещается шина. Учитывая, что на этот элемент будет производиться, высокая нагрузка он надёжно крепится с двух сторон.
  2. На ведомой звёздочке в большинстве случаев уже есть отверстие, предназначенное для крепления элемента на стальной оси из высокопрочного сплава. Ось позволяет избежать движения шины в горизонтальном направлении. Для предотвращения смещения по вертикали, максимально плотно к шине на оси с обеих сторон монтируются два подшипника.
  3. На следующем этапе надевается втулка, которая зажимает подшипники полосе чего ось приваривается к одной стороне каркаса. С противоположной стороны размещается электродвигатель и система контроля натяжения цепи. При этом не нужно ничего придумывать, а можно просто использовать готовые запчасти от бензопилы.
  4. Ведущий барабан закрепляется на валу электрического мотора и фиксируется посредством продольной шпонки.
  5. На финишном этапе конструкция центруется и надёжно фиксируется в корпусе.

Пристальное внимание при проведении работ своими руками нужно уделить креплению двигателя, который в процессе работы будет сильно вибрировать. Поэтому нужно позаботиться, чтобы станина под него имела достаточную жёсткость.

Установка конструкции на основу

После сборки рабочего блока его нужно закрепить на металлическом каркасе, изготовление которого своими руками состоит из несложных действий.

  1. Из прочных стальных трубок свариваются две заготовки, по форме напоминающие букву «П». Верхние части полученных заготовок фиксируются друг к другу посредством электросварки или болтов.
  2. По центру каркаса привариваются четыре патрубка размещённые вертикально. На каждом элементе по внешней стороне проделываются несколько небольших углублений на расстоянии 20 мм друг относительно друга на глубину до половины диаметра трубки.
  3. На рабочем узле также привариваются четыре трубки, внутреннее сечение которых должно соответствовать наружному диаметру патрубков, размещённых на основании. Размещение элементов, должно быть выполнено таким образом, чтобы патрубки на рабочем узле надевались на трубки несущей основы.

Такая конструкция необходима для обеспечения свободного перемещения распиловочного узла в вертикальном положении. Фиксация рабочего узла в необходимом положении по вертикали обеспечивается при помощи болтов.

Стационарная конструкция шинной пилорамы

Иногда самодельное распиловочное устройство размещается на бетонном основании. Благодаря этому можно обеспечить постоянную горизонтальность, но при этом значительно замедлиться процесс распиловки брёвен. Чтобы увеличить удобство и эффективность работы пилорамы шинной, своими руками можно дополнительно установить промежуточный передаточный механизм – сцепление.

Для этого потребуется между ведущей шестерёнкой и электрическим мотором смонтировать передачу ременного типа. На шестерёнке и валу электромотора монтируются шкивы, на которые будут натягиваться ремни. Для прижатия ременного изделия используются специальные ролики. Чтобы облегчить работу можно позаимствовать готовую конструкцию из мотоблока.

Ознакомившись с конструкцией и принципом действия шинной пилорамы, каждый желающий сможет собрать такой деревообрабатывающий станок своими руками. Такое распиловочное устройство качественно распускает бревна на доски любой толщины с достаточно высокой точностью. Если человек планирует заняться заготовкой пиломатериала или просто предстоит большое количество строительных работ связанных с деревом, то самостоятельное изготовление распиловочного станка шинного типа позволит сэкономить много времени, сил и денег при обработке, брёвен, досок и других деревянных изделий.

Электрооборудование, свет, освещение

Жителям небольших городков или поселков отлично известно, какую в их жизни роль играет любое деревообрабатывающее оборудование, которое, скорее всего, приходилось многим применять в своей работе. В наше время строительный рынок пестрит большим количеством разных моделей деревообрабатывающего оборудования, причем самыми востребованными являются пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, что отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.

Содержание:

Предназначение шинной пилорамы

Человек давно использует древесину разных пород для изготовления предметов, что необходимы ему для жизнедеятельности. В течение этого времени люди работали над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые использовались раньше, практически канули в лету. Пришли им на смену более современные и удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.

Любое строительство или обслуживание построек сопровождается большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок или деталей мебели. Все это, безусловно, вы можно приобрести в розницу в торговой сети, однако при покупке новенькой шинной пилорамы все расходы окупятся быстро, и с помощью собственного деревообрабатывающего станка вы построите дом, баню, гараж, дачный домик и летнюю беседку.

Основное назначение самодельной шинной пилорамы состоит в высококачественной продольной распиловке брёвен любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса и распиловки тонкомера. Пилорамы данного типа разработаны для производства небольших партий пиломатериалов, обработки нестандартных бревен и получения особого размера заготовок.

Шинные пилорамы не требуют для монтажа большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безусловно, цепная пилорама не станет заменой оцилиндровочному станку или венцевому резаку, но резать брус и изготавливать доску вы сможете своими руками. На фото шинных пилорам вы увидите, что различают станки, которые работают от электрической сети и являются стационарными установками, а также автономные варианты, работающие на бензине, с которыми можно выезжать в лес и заготавливать нужный пиломатериал.

Конструкция шинной пилорамы

Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического двигателя, шины и цепной пилы. Станина пилорамы имеет небольшой вес, поэтому её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно сравнительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, – на складе лесоматериалов или строительном участке.

Можно распиливать на шинной пилораме брёвна почти любой длины. А если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается очень выгодным при возведении дома или дачного домика для производства перекрытий.

Достаточно простой и удобной является конструкция прижимных упоров. Два прижима располагаются в конце и начале бревна, бревно винтами прижимают к упорным флажкам. В процессе распиловки можно опустить упоры на соответственный уровень.

Подвижную тележку можно смонтировать из стальной плиты, что имеет толщину 5-6 миллиметров. На ней предусматривают штурвал и упорный уголок. Затем ее ставят на ролики или подшипники. В качестве цепи для передвижения тележки можно применять цепь от комбайна. Использование заточенной цепной пилы продольного пиления гарантирует наличие ровной поверхности распила. Такую пилу фиксируют на специальной каретке, которая посредством рельс движется по станине.

Ее роль отлично выполняют два стальных швеллера, что имеют длину 8 метров и высоту 0,14 метра. На расстоянии метр-полтора по всей длине швеллеров проделывают отверстия, в которые принято устанавливать стяжки, к примеру, из отрезков водопроводной трубы. Вся конструкция изготовленной своими руками шинной пилорамы требует установки на стойки.

Силовым агрегатом на шинной пилораме может выступать трёхфазный электрический двигатель, который имеет мощность 5,5 кВт, или можно применять автоматический четырехтактный бензиновый мотор, мощностью 5,5 лошадиных сил. Скорость пиления в данном случае составляет соответственно 18,6 и 9,7 метров в секунду. Электродвигатель размещают сверху на специальных приваренных уголках.

Читать еще:  Вальмовая стропильная система: технология строительства

Шина и цепь на пилораме применяются обычные. При распиловке жёсткость шины исключает появление ряда дефектов, таких как, к примеру, волна, а точность распиловки доходит до ±1 миллиметра на 6 метров длины. Во время распиловки шиной толщина пропила не является больше, чем при использовании дисковой пилы. В конце устанавливают удобное фиксирующее устройство на шинное пилораме, что предназначено для закрепления бревна.

Принцип работы шинной пилорамы

Принцип действия шинной пилорамы схож с работой пилорамы ленточной. Бревно в процессе обработки лежит неподвижно, а распил осуществляется при помощи пилы, которая закреплена на движущейся каретке. Главное различие между этими моделями кроется в применении в работе цепной пилы, прикрепленной к шине.

Пильная цепь является намного дешевле тех, что установлены в ленточных пилорамах, быстрее и легче подготавливается к работе и отличается продолжительным сроком службы. А вот ленточное полотно нельзя использовать после работы на протяжении 10 часов, чтобы оно восстановило свои свойства. Если неправильно произведена заточка или разводка зубьев, то ленточное полотно приходит в негодность, а пиломатериал получается плохого качества или непригодным для использования.

Таким образом, использование в частном хозяйстве ленточного полотна сопряжено с множеством проблем. Пильные же цепи, что применяются в шинных пилорамах, не нуждаются в подобном уходе и тщательной подготовке к работе, о чем свидетельствует видео о шинной пилораме своими руками. Цепь затачивают и сразу же устанавливают на пилораму. К тому же даже при плохом качестве заточки не пострадает качество распила: оно будет отличным за счет жесткости шины, а волнистость и бочкообразность не возникнут ни при каких обстоятельствах.

Шинные пилорамы можно устанавливать в любых помещениях, если выполняется условие защиты электрического оборудования от воздействия осадков. Это должны быть закрытые помещения или открытые площадки. Пилораму размещают на ровной площадке. Под рельсовый путь при ее отсутствии принято ставить анкера. Рельсовый путь и шину на каретке выставляют горизонтально.

Распиловку на шинной пилораме совершают в горизонтальной плоскости, перемещая при этом ручным способом каретку с шиной. Перемещение проводят по направляющим элементам относительно обрабатываемого бревна, что расположено неподвижно. Ручку регулировки высоты поворачивают вручную, опуская или поднимая шину.

Для увеличения времени полезной службы новой цепи предварительно рекомендуется её погружать в масло и выдерживать в нем ночь. Если износилась ведущая звездочка, нельзя надевать на нее новую цепь, так как необходимо поменять старую звездочку, как показано на видео о шинной пилораме. Следите во время работы цепи за её натяжением, которое должно быть тщательно отрегулированным, и за смазкой шины, поэтому регулярно закачивайте масло масленкой в носовую звездочку шины.

Интенсивная работа на шинной пилораме вызывает надобность произведения регулярной заточки пильных цепей. Заточку в среднем принято делать каждые полтора – два часа, зависимо от плотности распиливаемой древесины. Для заточки пильной цепи нужно использовать заточной станок, который легко подстраивается под любой шаг пилы и угол заточки. Чтобы не допустить остановки процесса распиловки, рекомендуется всегда под рукой иметь запас запасных пильных цепей.

Изготовление шинной пилорамы

Шинная пилорама, изготовленная своими руками, станет надежным помощником в подсобном хозяйстве. Станину принято производить из 2 стальных швеллеров, что имеют длину 8 и высоту 0,14 метра. Кроме этого применяют металлические уголки или рельсы. Заготовки нужны такие, которые имеют идеальную прямую форму. По длине швеллеров проделывают отверстия диаметром близко 14-16 миллиметров на расстоянии приблизительно 1,5 метров, что можно увидеть на чертежах шинных пилорам.

В соответствии с количеством отверстий необходимо изготовить специальные стяжки из отрезков трубы для водопровода. Детали нужно закрепить при помощи болтов или шпилек с резьбой. Составляющие конструкции пилорамы, что предварительно подготовлены, нужно собрать вместе и установить на стойки. Число стоек зависит от длины. Крайние стойки размещают на расстоянии до одного метра от конца направляющих.

Для придания конструкции жесткости следует рационально зафиксировать раскосы. Затем установите подвижную тележку, которую получиться смонтировать из стальной плиты, толщиной 4-6 миллиметров, а длиной — 0,6 метров, зависимо от размеров электродвигателя. Для тележки подберите зажимные пластины и прокладки.

Элементы отвечают за обеспечение свободного передвижения механизма, как показано на видео о самодельных шинных пилорамах. При этом одновременно необходим предельно минимальный зазор. Стяжка прокладок выполняется с помощью болтов. Устраните поперечный люфт, прикрепив к тележке упорный уголок. Тележка может устанавливаться на ролики или подшипники.

На вале электрического двигателя напресован алюминиевый профиль с двумя ручьями. Усилие от мотора через два ремня передается на шкив, что размещается на режущем кронштейне. Шкивы, что по внешней кромке имеют диаметр 80 миллиметров, можно взять от мотоблока. Ведомый шкив усилие передает через валик, вращаемый на двухподшипниках, на звездочку, а потом на пильную цепь.

Цепь используется с целью передвижения тележки с пилой и мотором. Цепь на шинной пилораме должна быть хорошо натянутой, как на фото самодельной шинной пилорамы. Натяжение ремней и цепи можно делать вручную, фиксируя двумя болтами с гайками. Можно дополнительно поставить на натяжитель цепи натяжной болт, но усилий щипцов хватает, чтобы цепь была хорошо натянутой. Рекомендуется для облегчения работы цепи смазывать её постоянно машинным маслом.

Штурвал монтируют на одной из втулок звездочек, которые располагаются по краям направляющих. После этого можно заняться изготовлением фиксирующего устройства для бревна: в трубы диаметром 3-4 сантиметра вставляются подвижные штанги, что в стопор входят на необходимой высоте винтом М8. Закрепляются поверх штанг прижимающие детали, которые имеют длину не менее 1,5 сантиметров и кулачковые зажимы.

Использование самодельной пилорамы

После того, как сделали самодельную шинную пилораму, можно приступить к её монтажу. Пилораму устанавливают на направляющие рельсы с помощью четырех опорных роликов. Ролики можно переделать из натяжителей того же мотоблока. Запомните, что шина и цепь должны быть специальными для продольной распиловки. Чем цепь будет острее, тем легче пилить дерево. В день вам придется менять от 2 до 4 цепей. На фото шинных пилорам можно посмотреть характеристики цепи и шины.

Для установки толщины выпиливаемых досок можно установить вертикальный винт, в котором при вращении рамка передвигается с пильным агрегатом. Размер для начала выставляйте по линейке, а когда станете опытным рамщиком, у вас получиться устанавливать толщину заготовок по оборотам винта.

В начале работы закрепите бревно согласно чертежам шинной пилорамы своими руками, откройте на бачке с маслом кран, запустите электрический двигатель, опустите винтом рамку и можно начинать движение шинной пилорамы. Усилие, с которым по рельсам будет перемещаться пилорама, небольшое. Этот показатель зависит от толщины бревна, породы и сучковатости дерева, состояния древесины — сухая или свежая, а также от уровня наточенности цепи.

Изготовленная своими руками пилорама способна пилить любую древесину, но желательно использовать свежезаготовленную, а не высушенную, как говориться, запаренную. Пилить легче хвойные бревна, мягкие лиственные породы — ольху, клен, тополь, осину, тяжелее — ясень, вяз, дуб. Тяжелее всего работать с запаренной акацией, потому что у этой породы очень плотная и твердая древесина.

Самодельная пилорама способна распилить бревно, максимальная длина которого составляет 7 метров, а максимальный диаметр — 40 сантиметров. Скорость пиления древесного материала можно охарактеризовать так — трехметровая доска из сосновой заготовки, что имеет диаметр 25 сантиметров, пропиливается за 7 минут.

Таким образом, вы узнали, как сделать шинную пилораму самостоятельно. Шинная пилорама отличается высококачественной распиловкой древесины, точностью, компактностью, невысокой ценой шинной пилорамы, простотой конструкции, надежностью, малым весом, эргономичностью при эксплуатации, легкостью транспортировки, долговечностью и безопасностью. Если вам предстоит большая стройка, то самое время подумать об изготовлении шинного станка, что предназначен для продольной обработки бревен.

Читать еще:  Пиролизный котел своими руками

Шинная пилорама

Жители загородных участков часто сталкиваются с необходимостью применения различных деревообрабатывающих устройств, которые используются в бытовых целях на приусадебном участке. Сегодня на рынке ручного и стационарного строительного инструмента присутствует широкий выбор устройств для обработки древесины, однако они довольно дорогостоящие. Наиболее востребованными из них являются пилорамы. В этой статье мы расскажем о том, как сделать шинную пилораму.

Назначение шинной пилорамы

Любые строительные работы или обслуживание построек сопровождаются колоссальными финансовыми затратами, которые связаны с обработкой древесины, к примеру, распиловка бруса, заготовка досок, изготовление стропил, балок или предметов мебели.

Главная задача самодельной шинной пилорамы заключается в высококачественном продольном распиле брёвен любого сорта древесины для получения необрезной и обрезной доски, шпона, реек, лафета, бруса и распила тонкомера. Шинная пилорама создана для изготовления небольших партий пиломатериалов, обработки неформатных заготовок для изготовления особого размера пиломатериалов.

Пилорама шинная бензиновая не нуждается в большой площади и может с легкостью монтироваться на ограниченном земельном участке. Бывают стационарные устройства, работающие от электрической сети, и автономные, функционирующие на бензине. Последний вариант очень удобен для выезда в лес и заготовки нужного пиломатериала на месте.

Наибольшая длинна заготовки, которую можно обработать на шинной пилораме своими руками, достигает семи метром. При этом сечение заготовки не превышает 40 см.

Средняя скорость распила при длине доски равной 3 м из соснового бревна, диаметром 25 см, составит на самодельной шинной пилораме примерно 7 мин.

Типы шинных пилорам

Самостоятельно можно создать два типа шинных станков:

  • с передвижением рабочего агрегата относительно обрабатываемых заготовок
  • с продольным методом подачи бревен.

Однозначно сказать, что какая-то пилорама хуже, а какая-то лучше, нельзя, потому что оба типа пилорам имеют свои плюсы и минусы. Например, во время перемещения рабочего агрегата вдоль заготовки человек может контролировать прилагаемые усилия, гарантируя более плавный ход и распил древесины на высокой скорости. А в случае подачи заготовки по направлению к распиловочному механизму существенно затрудняется контроль распиловки. Наименьшее увеличение силы толкания древесины становится причиной резкого возрастания нагрузки на шину и цепь. Вследствие чего цепь может заклинить или перегреется мотор. Тем не менее, такой вариант пилорамы не имеет дополнительных проводов, двигающихся за основным агрегатом.

Конечно, окончательный выбор типа устройства зависит от индивидуальных потребностей каждого человека. Однако не зависимо от выбранного типа пилорамы стоит повышенное внимание уделить созданию качественной основы, обеспечивающей снижение вибрации. Металлические швеллеры или рельсы являются лучшей основой, на которой будет стоять шинная пилорама. Чертежи подобных устройств в большом количестве присутствуют в интернете. Нужно лишь определиться с типом станка и можно приступать к созданию.

Шинная пилорама своими руками

Перед началом сборочного процесса стоит приобрести все необходимы материалы и инструменты. Для того чтобы получилась шинная пилорама, видео создания которой представлено ниже, вам понадобится:

  • точный схематический чертеж
  • швеллер или рельса из металла
  • патрубки различного диаметра
  • электрический мотор
  • шина и ведущая звёздочка от бензопилы
  • сварочный аппарат и электроды
  • электрическая болгарка и дрель
  • молоток, рулетка и мел.

Чтобы изготовить шинную пилораму можно использовать составные части обычной бензопилы. Рабочая часть включает шину, электрический силовой агрегат и систему сцепления, которые расположены в отдельном корпусе.

Прежде всего нужно создать каркас в форме прямоугольника. В центре основания располагается шина. Принимая во внимание тот факт, что каркас будет подвергаться высоким нагрузкам, его необходимо надёжно закрепить с двух сторон. Ведущая звёздочка зачастую имеет отверстие, которое предназначено для монтажа элементов к металлической оси из высокопрочного сплава. Ось дает возможность избежать перемещения шины в горизонтальной плоскости.

Чтобы предотвратить смещение по вертикали необходимо максимально плотно к шине на оси с двух сторон прикрепить два подшипника. Далее нужно надеть втулку, зажимающую подшипники, после чего ось стоит приварить к одной грани каркаса.

На противоположной стороне будет размещен электрический двигатель и система контроля натяжения цепи. Здесь даже придумывать ничего не нужно, просто используйте заводские запчасти от бензопилы. Главный барабан крепится на вал электрического силового агрегата и фиксируется при помощи продольной шпонки.

Конечным этапом сборки можно назвать центрование и надёжную фиксацию в корпусе. Особое внимание во время осуществления работ своими руками необходимо уделить монтажу мотора, который во время распиловки будет сильно вибрировать. По этой причине нужно обеспечить жесткую станину.

Теперь вы знаете, как сделать шинную пилораму своими руками. Такой агрегат обеспечивает осуществление высококачественной распиловки древесины. Главные характеристики шинной пилорамы: точность, компактность, невысокая цена, простая конструкция, надежность, малый вес, эргономичность во время работы, легкость транспортировки.

Самодельная шинная пилорама, видео

САМОДЕЛКИН ДРУГ

Мобильная шинная пилорама своими руками

Самодельная и мобильная шинная пилорама позволяет распиливать бревна диаметром 35 см в диаметре на доски и брус , самостоятельно для своих хозяйственных нужд. Простота конструкции и мобильность цепной пилорамы собранной своими руками по образу «PORTAMILL» решат проблему дорогостоящих пиломатериалов, потому что распускать бревна на доски и брус самому намного выгоднее. Для изготовления мобильной пилорамы понадобится проф труба 40 х 20 х 2 мм в количестве 2 шт длинною по 6 метров каждая, для направляющей лестницы. Ручка толкателя сделана из проф трубы с сечением 30 х 30 длинна составляет 1500 мм. Тележка на которой установлены ролики и крепление подъемного механизма пилы и сам толкатель, сварена из профиля и отделана листовым металлом толщиной 3 мм. Подъемник сделан из проф трубы 40 х 40 мм длинной 700 мм и дополнительно 450 мм для фиксации толкателя из трубы 30 х 30 мм , шпилька М-18 длинна 700 мм, все остальные материалы, уголок, труба и прочее, вообщем что было под рукой-то и пошло в дело)

Три верхних ролика для тележки заказывались у токаря, в качестве роликов фиксирующих тележку в нижней части стоят подшипники на болтах М-10.

Пилорама предназначена для бытовых нужд по хозяйству. Бензопилу рекомендуется брать с объемом двигателя не менее 50 см³ у меня установлена «Stihl 660» цепь под углом 10° . Длинна направляющей лестницы составляет 4700 мм.

Основные преимущества самодельной пилорамы-это конечно же мобильность, а именно направляющая лестница с легкостью размещается на багажнике легкового автомобиля, тележка с подъемным механизмом располагаются в багажнике, тоесть такую пилораму легко транспортировать на дальние расстояния и производить распиловку древесины непосредственно в выделенной делянке (лесу) предварительно расчистив и выровняв площадку под установку направляющей лестницы. На втором месте естественно удобство использования, потому как нет необходимости поднимать бревно как на стандартных пилорамах логосоль и удобно регулировать толщину доски. Линейка еще не установлена, потому как не хватило времени.

Оригинал пилорамы попался на просторах интернета (Цепная пилорама Portamill) Собирал без чертежей по картинке (на глаз) по месту как счел нужным внес свои коррективы. Себестоимость пилорамы (без цепной пилы) составляет порядка 5 тысяч трублей

  1. сварочный аппарат
  2. дрель
  3. УШМ(болгарка)
  4. набор гаечных ключей
  5. напильник
  6. слесарный и измерительный инструмент
  7. уровень

Материалы

  1. проф труба для направляющей лестницы 40 х 20 х 2 мм 2 шт длинной по 6 метров каждая
  2. труба 30 х 30 мм для ручки толкателя, длинна 1500 мм
  3. листовое железо толщина 3 мм
  4. подъемник 40 х 40 мм длинна 70 см
  5. фиксатор толкателя (труба) 30 х 30 мм длинна 45 см
  6. шпилька М-18 длинна 70 см
  7. подшипники
  8. ролики
  9. болты М-10
  10. краска
  11. тросик

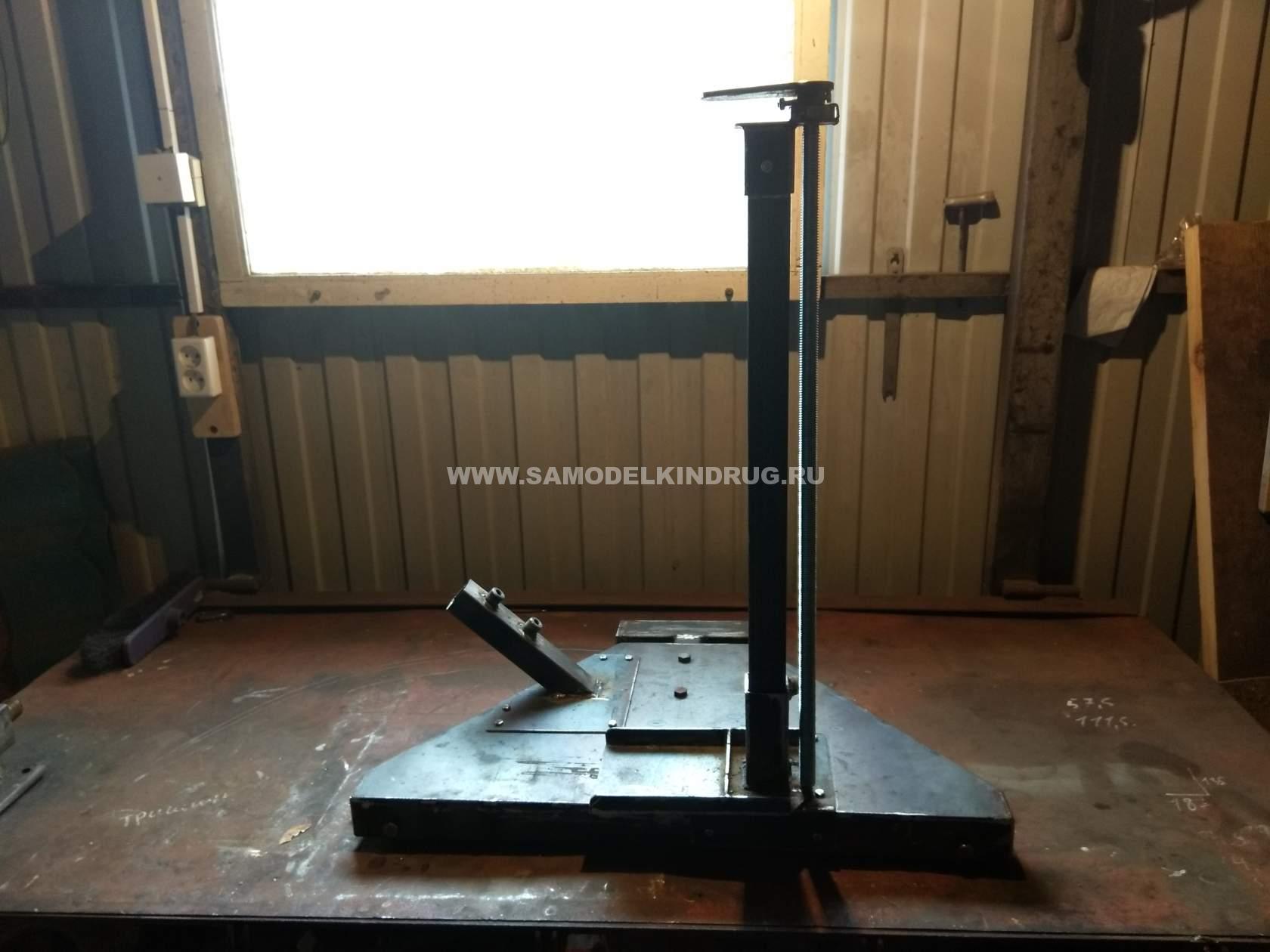

Пошаговые фото сборки самодельной мобильной шинной пилорамы своими руками. Тележка сделана из профиля и обварена листовым металлом 3 мм. Ролики заказывались у токаря. Крепление толкателя и подъемный механизм цепной пилы. Тележка полностью в сборе и готова к работе, осталось поставить только бензопилу. Тележка на направляющей лестнице. Сборка подъемного механизма. Автор: Владимир Охтеменко
