Ручная заточка спиральных сверл

Порядок заточки сверл в домашних условиях

Рассказываем как заточить сверло по металлу правильно при помощи точила, болгарки и приспособлений. Основные требования и правила заточки в домашних условиях. Особенности восстановления победитовых и ступенчатых сверл. Угол заточки, использование шаблонов.

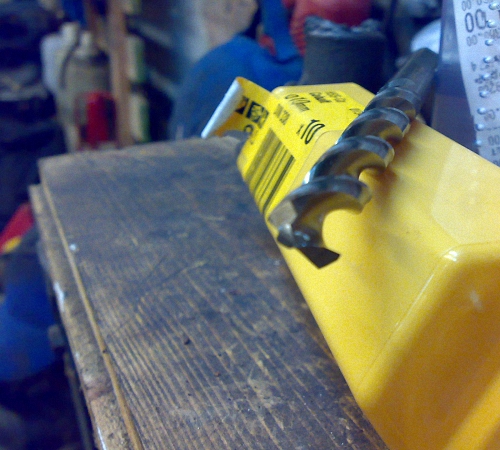

Со временем даже самое качественное сверло затупляется, все хуже входит в металл и не позволяет проделать ровное отверстие требуемой точности. В большинстве случаев ничего не остается, как заточить сверло по металлу, не отходя от рабочего места. Заточка сверл позволяет в полной мере восстановить их характеристики и работоспособность. Конечно, приобрести новое изделие намного проще, чем устранить проблему своими руками. Чтобы правильно заточить, вовсе не обязательно наличие специального оборудования: восстановить сверло можно с применением несложного инструмента.

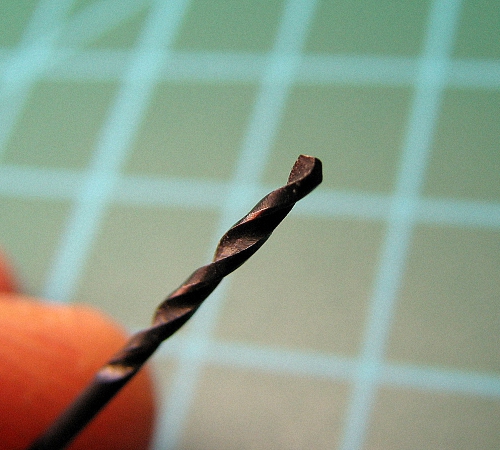

Как определить необходимость заточки сверла

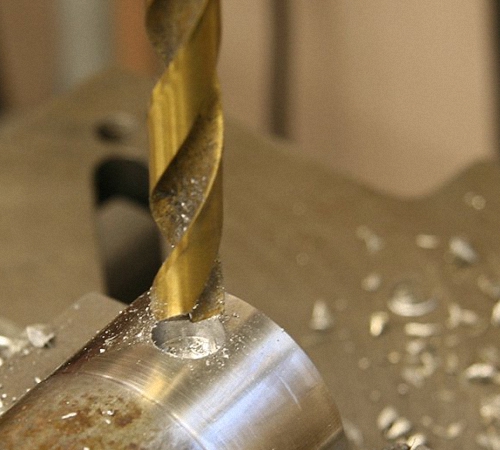

Потребность в заточке сверла определяется при появлении одного из следующих признаков:

• повышенного шума в процессе погружения в металл;
• появления мелкой стружки;
• сильного нагрева изделия.

Затупленное спиральное сверло при трении издает неприятный для слуха высокочастотный звук. Потому следует немедленно остановить работу и перейти к заточке инструмента, иначе он слишком перегреется и не будет подлежать восстановлению.

Ухудшение наточки сверла также можно заметить по прекращению образования спиралевидной непрерывной стружки, появлению мелких частиц металла.

Приспособления для заточки

Большинство приспособлений позволяет точить режущий инструмент размером 3–19 мм. Для восстановления спиралевидных изделий применяются как специализированные, так и обыкновенные станки с электроприводом и системой подачи, которые можно собрать самому и установить в гараже либо подсобном помещении.

Для работы в домашних условиях нет смысла покупать дорогостоящее профессиональное оборудование: можно ограничиться точильным кругом в паре с держателем либо вовсе выполнить выправку изделия вручную.

При помощи болгарки

Чтобы заточить сверла по металлу болгаркой, необходимо соблюдать следующую последовательность работ:

• изделие вертикально зажать в тисках;
• сначала обработать тыльную кромку до удаления следов износа;
• рабочую грань обточить под 120°.

Для недопущения перегревания сверла контакт его со шлифовальным диском должен длиться не более 1–2 секунд. Эффект достигается за счет многократного снятия тонкого слоя металла с рабочей грани.

Для установления угла заточки можно воспользоваться пластиковым шаблоном, периодически прикладываемым к поверхности.

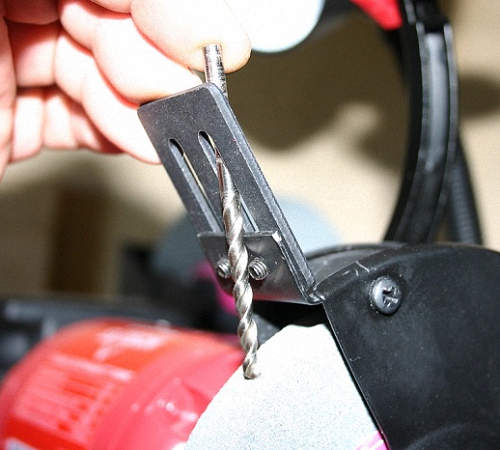

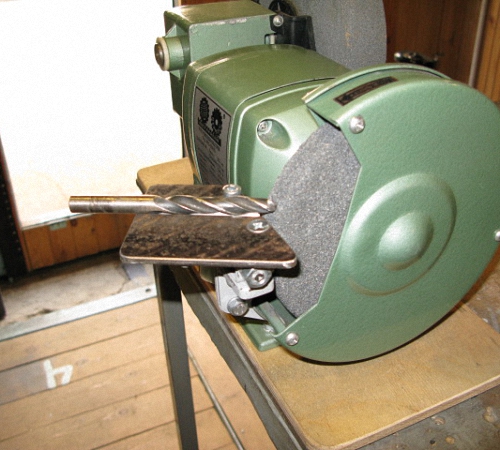

Заточка на точиле

Если опыт не позволяет определить уровень износа сверла по металлу и выполнить его оправку на точиле «на глаз», нужно воспользоваться специальным приспособлением – держателем, устанавливаемым вблизи рабочего диска. Во избежание смещения фиксатор надежно прикрепляется посредством болтового соединения.

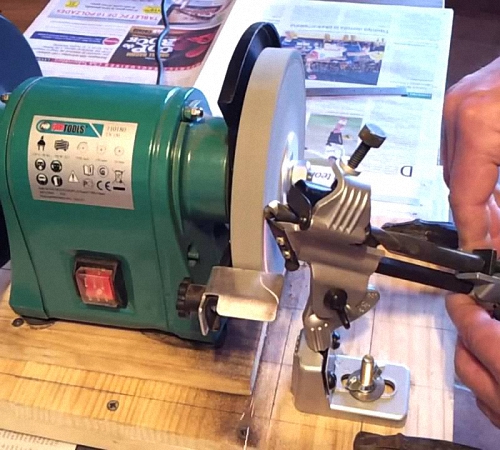

На обточном станке затачивание сверл по металлу не представляет никакой сложности.

Инструмент закрепляется в фиксаторе, включается точило, и рабочие кромки слегка прижимаются к кругу под нужным углом. При наличии мелких зазубрин перед точением их следует удалить равномерно со всех сторон.

Работать на станке следует осторожно. Сверла больших диаметров способны нагреваться до значительных температур, что приводит к уменьшению прочностных характеристик металла.

При помощи насадки на дрель

Заточка производится в таком порядке:

• на дрель ставится насадка;
• в отверстие требуемого диаметра устанавливается сверло;
• включается дрель, изделие обтачивается с одной стороны;
• для отладки противоположной режущей грани инструмент поворачивается на 180°.

Применение насадки имеет некоторые особенности:

1. Качественная и эффективная заточка возможна только для незначительно затупившихся сверл. При наличии глубоких повреждений, как правило образующихся при значительном перегреве металла, восстановить инструмент не получится.
2. Фиксированный угол заточки. Насадка подходит только для сверл, используемых для работы с определенными материалами.

Несмотря на имеющиеся конструктивные недостатки, применение насадок позволяет значительно ускорить и упростить восстановление рабочих кромок сверла по металлу. Популярность также обусловлена невысокой стоимостью приспособлений.

Заточка напильником или надфилем

1. Твердость материала. Даже самый лучший напильник сотрется, прежде чем исправит режущий инструмент.
2. При использовании алмазных либо абразивных брусков невозможно вручную выдержать нужный угол.

Порядок заточки сверла

Для качественной оправки затупившегося сверла рекомендуется применение дополнительных приспособлений.

В качестве простейшего можно использоваться втулку, внутренний диаметр которой соответствует поперечному размеру режущего инструмента, жестко зафиксированную под требуемым углом. При подборе такой втулки особое внимание уделяется точности и плотности входа сверла внутрь шаблона, так как отклонение даже в несколько градусов существенно снизит качество восстановления кромок.

Приспособление можно оснастить набором алюминиевых либо медных трубок, соответствующих типовым диаметрам сверл. Нередко умельцы дополняют изделие деревянным бруском, в котором проделаны отверстия различных диаметров.

• обеспечение точного положения инструмента и его перемещения относительно точила;
• выполнение функции упора, не позволяющего обрабатываемому изделию отходить назад.

Заточка сверл с использованием приспособления из дубового бруска позволяет точно выставить требуемый угол.

Также режущий инструмент можно легко восстановить на самодельном заточном станке.

Правильный угол

Существует зависимость от материала заготовки угла заточки сверла по металлу, таблица которой приведена ниже.

Таким образом, чем мягче металл заготовки, в которой требуется проделать отверстие, тем угол тупее.

Доводка после заточки

Работа проводится на специальных кругах для доводки, сочетающих грубую обработку металла с финишной.

Диски изготавливаются из относительно мягкого материала, позволяющего убрать царапины, наплывы и прочие незначительные дефекты поверхности. Устранение их осуществляется без изменения геометрических параметров режущих граней. Обычно такие круги ставятся на перфоратор либо болгарку, фиксируются и надежно зажимаются, благодаря чему появляется возможность обработки сверла, зажатого в тисках либо ином приспособлении.

Кроме доводочных дисков, довести режущие поверхности до совершенства можно при помощи наждака, установленного на дрель или болгарку.

Проверка заточки

• длины рабочих граней;
• положение вершин углов;
• угол наклона винтовой канавки;
• угол продольной грани.

Подточка сверла

Для сверл по металлу диаметром от 10 мм требуется дополнительная подточка передней кромки.

Смысл такой операции заключается в увеличении угла режущей грани и уменьшении наклона передней кромки. Цель – придание металлу стойкости к крошению и повышение рабочего ресурса режущего инструмента.

Кроме того, подточка позволяет сузить поперечную кромку, из-за чего материал заготовки по центру отверстия скоблится, что облегчает сверление. Дополнительная обработка сверл с небольшим задним углом позволяет снизить силу трения внутри отверстия.

Проверка правильности заточки сверла

• угла между перемычкой и режущей кромкой;
• угла вершины;
• длины рабочих граней.

Подобный угломер можно изготовить из обычного металлического транспортира. Лишнюю часть следует отрезать, потому как при точении сверл по металлу углы до 30° не применяются.

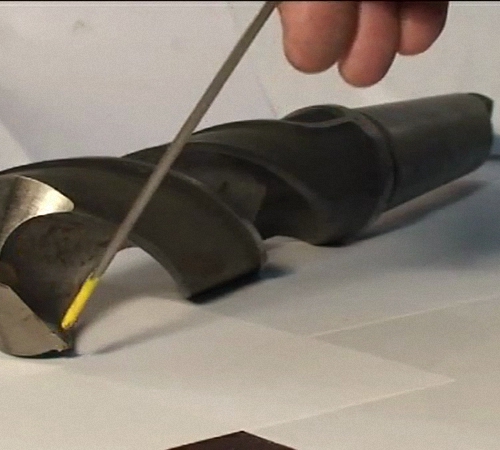

Контроль заднего угла осуществляется опосредованно через определение угла заострения.

Для самостоятельного изготовления шаблона достаточно перенести требуемые углы на лист металла. В качестве эталона можно применить новое, еще не использованное изделие.

Для проверки правильности заводской заточки заготовка из любого мягкого металла просверливается на глубину 1 см, после чего замеряется диаметр полученного отверстия. Он должен в точности соответствовать заявленному типовому размеру сверла.

Неправильное восстановление рабочих кромок, если клинья их несоразмерны друг с другом либо заточены они под различными углами по отношению к оси инструмента, вызовет биение сверла. В итоге диаметр отверстия будет большим.

Также правильность заточки можно легко выявить по типу стружки, выходящей при сверлении металла. При разбежке в углах инструмент будет заходить туго, придется прикладывать значительно большие усилия для погружения его в металл.

Важные правила

1. Главное требование, которого следует придерживаться при разработке конструкции станка для точения: изделие должно оставаться неподвижным, не вращаться вокруг своей оси. Если оно повернется хотя бы на градус, выправку придется повторять заново.
2. Поверхность круга или заточного диска должна быть идеально ровной. Потому периодически ее необходимо править эльборовыми насадками.
3. По окончании работы восстановленному инструменту для сверления металла следует дать остыть в естественных условиях и только затем выполнять проверку геометрических параметров посредством шаблона.

Длины режущих граней должны отличаться одна от другой не более чем на 0,1–0,3 мм. Данное правило особенно важно для инструмента небольшого диаметра.

Можно ли восстановить победитовое сверло

Инструмент с напаянным твердым металлом затачивается теми же способами, как и обычный, небольшого диаметра, – подточкой поверхности задней части. Убирать материал необходимо полностью, вплоть до самой напайки. Если пластина стерлась до поверхности стержня, желательно также подтачивать и переднюю часть до снижения толщины напайки по центру. Работу выполнять нужно с максимальной осторожностью, чтобы не срезать лишний ценный металл.

При обработке необходимо следить за нагревом режущего инструмента, так как чрезмерное повышение температуры может привести к растрескиванию или излому пластины по контуру спайки. Для охлаждения допускается использование любой жидкости, например чистой холодной воды. Но если металл уже раскалился и приобрел красноватый оттенок, принудительно охлаждать его нельзя: инструмент обязательно треснет.

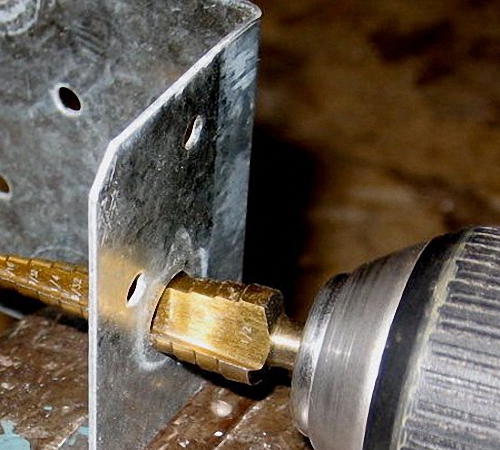

Особенности заточки ступенчатых сверл

Ступенчатые сверла по металлу производятся в нескольких конструктивных исполнениях, каждая модель при этом предназначена для устройства отверстий диаметром 4–32 мм. Это дорогостоящий, но очень качественный инструмент, способный прослужить до 2 лет даже при интенсивном использовании.

По рекомендациям производителя возможна заточка ступенчатых сверл по металлу, но только некоторых моделей. Остальные восстановлению и последующему повторному применению не подлежат.

В отличие от обычных конусные сверла заточить непросто: при неправильном выполнении работы режущая кромка инструмента может прийти в негодность.

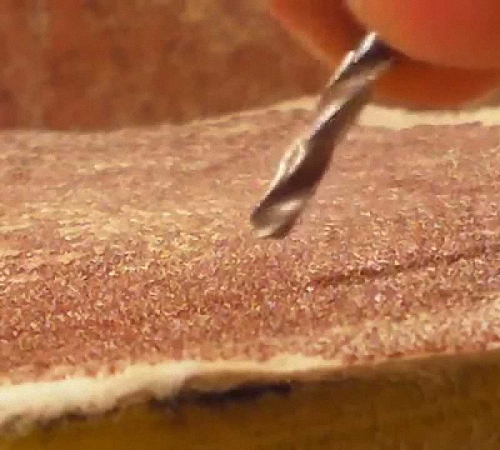

Для возвращения к жизни ступенчатого резца используется наждачная бумага, которой оборачивается специальный вращающийся диск. При этом обработку можно проводить как при помощи станка для концевых фрез, так и руками. Первый вариант применяется для изделий со спиралевидными канавками, второй – для инструмента с прямыми полостями.

А вы сталкивались когда-нибудь с необходимостью заточки сверла по металлу в домашних условиях? Все ли у вас получилось или возникли какие-то затруднения? Поделитесь, пожалуйста, собственным опытом в комментариях.

Как заточить сверло по металлу и бетону своими руками

Не требует особых доказательств, что сверло в процессе работы теряет остроту режущей части, то есть, говоря попросту, тупится. Тупое сверло не доставляет беспокойства до тех пор, пока не оказывается нужным. Вот тогда неожиданно выясняется, что работать изношенным или тупым сверлом невозможно.

Остается только сожалеть о том, что вовремя не восстановлены геометрия и размер сверла. В этой статье будет рассказано, как заточить спиральное сверло, а также сверло с твердыми напайками для сверления бетона.

Как правильно заточить сверло спирального типа

О заточке сверла по дереву можно не беспокоиться, таким сверлом можно работать многие месяцы и даже годы без всякой заточки. К сожалению, такого нельзя сказать о сверле по металлу, которое должно быть обязательно острым. То есть, сверлить металл можно исключительно острым, хорошо заточенным сверлом.

Для потери остроты сверла характерен резкий скрип в начале сверления. Не заточенное вовремя сверло сильнее выделяет тепло и таким образом, изнашивается еще быстрее, чем острое.

Заточить сверло можно на специальных станках или с помощью приспособлений. Естественно, при наличии возможности, предпочтительнее сделать это на специальном оборудовании. Но в домашней мастерской таких станков, как правило, нет, поэтому приходится использовать обычный электрический точильный станок с камнем.

Основные составные части спирального сверла.

Вид заточки зависит от формы, которую следует придать задней поверхности сверла и может быть одноплоскостным, двухплоскостным, коническим, цилиндрическим и винтовым.

Заточка сверла проводится по задним граням. Оба зуба (пера) сверла следует заточить абсолютно одинаково. Вручную сделать это нелегко. Также непросто вручную выдержать нужную форму задней грани и нужный задний угол.

1. Одноплоскостная заточка сверла характерна тем, что задняя поверхность пера выполнена в виде одной плоскости. Задний угол при этом колеблется в пределах 28-30°. Сверло просто приставляется к кругу, таким образом, чтобы режущая часть шла параллельно кругу и не вращая, не перемещая сверла производится заточка.

При такой заточке во время сверления могут выкрашиваться режущие кромки сверла, что является недостатком данного способа заточки. Это самый простой способ ручной заточки, который можно применять для тонкого сверла диаметром до 3 мм.

2. Сверла диаметром более 3 мм предпочтительно затачивать конически. Вручную без навыков такую заточку выполнить сложно, но возможно. Сверло берется левой рукой за рабочую часть как можно ближе к заборному конусу, а правой рукой за хвостик.

Сверло прижимается к торцу шлифовального камня режущей кромкой и поверхностью задней части, и слегка покачивается правой рукой, создавая при этом на задней перьевой грани конусную поверхность. Сверло в ходе заточки не отрывается от камня, движения руки медленные и плавные. Для второго пера все повторяется аналогично.

Подводи сверло режущей кромкой к шлифовальному кругу.

Покачиваем сверло в низ, а потом опять вверх.

При заточке нужно постараться максимально выдержать первоначальную форму заводской поверхности задней части, чтобы сохранить нужные задние углы. Если заточка сделана правильно, то на сверлах диаметром до 10 мм она вполне достаточна. При диаметрах выше 10 мм данную заточку можно улучшить, подточив переднюю поверхность, как показано на фото:

Подточка передней поверхности.

В чем смысл подточки? За счет уменьшения переднего угла и увеличения угла режущей кромки возрастает стойкость к выкрашиванию, что увеличивает ресурс сверла. Кроме того, ширина поперечной кромки становится меньше. Поперечная кромка не сверлит, а скоблит металл в центральной части отверстия. На втором рисунке хорошо видно, что здесь она укорочена, что облегчает сверление.

Для сверл с выбранным маленьким задним углом можно дополнительно подточить заднюю поверхность. Сверло при этом меньше трет в отверстии сверления задней поверхностью. См. фото:

Подточка задней поверхности.

В производственных условиях после заточки, как правило, делается доводка, которая сглаживает поверхность, убирая мелкие зазубрины. Сверло, на котором сделана доводка, меньше изнашивается, чем просто заточенное сверло. Если есть возможность, делать доводку следует обязательно.

Для доводки нужно использовать шлифовальные круглые камни из карбида кремния зеленого (марка 63С, зернистость 5-6, твердость М3-СМ1) на бакелитовой связке, а также круги из эльбора ЛО (зернистость 6-8) на бакелитовой связке.

Ниже представляем вашему вниманию отличную подборку обучающих видеороликов посмотрев которые вы точно сможете заточить свои сверла.

Инструменты

В процессе эксплуатации сверла оно теряет остроту и нуждается в заточке. Сверление с помощью изношенного и тупого сверла длится очень долго и приводит к его поломке. Для того, чтобы сверла прослужили вам долго, следует периодически их затачивать. О том как выполнить заточку сверл вручную, рассмотрим далее.

Оглавление:

Разновидности и конструкция спирального сверла

Для того, чтобы получить высококачественное отверстие используются сверла. В соотношении с их конструктивными особенностями, различают несколько разновидностей сверл:

• сверла спирального типа;
• сверла перового типа;
• сверла, используемые для получения глубоких отверстий;
• сверла центровочного типа;
• сверла, которые имеют дополнительные твердосплавные элементы.

Чаще всего, в домашнем и профессиональном сверлении используют сверла спирального типа. Об их конструкции и особенностях и поговорим далее.

Спиральные сверла могут иметь как конический, так и цилиндрический хвостовик, кроме того, различают варианты сверл, предназначенные для сооружения глубоких отверстий. Среди основных элементов спирального сверла отметим:

• режущую часть;
• переднюю и заднюю части;
• кромку поперечного назначения;
• канавку;
• ленточную часть.

На поверхности сверла находятся две основные кромки, отвечающие за прорезывание сверла. Они образуются в следствии пересечения канавок, расположенных спереди и сзади по отношению к сверлу. Основная функция канавок — выход стружки, образующейся в процессе сверления.

Кроме того, сверло имеет ленточку, которая представляет собой узкую полосу, имеющей форму цилиндра, именно с ее помощью сверло определяет направление движения. На наружном диаметре сверла находится угол, под которым наклоняется винтовая канавка, в стандартных вариациях сверл он составляет от двадцати до тридцати градусов. Угол, под которым наклоняется перемычка в поперечном направлении, составляет от пятидесяти до шестидесяти градусов. Кроме того, различают углы заднего, переднего и верхнего направления.

Предлагаем ознакомиться с основными разновидностями спиральных сверл:

1. Сверло спиральное с цилиндрическим хвостовиком.

Данный вариант сверла отличается наличием хвостовика в форме цилиндра. Если сверла используются в сверлильных станках, то их диаметр составляет от двух до двадцати миллиметров, для длинных вариантов, и двадцать пять тридцать длинные варианты сверла. Длинные сверла отличаются наличием в два или три раза большей рабочей области, нежели короткие.

Если для изготовления сверла используется углеродистая или легированная сталь, то они не имеют лапки. В противном случае, лапка присутствует на сверлах, диаметром более трех миллиметров. Если диаметр сверла более двенадцати миллиметров, то на нем присутствует лапка.

2. Сверло спиральное с коническим хвостиком.

Данные варианты сверл имеют диаметр от шести до восьми миллиметров. При этом, длина их является стандартной, однако возможен вариант удлинения. Если планируется выполнять сверление в особо сложных условиях, то следует приобрести заказные варианты сверла, имеющие усиленный конический хвостовик.

Витой вариант спирального сверла изготавливается не с помощью фрезерования детали, а завиванием прокатных стержней. Витые сверла отличаются наличием такого же сечения, как и фрезерованные. Различают несколько вариантов витых сверл:

• сверла, у которых присутствует хвостовик;
• с наличием укороченного цилиндрического хвостовика;
• с различными по завивке верхней и нижней частями;
• с хвостовиком запрессованного типа.

Витые спиральные сверла используются чаще, так как их применение помогает значительно уменьшить расход металла. Сверло спиральное твердосплавное отличается наличием твердосплавной пластины, установленной внутри прямоугольного сплава. Различают множество вариаций данных сверл, которые имеют диаметр от шести до двадцати пяти миллиметров и отличаются наличием хвостовика конической формы. Твердосплавные сверла с хвостовиком в форме цилиндра имеют диаметр от пяти до двенадцати миллиметров. Первый вид данных сверл имеет как длинный, так и укороченный вариант исполнения, а второй выпускается только в стандартном исполнении.

Для того, чтобы жесткость сверла находилась на высоком уровне, его рабочая область уменьшается в длине. Поэтому данные сверла способны выдерживать очень большие нагрузки. Твердосплавные сверла выпускаются в диаметре от двух до пяти миллиметров. Сверла, имеющие больший диаметр имеют только вставки из твердого металла. Для того, чтобы уменьшить трение между направляющей частью сверла и отверстием, внешний диаметр на пластине уменьшают в размере.

Ручная заточка спиральных сверл: особенности и технология

В зависимости от сферы применения, сверла используются для проделывания отверстий в деревянных, бетонных, металлических поверхностях. Сверла для работы с деревянными поверхностями практически не нуждаются в периодической заточке. Однако, сверла для работы по металлу, приходят в неисправность, если их не затачивать. Для сверления металла потребуется острое и хорошо заточенное сверло, в противном случае, существует риск проделывания неровного отверстия.

Для того, чтобы определить необходимость заточки сверла, достаточно использовать его в работе. Если в процессе сверления сверло издает неприятные скрипящие звуки, то необходимо его заточить. Кроме того, не заточенные сверла быстро нагреваются, деформируются под воздействием высокой температуры и изнашиваются.

Для заточки сверла используется специальное оборудование в виде станков или иных приспособлений. Если у вас имеется такой станок, то лучше отдать предпочтение данному приспособлению для заточки сверл. Однако, чаще всего, процесс заточки сверл осуществляется вручную, при этом используются стандартные точильные станки, оборудованные камнями.

Технология заточки спирального сверла напрямую зависит от формы, которую оно будет иметь в дальнейшем. Сверло бывает однополосной, двухполосной, конической, винтовой или цилиндрической формы. Затачивать сверло необходимо исходя из его задних граней. Каждое перо сверла затачивается одинаково. Для проверки точности заточки специалисты используют специальное оборудование. С помощью ручной заточки сверл очень тяжело добиться ровности пер. Особые сложности возникают в процессе заточки формы задних граней и угла между ними.

Заточка спиральных сверл одноплоскостного типа отличается определенными характеристиками, суть которых состоит в том, что задняя часть инструмента имеет только одну плоскость. Угол колебания задней части составляет от двадцати восьми до тридцати градусов. При этом, сверло необходимо установить на круг таким образом, чтобы оно находилось в одной параллели с режущей частью. Сверло находится в одном положении по отношению к вращающемуся кругу, таким образом производится его заточка.

Если рассматривать недостатки данного метода сверления, то следует отметить выкрашивание режущих частей сверла, в процессе работы. Кроме того, данные метод заточки актуален только для сверл, диаметр которых не превышает трех миллиметров.

Конический метод заточки сверл используется в том случае, если сверла имеют большой диаметр. Данный вариант заточки отличается особыми сложностями в исполнении и требует от человека, который его использует, особых навыков. Необходимо взять сверло левой рукой за поверхность рабочей части. В правую руку помещается та часть сверла, на которой присутствует хвостовик. Сверло необходимо прижать к торцевой части шлифовального станка, постепенно покачивая руками, сверло перемешается по кругу, таким образом создается перьевая конусная поверхность. В процессе заточки нельзя отрывать сверло от поверхности шлифовального круга. Кроме того, движения должны отличаться плавностью и равномерностью. Такие же манипуляции следует провести со вторым пером.

В процессе заточки старайтесь, чтобы форма сверла осталась такой же как раньше. Так как смещение заданных углов, приведет к потере функциональности сверла. Данный вариант заточки подходит для сверл диаметром от трех до десяти миллиметров. Однако, для того, чтобы выполнить правильную заточку сверла следует очень потрудиться.

Если диаметр сверла больше десяти миллиметров, то следует сначала подтачивать переднюю часть сверла, а затем остальные его грани. Подточка передней поверхности необходима для того, чтобы увеличить длительность эксплуатации сверла с помощью уменьшения переднего угла сверла. С помощью поперечной кромки осуществляется не сверление, а скобление металла, поэтому ее подточка улучшает качество сверления.

Если сверло отличается наличием небольшого заднего угла, то он также поддается заточке. Таким образом, уменьшается трение сверла. Заточка с помощью профессионального оборудования завершается доводкой, с помощью которой удается сгладить поверхность и избавиться от различного рода сколов. Сверло, которое подвергалось доводке отличается лучшими эксплуатационными характеристиками, нежели инструмент, который заточили вручную. При наличии возможности совершения доводки, воспользуйтесь ней. Для того, чтобы сделать доводку потребуется наличие специальных шлифовальных камней, выполненных из кремниевых или карбидовых пород.

Приспособление для заточки спиральных сверл из победита

Сверла из победита хотя и отличаются высокой прочностью, но все же также способны затупляться. Тупые сверла неудобны в эксплуатации, они издают неприятные звуки и очень быстро изнашиваются. Для того, чтобы сэкономить на покупке нового сверла, следует его заточить. Для того, чтобы заточить сверло из победита потребуется наличие заточного станка с электроточилом, алмазного камня и жидкости для охлаждения. Сверла из победита невозможно заточить с помощью обычного наждачного камня. Перед началом заточки следует рассмотреть сверло, определить размер его режущей части. Если значение высоты режущей части более одного сантиметра, то заточку можно проводить. В противном случае, сверло следует заменить на новое.

Учтите, что от твердости материала зависит скорость работы точильного оборудования. Обороты, по которым движется камень, в процессе заточки сверла из победите уменьшаются в несколько раз, чем в процессе заточки обычных сверл. Для того, чтобы выполнить заточку сверла, оно не постоянно контактирует с камнем, а периодически к нему прикасается. Сверло из победита не нуждается в длительной заточке, весь процесс длится не более пяти минут. Относитесь к данному процессу с особой внимательностью, чтобы не срезать сверло. Достаточно немного подточить его и подправить кромки.

Если сверло имеет дополнительные напайки, то для его заточки необходимо сначала заточить плоскую поверхность сзади аж до напайки. Далее следует перейти к заточке передней поверхности сверла. С помощью данного процесса удается уменьшить толщину центральной напайки и сделать сверло равномерно ровным.

В процессе заточки сверла обратите внимание на ровность всех его сторон. После завершения заточки сверло должно выглядите практически так же как и после покупки. Если сверло после заточки имеет неровные края, то в процессе сверления, отверстие будет неровным. В процессе заточки сверл по бетону, следует руководствоваться таким правилом: от твердости материала напрямую зависит увеличение угла, под которым выполняется заточка. Угол заточки победитовых сверл составляет более ста семидесяти градусов.

Для того, чтобы избежать появления трещин на поверхности сверла, следует периодически охлаждать его в холодной воде. Если этого не сделать, то твердосплавные пластины могут отслоиться и сверло придется заменять.

Заточной станок для спиральных сверл своими руками

Для того, чтобы самостоятельно изготовить заточной станок, потребуется наличие:

• электрического мотора;
• точильного диска;
• тумблера;
• подставки;
• заглушки;
• электрических проводов.

Во внутрь корпусной части помещаются все детали, из которых состоит самодельный станок. Таким образом, удается обезопасить себя в процессе работы с данным оборудованием. Особой доступностью отличается только шкив, на котором располагается диск для точения. Крепление станка является стационарным, поэтому следует заранее побеспокоиться о месте, где он будет установлен.

Установите электрический мотор во внутрь корпуса. Установите крепежные болты, предварительно просверлив под них отверстия. Зафиксируйте мотор на поверхности верстака, для этих целей используйте хомут и тонкие стальные полосы. Установите защитную часть корпуса. Установите точильный круг на поверхность двигателя. Учтите, что процесс затачивания должен осуществляться на небольших оборотах, поэтому использование слишком мощного двигателя недопустимо. Далее следует подключение электрических соединяющих и проверка работоспособности оборудования.

Способы заточки спиральных сверл

Режущая часть сверла состоит из двух режущих кромок, расположенных под определенным углом, который называется «углом заточки» или «углом при вершине сверла». Обычно он обозначается как Y . Этот угол во многом определяет рабочие свойства сверла. Он выбирается в зависимости от материала, для обработки которого предназначено сверло. См. таблицу.

Угол заточки сверла в °

Сплавы на основе магния

Бронза и латунь

Для ручного инструмента обычно предлагаются сверла с углом заточки 118°, которые являются наиболее универсальными. При сверлении в материалах с низкой прочностью, как например легкие сплавы, пластмассы и т.п., угол заточки не влияет в такой мере на производительность и стойкость сверла, как при сверлении твердых материалов. Для применения ручного инструмента при ремонтных и монтажных работах характерно эпизодическое сверление самых разных материале. В этом случае перетачивать сверла под работу с менее прочными материалами не имеет смысла.

Реже предлагаются сверла с углом заточки 130 — 135°. Как правило, это сверла из специальных быстрорежущих сталей, изначально предназначенные для работы по материалам с высокой твердостью.

Кроме угла заточки, на работу сверла в большой степени влияют и другие параметры геометрии режущей кромки.

Нормальная заточка

Используется в большинстве сверл общего назначения. Одно из преимуществ — относительно простая переточка. Считается, что ее можно выполнить вручную, однако настоятельно рекомендуется применять специальные станки (см. ниже.). Недостатком является относительно большая длина «перемычки» в центральной части (около 1/5 диаметра сверла). В зоне «перемычки» происходит не резание, а сминание материала заготовки. В результате повышается износ сверла и велик его увод в сторону в стадии засверливания. Чтобы избежать этого, желательно достаточно сильно накернить заготовку или выполнить начальное засверливание сверлом меньшего диаметра.

Заостренная заточка

Отличается выполнением небольших подточек с целью уменьшения длины «перемычки». Считается нормальным, если длина «перемычки» за счет этого снижается до 1/10 диаметра сверла. Такое сверло гораздо лучше ведет себя в момент засверливания, его меньше уводит в сторону и размеры углубления после накернивания могут быть меньше. Также уменьшаются усилие подачи и необходимый крутящий момент привода. Недостатками данной заточки являются большая трудоемкость ее выполнения (особенно при небольшом диаметре сверла) и снижение прочности заостренной режущей кромки. Такая заточка особенно рекомендуется для сверл с перемычками относительно большого размера (прежде всего для сверл большого диаметра).

Заостренная заточка со скосом по передней режущей кромке

Требует несколько больших усилий при ее выполнении, чем обычная заостренная заточка. По сравнению с ней, заточка со скосом по передней кромке более устойчива к ударам и к воздействию бокового усилия. Применяется при работах по твердым сталям и для рассверливания.

Заточка со скосом по задней режущей кромке

Называется также самоцентрирующейся заточкой. Перемычка практически исчезает. В результате отсутствует увод в сторону при засверливании, уменьшается усилие подачи, улучшается стружкообразование. После нормальной заточки такая заточка является самой распространенной.

Заточка под двойным углом

Существенно улучшает температурные режимы работы сверла за счет увеличения длины режущей кромки и повышения теплотдачи. За счет этого также возрастает стойкость сверла. Кроме того, оптимизируются углы резания вдоль режущей кромки. Рекомендуется при сверлении вязких материалов, например, быстрорежущей стали.

Прямая заточка с центральным выступом

Обычно она характерна для сверл по дереву, но применяется также и в сверлах, предназначенных для сверления тонкого листового металла (они обычно называются сверлами для высверливания точек контактной сварки). По сравнению со сверлами с остальными показанными выше типами заточки, это сверло снижает количество заусенцев при сквозном сверлении и дает возможность сверлить цилиндрические отверстия с относительно ровным дном. Сверло по металлу (из быстрорежущей стали) с такой заточкой выпускаются в ограниченном диапазоне размеров.

Кроме всего прочего, при заточке режущих кромок важно выдержать надлежащий задний угол. Естественно, что это делается при фабричной первоначальной заточке сверла и вспоминать о заднем угле сверла потребителю приходится только при его переточке.

Можно увидеть, что если передняя (режущая) кромка прямая, то задняя кромка имеет более сложную форму. Из-за этого задний угол изменяется вдоль задней кромки и при неправильной заточке может случиться так, что задняя кромка будет зацепляться за стенки отверстия. Результатом является рост температуры сверла, падение производительности и срока службы сверла. Для того, чтобы точно выдержать и передний и задний углы заточки, применяется несколько схем заточки, для реализации каждой из которых требуются специальные приспособления. Приведем, одно из самых простых таких приспособлений, положенных в основу описанного ниже приспособления для повторной заточки спиральных сверл.

Само устройство показано на рисунке ниже. Это приспособление позволяет изменять угол наклона сверла относительно плоскости абразивного круга поворотом станка вокруг оси А. На этом рисунке показана схема заточки сверла с углом при вершине в 116 — 118°. Изменяя угол В (на рисунке он равен 45°), можно задавать различные углы заточки. Станок с закрепленным в нем сверлом плавно поворачивается вокруг оси А с одновременной постепенной подачей сверла винтом подачи), пока не будет заточена вся поверхность, начиная с одной из режущих кромок (нижней, показан ной на рисунке). Постепенная подача необходима, чтобы не перегреть сверло. Затем сверло переворачивают и затачивают вторую режущую кромку.

Также следует особо отметить, что заточка должна быть симметричной. Ось вращения сверла всегда проходит через выступающую вперед точку пересечения режущих кромок и при несимметричной заточке увеличивается диаметр отверстия, растут вибрации и возможна поломка сверла. По этой причине при заточке сверла диаметром от 6 — 10 мм и ниже желательно контролировать симметричность заточки с помощью лупы.

Размерными параметрами спирального сверла являются диаметр и длина. Диаметры спиральных сверл общего назначения с цилиндрическим хвостовиком стандартизированы и укладываются в ряд 0,3 мм — 20,0 мм с шагом 0,05 — 0,1 мм.

Сверла каждого типоразмера имеют определенную длину рабочей (калибровочной) части. Одним из требований к сверлам является возможность их переточки. В силу этого, к минимальной рабочей длине сверла, определяемой возможностью эффективного отвода стружки, прибавляется запас на переточку сверла. В общем случае, сверла могут перетачиваться на длине 3/4 от первоначальной длины рабочей части. Есть и более простое правило: если длина канавки для отвода стружки менее 10 мм, сверло переточке не подлежит.

В заключение можно упомянуть про сверла с левым вращением. Они требуют применения реверсивных дрелей и нужны только в достаточно редких ситуациях, например для засверливания обломанного крепежа перед его удалением.

Металлорежущий инструмент широко представлен в каталоге интернет-магазина AIST.

Приспособление для заточки сверл своими руками: 2 варианта

Заточенные свёрла – это необходимость для любых слесарных работ. Однако правильно их точить умеют немногие, — это целая наука. Что же делать новичку?

Изготовить приспособление для заточки сверл своими руками. Конечно, заточка будет не такой качественной, как ручная, однако свёрла со своими функциями справляться будут.

Чтобы заточить сверло, нужно точно выдержать угол наклона его режущей части, который составляет около 120 градусов. В этом и заключается суть приспособления, — зафиксировать сверло и соблюсти этот угол.

Приспособу для заточки можно изготовить как из металла, так и из дерева. Отличие заключается в их долговечности.

Способ №1 – приспособа из металла

Приспособа из двух гаек и болта

Тем, у кого есть начальные знания и навыки слесарных работ по силам изготовить долговечное приспособление из металла.

Для работы понадобится:

Шаг №1 — разметка гайки

Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

Шаг №2 — режем по разметке

Режем по разметке

Заготовку зажимаем в тисках, и по разметке производим рез болгаркой.

Гайка с выпиленным пазом для сверла

В итоге должно получиться так, как показано на фото выше.

Шаг №3 — подготовка второй гайки

Вторая гайка на размер меньше

Накладываем сверху вторую гайку меньшего размера.

Шаг №4 — свариваем гайки

Свариваем гайки друг с другом

Фиксируем обе гайки в тисках, и прихватываем их электросваркой. Двух точек будет достаточно.

Приспособа готова к работе

В целую гайку вворачиваем болт. Приспособление готово к использованию.

Шаг №5 — вставляем сверло

Вставляем сверло в приспособление и фиксируем его болтом так, чтобы его кончик немного выступал за грани гайки с пазом.

Шаг №6 — точим граней

Точим согласно граней гайки

Затачиваем сверло на наждаке или болгарке. Грани гайки стараемся не стачивать.

Заточка сверла окончена

Сверло заточено. Угол в 120 градусов выдержан.

ВИДЕО: Приспособление из металла для заточки сверл

Wow!Awesome ideas With Drill Bits

Приспособление для заточки сверл своими руками: 2 варианта

Способ №2 – приспособа из дерева

Приспособление для заточки из деревянного бруска

Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.

Для изготовления приспособления из дерева понадобиться:

• деревянный брусок толщиной около 2см
• саморез или евроболт
• сверло
• транспортир

Пошаговая инструкция

• Брусок центруют, — с торца делают разметку по диагоналям
• По разметке брусок просверливают подходящим сверлом насквозь, — паз для затачиваемого сверла
• Сверху бруска отпиливают его углы под 30 градусов, — разметку делают с помощью транспортира. Нулевое значение для разметки – ось просверленного отверстия под паз
• Сбоку бруска сверлят отверстие под фиксирующий саморез так, чтобы оно соединялось с пазом для сверла

Как пользоваться?

Заточка на ленточном гриндаре

В паз вставляется сверло, которое фиксируется саморезом, закрученным сбоку бруска, — кончик сверла должен немного выступать за грани приспособы.

Затачивают на ленточном гриндаре или болгарке. Дерево стараются сильно не стачивать.

В заключение следует отметить, что деревянное приспособление делается для близких диаметров сверл. Например, одна приспособа для сверл диаметром 7,8,9 мм, другое для диаметров 4,5,6 мм.

ВИДЕО: Приспособление из дерева для заточки сверл

Как заточить сверло

Приспособление для заточки сверл своими руками: 2 варианта
