Рубка сруба из бревна: способы, достоинства и недостатки

Строительство домов

Дома, возведенные из сруба отличаются прежде всего своей экологичностью. Находиться в таком помещении одно удовольствие, так как воздух в нем свежий, а атмосфера — комфортная. Существует несколько технологий рубки сруба из бревен, о преимуществах и недостатках рубки сруба своими руками поговорим далее.

Оглавление:

Рубка сруба из бревна: преимущества и технология

Сруб, в процессе рубки которого придерживались всех норм и технологий имеет такие преимущества:

• высокую экологичность помещения, которое из него изготовлено — при этом дерево является регулятором влажности и температуры, при повышении влажности дерево впитывает влагу, а при понижении — отдает, при этом, зимой в срубе очень тепло, а летом — прохладно;

• бревна выполняют роль фильтра — который защищает помещение от агрессивной внешней среды;
• не требуется проводить дополнительную внутреннюю отделку дома из сруба, так как внешний вид стен сам по себе привлекательный;
• для наружной отделки достаточно покрыть дерево специальными смесями, которые сохранят его на длительное время.

Ручная рубка дома — затратный процесс как по времени, так и по финансам. Для выполнения данной технологии строительства требуется огромный опыт проведения работ. Только в таком случае, результат будет удовлетворительным.

В начале выполнения строительных работ подбираются бревна в соотношении с заданным диаметром. Данный процесс достаточно трудоемкий, но обязательный, так как от качества соединений бревен зависит целостность всей конструкции, равномерная его усадка и внешний вид здания.

Фото рубка сруба:

Следующим, не менее важным шагом выступает обработка бревен, которые нужны для строительства дома. Все бревна ошкуриваются, из них снимают кору и остругивают. Для обеспечения максимальной устойчивости бревен перед воздействием внешних раздражителей, с них снимается максимум 50 мм слоя. Чтобы сруб поднимался равномерно, следует правильно заложить первый его венец.

Заключительный этап строительства подразумевает внешнюю обработку сруба с помощью тонирующих пропиток, которые способствуют улучшению природных качеств древесины и защищают ее от ультрафиолета.

Рубка сруба: основные способы — краткое описание

1. Строительство из дикого сруба или темного леса — это использование очищенных от коры деревянных стволов. Для выстругивания бревен используется топор и рубанок. Каждый из стволов проходит тщательную, исключительно ручную шлифовку и обработку. При этом, происходит вырубывание пазов, деталей для замочного соединения и другие элементы сруба.

Главным преимуществом использования данной технологии выступает тот факт, что после обработки на бревнах остается защитная древесина, более уплотненного характера, которая способствует улучшению противодействия бревен внешних факторам. Для выполнения данной технологии требуется много сил и времени, но результат и срок службы дома вполне оправдывают все затраты.

2. Использование оцилиндрованных бревен в строительстве характеризуется сооружением домов из бревен диаметром от 200 до 500 мм. Самым удачным, в таком случае, является пазовое соединение. Для изготовления бревен используется дерево с повышенной плотностью. Для заготовки дерева выбирают период с декабря до марта. Технологию сушки производят в срубе. Во избежание возникновения трещин, рекомендуется обустроить пропил компенсационного назначения, который поможет влаге испариться бесследно. В процессе изготовления оцилиндрованных бревен используются данные способы рубки:

• метод канадской чаши — отличается самым главным преимуществом, которое состоит в наличии на каждом бревне соединительных элементов, самозаклинивающего типа, таким образом, бревна очень плотно примыкают друг к другу и образуется угловое соединение высокой плотности и с хорошими теплоизоляционными характеристиками, после усадки не образуются зазоры, для конопатки которых необходимо использование герметиков, строительство дома с использованием данной технологии — дорогое, но качественное и вполне оправданное мероприятие;

• самый распространенный и доступный вид срубки — применение русской чаши, данный вид сруба требует использования обтесанных бревен округлой формы, имеющих венцовые пазы в форме полукруга, благодаря которым бревна хорошо примыкают друг к другу, для складывания углов производят вырубывают чашу в форме полумесяца и оставляют бревно на 200-400 мм, данная технология изготовления сруба имеет самые высокие прочностные характеристики.

Способы и технология рубки сруба

Предлагаем ознакомиться с основными способами русской рубки, которыми обладали еще древние плотники и для выбора которых учитывались строительные материалы, используемые в процессе строительства, тип постройки, ее назначение, климатические и рельефные особенности региона и т.д.

В качестве основных элементов соединения следует выделить:

Данный тип рубки произошел от старинных слов, обозначающих округлость. Крайние участки бревен, которые поддаются вырубке, после ее проведения становятся округлыми или чашеобразными. Укладка каждого последующего бревна производится непосредственно в предварительно вырубленное чашеобразное соединение. В уложенном бревне также вырубается чаша и таким образом сооружается сруб. Для более плотного прилегания верхнего полотна к нижнему в одном из них выбирается паз или желоб в продольной или полукруглой форме. После окончательной сборки сруба в пазы производится укладка мха, который выполняет функцию герметика для щелей. Для повышения прочности соединения бревен чаша обустраивается на определенном расстоянии от торцевого участка бревна. Выступающую часть сруба называют остатком, именно благодаря ей происходит цепкое соединение бревен между собой.

Чем больше длина остатка, тем выше получается прочность соединения, и тем больше материала требуется для сооружения сруба.

Существует два способа рубки чаши и паза. Первый вариант предполагает их вырубку на поверхности нижнего бревна, в второй — на верхнем. Более высокой надежностью характеризуется использование второго метода рубки. Так как в таком случае, не допускается попадание осадков во внутреннюю часть паза, а, значит, дерево не намокает не деформируется и не разрушается. Сруб, изготовленный по такому типу рубки прослужит более ста лет.

Человек, занимающийся сооружением такого сруба должен придерживаться максимальной точности в вырубке четырех чаш на поверхности верхних бревен. Форма каждого бревна — цилиндрическая, поэтому два бревна, соединенные по данной технологии, имеют вид двух, пересекающихся цилиндров. Они имеют сложную и замкнутую линии пересечения, а для построения такой кривой, следует очень хорошо потрудиться. Кроме того, требуется наличие специального инструмента в виде каракули или черты.

При вырубке чаши на поверхности нижнего бревна, то черта раздвигается на половину диаметра верхних бревен. Далее она устанавливается таким образом, чтобы одним концом задеть верхнее бревно, а вторым — нижнее. Вниз направляют поверхность острых коготков, а верхние коготки скользят на верхнем бревне.

Для вырубки чаши в нижних бревнах используют топор или тесло. Сначала вырубывают большие куски дерева, это происходит благодаря точности ударов мастера. Когда мастер приближается к заранее начерченной линии, он начинает работать с осторожностью и постепенно снимает небольшие слои дерева.

2. Способ рубки в охрянку является также старинным. Он состоит в определенной форме вырубок, находящихся в бревна. Исходя из технологии проведения данного способа рубки, требуется делать вырубки как на верхнем, так и на нижнем бревне, при этом они имеют форму прямоугольника. При этом, значительно улучшается прочность соединения, но при этом страдает его герметичность. Данный способ распространен в местах, где отсутствует качественный лес и строения возводятся из небольших по диаметру бревен. Кроме того, данный вариант соединения популярен при закладке первого или первых трех венцов. Способ рубки в охрянку хорошо подходит для возведения хозяйственных построек или зданий неотапливаемого назначения.

3. Метод рубки в лапу известен еще с пятнадцатого века. Он предполагает безостаточное соединение бревен, Для зашивания торцевых участков используются накладные доски. Используется в процессе строительства деревянных зданий, в основе которых лежат четырехканатные брусья. Данный способ рубки намного сложнее предыдущего и выполняется только теми мастерами, которые имеют огромный опыт работы в плотничестве. Требуется провести точный расчет и разметку бревен.

4. Погонный способ рубки предполагает использование тонких бревен, которые устанавливают в промежутки между бревнами большего диаметра, таким образом производится подгонка всего строения. Установленные бревна предварительно обтесывают с двух сторон.

5. Рубка в режь используется в том случае, когда не требуется достичь плотного соединения бревен, а достаточно иметь между бревнами небольшие зазоры. С помощью данного способа обустраивали мельницы.

6. Столбовой способ рубки предполагает обустройство построек хозяйственного назначения. В землю устанавливают четыре бревна в виде столбов, при этом, они имеют предварительно подготовленные и вырубленные пазы. Конечные участки бревен оснащают шипами, которые образуют шипо-пазовое соединение.

7. Игловой способ русской рубки применяется при наличии бревен, диаметр одной стороны которых в два раза больше диаметра другой стороны. С помощью данного способа также возводятся хозяйственные постройки. Для их прочного соединения и был разработан данный способ. Бревна укладываются поочередно большей стороной на меньшую сторону. Для соединения комлевых участков использовался метод облового соединения. При этом тонкая часть бревна затесывалась и принимала форму иглы, которую устанавливали в более толстую часть второго бревна.

8. Для рубки стен из бруса используется способ рубки в перевязку. В одном брусе вырезают шиповое соединение, а во втором — пазовое. Во избежание смещения венцов, в брусьях просверливаются отверстия с помощью коловорота. В них забивают нагели, обеспечивающие прочность конструкции.

9. Полудревесная рубка — используется в процессе вязки брусьев четырехканатного типа. В месте соединения производится распил брусьев до центра, далее их скалывают с использованием подтески. Для фиксации венцов между собой используют нагели и шипо-пазовый тип соединения.

Срубы ручной рубки: канадская технология

Все дома, изготовленные по канадской технологии рубки выполняются только вручную. Данный метод рубки имеет массу преимуществ, главным среди которых является то, что внешний вид дерева, а именно заболонь полностью сохраняется в здании. Толщина данного слоя составляет не более пяти сантиметров, но он очень важен для древесины. Так как именно этот слой отличается наивысшей прочностью и обеспечивает надежную защиту дерева от негативного воздействия внешней среды.

Благодаря тому, что сохраняется заболонь, значительно повышается срок эксплуатации здания, изготовленного по канадской технологии. Происходит улучшение теплообмена в здании: в зимнее время через заболонь не выходит тепло, а летом — прохлада.

Данный способ рубки был изобретен в России, но постепенно нашел широкое распространение в Канаде, из-за чего и был так назван.

Преимущества канадского сруба из бревна ручной рубки:

1. Скрупулезный отбор каждого бревна, его тщательное ошкуривание, ручное обстругивание.

2. Все работы проводятся исключительно ручным способом.

3. Использование высокоточной подгонки бревен, отсутствие даже минимальных зазоров, привлекательный внешний вид стен в виде цельного массива, за которыми не просматривается поверхность утеплителя.

4. Сохранение наружного древесного слоя, который положительно отражается на сроке эксплуатации всего здания.

5. Более высокая устойчивость перед образованием плесени, грибка, ультрафиолета и влаги.

6. Самофильтрация воздуха в помещении, создание неповторимого микроклимата в помещении.

7. Привлекательность внешнего вида, каждое бревно имеет индивидуальный изгиб.

8. Срок эксплуатации дома, выполненного по канадской технологии рубки превышает сотню лет.

Канадская технология рубки состоит в наличии натеса на чашке. Кроме того, канадская технология предполагает наличие шипов, благодаря которым происходит утепление дома, и даже после усадки в здании не появляются трещины.

Канадская рубка основывается на высокоточной подгонке бревен и трапециевидной форме чаши. Благодаря этому получается создать самощаклинивающие соединения, которые отличаются прочностью и высокой долговечностью.

Более выгодно сооружение сруба по канадской технологии из больших и массивных бревен. Перед началом эксплуатации строения, в обязательном порядке требуется подождать минимум 12, а лучше 24 месяца, после строительства.

Рубка срубов видео:

Рубка сруба из бревна: способы, достоинства и недостатки

Нередко при строительстве дома причиной отказа от дерева служит недостаточная информированность начинающего мастера. Иногда отговаривают соседи, построившие сруб и разочаровавшиеся в конечном результате. Стоит ли доверять личной неосведомленности или чужой некомпетентности? Деревянное строение с правильно выполненной рубкой по многим параметрам превосходит иные стройматериалы. В деревянных помещениях высокий уровень экологии и оптимальный показатель влажности. Отсутствуют расходы на внутреннюю отделку, и затрачивается финансовый минимум на фасадный защитный состав.

Классика жанра ограничивается двумя видами угловых соединений. Одна вариация угла именуется «лапой», другая – «чашей». Отдавая предпочтение тому или иному варианту, следует знать о плюсах и минусах каждого и сопоставить их с требования к возводимому деревянному строению.

Конечно, многие стремятся использовать замок в форме «чаши», однако у «лапы» не меньшая востребованность. Иногда ее называют «ласточкиным хвостом», что вполне понятно. Отесанный бревенчатый конец визуально схож с расправленным хвостом этой птицы.

Способ привлекает экономией:

• Отсутствуем перерасхода дерева.
• Одинаковой длиной срубленной стены и бревен – торцы не выпускаются.
• Простотой сборки, чего не скажешь о рубке.

На фоне экономических плюсов не обходится без минусов:

• Сруб быстро теряет тепло. Сей факт, обусловлен близким расположением торца по отношению к внутреннему помещению, то есть путь прохождения теплого воздуха наружу облегчается. Теплообменные процессы воздушных потоков (холодного наружного и теплого внутреннего) проходят с большой интенсивностью. Вот почему требуется дополнительная угловая отделка (внутренняя и наружная).
• Трудоемкость подобной рубки подразумевает соответствующий профессионализм мастера. При малейшем браке, бревна начинают «плыть», далее строение просто перекосится. Здесь не важны размеры сруба. Негативный эффект одинаково проявится как на большом доме, так и на бане либо веранде.
• Недолговечность строения. Причина кроется в структурных нарушениях материала при таком замке. За ними следует снижение устойчивости дерева к внешним факторам – погодным условиям. К примеру, замерзание воды, проникнувшей внутрь соединения серьезно вредит сооружению.

В качестве вывода. Замок «лапа» характеризуется отсутствие выпусков и обрезкой углового края, что делает его холодным. Соединение отличается меньшим объемом стены и меньшим расходом материала. «Холодный» недостаток легко ликвидируется отделкой угла, которая снаружи не будет выходить за край стены.

Данная методика мало изменилась за последние столетия. «Чашей» называют углубление в бревне соответствующей формы. Фактически оно имеет вид полукруглой выемкой, которую подгоняют под размер верхнего либо нижнего бревна. В чем отличие такого сруба от описанного выше? В его форме и выходе бревенчатых концов за угловые границы. Технологией предусматривается ручная вырубка чаш.

Поэтому трудоемкость выполнения таких замков очевидна и все же перечень достоинств стоит затраченных усилий:

• Выступающие за контур строения концы бревен гарантируют прочность сруба.
• Присутствие выступов приравнивается к дополнительным опорам – можно не опасаться перекосов.
• Стенам обеспечена лучшая защита от воздействия влаги, а значит, дерево в меньшей степени подвергнется процессам гниения. «Чаша» особо рекомендована для возведения бани.
• Высокая плотность прилегания бревен играет не последнюю роль в сохранении тепла или прохлады в помещениях сруба. Иными словами, получается жилище с повышенной комфортностью микроклимата. В летний зной в нем сохраняется прохлада, в зимнюю стужу – тепло. С учетом полезных свойств натуральной древесины лучшую экологию сложно придумать.
• Рубка чаши не повреждает структуру материала. Как известно, от структурной целостности дерева напрямую зависят два параметра: длительность эксплуатационного периода и устойчивость к погодным изменениям. В данном случае они на высоте.
• В качестве отделки достаточно использовать шлифовку и антисептическую обработку. Более ничего не требуется, сруб эстетично смотрится без дополнительных убранств.

Что же попало в список недостатков:

• Выбор с пользу «чаши» чреват увеличением затрат на 10-15% относительно применения «лапы».
• На лицо поглощение полезной площади. Хотя справедливости рада следует отметить, что присутствие данного минуса сопровождается повышением показателя прочности объекта и снижением величины угловой теплопроводимости.

Видео сюжет расскажет, как сделать рубку сруба в русскую чашку

Выбором «чаши» дело не ограничивается. По типу расположения чашеобразные выемки подразделяются на верхние и нижние способы рубок. Этот вопрос и требует решения, если в качестве соединения бревен предпочтение отдано чашеобразным выемкам.

Верхнюю разновидность «чаши» именуют «охлопом». Она рубится внизу того бревна, которое является верхним. По сути прихлопывает бревно, являющееся нижним.

Этот вариант известен с незапамятных времен, хотя повышенную популярность приобрел лишь недавно благодаря простому технологическому процессу:

• После разметочного этапа (чаши и паза), проводимого на срубе, бревно обрабатывается на земле.
• При этом ведется нарезка элементов только для одного бревна.

У нижней разновидности «чаши» есть очень характерной название, ее величают «русской рубкой». Она применялась еще мастерами Древней Руси и тому есть масса подтверждений в виде сохранившиеся срубов многовековой давности.

В общих чертах технический процесс возведения сруба более сложный, нежели у «нижнего» аналога:

1. Мастера постоянно работают наверху сруба.
2. Для вырубки «чаш» выбирается верх тех бревен, которые находятся внизу.
3. В сделанные выемки укладывается верхний ряд бревен с предварительно сделанным межвенцовым пазом. До этого этапа выполняется черновая разметка и рубка.
4. Происходит одновременная обработка трех бревен.

Бытует неверное мнение о затекании воды в чашу нижнего вида. Экспериментальным путем доказано обратное, а долговечность исторических срубов только подтверждает верность выводов. Наши предки не всегда доверяли «охлопу». Почему? Высыхание сруба сопровождается появлением трещин (преимущественно в слабых местах – в пазах). Если чаща сделана в нижней вариации, паз как бы зажат в ней и не имеет возможности раскрыться. При выполнении «охлопа», такого эффекта нет, паз не держится чашей, а посему максимально трещит.

Традиционно строительством срубов занимались народы, живущие в достаточно суровых климатических условиях. Как минимум с ярко выраженным зимним сезоном. Произрастание близко расположенных лесных массивов также играло немалую роль. Исходя из этих условий, вполне объяснимо возникновение основных разновидностей рубки деревянных построек.

О русской рубке уже упоминалось. Это методика с выполнением нижней «чаши» для чего в дело идет нижнее бревно. Второе название данной технологии «в обло». Технику с выполнением нижней чаши – «в охлоп» – зачастую называют «Сибирской».

К характерным признакам обоих относят:

• Использование круглых бревен.
• Соединение внахлест.
• Присутствие остатка. Его выпирание за пределы угла в диапазоне 250-300 мм.

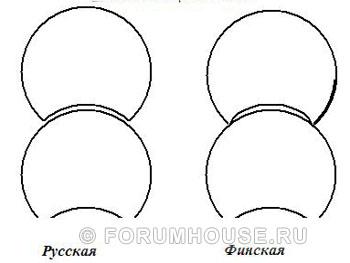

• Ширину чаши определяет климатическая полоса. В более холодном климате ее делают более широкой.
• Безукоризненная плотность соединений между бревнами.

Строения, срубленные по русскому методу, устойчивы и защищены от всевозможных природных капризов. В повышенном профессионализме мастеров необходимости нет.

Дабы не повторятся, уместно некоторое добавление к информации, изложенной выше. Для рубки, иначе называемой «в угол», также используются бревна круглой формы.

Что отличает данный метод:

• Одинаковый диаметр всех бревен.
• Угол не имеет бревенчатых выступов.
• Толщина бревен влияет на размер лап.
• Нижний венец делается из древесины высокого качества. Он будет служить образцом для укладки остального материала.
• Конец каждого бревна отесывается с четырех сторон до получения квадратного бруса на длину равную диаметру.
• Когда готовы лапы, сруб подлежит предварительной сборке для последующей дополнительной подгонки.
• С помощью коренного (вставного) шипа обеспечивается устойчивость сруба.
• Угловой теплоизоляцией ликвидируется излишняя потеря тепла.

Обязательно утепление межвенцового паза. Для этой цели годится мох, джут либо современный утеплитель. К итоговой конопатке приступают по истечении года.

Что специфично для срубов, построенных по канадской технологии и почему:

• Отсутствие между бревнами зазоров за счет трапециевидной формы «чаши».
• Стена имеет вид сплошного массива.
• У бревенчатого края полное прилегание к бревну, лежащему ниже. Это обеспечивается особой формой венцового паза.
• Наличие изоляционного канала необходимо для размещения утеплителя, который остается невидимым, в него не проникает влага, не «атакует» иное воздействие извне.
• Полная ветро-дождевая защита конструкции гарантируется специальным отбором бревен при их укладке – радиус каждого последующего немного меньше предыдущего.
• Выполнение глубокого надреза (пропила) вверху бревна предотвращает возникновение щелей от больших нагрузок. Даже образовавшиеся трещины не будут представлять угрозу для тепловых характеристик строения. Пропил задает трещинам необходимое направление по вертикали.

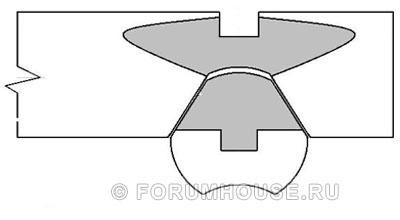

• Изюминка данной рубки и ее отличие от русской – выполнение затеса для углового самозакаливания бревен на укладочном этапе, что сохраняет красоту переруба.

В итоге получается сруб с высокоточной подгонкой материала, исключающей продувы и потери тепла, невпитывающий влагу, с долгим сроком службы.

Трудно отыскать недостатки, но они все же есть:

• Отсутствие замеров при подборе венцов и, как следствие, возможность погрешностей.
• Важна не только венцовая симметричность, а также их горизонтальность. Эти параметры требуют пристанного внимания.

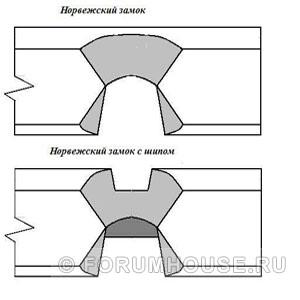

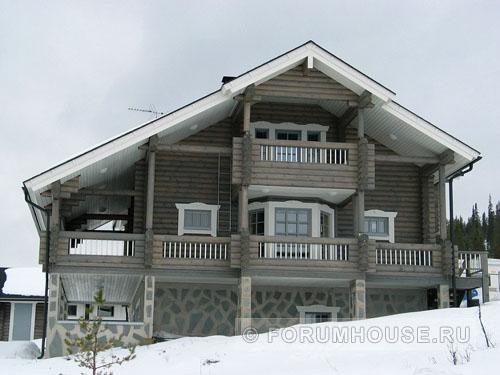

Скандинавы отдают предпочтение полуовальному бревну, называемому лафетом. Стены лафетного сруба отличается низкой теплопроводностью. Знания о технологических нюансах позволяют определиться с оптимальной планировкой дома.

У норвежской технологии свои секреты:

• Огромная роль отводится размеру бревен. Отбирается материал, имеющий в диаметре 300-400 мм.
• Обработанный элемент по высоте в два раза превышает ширину.
• Размер межвенцовых перекрытий 100-120 мм.
• Для выполнения затеса выбирается верхнее звено. Его углубление служит местом для вырубки шипа. Паз верхнего звена соответствует размеру шипа.
• Норвежскую «чашу» относят к категории самозаклинивающихся: усушка способствует уменьшению зазора, соединение приобретает жесткость и непроницаемость.

Некоторые подробности методики:

1. В процессе высыхания лафетных бревен их боковые поверхности покрываются трещинами, происходит устранение межвенцовых промежутков, значит от «завешивания углов снаружи» можно отказаться.
2. Организация торцевого венцового зазора в перерубе (поднутрение) в тех местах замка, которые невидны.
3. Выполнение разгрузочного пропила. Хотя к устранению трещин он отношения не имеет.
4. Затес бревен для наличников не нужен.

Сруб, постоянный по норвежским стандартам, в чем плюсы:

• Визуальная легкость с многообразными архитектурными элементами.
• Плоскость стен сказывается на увеличении полезного пространства.
• Легкий монтаж коммуникаций.
• Отсутствие проблем с навесными шкафами – с их размещением.
• «Чаша» характеризуется плотностью и теплоизоляцией.
• Отсутствие проемных затесов снижает общий расход на постройку.

Теперь о недостатках лафетного дома:

• Стесывание лишает бревна твердого древесного слоя. То есть внутреннему мягкому слою уготован контакт с внешними погодными проявлениями, приводящими к началу процессов гниения. Посему стенам требуется защита в виде добротного антисептика.
• Усушка бревен приводит к их растрескиванию, что проявляется снижением эстетических параметров. К слову, на ухудшении теплозащитных свойств этот факт не отражается.

Видео сюжет расскажет, как сделать норвежскую рубку сруба

Технологии рубки срубов: описание, плюсы, минусы, примеры

Узнаем сколько существует технологий строительства срубов, а также их преимущества и недостатки.

Поговорим о том, какие технологии рубки срубов существуют и активно используются сейчас. Мы не просто расскажем вам, каким способом можно построить сруб, но и укажет на преимущества и недостатки каждой технологии. Для наглядности приведём фотопримеры разной рубки срубов.

Варианты строительства срубов

• Рубка сруба в чашу
• Рубка сруба в лапу
• Канадская рубка срубов
• Норвежская рубка сруба или лафет

Просто соединить между собой круглые брёвна сруба не получится! Это понимают все, даже очень далёкие от строительства люди. Именно поэтому, чтобы венцы брёвен плотно прилегали друг к другу используются различные технологии рубки. Какую бы технику вы не выбрали, вам обязательно потребуются инструменты:

• молоток;
• плотницкий топор;
• стамеска;
• бензопила;
• дрель и свёрла по древесине;
• бензопила;
• устройство для разметки чаш сруба — черта.

Важно! Специалисты советуют предварительно провести черновую сборку сруба, на земле. Нужно подогнать все элементы, потом раскатать строение и собрать заново, уже на фундаменте, с использованием нагелей и утеплителя. Предварительно все деревянные элементы следует обработать антисептиками.

Рубка сруба в чашу

Это самый традиционный, русский, широко распространённый метод рубки сруба. Его очень легко распознать издалека — из стены по углам выступают венцы, торцевые остатки. Обычно выступ составляет порядка 30 см от самого замкового соединения.

Метод достаточно простой — в венце вырезается выемка, чаша, которая и становится пазом, позволяющим соединить два бревна максимально плотно. Ширина полуовальной чаши обычно 150–200 мм, а глубина должна составлять половину диаметра венца.

Плюсы рубки в чашу:

• Простой монтаж;
• Высокая скорость строительства;
• Углы выглядят эстетично благодаря выступающим венцам;
• Углы защищены от продувания, нет нужды в дополнительной отделке;
• Сруб получается очень устойчивым.

Главный минус такой технологии — дополнительный расход древесины. Выступающие венцы «съедают» часть длины бревна, что уменьшает площадь помещений внутри сруба.

Уточним, что рубка в чашу может быть разной:

• В обло, когда паз выбирается в нижней части венца;
• В охлоп — в верхней части венца.

Рубка в обло намного более популярна. Расположение чаши внизу само по себе защищает её от осадков, проникновения влаги. К тому же так просто удобней работать.

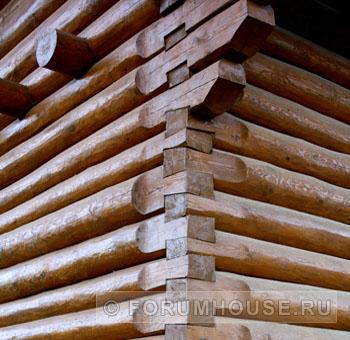

Рубка сруба в лапу

Разница между рубкой в чашу очевидна и сразу бросается в глаза на представленных фото. Главный плюс — экономия древесины, нет выступающих венцов, брёвна соединяются встык, используются максимально, по всей длине.

Но минусов у рубки в лапу много:

• Углы будут нуждаться в дополнительной отделке и утеплении;
• Сам процесс более технологичный, предполагает умение пользоваться плотницкими инструментами, следует очень чётко придерживаться размеров, чтобы получить плотное соединение.

Понять, как проводится рубка в лапу просто — нужно вспомнить как собираются стены домов из бруса. На концах брёвен сруба убираются излишки древесины, вырезается сама лапа — выступ, который станет элементом соединения.

Существуют следующие варианты рубки в лапу:

• Прямая лапа;
• Прямая лапа, но уже с присеком, то есть шипом;
• Косая лапа — популярный вариант, получивший название «ласточкин хвост»;
• Косая лапа, но с присеком.

Прямая лапа — самый простой вариант, но такие углы самые продуваемые, ненадёжные. Поэтому данная техника применяется только при строительстве сараев и других хозяйственных построек.

Важно! Нужно первым подвергать окантовке бревно с наименьшим диаметром. Оно станет эталоном при подготовке остальных брёвен. Удобно использовать шаблон — квадрат, вписанный в окружность, с нанесённой разметкой.

Рубка прямой лапы начинается с поиска и разметки центра окружности бревна и граней лапы. Убираются оказавшиеся лишними горбыли. Шип, присек, вырезается стамеской в верхней части венца.

Лапа «ласточкин хвост» предполагает, что боковые грани параллельны, а вот верхние и нижние формируют трапецию. При этом углы наклона граней должны быть одинаковыми для обоих соединяющихся венцов. Шип для косой лапы тоже вырезается на верхней грани. Он сделает соединение более прочным.

Канадская рубка срубов

Данная технология на первый взгляд очень похожа на традиционную рубку в чашу. Однако есть отличия. Русская чаша — полуовальная, а вот канадская имеет несколько заострённую, скорее, трапециевидную форму. Кроме того, венцы по бокам тщательно подгоняются, что обеспечивает плотное соединения.

Главный плюс канадской рубки — в отличие от русской чаши уплотнитель в виде ленты закладывается в специальный канал между брёвнами и снаружи просто не заметен. То есть чаша надёжней защищена от осадков, венцы не гниют.

Кроме того, после усадки сруба, вырубленного по канадской технологии, все зазоры заклиниваются, не нужна конопатка.

Главный минус — технология разметки и вырезания чаши более сложная, не все мастера справляются. Кроме того, как отмечают некоторые специалисты, затёсы внизу и вверху венцов делают их тоньше, что может негативно сказаться на прочности и теплопроводности углов.

Норвежская рубка сруба или лафет

На норвежском lafteverk означает просто «сруб». Однако сама технология такой рубки имеет ряд отличий. В первую очередь отметим, что используется не круглое бревно, а лежень — бревно с двумя полными кантами по бокам. Такие обрезанные по сторонам брёвна и принято, собственно, называть «лафет».

Нужный диаметр — от 400–500 мм. Соединение, получившее название «норвежский замок», представляет собой клиновидную выемку, которая немного похожа на седло. В этом «замке» есть секрет — потайной паз для соединения с шипом, который делает крепление более прочным. Как и канадская рубка, норвежская обеспечивает соединение без зазоров после усушки, поэтому повторная конопатка тоже не нужна.

Важно! Для вырубки соединения по норвежской технологии используется не обычный топор, а тесло — топор, у которого лезвие стоит перпендикулярно ручке.

К преимуществам норвежской рубки относятся плотность теплоизоляции в чаше, экономичность и увеличение полезной площади. Стены получаются плоскими благодаря использованию лафета, это облегчает монтаж коммуникаций и внутреннюю отделку в целом.

К существенному минусу следует отнести тот факт, что верхний, самый прочный слой древесины снимается. Необходима тщательная защита, пропитка антисептиками. Кроме того, боковые поверхности могут трескаться. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Сруб русский, норвежский, канадский. Особенности и преимущества.

По мнению консультанта сайта FORUMHOUSE Hermes-sz, можно долго спорить о том, какой из домов – построенный из оцилиндрованного бревна или срубленный вручную – лучше. Это – дело вкуса. Любое, грамотно возведенное строение из массива древесины – уже этим хорошо. Но человек, решившийся на рубку сруба своими руками, вызывает большое уважение. В этой статье рассматривается рубка срубов, и их виды: русский, канадский и норвежский. Консультант форума рассказывает об особенностях, достоинствах и недостатках систем деревянного домостроения.

Как рубят сруб

Сруб – это рубленое из дерева сооружение, собранное без пола и крыши из обработанных бревен. Один ряд из четырех элементов, соединенных между собой врубкой, называют венцом. Рубка дома или бани предполагает три операции: рубку углов, пазов и шкантовку.

При правильной технологии рубки сруба врубки должны выдерживать передаваемые на них нагрузки; их соприкасающиеся элементы плотно прилегают друг к другу. При возведении наружных стен сруба необходимо учитывать, что во врубках не должна застаиваться вода.

В течение многих веков деревянное зодчество развивалось и совершенствовалось, и сегодня существует более десятка видов рубки сруба. Однако основных соединений концов бревен – всего два: с остатком и без него.

Подвиды угловых врубок

Врубки с остатком

Известны следующие виды врубки с остатком:

Рубка «в чашу», или «в обло» (облый – раньше означало «круглый») – одно из древнейших соединений. Его достоинством является устойчивость: выступающие края бревен защищают угол сруба от ветра и дождя.

Сруб «в чашу» может быть сделан в трех вариантах. Первый – «вполдерева»: чаша и продольный паз вырубаются с одной стороны бревна, последний направлен вверх. В двух других случаях паз вдоль бревна направлен вниз и вырубается на стороне, противоположной чаше. Элементы соединяются с помощью оставленного в чаше заоваленного гребня, повторяющего форму продольного паза поперечного бревна. Третий вариант – «в курдюк»: в чаше оставляется дополнительный выступ, который направлен вдоль. В том, которое укладывается на чашу, снизу делается соответствующая выемка.

Врубка «вполдерева» – самая простая, не требующая многочисленных кантовок бревен и скоб для их временного закрепления. Более поздние подвиды врубки с нижним расположением продольного паза требуют снятия бревна для подрубки продольного паза и их подгонки друг к другу.

Отличие рубки «в охлоп», или «в охлупень» («охлупень» – что-либо закрывающее выдолбленное бревно) от сруба «в обло» заключается в том, что направленная вниз чаша делается в верхнем, накатываемом бревне, которое словно «прихлопывает» нижнее. Это соединение хоть и сложное, но удачное: влага не попадает в чашу, что в результате обеспечивает продолжительную сохранность материала.

Врубка «в охряп» («в охряпку») похожа на сруб «в лапу», только внизу и сверху бревна, примерно на четверть диаметра, делают прямые выемки. Сруб «в крюк» самое прочное и теплое соединение. Это усложненный вариант рубки «в обло», когда одну половину чаши выбирают в нижнем бревне, а другую – в верхнем. Также делается коренной шип и внутренняя обтеска стен. Этот сложный процесс требует от плотника высокого мастерства. В старину так рубили дома богатым людям, в наши дни этот вид рубки популярен благодаря ровной внутренней поверхности стен.

Рубка без остатка

Известны следующие виды рубки без остатка

1. В столб (в забир);
2. В лапу;
3. В чистый угол;
4. В лапу с пресекой.

Сруб «в столб» («в забир») делают из бревен с выбранными вдоль пазами, в которые другие элементы вставляются горизонтально. На концах нарезают шипы, соответствующие пазу.

Сруб «в лапу»: у бревен отпиливают выступающие за стену концы, образуя угол без остатка. Концы в месте соединения в срубе подтесываются с обеих сторон, торцы обычно зашиваются накладными досками, чтобы защитить от непогоды. Рубку «в чистый угол» делают одним из способов:

1. Концы протесываются параллельно, снизу и сверху снимается по четверти бревна.
2. Горизонтальные плоскости делают с наклоном по двум направлениям, в форме «ласточкина хвоста»: бревно прочно сцепляется с соседними, и эта сборка не дает ему вывернуться наружу. Такая рубка сруба, из-за недостаточной теплоизоляции, в основном использовалась для хозяйственных построек.

Для более надежного соединения применяется рубка «в лапу с пресекой»: на верхней плоскости делают небольшой шип, располагая его у внутреннего угла сруба, на нижней – соответствующий паз. «Лапа» сделана в форме параллелепипеда, а шип выполняет такую же функцию, как и пресека при рубке угла «в чашу».

Для всех типов угловых врубок бревенчатых стен максимальные размеры зазоров не должны быть больше 0,5 см – «в обло» и «в лапе» и 1,5 см – в продольном пазе.

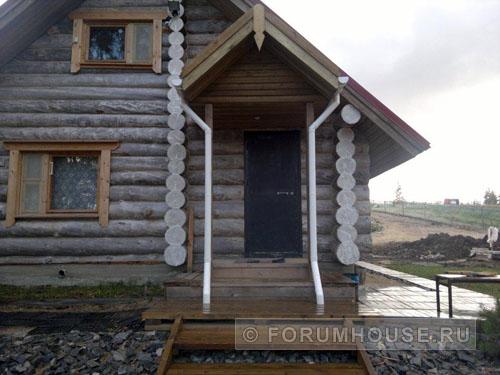

Русская рубка

Рубка сруба из бревна – исконно русское ремесло, обусловленное богатством и разнообразием строительного материала – хвойных и лиственных пород дерева. До сих пор активно применяется в строительстве. В русском варианте сруб собирался из круглых бревен с полукруглым продольным венцовым пазом и угловым соединением «в обло» – они могли быть в верхней или нижней части элемента. Улучшенным вариантом была врубка «в курдюк» или «в чашу с потемком». На FORUMHOUSE можно более подробно прочитать о рубке сруба в «чашу».

Недостатки русского способа рубки: бревна усыхают неодинаково вдоль и поперек волокон, после усадки неплотно сидят в срубе. При уменьшении диаметра бревна форма соединительных чаш изменяется – они раскрываются, становясь из полукруглых – овальными. Поэтому обычно конструкция нуждается в повторной конопатке. Другой минус заключается в том, что незащищенный утеплитель, выступающий за пределы паза и чаш, впитывает влагу, которая попадает внутрь соединений и приводит к загниванию древесины.

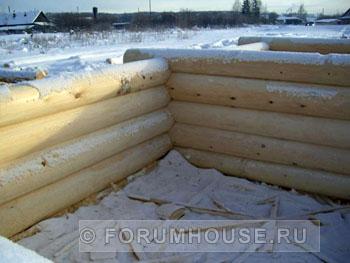

Этого недостатка не имеет финский сруб: рубка похожа на русскую, но межвенцовый паз повторяет очертание нижнего бревна не полностью, как в срубе по-русски. Он делается с меньшим радиусом или заовален – чтобы верхнее опиралось на нижнее только краями.

Шведский сруб сегодня практически не находит применения. Hermes-sz считает, что это трудоемкий и не очень удачный вид рубки сруба. Венцовый паз делают, как в финском срубе, концы обтесывают в виде шестигранника, чашка – трапециевидная. На Руси так рубили, когда нужно было сделать красивые углы.

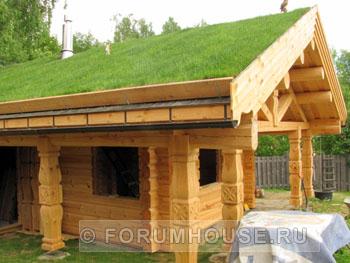

Норвежская рубка, или дом из лафета

Лафет получают, удаляя боковые поверхности бревна, снимая кору с полукруглых поверхностей и все остругивая вручную. Толщина такого бруса обычно составляет 15-20-25 см. Лафет делают из толстых стволов сосны, минимальный диаметр которых в верхнем отрезе в полтора раза больше, чем толщина лафета. Скандинавский стиль предполагает внутренние перегородки и фронтоны дома из лафета, а также мощную слеговую крышу, покрытую натуральной черепицей или слоем земли с травой. Рубку сруба из лафета делают на т.н. норвежский замок.

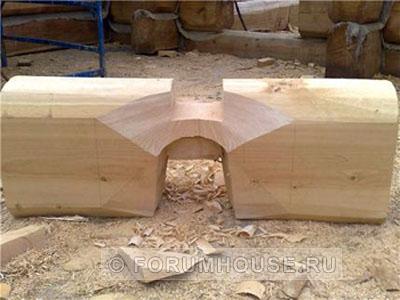

Норвежский замок отличается от русской чашки формой: чаша – округлая, замок – с клиновидным профилем. Норвежский замок позволяет брусу при усыхании древесины проседать в срубе и под своим весом заклиниваться во врубках сруба.

В скандинавском срубе благодаря использованию бревен большого диаметра значительно меньше венцовых пазов, которые могут привести к появлению опасных с точки зрения продувания и промерзания мест. Лафет «трещит» сильнее, однако местные жители считают, что трещины лишь украшают стены дома, подчеркивая натуральность материала.

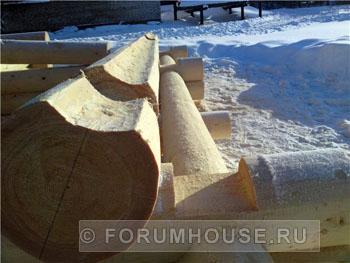

Канадская рубка

Эта рубка использует норвежский замок на круглых бревнах: в местах врубок по наклонным плоскостям выполняют протеску сверху на клин бревна. Стены выглядят сплошным массивом, между бревнами нет зазоров, чашка – трапециевидной формы, утеплитель в швах практически не заметен благодаря форме венцового паза, края которого плотно прилегают к нижнему бревну. Чтобы вода не попадал в утеплитель, его сразу же подрезают.

Канадская и финская рубки срубов дома не требуют повторной конопатки.

По материалам участников форума «Дом и Дача»

Способы рубки сруба из бревна

Деревянное зодчество развивалось на протяжении веков во многих странах. Сегодня для возведения теплых и долговечных домов используются различные виды рубки срубов из бруса и бревна, успешно зарекомендовавшие себя в северных регионах России, в Канаде и Норвегии.

В качестве строительного материала широко используется брус и оцилиндрованное бревно – строгие геометрические размеры упрощают и ускоряют сборку сруба, поскольку для разметки соединительных пазов можно использовать шаблон. Строительство из рубленого окоренного бревна заметно сложнее, так как каждое соединение подгоняется индивидуально.

Продольные пазы

Чтобы сложить стены без щелей, в бревнах вырубают продольные пазы. Ширина паза должна составлять от 12 см, если морозы в регионе достигают -30°С и от 14 см, если температура падает до отметки -40°С.

После нанесения разметки при помощи топора на бревно наносят насечку и выбирают полукруглый (лунный) паз по всей длине. Рекомендуется выполнять паз в нижней части бревен, которые укладываются на предыдущий венец – в этом случае снижается риск проникновения влаги в стык между элементами сруба.

Для жесткости крепления используются деревянные (обычно березовые) нагели, между венцами прокладывается утеплитель. Деревянные шипы длиной 12-15 см и диаметром 2,5 см располагаются в шахматном порядке с шагом 1-1,5 м. Гнездо под шип выполняется с запасом по глубине на 1-2 см, чтобы в результате усадки сруба в стене не образовалось щелей между венцами.

Чтобы достичь идеального прилегания венцов, обратите внимание на размер лунного паза. Если радиус паза немного меньше, чем у самого бревна, он прилегает к соседнему венцу ребрами, а в пространстве между выпуклостью бревна и вогнутой частью паза остается место под утеплитель. Края защищают теплоизолятором от влаги.

В ходе усушки древесины бревно с внутренней стороны паза растрескивается, края разъезжаются, и верхний венец плотно садится на нижний. Это создает герметичный стык. Если же первоначально размер паза соответствует размеру контактирующего с ним бревна, в результате растрескивания бревна при усыхании и изменении геометрических размеров паза, между венцами возникают щели, и их требуется дополнительно утеплять.

Угловые соединения

Классифицируя виды рубки сруба, в первую очередь обращают внимание на принцип крепления венцов в углах. Различаются соединения двух типов – с остатком (с элементами, выступающими на углах и пересечениях стен) и без остатка.

Углы, рубленые с остатком (с выпуском), имеют ряд преимуществ:

• снижается уровень теплопотерь в помещениях, углы не промерзают и не продуваются;
• сруб выглядит колоритно и привлекательно.

Недостатком является потеря полезной площади помещений, поскольку стандартная длина бревна или бруса ограничена шестью метрами.

Углы, рубленные без остатка, позволяют максимально использовать длину бревна. Такие соединения проще в исполнении, но они имеют существенный недостаток – продуваются и промерзают без дополнительного утепления. Чтобы в зимний период дом не терял тепло, а углы не промерзали и не отсыревали, снаружи их теплоизолируют и обшивают досками либо другим отделочным материалом.

Сруб в лапу

Это один из видов рубки углов без остатка, который используется при возведении домов из бруса или бревен. Различаются два основных способа рубки – прямая лапа и ласточкин хвост (второе название — косая лапа).

Прямая лапа

Конец бревна отесывается, чтобы придать ему ровную прямоугольную форму. Если для строительства используется не профилированный брус, специальных манипуляций не требуется, венцы просто укладывают друг на друга, чередуя расположение торцов.

При обтесывании рубленых бревен в первую очередь прямую лапу формируют на тонком конце элемента. Важно, чтобы поверхности соединительных частей были ровными и обеспечивали плотное прилегание, иначе угол будет продуваться. Формируя лапу на толстом конце бревна, требуется правильно определить высоту расположения элемента, чтобы венцы лежали ровно.

При сборке брусового дома венцы в углах укрепляют нагелями, поскольку простая лапа – слабое соединение. При вытесывании лапы на конце бревна на ее верхней плоскости формируют прямоугольный коренной шип, а на нижней – соответствующий паз.

Косая лапа

На конце бревна или бруса вытесывается соединительный элемент в виде трапеции, у которой плоскости расположены под наклоном. Конфигурация «ласточкин хвост» позволяет создать прочное соединение, устойчивое к продуванию. Для повышения жесткости и надежности конструкции косую лапу дополнительно снабжают вытесанным шипом.

Это сложное и трудоемкое угловое соединение, требующее мастерства исполнителя. Чтобы ускорить работы, рекомендуется использовать шаблон, снятый с первой выполненной латы. Геометрическая форма и размеры соединительного элемента зависят от диаметра бревен и регламентируются ГОСТ 30974-2002.

Сруб с выпуском (с остатком)

Технологий рубок с остатком существует множество. При выборе учитывается сложность и трудоемкость изготовления соединительных элементов, прочность и надежность получившейся конструкции.

Угол в обло (нижняя чаша)

Древний прием русского зодчества, благодаря которому строительство сруба выполняется быстрыми темпами. Полукруглый (лунный) паз вырубается в верхней части нижнего бревна. С отступом от края, в месте углового соединения, выполняется полукруглый вырез – чаша, в которую укладывается элемент поперечного венца.

К преимуществам метода относится минимальное количество действий – изготовление углублений ведется на уложенном в стену бревне, его не требуется снимать и вновь устанавливать. Основной недостаток – проникновение стекающей по стенам влаги в вырезанные чаши и лунные пазы в процессе эксплуатации сруба, что снижает долговечность постройки.

Угловые соединения, собранные в обло, продуваются и промерзают, нуждаются в подконопачивании после усадки сруба и регулярной замене утеплителя по мере его разрушения под воздействием влаги.

Угол в охлоп (верхняя чаша)

Бревенчатый сруб, углы которого рублены в охлоп, более долговечен по сравнению с предыдущим вариантом. «Сибирская чаша» — это перевернутый вариант чаши классической, нижней. За счет этого влага от дождя и снега не попадает в промежуток между венцами и в угловые соединения.

Монтаж такого сруба сложнее и требует больше времени, поскольку каждое бревно многократно переворачивают в ходе вырезания и подгонки лунного паза и самой чаши. К недостаткам также можно отнести недостаточную жесткость и продуваемость углов с гладкими чашами.

Угол в чашу

Существует промежуточный вариант между рубкой в охлоп и в обло. Лунный паз вырезается в верхнем бревне, чтобы влага не затекала между венцами. При этом в углах выполняется нижняя чаша, чтобы упростить и ускорить сборку сруба.

Угол в охряп

В бревнах формируются прямоугольные шипы и пазы под них. Но выемки простой формы не позволяют обеспечить герметичность и высокую прочность соединений, поэтому данный вариант применяется для возведения вспомогательных построек хозяйственного назначения.

Угол в курдюк

Данный вариант представляет собой усовершенствованную чашу. При создании чаши в ней формируется прямоугольный шип, а в нижней части поперечного бревна вырезается паз подходящих размеров с припуском на утеплитель. Такое угловое соединение отличается устойчивостью к продуванию, добавляет прочности срубу.

Углы, рубленые в курдюк, могут монтироваться вверх или вниз чашей. Соединение трудоемкое, но широко распространено благодаря высоким эксплуатационным характеристикам.

Угол в крюк

Существует два варианта возведения бревенчатых домов, которую называют рубкой в крюк.

Вариант 1. Чаша выбирается лишь на половину диаметра бревна относительно его оси. До оставшейся части сверху выбирают сквозную четверть. Концы бревен получают сложную форму крюка. Угол «в крюк» получается непродуваемым и прочным, но по исполнению это сложный вариант.

Вариант 2. Бревно с внутренней стороны по всей длине стесывают на четверть диаметра. На поперечном бревне формируется шип-пресек, размер которого должен соответствовать размеру затеса. В помещении получаются стены с плоской поверхностью, что увеличивает полезное пространство.

Канадский угол

По принципу исполнения угловое соединение схоже с рубкой в курдюк, основное отличие заключается в форме чаши. Канадская рубка подразумевает формирование трапециевидной чаши в нижней части бревна, в которой оставляют шип. В верхней части бревна делают затесы под углом под чашу и выбирают паз под шип поперечного элемента венца.

Канадская чаша – герметичное и надежное соединение, которое не продувается и не промерзает. Конфигурация замка имеет следующую особенность: он самозаклинивается при усадке сруба, что делает соединение со временем еще более плотным, в отличие от гладкой чаши.

При возведении дома по данной технологии достаточно один раз уложить теплоизоляционный материал и больше не заботиться о конопатке межвенцовых соединений, поскольку в процессе усыхания бревен между ними не появляются щели.

Угол в седло

Упрощенный вариант канадской рубки. Чаша выполняется трапециевидной формы, при этом отсутствует шип и в верхнем бревне, соответственно, не вырезается паз. Такая технология возведения сруба дает возможность выполнить прочную постройку, но теплоизоляционные свойства ее углов заметно ниже.

Норвежский угол

Норвежский рубленный с остатком угол создается по тому же принципу, что и соединение, принятое называть канадской рубкой – чаша с шипом имеет трапециевидную форму, в поперечном бревне выполняются затесы и формируется паз под шип. Но принципиальным различием является форма самого бревна.

В качестве материала для строительства используется лафет – бревно со стесанными боковыми частями по всей длине. Сечение такого бревна представляет собой овал. За счет применения лафета стены в доме имеют ровную поверхность, полезное пространство помещений увеличивается.

Срубы из лафета смотрятся мощно и стильно, норвежская рубка подходит для постройки теплоэффективного дома, поскольку углы получаются непродуваемыми, устойчивыми к промерзанию. При усадке конструкция самоуплотняется.

Заключение

Выбор технологии рубки сруба из бревна зависит от требований к теплоизоляционным свойствам постройки, к сложности исполнения узлов, если работы предстоит выполнять своими силами. Важно внимательно подойти к выбору материала для возведения стен, ширина ленточного межвенцового утеплителя должна соответствовать диаметру используемого бревна или бруса.

Оптимальным вариантом считается изготовление лунного паза в нижней части венцов и формирование углов с остатком по технологии рубки в курдюк или канадской.
