Ремонтный хомут для труб: особенности выбора и крепления
Инструменты
Ремонтные хомуты для труб используются для устранения дефектов корпуса трубопровода. Поэтому в данной статье мы рассмотрим их характеристики с особенностями крепления для водопроводных труб.
Оглавление:
Где используются хомуты?
С помощью хомута можно заделать небольшие повреждения, перекрыть «ненужную» врезку, нивелировать последствия сквозной коррозии и соединить лопнул участок. Словом, ремонтное изделие — это достаточно эффективно, а во многих случаях и единственным способом решения проблемы с целостностью трубы.
Хомуты для труб предназначены для установки на горизонтальных и вертикальных участках трубопровода. На участках, которые искривлены или соединенные, например, в отводах, крестовинах процесс монтажа не эффективен. Относительно материала изделия, не существует никаких ограничений. Ремонтный хомут монтируется, как на хрупкие чугунные трубы, так и пластические трубопроводы изготовлены из меди. Стоит отметить, что существует даже особый хомут, произведен из асбестоцемента. Также в магазинах можно приобрести ремонтные изделия для композитных или полимерных трубопроводов.
Для чего нужны хомуты?
С помощью ремонтного хомута для трубопроводов можно избавиться от ряда дефектов:
1. Трещины в теле трубопровода. Причем произвольного размера — от самого маленького, к довольно протяженному.
2. Переломы в структуре водопровода. В этом варианте применяют крепежный хомут для труб, с помощью которого можно не только избавиться от дефекта, но и закрепить разлом на опорной поверхности (стене или перекрытии).
3. Свищи в теле трубы. В данном случае, используется хомут с эластичной подкладкой, который вдавливают в свищ. Причем для транспортировки агрессивной среды трубопроводов, подбирают изделие – ремонтное, сделанное из нержавеющих материалов, которое устойчивое к воздействию химических элементов.
4. Коррозионное повреждение тела трубы.
Преимущества и особенности ремонтного хомута
1. Используется для труб, сделанных из разных материалов: железобетона, пластика, чугуна, стали, что определяет многофункциональность ремонтного хомута.
2. Процесс установки хомута является дешевым и надежным вариантом для большинства работников и сантехников. В любом случае, каждый желающий сможет самостоятельно сделать ремонтные работы по скреплению хомута, следуя четкой инструкции и рекомендациям. Это позволяет сэкономить деньги и время на процесс сваривания трубопровода или же на оплату труда сантехнику.
3. В процессе деятельности можно соединить трубу с разными осями.
4. Главной особенностью является процесс изготовления труб из нержавеющих материалов, что позволяет увеличить срок эксплуатации труб от ржи, прогнивающих участков и так далее. Поэтому, большинство строителей предпочитают использовать пластиковые и полипропиленовые трубы.
5. Для установления ремонтных хомутов не требуется специальных знаний и умений, что оправдывает ситуацию с внезапной протечкой трубы или другими повреждениями.
6. Способность выдержать высокие температурные режимы, примерно, до ста градусов.
7. Хомуты проверенного производителя и сделанные из качественных материалов имеют долгий срок эксплуатации.
Производители хомутов
В современном мире важно учитывать не только параметры или характеристика хомутов, но и также обратить внимание на производителя и страну. Ремонтные комплекты на основе хомутов выпускают по всему миру, однако наиболее популярными в среде сантехников пользуются такие компании:
- Romacon – компания из Голландии, выпускающая ремонтные и другие формы хомутов.
- Melcher и Frenzen Armaturen – фирмы из Германии, занятые на рынке сантехники и выпускают хомуты для посторонних и собственных труб.
- Domex – ремонтные элементы из Польши, где на рынке предлагаются элитные изделия.
- IDRA — достаточно качественный продукт из Китая.
Среди отечественных производителей хорошую репутацию имеет компания «Екковод», которая предлагает покупателю качественные товары с европейской технологией производства.
Типичные хомуты — обозрение разновидностей
Использования разных хомутов для удаления дефектов или трещин на трубопроводах зависит от степени повреждения, материала трубы, а также ее предназначения. Многие рабочие предпочитают покупать комплекты материалов и составных частей для ремонта, что сужает задачу проведенных работ. К типичным конструкциям хомутов относятся разновидности ремонтных комплектов:
Типы и их характеристики:
- Хомут двусторонний, который состоит из двух элементов, которые соединяются винтами. Подбор ремонтного комплекта выбирается под определенный диаметр трубы.
- Односторонний хомут, который имеет U-образный вид, с перфорацией в высшей области (подходит под монтаж резьбой). Такие ремонтные изделия используют на трубах малого диаметра (например, односторонний хомут ремонтный для труб модели Ду50).
- Многосоставный, который применяется для защиты корпуса труб значительного диаметра. Он состоит из трех и более элементов. Соответственно, такие хомуты монтируют на несколько резьбовых пар (примерно, по одной на произвольный стык между элементами).
- Хомут для крепления труб — это тот же односторонний или двусторонний ремонтный комплект, в нижней части которого вкручивается саморез, пропущенный сквозь особую перфорацию. В начале работы скрепляется нижняя область к стене, используя вкручивание саморезов. После этого, в нижний разъем вкладывают трубу и закрепляют ее верхним элементом хомута.
Как происходит процесс монтажа ремонтного хомута
Процесс установки ремонтного хомута быстрое и несложное мероприятие, которое происходит в два этапа. Рассмотрим краткую характеристику:
- первый шаг состоит в необходимости обкрутить хомут вокруг трубы, чтобы закрепляющий замок стал на обратную сторону от дефектного места;
- после этого нужно закрепить гайки, так чтобы они плотно прилегали к корпусу ремонтной трубы.
Качественный монтаж на поврежденных участках корпуса трубы зависит от материала хомута, а также его прочности. Важным фактором остается особенность сопряжения с поверхностью трубопровода. Установленный хомут не нужно менять, он способен прослужить также долго, как и сама труба, что весьма эффективно. В большинстве случаев, удобнее всего купить ряд ремонтных хомутов, чем переплатить деньги за замену трубопровода или его определенного участка. Каждый покупатель в зависимости от степени поврежденности выбирает металлический, пластиковый или иной хомут, который поможет исправить быстро и экономично выявленную проблему.

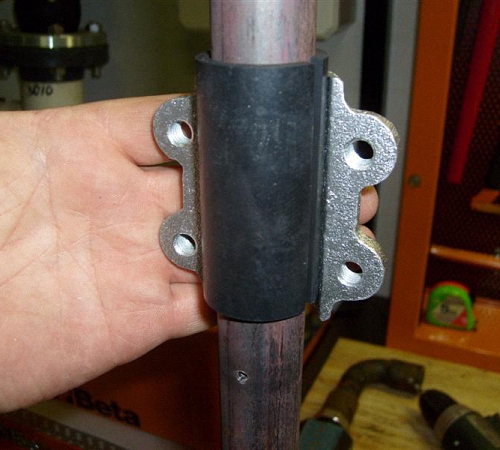

Ремонтные хомуты обычно имеют вид полузамкнутой манжеты со стяжкой винтом, которые состоят из двух или трех элементов, которые должны охватить трубу в диаметре. Все составляющие должны складываться и стягиваться с помощью болтов. Диаметр хомутов должен отвечать диаметру проложенного трубопровода, что обеспечит полную герметизацию закрепленной поверхности и поможет избежать утечки жидкости.
Рассмотренный способ монтажа считается универсальным и простым. Однако, существуют сложности по установлению, которые требуют определенных навыков. Поэтому стоит рассмотреть несколько вариантов скрепления.
1. Система с устойчивым образом крепежа. Главными опорными точками с местом фиксации, называют участки, где стальной хомут для труб или из другого материала закрепляет основание корпуса трубы без ее дальнейшей вероятности движения. Такое закрепление делается возле точки раструба корпуса. Данная система установки использует фитинги различных форм, что позволяет зафиксировать прочное крепление.
2. Свободная форма крепления (еще называется «плавающая»). Хомут металлический для труб или стальной является скрепляющим объектом, но для его стяжки необходимо много усилий. Вторым вариантом для данной формы крепления является использование пластиковых хомутов. В результате применения стоит выбирать диаметром больше, чем предыдущий, чтобы обеспечить эффективное скрепление.
Список необходимых материалов и инструментов для монтажа ремонтного хомута:
- фитинги, опоры;
- трубы необходимого диаметра;
- хомуты, конкретного диаметра с гибкими вкладышами;
- крепление;
- кронштейны;
- другие инструменты.
Металлические, пластиковые и другие хомуты в качестве монтажного элемента
Процесс монтажа труб использует различные формы их крепления с определенной последовательностью хомутами. Это помогает обеспечить устойчивость скрепленных элементов. Дополнительные элементы используют в областях разветвления трубы или ее поворота.
Применение жесткого и неподвижного крепления металлических или пластиковых хомутов для труб рекомендуется в отапливаемом здании. В иных вариантах монтажники используют способ подвижного крепления с помощью эластических вкладышей. Когда трубы попадают под большие температурные перепады, рекомендуется использовать разной формы хомуты с подвижным типом и эластичными прокладками.
Использования разного рода хомутов, например, пластиковых, металлических или стальных предназначается для сантехнической работы по исправлению дефектов трубопровода. Способ их крепления заключается с фиксацией к стене металлической шпилькой с острым заточенным концом. Хомут для труб чугунных или пластиковых различается по форме и в длине его закрепления. Например, полипропиленовые трубы закрепляются хомутами на расстоянии примерно два метра, а пластиковые трубы скрепляют с меньшей периодичностью.
Самодельные хомуты
Самодельный комплект для проведения ремонтных работ можно изготовить из ряда материалов, например, из резинового жгута, скотча, а также проволоки.
Процесс сборки хомута будет иметь такую последовательность:
1. На трубу накручивают резиновый жгут, который можно вырезать из старой велосипедной камеры.
2. После этого стяжку фиксируют проволочной обмоткой, уделяя особое внимание краям «хомута» (их усиливают густыми витками, заключенным рад в ряд).
3. Зафиксированную проволокой резину обматывают скотчем или изолентой.
4. После этого конструкцию можно покрасить.
Ограничения и преимущества самодельных хомутов
Хомут для прокладки трубы можно использовать, учитывая фактор установления только на прямых и ровных участках:
- Во-первых, только на прямых участках, с внешней стороны трубы.
- Во-вторых, только на трубопроводах с диметром до 350 миллиметров.
- В-третьих, при размерах хомутов для труб: 15-20 см + протяженность дефектного участка. Ну а в случае полимерных изделий дополнительные размера составляют 20-30 см.
- В-четвертых, при разрыве тела трубы (расстояния между торцами) не более 10 миллиметров. Отклонение осей, в данном случае, не должно быть больше 3 градусов.
- В-пятых, при повреждении не более 60 процентов от закрытого хомутом корпуса трубы. Если искривления занимают значительную площадь, тогда этот участок легче вырезать и заменить врезкой на муфтах или двух хомутах.
В таких условиях установка хомутов на трубы обещает следующие преимущества:
1. Очень быстрый монтаж ремонтного комплекта. На установку хомута уходит очень мало времени. Процесс закрепления заключается в завинчивании болт-гайка.
2. Высокий уровень устойчивости — точно монтирован качественный хомут выдержит не меня шести и не более десяти атмосфер. При этом температура носителя способна выдерживать до 120 градусов по Цельсию.
3. Предельно широкий разброс по габаритам. Самый «маленький» хомут может обхватить 15-сантиметровую трубу (1/2 дюйма), а другие монтируют на трубопроводы диаметром 1200 миллиметров. Хотя в открытой продаже есть только 350-миллиметровое серийные хомуты, большие размеры изготавливаются под заказ.
4. Как правило, продолжительный срок годности надает гарантию как минимум на 5 лет эксплуатации с сбережением целостности поверхности трубопровода
5. Возможность устранить течь из трещины или отверстия без надобности перегораживать движение транспортируемой среды. В таком случае, хомуты популярны среди сантехников из бригад аварийного ремонта.

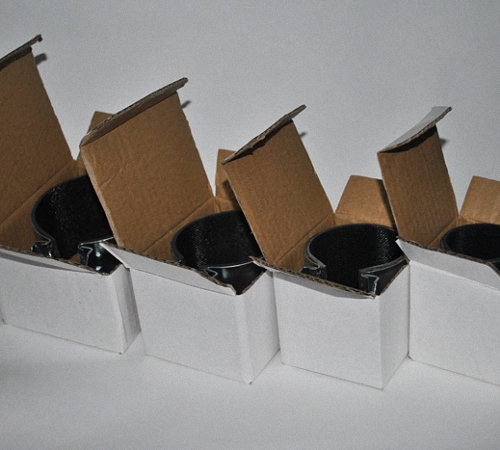

В магазинах сантехники предоставленный широкий выбор ремонтных хомутов, которые отличаются своими параметрами и характеристиками. Вам предоставят варианты хомутов для труб, фото в каталогах для персонального заказа товара. Чтобы быть уверенным в качестве и правильном выборе изделия, стоит обратиться за рекомендацией к специалистам.
Ремонтный стяжной хомут для труб: простой и надёжный способ справиться с повреждением трубы
Хомут ремонтный для труб применяется в качестве «скорой помощи» при различных повреждениях в трубопроводах. Благодаря ремонтным хомутам также можно выполнить замену отдельного участка трубопровода без отключения всей системы водоснабжения. И хотя наложение такой детали на трубу при ее прорыве считается временной мерой, работоспособность отремонтированной таким образом системы может оставаться на высоком уровне довольно долгий срок. Ассортимент этих изделий достаточно широк, поэтому выбор нужного элемента для каждого конкретного случая не составляет труда.
При помощи ремонтного хомута можно устранить повреждение любой трубы
Применение хомутов
Использование ремонтного хомута для труб позволяет справиться с небольшими повреждениями, перекрыть лопнувший участок или закрыть протечку, образовавшуюся в процессе коррозии. Это ремонтное приспособление позволяет очень быстро и без особых усилий справиться с проблемой.
Их применяют на различных участках трубопровода — горизонтальных и вертикальных. На сгибах, тройниках и крестовинах это приспособление является малоэффективным и, в таких случаях применять его категорически возбраняется. Материал ремонтируемых труб может быть любым — от пластичной меди до более ломкого чугуна. В этом смысле нет никаких ограничений. Для трубопроводов, которые изготовлены из различных полимеров, существуют специальные приспособления. Их без особого труда можно приобрести в любом строительном магазине.
Обратите внимание! Иногда хомуты применяются в качестве заземлительного элемента трубопроводной конструкции. Это является очень полезным качеством. Изделие одновременно выполняет функцию крепления и заземления трубопроводной конструкции.
Кроме этого, существует ремонтное изделие из асбестоцемента. Но применяется такой тип хомута достаточно редко из-за своих специфических качеств.
Хомут накладывается только на прямой участок трубопровода
Разновидности дефектов, с которыми позволяет справиться ремонтный хомут
Подобные изделия способны справляться с разнообразными поломками в трубах. А именно:
- прорыв трубы;
- трубопроводный свищ. В этом случае используют хомут, который оснащён эластичной прокладкой. Прокладка плотно вдавливается в свищ и закрывает его;
- трещины в трубопроводе. В этом случае ремонтные приспособления могут устранить течь и из мелких, и из крупных расколов на стенке трубы;
- перелом трубы. Хомут не только справляется с этой проблемой, но и может выступать в роли крепления к неподвижной опоре (стене);
- дефекты сварки;
- игольчатые отверстия;
- повреждения механического типа (от ударов).
Основные характеристики приспособления
Хомуты обладают рядом важных характеристик, которые определяют особенности эксплуатации:
- рабочее давление этого соединительного элемента в зависимости от модели колеблется от 6 до 10 атмосфер;
- максимальный показатель температуры, при которой разрешено использовать приспособление – до +120 градусов;
- рабочий режим, как правило, находится в пределах от –20 до +60 градусов;
- диаметр приспособления может быть от 15 до 1200 мм;
- крепёжные элементы для хомутов изготавливаются из нержавейки или оцинкованной стали;
- манжета приспособления выполняется из специальной резины — рифлёной.
- тело изделия состоит из ленты, которая изготавливается из нержавеющей стали и имеет разную толщину, но в основном этот показатель составляет 1–2 мм. В некоторых случаях используются ленты из литого чугуна.

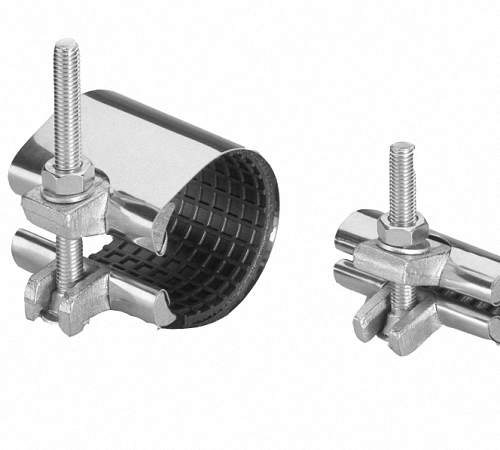

Широкое распространение получили хомуты из нержавеющей стали, их можно применять для ремонта труб из разных материалов
Технические данные изделий представлены в таблице № 1.
Таблица 1
| L (мм) | Dt (мм) | |||
| 960 | 580 | 350 | 290 | 430 |
| 740 | 455 | 250 | 250 | 320 |
| 562 | 340 | 150 | 210 | 212 |
| 376 | 250 | 100 | 190 | 158 |
| 297 | 200 | 50 | 150 | 102 |
| 241 | 150 |  Широкий ассортимент хомутов позволяет выбрать ремонтную деталь для трубы любого диаметра
Эксплуатационные условияХомуты обладают определёнными характеристиками и условия их использования должны соответствовать им.
Основные разновидности ремонтных хомутовПо материалу ремонтные хомуты подразделяются на: Пластмассовые изделия можно использовать для закрепления трубы, которая находится в подвижном состоянии. Они могут быть цельными или двойными. Пластиковые изделия являются практичными и очень прочными приспособлениями, которое позволяет быстро и надёжно справляться с ремонтом труб. Главным положительным качеством полимерных приспособлений является их устойчивость к губительным воздействиям коррозии. Недостатком такого вида хомутов считается их слабая сопротивляемость к механическим воздействиям.
Ремонт пластиковой трубы тоже можно осуществить при помощи хомута
Металлические изделия способны осуществлять надёжное и долговечное соединение. В отличие от пластиковых аналогов являются более устойчивыми к механическим повреждениям. Огромной популярностью пользуются стальные изделия, которые, как правило, производятся из оцинкованной или легированной стали. Такие хомуты имеют с внутренней стороны резиновую прослойку. Ещё одно отличие от пластиковых приспособлений состоит в том, что металлические хомуты способны поглощать вибрации в системе. Основные разновидности хомутов по конструктивным особенностям: Односторонний. Распространён вид хомута, выполненный в виде буквы U с перфорацией в верхней части. Этот вид, как правило, применяют для ремонта труб небольшого диаметра (например, Ду 50). Двусторонний. В состав этого изделия входит два элемента, которые объединяются между собой специальными винтами. Выбор такого приспособления производится с учётом диаметра трубы и характера повреждения. Многосоставной. Приспособления такого плана используют для ремонта труб с большим диаметром. Многосоставной хомут состоит из трёх и более элементов. Установка этого приспособления производится на несколько резьбовых пар. Крепёжный. По своим характеристикам практически не отличается от односоставного и двусоставного типа. Отличие этого типа изделия заключается в том, что оно имеет специальный крепёжный элемент, в состав которого входит саморез. Благодаря этому хомут осуществляет надёжное прикрепление трубы к стене. Основные этапы монтажаПосле выбора и покупки нужного хомута его монтаж осуществляется в такой последовательности:
При выборе хомута для ремонта трубы в первую очередь нужно обращать внимание на характер повреждения. Эти изделия имеют достаточно широкий ассортимент для того, чтобы подобрать необходимое устройство для ремонта труб любого назначения. При установке хомута своими руками нужно чётко следовать необходимым правилам и тогда это изделие поможет эффективно решить возникшую проблему. Как использовать хомут ремонтный для труб водоснабжения – варианты и способыВ данном материале мы подробно расскажем о таком полезном приспособлении, как ремонтный хомут для труб водоснабжения, его разновидностях, областях применения и способах монтажа. Сами по себе хомуты предназначены в первую очередь для осуществления срочного ремонта труб водопровода, когда нет возможности произвести их полную замену, а нужно экстренно принимать меры по устранению утечки. Ремонтные хомуты для металлических труб служат для перекрытия места врезки, изоляции трещин, лопнувших и проржавевших участков. Такие элементы позволяют производить ремонт, не прекращая полностью подачу воды потребителям. К тому же, в процессе работе могут потребоваться только разводные ключи.
Способы и условия применения хомутовПрименять хомут для ремонта водопроводной трубы целесообразно только на прямолинейных горизонтальных или вертикальных отрезках трубопровода. Однако на стыках или на изогнутых отрезках трубы устанавливать такие детали не рекомендуется. Что касается материала, то тут возможны любые варианты: чугун, медь, сталь, различные типы пластиковых изделий. Допускается применение ремонтных хомутов даже на асбестоцементных трубах, поскольку плотность прилегания неразъемных скоб позволяет им сопротивляться высоким нагрузкам. Поэтому подобные элементы довольно распространены при прокладке магистральных водопроводов. Закрепить хомут можно при помощи планки и шпильки. Чтобы отремонтировать дефектный участок, накладывают обжимные хомуты для труб и стягивают его.
Ремонтные хомуты применяют с такими ограничениями:
Какие проблемы решают хомутыСреди наиболее распространенных ситуаций, когда приемлема установка аварийного хомута для труб, можно назвать:
Стяжные хомуты для труб широко используются для ремонта трубопроводов благодаря их многочисленным положительным качествам.
В частности, такие детали характеризуются такими качествами:
Видовое разнообразие хомутовВ продаже можно встретить очень много видов хомутов для труб, которые отличаются по размеру, особенностям конструкции, а также материалу изготовления. Что касается материалов, то представлены изделия из литого чугуна, обычной, нержавеющей или оцинкованной стали (прочитайте: «Виды стальных хомутов для крепления труб, различия и особенности крепежных изделий»).
Конструкционно ремонтные хомуты представлены такими типами:
Параметры изделий данной категорииВсе хомуты для ремонта труб применяются на практике с учетом таких параметров:
Установка и фиксацияСама по себе установка ремонтных хомутов для врезки не представляет сложности и не занимает много времени. Все, что нужно сделать, – это надеть металлическую деталь на участок трубы с повреждением, провернуть его так, чтобы замок находился с противоположной стороны от дефектного места, после чего затянуть гайки до полного прилегания манжеты к трубе.
Как правило, внешний вид хомута представляет собой манжеты в форме подковы, которая стягивается винтами. Обхват трубы по окружности производится с помощью 2-3 деталей, которые скрепляются между собой болтами. Читайте также: «Виды сантехнических герметиков для труб водоснабжения – преимущества и недостатки материалов».
По типу крепления все ремонтные детали бывают двух видов:
Для закрепления трубопроводов к стенам или перекрытиям довольно часто используют кронштейны. Они приемлемы для водопроводных труб с небольшим диаметром. Как правило, эти элементы состоят из двух деталей, соединяемых болтами. В стене они фиксируются на дюбелях.
Если речь идет о транспортировке горячей воды, то применяют скользящие опоры. Они состоят из пластин и хомута, монтируемых на опорную подставку. Кроме того, нередко кронштейны используют в качестве консолей, к которым крепят водопроводные линии в производственных помещениях. А вот в условиях повышенной нагрузки применяют двойные кронштейны для трубопроводов. Ремонт трубы водопровода при помощи хомутаС течением времени на трубопроводе водоснабжения, отопления или канализации может возникнуть течь. Причинами такой поломки являются естественный износ, негативное влияние коррозии или последствия механического воздействия. Чтобы быстро устранить неисправность и не допустить возникновения потопа, можно использовать хомут ремонтный для труб.
Устройство для устранения течи на трубопроводе Устройство хомута. Преимущества и недостатки изделияПростейший хомут для водопроводных труб представляет собой металлическую скобу, диаметр которой соответствуют диаметру водопроводной трубы. Для крепления на устройстве предусмотрены специальные болты. Высокий уровень герметичности достигается благодаря установленной внутри корпуса резиновой прокладке.
Основные элементы хомута, предназначенного для ремонта трубы Широкое распространение хомут для ремонта труб получил благодаря следующим факторам:
Единственным недостатком данного устройства является его недолговечность. Хомут предназначен для быстрого устранения течи, но не может использоваться длительный период (более 5 лет). После истечения срока использования устройства требуется проведение более тщательного ремонта трубопровода. Подбор хомута для выполнения ремонтных работПри подборе хомута для ремонта труб водоснабжения особое внимание рекомендуется уделить следующим факторам:
Подбор вида хомутаВ специализированных магазинах можно приобрести ремонтные хомуты следующих видов:
Устройство для ремонта труб малого диаметра
Универсальное ремонтное устройство для различных трубопроводов
Устройство для ремонта труб большого диаметра Выбор материалаДля производства ремонтных хомутов используются такие материалы, как:
Устройство для устранения течи чугунных труб
Подбор хомута по размерамПри выборе ремонтного хомута предварительно рекомендуется определить:
Схема определения оптимальных размеров хомута Установка хомутаУстранение течи при помощи хомута производится по следующей схеме:
Этапы установки ремонтного хомута на поврежденный участок Процесс установки хомута на водопровод представлен на видео. Если при выборе и монтаже ремонтного хомута четко следовать правилам, представленным в статье, то протечка будет полностью ликвидирована, а изделие сможет прослужить достаточно длительный срок. Ремонтные хомуты для трубопроводов: особенности, виды и стандарты
Преимущества и назначениеРемонтный хомут – герметизирующее приспособление, которое устанавливается на место повреждения трубопровода для восстановления его работоспособности и предотвращения дальнейшей деформации. Основные составляющие изделия: каркас – тело хомута, бандаж – обжимной элемент, уплотнитель – прокладка, непосредственно закрывающая дефекты трубы. Крепится хомут посредством скоб с гайками.
Плюсы использования ремонтного хомута:
Ремонтные хомуты могут применяться для устранения таких дефектов: трещины и переломы; свищи, спровоцированные коррозионными процессами; повреждения тела трубы при выполнении сварочных процедур; дефекты сварочных швов. Также их часто используют для герметизации нефункциональных технологических отверстий. Хомуты предназначены для ремонта вертикальных и горизонтальных трубопроводных участков – в зонах сопряжения, то есть в местах фиксации крестовин и тройников, а также на извилистых участках они не используются. Виды и их отличияХомуты для ремонта труб классифицируют по двум признакам: по типу конструкции и материалу изготовления. В зависимости конструктивных особенностей, приспособления делят на:
Исходя из материала изготовления, различают два типа ремонтных хомутов:
Выбор размеров и диаметра по ГОСТуЗалог успешного ремонта трубопровода – правильно подобранный хомут. В частности, особое внимание необходимо уделить его размерам. Чтобы не прогадать с этими нюансами, следует ориентироваться на выверенные нормы – ГОСТ.
Главная характеристика хомута для трубопровода – рабочий диаметр. Он напрямую определяет диаметр трубопровода, для ремонта которого может использоваться конкретное приспособление. Диапазон диаметров современных хомутов чрезвычайно велик: от ½ дюйма до 1200 мм. Как понять, какой вариант подобрать для конкретного трубопровода? Стандарты, касающиеся диаметра металлических хомутов, устанавливаются ГОСТом 24137-80. Именно здесь можно найти техническую информацию о том, какими рабочими параметрами должны обладать те или иные детали приспособления.
Второй важнейший параметр – длина ремонтного хомута. Ее следует подбирать по диаметру обслуживаемого трубопровода и по длине деформированного участка. Здесь следует ориентироваться на такие правила:
Таким образом, ремонтные хомуты – оперативный, надежный и экономически выгодный вариант устранения повреждений трубопровода. Правильно подобрав вид и размеры приспособления для своих нужд, вы получите эффективный инструмент не только для решения актуальной аварийной ситуации, но и для обеспечения дальнейшего бесперебойного и продолжительного функционирования инженерной сети. Ремонтный хомут: видео |
Повреждение трубопровода – проблема, требующая незамедлительного решения. Но в условиях бесперебойно функционирующих инженерных сетей сделать это не так просто, ведь полное отключение системы вызовет неудобства и даже убытки. Вот почему лучшими помощниками в аварийных ситуациях считаются ремонтные хомуты – они позволяют выполнить обслуживание трубопровода без перекрытия сетей. Далее предлагаем детальнее ознакомиться с особенностями и видами этих устройств в теории и по фото, а также узнать, как выбрать размер и диаметр хомутов по ГОСТу.
Ремонтные хомуты
Односторонний хомут
Важно правильно выбрать диаметр хомута
