Канализационная насосная станция (КНС): виды, устройство, монтаж и обслуживание

В ситуациях, когда невозможно обеспечить необходимый уклон канализационной трубы, самотечная схема отвода стоков не действует. В этих случаях незаменима канализационная насосная станция, обеспечивающая беспрепятственный отток и переработку отходов.

Существует две разновидности агрегатов: мини-станции и полнофункциональные комплексы для обслуживания дома. Разберемся, какому варианту лучше отдать предпочтение, какие характеристики стоит учитывать при выборе. Кроме того, опишем пошаговую технологию монтажа и правила эксплуатации канализационной станции.

Сферы применения и назначение КНС

Канализационная насосная станция (КНС) – это целостный комплекс гидротехнического оборудования, который предназначен для перекачки ливневых вод, промышленных и хозяйственно-бытовых стоков, когда их самотечное отведение невозможно.

КНС используется преимущественно при таких случаях:

  1. Геодезический уровень емкостей и трубопроводов, из которых отводятся стоки, расположен ниже канализационного коллектора или выгребной ямы.
  2. Отсутствие физической возможности организовать прямолинейное самотечное отведение стоков или малый уклон канализационной трубы, грозящий регулярным ее засорением.
  3. Далекое расположение выгребной ямы или центрального коллектора от источника сточных вод.

Оборудуются КНС коттеджные поселки, загородные дома, а также промышленные объекты, расположенные далеко за городом и удаленные от централизованной канализационной сети.

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.

Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.

По типу установки:

  1. Вертикальные.
  2. Горизонтальные.
  3. С самовсасывающими насосами.

Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.

По типу расположения относительно земли:

  1. Заглубленные.
  2. Наземные.
  3. Частично заглубленные.

Резервуар КНС с датчиками, канализационными насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.

По схеме управления оборудованием:

  1. С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
  2. Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
  3. Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.

КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.

По характеру канализационных стоков:

  1. Для хозяйственно-бытовых стоков. Рассчитаны на эксплуатацию в стандартных условиях.
  2. Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
  3. Для ливневых сетей. Оборудуются дополнительными системами очистки.
  4. Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

  1. Максимальный поток перерабатываемых стоков.
  2. Транспортировочное расстояние.
  3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
  4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
  5. Уровень требуемой очистки стоков.
  6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС.

Типовой проект расчета производительности насосного оборудования включает такие этапы:

  1. Определение суточного потребления воды и объема стоков.
  2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
  3. Расчет минимального и максимального канализационного потока.
  4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Устройство и принцип работы КНС

Устройство современных КНС следует рассматривать в двух основных вариантах:

Принципиальных различий между этими устройствами нет. Но сололифты являются единым готовым оборудованием, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продающихся частей под конкретный проект внешней канализации.

Компактные мини-станции

Портативные КНС типа «Сололифт» имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самом санузле.

Основными конструкционными узлами сололифта являются:

  • герметичный корпус с патрубками и отверстиями;
  • двигатель;
  • крыльчатка с режущей кромкой;
  • автоматика.

При поступлении воды в устройство срабатывает автоматика и включается двигатель. В результате происходит перекачивание жидкости из внутреннего резервуара в напорную трубу. Крыльчатка дополнительно измельчает крупные фрагменты для эффективного отведения взвешенных частиц и предупреждения засора.

Корпус сололифта может иметь 2-5 отверстий для подключения сантехнических приборов. Сверху устройства располагается воздушный клапан, который обеспечивает подсос воздуха извне при работе насоса. Это предотвращает срыв гидрозатвора в сифонах домашнего оборудования.

Производительность портативного мини-КНС стандартна и теоретически рассчитывается, исходя из количества подводящих труб. После покупки оборудования достаточно подключить напорный шланг и канализационные трубы к корпусу солофита, а потом включить его в розетку.

КНС для загородного дома

Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструкционных решений такого типа в интернете найти не удастся, а для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.

Более долговечными являются емкости из стекловолокна и пластика. Они не требуют какого-либо ухода и прослужат минимум 50 лет. Станция представляет собой загерметизированную емкость с насосами внутри.

Основными элементами КНС для дома являются:

  1. Накопительный бак из пластика, стекловолокна, бетона или металла объемом в несколько кубометров.
  2. Фекальный насос. В ежедневно работающих станциях ставят два насоса: рабочий и резервный, задача которых состоит в подъеме сточных вод на определенный уровень для дальнейшего их продвижения по трубам самотеком.
  3. Система самотечных водопроводов (подводящих и напорных отводящих), объединяющих внутреннюю канализацию, КНС и последующий коллектор. Система снабжена задвижками и обратным клапаном, который позволяют жидкости течь только в одном направлении.
  4. Автоматика с поплавковыми выключателями. Рекомендуется установка одновременно 3-4 поплавков, каждый из которых способен включать насос. Стоят они недорого, поэтому экономить на них не стоит.

Крупные домашние КНС имеют принцип работы, несколько отличающийся от сололифта. Резервуар для стоков закапывается в землю и подсоединяется к сливной трубе внутренней канализации. При достижении уровнем канализационных сточных вод установленного регулировкой уровня, поплавковый механизм замыкает сеть и включает насос.

Перекачка воды останавливается лишь при достижении поплавком уровня, гораздо ниже того, который привел к его включению. Такая схема позволяет реже включать насосное оборудование, снижая эксплуатационные нагрузки.

Дополнительные поплавки предназначаются для включения резервного насоса. Уровень воды для их запуска устанавливается немного выше, чем для основного насоса.

Это позволяет перестраховываться и включать резервное оборудование только в случае неисправности основного.

Критерии выбора канализационной насосной станции

В частном секторе, на производстве и в других сферах жизни приходится сталкиваться с задачей отведения сточных вод.

Чаще всего невозможное их удаление самотеком вызвано расположением сантехнических приборов ниже уровня магистральной трубы.

В таком случае нужна канализационная станция. Благодаря ее применению можно забыть про засоры и добиться качественной работы сантехники

Благоустраиваем частную территорию

Не только канализационные стоки доставляют много хлопот, но и грунтовые воды, обильные осадки способны сделать участок непроходимым болотом. Но как отвести все эти жидкости, если уровень участка ниже проходящего магистрального трубопровода ливневой канализации и накопительного резервуара? Выход есть хотя и не самый дешевый, но надежный – установка канализации КНС.

Сегодня они имеют широкое распространение и уже успели зарекомендовать себя как одно из наиболее эффективных устройств для отвода стоков.

Устройство и конструктивные особенности

КНС – это комплекс сооружений и устройств, обеспечивающих вывод стоков в накопительную емкость или центральный трубопровод. Применение такого оборудования позволяет избежать установки на большую глубину самотечных коллекторов.

В конструктивном плане оборудование представляет – это полипропиленовая емкость определенного объема.

Внутри нее находятся:

  • Погружные насосы
  • Трубопроводы
  • Патрубки
Читать еще:  Восстановление паркета своими руками

Все эти детали необходимы для соединения бытовой канализационной насосной станции с магистральным трубопроводом.

Кроме того, для удобного обслуживания устройств станция оснащена специальной площадкой и лестницей. Сверху конструкция закрывается герметичным люком.

Принцип действия оборудования

Работа оборудования осуществляется таким образом. По трубам стоки попадают в приемную емкость, на дне которой закреплены насосы. Они принудительно перекачивают жидкость в напорный трубопровод, а из него в центральную канализацию.

В распределительной емкости находятся задвижки. Они необходимы для сброса стоков в трубы. При работе в стандартном режиме все задвижки открыты. А оснащение системы обратным клапаном не дает возможности сточным водам возвращаться обратно. Если в работе КНС возникают неполадки, то задвижки закрывают до окончания выполнения ремонтных работ.

Виды насосных станций

На отечественном рынке можно найти множество самых различных вариантов КНС. Их тип зависит от глубины, на которой проходит подводящий коллектор, а также объема сточных вод и типом насосов и двигателей.

Есть отличия и в способе управления комплектными канализационными насосными станциями, в зависимости от этого параметра они бывают:

В КНС могут применяться различные типы насосов:

Расположение станции относительно поверхности грунта влияет на выбор типа оборудования и может быть как наземным, так и заглубленным.

Обзор популярных моделей

Широкий выбор различных марок КНС заставляет задуматься какую из них выбрать. Большинство такого рода продукции принадлежит зарубежным компаниям, поэтому начнем свой обзор с одной из популярных моделей французского производства. Станция SFA Sanicubic – относится к бюджетному оборудованию и поможет решить задачу слива канализационных вод в коттедже, на даче, офисе или другом объекте. Есть две модификации этой модели. Их отличие состоит в том, что в первой используется перекачивающая помпа. Но ее мощности вполне хватает для организации слива стоков на небольшом объекте.

Смотрим видео о модели SFA Sanicubic:

К ней могут быть подключены одновременно три сантехнических прибора, например, унитаз, мойка и умывальник. Эта бытовая канализационная насосная станция оснащена высокопроизводительным насосом с измельчителем, способным поднимать стоки на высоту до 11 м. При этом по горизонтали они могут быть транспортированы на расстояние более 100 м. Хорошая производительность станции позволяет ей эффективно работать даже при больших объемах сточных вод. Диаметр подключаемых к ней труб может быть от 40 до 110 мм.

Кроме того, оборудование марки Sanicubic имеет обратный клапан и возможность информирования о поломках. В конструктивном плане КНС выполнена с использованием звукоизоляционных материалов, что делает ее работу бесшумной. И конечно же, как и все зарубежное оборудование станции этой марки соответствуют всем стандартам качества и не доставят владельцу хлопот в процессе работы. Производитель гарантирует безупречную работу КНС канализационной насосной станции на протяжении 3 лет, что лишний раз подтверждает ее высокую надежность.

модель Wilo Drainlift KH 32

Теперь рассмотрим оборудование немецкого производства марки Wilo Drainlift KH 32 0,4 EM. Она предназначена для работы с фекальными стоками в системе слива.

Корпус КНС выполнен из прочного и противоударного пластика, который не боится воздействия агрессивных сред. Возможности станции позволяют ей перекачивать до 70 л. сточных вод, поднимая на высоту более 5 м.

Питание на насос подается с электросети в 220 В, а потребление составляет не более 450 Вт. Объем накопительного бака составляет 17 литров, а вес всей конструкции менее 7 кг. Поэтому монтаж такой станции можно выполнить самостоятельно не прибегая к платным услугам.

Для защиты двигателя от перегрева оборудование оснащено встроенной защитой. функция автоматического отключения насоса управляет его работой и при минимальном наполнении он будет отключен.

К достоинствам бытовой канализационной насосной станции этой марки следует отнести и оснащение дополнительной автоматикой включение – выключение при изменении:

  • Уровня жидкости в баке,
  • В режиме сухого хода,
  • При перегреве насоса.

Сфера применения такого оборудования достаточно широка. Они могут устанавливаться как в городских канализационных системах, так и на территориях торговых центров или небольших компаний. Но основное их назначение – это организация сброса стоков в загородных комплексах.

Обслуживание и монтаж

Монтаж и обслуживание

Данное оборудование подразделяются на бытовые и промышленные. В свою очередь бытовые могут быть мини, средние и большие. От их типа зависит и сложность выполнения монтажных работ, а также обслуживание.

Если вы решили установить среднюю или большую КНС канализационную насосную станцию на частном подворье, то первым этапом будет подготовка места. В зависимости от того к какому типу относится выбранная канализационная насосная станция для дома она может устанавливаться над поверхностью почвы или под землей. При этом последний вариант требует обустройства дна из бетонных плит, к которым и производится крепление оборудования.

Если же вы хотите себе выбрать мини КНС, то ее последующая установка достаточно проста, однако, и она требует, как минимум сантехнических навыков, потому что малейшие ошибки приведут к протечкам.

То же самое можно сказать и об обслуживании. Для мини-станций оно не требуется, так как все работы по очистке и промывке выполняются автоматически. Тем, кто установил наружные КНС канализационные насосные станции придется обращаться к услугам профессионалов. Так как выполнить все профилактические работы самому будет достаточно сложно. Стоимость услуги по монтажу и обслуживанию КНС зависит как от типа оборудования, так и от фирмы в которую вы обращаетесь.

Критерии выбора станции

Устройство, отвечающее за перекачку стоков в центральную магистраль или очистные сооружения должно соответствовать тем условиям, в которых предполагается его эксплуатация. Выбор модели зависит даже от типа грунта в вашем саду, а также и от многих других параметров. Прежде чем приобретать определенный тип комплектной канализационной насосной станции КНС необходимо выполнить расчет параметров, чтобы избежать проблем в дальнейшем. Но эта работа должна выполняться профессионалом, так как от правильности полученного значения зависит насколько функциональной будет система.

Смотрим видео, критерии выбора:

Еще один важный фактор – это протяженность выпускной трубы. Ее расчет выполняют оперируя значениями высоты водяного столба. Обычно они указаны в документации. Но кроме этого на выбор влияют:

  • Число поворотных узлов
  • Угол наклона

Последний параметр для бытовых КНС составляет не более 10 м.

Исходя из полученной информации следует отметить, что выбирать данные станции следует согласно перечисленным выше параметрам. Причем все расчеты лучше доверить профессионалам. Только в этом случае ваша КНС будет эффективной.

Однако и стоимость влияет на выбор не менее, чем другие аспекты. Но здесь нужно основательно подумать. Канализационная насосная станция, цена на которую, очень низкая не всегда имеет соответствующее качество. Поэтому лучше выбрать дорогую модель от проверенного зарубежного производителя. По суммарным затратам она в итоге окажется дешевле.

Инструкция по монтажу КНС — комплектных канализационных насосных станций

Смотрите типовые проекты и схемы КНС здесь

Перед монтажом КНС необходимо правильно подготовить основание. При разработке грунта механизированным способом, с помощью экскаватора, котлован должен быть немного не доработан до проектной отметки, для того чтобы не нарушать природную целостность грунта. Доработку грунта до проектной отметки необходимо вести вручную, не допуская перекопа, чтобы бетонное основание под КНС монтировалось на материковом грунте.

Порядок действий

  1. Необходимо очистить поверхность дна котлована от посторонних предметов.
  2. На дне котлована, по всему периметру, делается песчаная подушка 200 мм высотой с поливанием водой и трамбовкой. По разработанным чертежам собирается опалубка для железобетонного основания. В опалубку монтируются несколько слоев сетки, сделанных из арматуры различного диаметра и различным шагом сетки (как правило сетка делается с шагом 100х100 мм из арматуры Ø 10-12 мм, в 2-3 слоя в зависимости от высоты бетонного основания и размеров данного основания). Размеры оснований под КНС разрабатываются проектными организациями в зависимости от размеров канализационных насосных станций, состава почвы на месте установки КНС и наличие грунтовых вод на месте установки. Далее опалубку заливают бетоном и дают отстояться. В различных случаях используют различные марки бетона. В сухих грунтах используют марки М150, а в влагонасыщенных грунтах влагостойкие марки гидротехнический бетон М200, М 250 Бетонные работы необходимо выполнять по всем правилам технологии бетонных работ.
  3. После того как бетон наберет прочность, начинается монтаж корпуса КНС. Перед монтажом корпуса КНС на основание очистить поверхность от посторонних предметов.
  4. При опускании корпуса в котлован нагрузку от массы корпуса распределить равномерно по всем монтажным петлям.
  5. Пластиковый корпус должен быть смонтирован строго в проектном положении. После того как корпус был установлен на проектную отметку, необходимо убедиться, что он не имеет повреждений и установлен строго по проектным осям. Проверьте вертикальность корпуса. При горизонтальности фундамента КНС будет стоять вертикально.
  6. После установки КНС на бетонное основание, в юбке насосной станции, по всему периметру сверлятся отверстия (8-12 штук, в зависимости от диаметра станции) диаметром 12-16 мм, длинной 18-22 мм) для установки анкерных болтов. После этого болты вставляются в отверстия, забиваются и затягиваются.
  7. При высоком уровне грунтовых вод в дополнение к креплению КНС анкерными болтами, к бетонному основанию, необходимо нижнюю часть КНС, примерно 0,5-0,8 м залить бетоном. Расчет веса бетона производится в объеме рабочего проекта или проекта производства работ.
  8. После крепления КНС к бетонному основанию производится обратная засыпка песком, послойно с трамбовкой и поливанием водой до уровня подводящего и напорного коллекторов. Перед обратной засыпкой убедитесь, что корпус КНС не имеет повреждений. После монтажа КНС на основание и проверки её вертикальности, начинайте обратную засыпку. (Песчаная обратная засыпка служит прокладкой между корпусом КНС и нетронутым грунтом и служит защитой КНС от подвижек грунта).

  1. Потом выполняется подсоединение труб входящего коллектора и присоединение труб напорной ветки. Грунт под подводящий и напорные коллектора утрамбовывают.
  2. Затем производится обратная засыпка песком послойно, до уровня земли с послойным трамбованием, равномерно по всему диаметру КНС. При несоблюдении этих условий возможна деформация корпуса или горловины.
  3. Потом производится монтаж насосов в корпус КНС. Опускание насосов по направляющим в КНС можно производить вручную (если насосы имеют малую массу) или при помощи подъемных устройств типа талей или кранов (если насосы имеют большую массу).
  4. Затем монтируется шкаф управления насосами. Шкаф управления насосами, по проекту, может быть размещен на корпусе КНС в специальном металлическом ящике (защита от вандалов), около КНС в металлическом ящике или в каком либо помещении, находящимся по близости с КНС. Всех проще и дешевле размещать пульт управления насосами на корпусе КНС. На полиэтиленовых КНС нашего производства мы разработали площадки с герметичными вводами в КНС, для установки металлических ящиков внутри которых располагаются шкафы управления насосами. Электрические кабеля от насосов в стандарте имеют длину 10 метров и если шкаф управления насосами располагается не около КНС, то необходимо покупать импортный, дорогостоящий кабель для наращивания, что увеличивает затраты на монтаж КНС.
  5. Следующим этапом делается подводка центрального кабеля к пульту управления насосами. Кабель подбирается в зависимости от мощности насосов и согласно проекту по установке КНС.
  6. Затем внутри КНС производится вывешивание подвесных поплавков для работы насосов.
Читать еще:  Выбираем растворитель для краски

На завершающим этапе монтажа КНС — подсоединяются кабели от насосов, от поплавков, от датчиков переполнения и т.д. к пульту управления насосами и делается пуско-наладка КНС.

Выбор и установка канализационной насосной станции для загородного дома?

В большинстве случаев, при проектировании канализации стараются создавать самотечные системы, в которых стоки перемещаются по трубам под действием сил тяжести. Но такое простое решение можно осуществить не всегда. Из-за сложного рельефа или отдаленности точки подключения от коллектора бывает невозможно проложить трубы с уклоном. В этом случае, решить проблему поможет канализационная насосная установка. Что это за оборудование и как оно может быть использовано?

При строительстве новых домов или при проведении реконструкции с перепланировкой старых строений, нередко возникает ситуация, когда проложить канализационные трубы с необходимым уклоном не представляется возможным.

То есть, обеспечить нормальный отток стоков самотеком не получается. В этом случае, применяют монтаж канализационных насосных станций, то есть, устройств, при помощи которого сточные воды будут перекачиваться принудительно. Они необходимы там, где нужно обеспечить движение стоков по восходящему трубопроводу, а также при удаленном расположении точки приема от места использования воды.

Принцип работы

Принцип, согласно которому работают канализационные насосные установки, достаточно прост. Использования вода из сантехнических устройств стекает в накопительный резервуар. При заполнении резервуара до определенного уровня включается насос и происходит перекачивание стоков в систему центральной канализации или септик.

На какое расстояние способна перемещать стоки КНС и каков максимальный уровень подъема жидкости? Ответы на эти вопросов зависят от ряда факторов, а именно:

  • Расстояния, разделяющего выпуск канализации и насосную установку.
  • Расположения труб (по горизонтали или по вертикали).
  • Состава стоков.

Как правило, стандартный насос способен обеспечить транспортировку жидкости на 100 метров при горизонтальном расположении труб и на 7 метров, если трубы расположены вертикально.

Однако в редких случаях трубы расположены только строго по горизонтали и вертикали. К примеру, на каком-то небольшом участке трубы могут подниматься, а потом будет следовать продолжительный горизонтальный участок или наоборот.

Совет! В любом случае, действует правило: чем меньше перепад по высоте между точками расположение насоса и выпуском канализации, тем на большее расстояние могут быть перемещены стоки.

Выбор установок

Все выпускаемые бытовые канализационные насосные установки можно поделить на две категории:

  • Общего назначения, которые устанавливаются для обслуживания всего здания.
  • Специального назначения, которые монтируются для одной точки.

От типа установки зависят ее параметры, в том числе и требуемая мощность. При выборе следует помнить, что:

  • Не все модели насосов рассчитаны на работу с горячей водой.
  • Для обслуживания раковины, душевой кабины или ванны подойдет простой насос, а для унитаза следует устанавливать модель, дополненную измельчителем отходов, так как обычный насос не может перекачивать жидкости, содержащие примеси диаметром более 5 мм.
  • В некоторых случаях требуются насосы с повышенной производительностью. К примеру, высокопроизводительная КНС необходима для обслуживания бассейна.

Кроме того, при покупке насосного оборудования необходимо обращать внимание на такие характеристики, как:

  • Уровень шума при работе.
  • Простота обслуживания.
  • Компактность модели и ее внешнее оформление.

Совет! В том случае, если планируется установка канализационных труб своими руками и, соответственно, самостоятельный монтаж, стоит обратить внимание и на то, насколько просто установить и подключить насосное оборудование.

Производители

Сегодня на рынке очень популярны канализационные установки производства Германии, Франции и Дании.

Большой популярностью у домовладельцев и застройщиков пользуется насосное оборудование Wilo. Это оборудование выпускается в разном исполнении, можно выбрать установку следующего типа:

  • Оборудованную одним или двумя насосами.
  • Оборудованную измельчителем отходов.
  • Компактную модель, рассчитанную на небольшой объем стоков.
  • Производительную модель напольного исполнения.

Таким образом, модельный ряд производителя способен обеспечивать разнообразные потребности потребителей. При помощи установок можно перекачивать стоки различного состава и в любом количестве, все зависит только от назначения модели и ее производительности.

При этом все установки достаточно компактны и имеют привлекательное оформление, так что их монтаж не испортит общий вид интерьера. К достоинствам моделей Wilo следует отнести и следующие характеристики:

  • Низкий уровень шума при работе. Установки перекачивают жидкость практически бесшумно, поэтому их можно монтировать и вблизи жилых помещений.
  • Простота монтажа и эксплуатации. Использование установок не потребует от хозяев приобретения каких-то специальных навыков.
  • Наличие специального клапана вентиляции в насосных установках обеспечит отсутствие неприятных запахов.

Среди модельного ряда присутствуют и специальные установки, рассчитанные на работу со стоками, не содержащими твердых включений. Их монтируют для отведения воды от ванн, душевых кабин, бассейнов и умывальников. Нужно только правильно подобрать ее производительность.

Grundos

Не менее популярна среди потребителей и канализационная установка Grundfos Sololift. Этот оборудование быстро отведет стоки от мойки, умывальника или душевой кабины, но для работы с жидкостью, включающей в себя твердые отходы, оно не подходит.

При необходимости обеспечить отведение стоков от унитаза, используется специальная модель – Sololift 2 WC3. Она дополнена режущим механизмом, который способен измельчать твердые включения, в том числе и туалетную бумагу.

Режущий механизм оборудован уникальной системой самоочистки, поэтому в резервуаре не образуется осадка, а, следовательно, и не возникает неприятных запахов. Достоинствами модели стоит признать:

  • Компактные размеры.
  • Простейший монтаж, позволяющий справиться с установкой оборудования самостоятельно.

Состоит канализационная установка Sololift из следующих частей:

  • Насос погружной, снабженный обратным клапаном.
  • Пластиковая емкость для сбора стоков.
  • Фильтр для жидкости.
  • Клапан вентиляции, оборудованный угольным фильтром.
  • Датчик уровня жидкости в емкости.

В зависимости от модели устройство может быть оборудовано различным количеством патрубков. Существуют установки, предназначенные для работы с одним или несколькими потребителями воды. Диаметр патрубков зависит от мощности. Стандартная имеет патрубки диаметром 1 дюйм или 25,4 мм.

Совет! При выборе установки следует обращать внимание на ее производительность. Так, для перекачки большого количества воды требуется приобретение специальных моделей.

Производимая во Франции канализационная установка sfa, рассчитана на большую производительность, но при этом, проста и удобная в использовании. К примеру, установка SANICUBIK PRO рассчитана на использование в общественных местах. При этом оборудование достаточно компактно и работает с низким уровнем шума.

Требования к монтажу

Для установки насосного оборудования можно пригласить специалистов, но при желании, справиться с работой удастся и самостоятельно. Но при монтаже следует соблюдать основные требования:

  • Не допускается провисания или сильного натяжения труб, их перегибы или изломы.
  • В качестве сливных рекомендуется применять трубы высокого качества.
  • При расположении канализационной установки в помещении без отопления, следует утеплить трубы.
  • Не допускается монтаж установок меньшей, чем требуется, производительности, а также использование насосов не по назначению. К примеру, нельзя перекачивать горячие жидкости насосами, которые рассчитаны на работу с холодной водой.
Читать еще:  Строительство барбекю своими руками

Итак, КНС – это практичное, удобное в использование устройство, предназначенное для перекачки сточных вод. Использование таких установок необходимо там, где невозможно построить самотечную канализацию. Однако перед покупкой модели следует четко определиться с назначением модели и ее производительностью.

Инструменты

При необходимости отвода промышленных или водоканализационных стоков следует устанавливать канализационную насосную станцию. Рекомендации по выбору и монтажу канализационной насосной станции рассмотрим в данной статье.

Оглавление:

Общее понятие о канализационной насосной станции

Основным предназначением канализационной насосной станции является отведение канализационных вод стокового или хозбытового назначения. По конструкции выделяют канализационные насосные станции простые, средние и сложные.

Канализационная насосная станция состоит из герметичной емкости к которой подключен фекальный насос. Главной функцией насоса является перекачивание канализационных отходов в другую канализационную станцию или в места переработки.

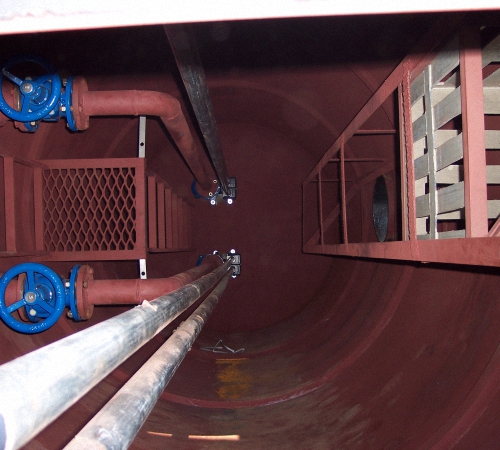

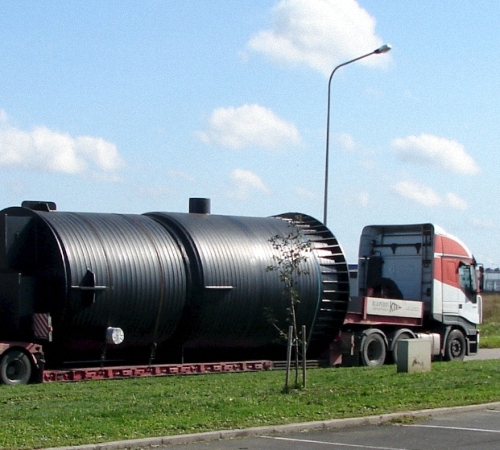

Канализационная насосная станция фото:

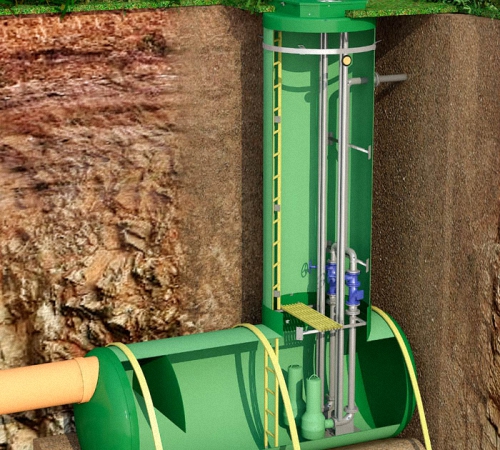

Канализационная станция состоит из:

  • полипропиленовой емкости;
  • погружных насосов;
  • трубопроводов;
  • напорных и отводящих патрубков;
  • системы автоматизации;
  • системы вентиляции.

Дополнительно возможна установка:

  • двойного усиленного дна;
  • теплоизоляции;
  • обратных клапанов;
  • задвижек;
  • площадки обслуживания;
  • щита управления;
  • запирающего люка;
  • датчика управления;
  • выбор материала корпуса.

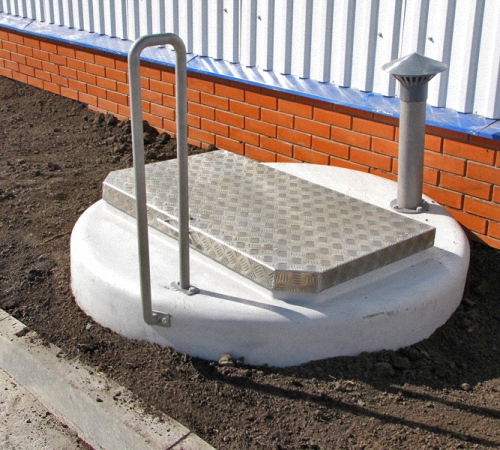

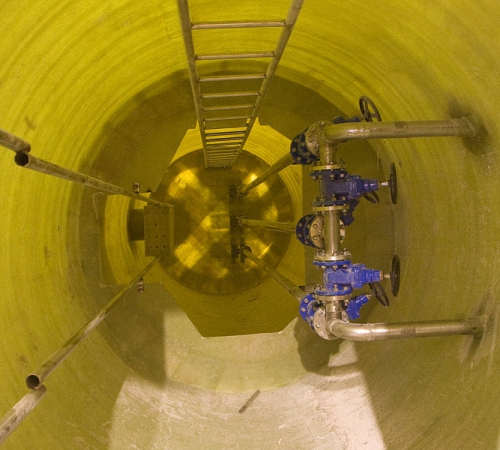

Для обслуживания КНС устанавливают лестницу и обустраивают площадку внутри резервуара. Люки, предназначены для закрытия стаканов станции, чтобы защитить внешнюю среду от запаха.

Принцип работы КНС состоит в том, что канализационные воды поступают в КНС через трубопровод и попадают к насосам. На трубах установлены обратные клапаны, которые предотвращают возврат сточных вод в систему. Через насосы стоки перекачиваются на обработку.

Основные функции и разновидности КНС

Главной функцией канализационной станции является принудительное перекачивание стоковых и канализационных вод.

Если сложные рельефные участки не позволяют оборудовать самотечный слив, чтобы не устанавливать глубокие коллекторы, лучше приобрести канализационную насосную станцию.

В соответствии с перекачиваемой жидкостью выделяют:

  • канализационные насосные станции производительных стоков;
  • канализационные насосные станции хозяйственно-бытового стока;
  • КНС ливневого стока;
  • КНС осадочного стока.

В соответствии со сферой применения выделяют:

  • канализационные насосные станции для дома;
  • канализационные станции промышленного типа.

В соответствии с мощностью канализационные насосные станции разделяют:

1. Мини-канализационные станции – это небольшая герметичная емкость, подключенная к унитазу, прямо в туалете или в ванной. Такие канализационные насосные станции производят в различных формах, цветовых и дизайнерских решениях. В комплектацию мини-канализационной насосной станции входит насос фекально-погружного типа, который оснащен режущими механизмами. Мощность насоса не больше 400 Вт.

2. Большой популярностью пользуются средние канализационные насосные станции, которые отличаются широким спектром моделей. Такая станция включает полимерный бак, который устанавливают в землю, и насос. Сфера применения средних канализационных станций как бытовая, так и промышленная. В бытовой сфере применяется один или два насоса, а в промышленной – только два. Насосы используются разнообразные: от моделей с элементами, которые осуществляют многоканальные режущие операции по переработке стоков, до закрытых одноканальных рабочих колес. В промышленных канализационных насосных станциях не устанавливают первый тип насосов, потому что режущие модели обладают неустойчивостью к камням или другим крепким предметам . Если твердый предмет попадает на ножи режущего механизма – насос сразу ломается. Это существенный недостаток данного вида насоса.

3. Большие канализационные насосные станции используются в городских системах канализации и стока. В больших системах устанавливают мощнейшие насосы с многоканального типа с наличием рабочих колес. Насосы с наличием режущего механизма в больших станциях не используют.

Советы по выбору канализационной насосной станции

При выборе канализационной насосной станции следует учесть:

  • глубину залегания подводящей системы;
  • тип и количество жидкости, которую следует перекачивать;
  • разновидности насосов;
  • способ управления КНС;
  • материалы, из которых изготовлена КНС;
  • диаметр корпуса канализационной насосной станции;
  • мощность КНС.

Канализационные насосные станции изготавливают из полипропилена, армированного стекловолокна и полиэтилена. Данные материалы обеспечивают защиту станции от коррозии и других внешних воздействий.

Обратите внимание на внутренние детали КНС, лучше если они изготовлены из нержавейки. В сейсмоопасных областях нужно устанавливать канализационные насосные станции со сверхпрочным корпусом. В северных регионах необходимо проводить дополнительное утепление КНС.

Позаботьтесь об установке на насос датчиков вибрации и протечек.

Наличие автоматической системы контроля позволит регулировать работу насоса и организует бесперебойную работу станции.

Обзор производителей канализационных насосных станций

Канализационную насосную станцию купить возможно в специализированных магазинах или заказать непосредственно у разработчика.

Рассмотрим основных производителей канализационных насосных станций:

1. Канализационные насосные станции Grundfos (Дания) – лидер на рынке продаж КНС.

Мини канализационные насосные станции характеристики:

  • минимальное техобслуживание;
  • легкость использования;
  • наличие измельчителей в насосе;
  • строк эксплуатации около 50 лет;
  • изготовление под заказ.

Технические особенности Grundfos Integra:

  • наличие пневмоцилиндров, которые обеспечивают герметичность установки;
  • жесткость конструкции;
  • сухая установка насоса;
  • система объединяет два колодца: сухой и мокрый;
  • дополнительная теплоизоляция;
  • прочный резервуар из нитей стекловолокна;
  • возможность дополнительного подогрева помещения;
  • высота станции от 4,5 до 12 м.

Технические особенности Grundfos с “мокрым колодцем”:

  • автоматическая муфта, расположена вертикально;
  • возможность встроенной площадки технического обслуживания;
  • высота резервуара до 12 м;
  • объем трубопровода от 10 до 30 см.

Канализационной насосной станции цена зависит от размера, мощности и дополнительного оборудования.

Дополнительная комплектация КНС Grundfos включает:

  • уплотнительные манжеты входа в емкость;
  • датчики, контролирующие уровень стока;
  • напорные переходники конусообразной формы;
  • потокообразователи;
  • встроенные лестницы;
  • дополнительная теплоизоляция;
  • корзинообразные решетки.

Канализационная насосная станция комплектная Grundfos JEF, особенности:

  • максимальная высота: 12 м;
  • применение: канализация, отвод бытовых, дождевых вод;
  • особенности: легкий монтаж, индивидуальный подбор системы и комплектующих, возможность в использовании шести различных насосов.

2. Канализационная насосная станция Pedrollo SAR (Италия) – станция автоматического типа, с датчиками работы насоса и контроля уровня вибрации.

  • сельскохозяйственные територии;
  • бытовая сфера;
  • коммунальное хозяйство;
  • промышленность.

Технические особенности бытовой канализационной насосной станции Pedrollo SAR40:

  • использование: отвод канализационных стоков в частных домах малого или среднего вида;
  • вместительность: 40 л;
  • минимальная мощность: 0,25 кВт;
  • максимальная выработка: 160 л за одну минуту;
  • максимальная высота: 750 см;
  • комплект КНС состоит из полиэтиленового резервуара, электронасоса, пятиметрового кабеля, обратного клапана;
  • стоимость: 500 $.

3. Канализационная насосная станция Sanicubic 2 Classic (Франция) – перекачивает сточные воды в центральную канализацию.

  • мощность максимального напора: 11000 см;
  • мощность: 15 кВт;
  • выработка: 20 м³ за час;
  • гарантия: один год;
  • особенности: две скорости регулировки выкачивания,
  • ширина-высота-длина: 49,1-40,8-55,7 см;
  • стоимость: 4100 $.

4. Канализационная насосная станция Homa Saniflux (Германия) – предотвращает затопления санузлов в зданиях, которые находятся ниже канализационного трубопровода.

  • комплектация: емкость, насос, двигатель,блок управления;
  • объем – 15 л;
  • масса: 8 кг;
  • материалы: пластиковый резервуар, комбинация пластика со стеклопластиком при изготовлении насоса, корпус и внутреннее наполнение насоса изготовлено из нержавеющей стали;
  • стоимость: 18000 $.

5. Канализационная насосная станция Альта (Россия) – предназначена для перекачивания и отведения канализационных вод.

Преимущества канализационной насосной станции типовой:

  • корпус – полипропиленовый;
  • особенности: дополнительные ребра, улучшающие жесткость, лестница, решетчастая корзина для мусора;
  • масса корпуса: от 70 до 350 кг;
  • стоимость: в зависимости от индивидуальных особенностей местности и дополнительной комплектации.

Проект канализационной насосной станции

Для произведения расчета КНС следует выполнить ряд действий:

1. Определите расход воды. Путем расчета минимального, максимального и среднего расхода воды.

2. Определите напор насоса, путем суммирования высоты подъема напора с потерями нагревательного трубопровода и потерями воздуха.

3. Установите график, который отобразит общую работу КНС. Функциональный расчет должен превышать наибольшую сумму обычного расчета.

4. Проанализируйте работу насоса при возникновении экстремальных условий.

5. Определите объем приемных емкостей.

Установка канализационной насосной станции

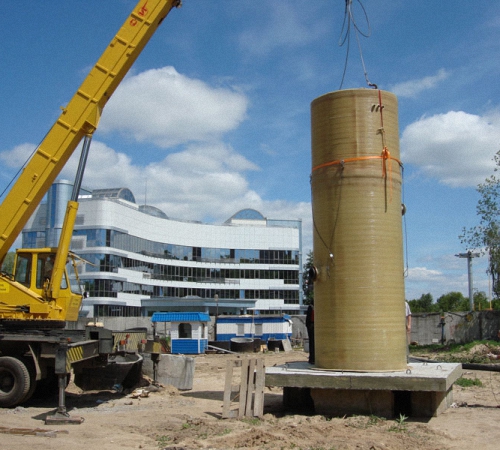

Перед монтажом канализационной насосной станции следует установить основание, в виде бетонной плиты, минимальная толщина которой составляет 30 см.

Корпус канализационной станции крепится к плите цанговыми анкерами.

Инструкция по установке КНС:

1. Подготовьте котлован. В случае выхода подземных вод установите на основании котлована бетонный фундамент.

2. Установите станцию на фундамент. Просверлите отверстия в плите и установите анкерные крепежи.

3. Засыпьте станцию грунтом.

Преимущества установки канализационной насосной станции:

  • сбережение полезной жилой области;
  • экономия электричества;

  • автоматизированный процесс;
  • необходимость в небольшом количестве персонала для осуществления обслуживания;
  • низкий уровень вибрации и шума;
  • мобильность и легкая установка;
  • безвредность для окружающей среды;
  • использование в разных климатических зонах.

Ссылка на основную публикацию
Adblock
detector
