Характеристика шлифовального бруска из металла

Инструменты

Существует большое количество абразивных инструментов, которые различаются по способу заточки, внешнему виду, конфигурации и размерам. Довольно популярным инструментом для заточки является шлифовальный брусок. Об особенностях его применения и разновидностях рассмотрим далее.

Оглавление:

Бруски для шлифовки: состав, принцип действия

Среди большого разнообразия инструментов для шлифовки особую роль играют шлифовальные бруски из металла. Согласно ГОСТу бруски из металла имеют такие формы:

  • квадратную;
  • прямоугольную;
  • треугольную;
  • круглую;
  • полукруглую.

Также выделяют бруски шлифовальные плоские. В составе любого абразивного бруска содержится два фракционные материала, перемешанных между собой. Один из них образует абразивные зерна кристаллической формы, а другие – отличаются особой твердостью, чаще всего это сталь. Для удерживания зерен в определенной форме используется мягкий материал в виде матрицы. По твердости матрица должна быть приблизительно такой же как и материал, которым обрабатывается брусок. Таким образом, в процессе заточки или шлифовки, матрица постепенно стирается, открывая доступ к новым кристаллам и абразивным зернам. Процесс стирания и изнашивания абразивного бруска является вполне нормальным явлением, свидетельствующем о правильности его применения.

При наличии более мягкой матрицы, абразив не справляется со своей работой, заточка производится некачественно. Так как не производится обновление абразивного материала, а зерна всего-навсего вырываются из матрицы. В итоге, форма бруска становится непонятной, обработка производится не точно.

Абразивное вещество в составе бруска должно отличаться однородной структурой кристаллических включений. При наличии разных по размеру зерен, расположенных с одной и со второй половины бруска, удается выбрать тип заточки, необходимый для того или иного прибора. Если же мелкие и крупные зерна расположены в хаотичном направлении, то точной заточки достичь не удастся.

Однако, сооружение бруска с максимально одинаковыми зернами – довольно сложный процесс, добиться которого нужно путем особых стараний, поэтому стоимость такого бруска будет на порядок выше. Хотя в итоге вы получаете инструмент, обеспечивающий высокую точность заточки.

Особое внимание следует уделять форме абразивных кристаллов, так как их режущие грани различные по форме, а этот показатель также влияет на качество заточки. Непосредственно качеству бруска сказывается на процессе заточки изделия, но также особую роль в этом процессе играет и наличие навыков работы с данным приспособлением. Изначально, рекомендуем начать экспериментировать с недорогими брусками, постепенно переходя к более дорогим. Длина бруска должна ровняться длине затачиваемого лезвия. Ширину бруска в данном случае учитывать не стоит.

Характеристика шлифовального бруска: маркировка изделий

Выбирая бруски из металла для заточки, прежде всего необходимо обращать внимание на их маркировку. Прежде всего на бруске указывается эмблема предприятия, которое его изготовило. Также далее указывается форма бруска, которая бывает прямоугольной, треугольной, полукруглой и т.д.

После этого обозначается размер бруска по ширине, длине и высоте. Качество абразивного материала и его состав, а также характеристика зернистости. Также в маркировке материала указывают степень твердости, а также уровень сближенности зерен абразивного назначения.

Основная характеристика бруска – его зернистость. Существуют основные системы для определения размера зерен в бруске шлифовальном:

1. FE PA – стандарты объединения Европейского производства абразивных заточек, данная маркировка актуальна для большинства европейских стран, России, Турции.

2. ANSI – система стандартов, распространенная в Америке, используется в процессе производства абразивных материалов.

3. J S I – изготовление брусков шлифовальных прямоугольных по японским промышленным стандартам.

Некоторые производители не указывают маркировку согласно данным стандартам, от покупки таких брусков лучше отказаться.

Особенности применения керамических абразивных брусков

Чаще всего, для изготовления керамического бруска используют зерна электрокорунда, то есть окисленного алюминия. Возможен также вариант использования кремния карбида в комбинации со связующим веществом.

Самыми распространенными среди керамических брусков, являются материалы германского, польского и китайского производства. При этом, стоимость таких брусков гораздо ниже, чем металлических.

Однако, в процессе эксплуатации такие бруски быстро портятся, теряют форму и стираются, поэтому они нуждаются в периодической замене. Также, работать с таким материалом более 30-ти минут не рекомендуется, так как они быстро нагреваются.

На некоторых рынках встречаются бруски производства Советского Союза, рекомендуем именно им отдать свое предпочтение. Так как по качеству, они гораздо лучше альтернативных брусков из Германии.

Существует огромное количество производителей керамических брусков, различающихся по качеству и времени на заточку. Возможен вариант изготовления специализированных брусков для заточки определенной формы и размера.

Кроме того, определенные производители керамических ножей, изготавливают также и бруски для их заточки или рекомендуют затачивать ножи только определенными брусками. Хотя для получения качественного результата заточки достаточно всего лишь иметь опыт в затачивании ножей. Среди преимуществ ножей и брусков на основе керамики отметим прежде всего высокую стойкость к износу и высокий ресурс работы. Керамика среднего уровня подвергается очень медленному износу, а мелкая – не способна изнашиваться.

Однако, в процессе работы с керамическими брусками происходит их постепенное засорение мелкими частями металла, из-за этого происходит их быстрый износ. Для восстановления такого бруска, достаточно протереть его кухонным средством с помощью которого чистят кастрюли или песком, соединенным с жидким мылом.

Учтите, что в процессе работы с брусками на керамической основе, рекомендуется во избежание их нагрева использовать специальный раствор в виде воды или воды с добавлением мыла. В противном случае, металлическая пыль быстро засоряет поверхность.

Процесс изготовления керамических брусков абразивных шлифовальных состоит в формировании абразива и дальнейшей его сушке. Учтите, что при обжиге определенные изделия деформируются, они не поддаются восстановлению и утилизируются. При наличии небольшой величины прогиба в не более чем пол миллиметра, такой брусок пригоден к использованию. При наличии большего прогиба на бруске, откажитесь от его покупки. Так как в таком случае качество заточки будет довольно низким.

Японский водный камень – брусок для шлифования

Рассматривая по составу обычный металлический брусок и японский камень, слишком больших отличий не найти. Принцип действия у них одинаковый, однако, качество заточки все же определяется такими показателями как размер абразивных зерен, их равномерное расположение, однородность и твердость матричного волокна. Стоимость этих камней достаточно высокая, по сравнению с обычными брусками.

Главное их отличие от стандартного бруска в их мягкости, для определения которой необходимо сопоставить объем связующего вещества, абразива и соединительного компонента. Так как брусок отличается особой мягкостью, то и степень его износа более высокая. Однако, после отработки зерен, при их контакте с водой на поверхности камня образуется раствор, который улучшает качество заточки. Поэтому, производительность японских камней на порядок выше, нежели у обычного бруска.

Для доведения инструмента до идеальной заточки не потребуются специальные пасты, составы и войлочные круги, достаточно всего лишь японского камня. Работа с данным материалом никогда не производится всухую. Они должны быть хорошо намочены. Перед работой камень устанавливают в емкость с водой, при наличии на воде мелких пузырей с воздухом, начинайте работать с камнем. Время впитывания воды крупными брусками составляет около 7 минут. Модели с мелкой зернистостью замачиваются дольше.

Далее производится установка камня на поверхность держателя. Возможен вариант самостоятельного его изготовления или покупка в комплектации с камнем. Главное требование, чтобы держатель удерживал камень в нужном положении. Так как для заточки инструмента вам потребуется работа обеих рук.

Используя камни с мелкой зернистостью потребуется использовать специальную суспензию, при этом, работа приобретает довольно грязный характер. Суспензию не смывайте, однако, при сильном ее загустевании, удалите ее с поверхности. Возможен вариант использования одноразового шприца или пульвелизатора для удаления суспензии. При наличии небольшого количества коррозии на камне, в процессе работы используется вода с содой или слабый мыльный раствор. Однако, при окончательной доводке лезвия, не применяются никакие растворы.

Старайтесь задевать брусок по всей площади, следите за износом каждой части механизма. Чаще всего, максимальному износу подвержена центральная часть бруска. Для выравнивания изношенного камня используют бруски с пропилами по всех их поверхности. Возможен вариант использования водостойкой наждачной бумаги, с помощью которой также выравнивается поврежденный брусок.

Для хранения таких брусков используется индивидуальная тара, выполненная из пластика или картона. Работа с такими брусками проводится довольно медленно и аккуратно. Однако, результат стоит того, так как заточка получается более качественной, чем при использовании обычного шлифовального бруска из металла, купленного на рынке.

Абразивный инструмент – бруски из алмаза

Алмаз – является одним их самых твердых материалов и также используется в производстве брусков для заточки. Алмазный брусок для заточки никогда не изменяет свою форму, что является одним из главных его преимуществ. Для удерживания алмазного бруска чаще всего используется стальная никельная поверхность. Возможен вариант покрытия обычного бруска алмазным напылением, такие материалы менее долговечные и быстро изнашиваются.

Работа с алмазным бруском производится посредством его периодического увлажнения водой. Алмазный брусок высокого качества не подвергается засорению, поэтому для его очищения, достаточно после работы окунуть брусок в воду.

Еще одно преимущество алмазного абразивного бруска – быстрое истирание стали, поэтому рабочая сила бруска увеличивается в несколько раз по сравнению с керамическими брусками. Учтите, что размер алмазного бруска должен в полтора раза превышать размеры затачиваемого инструмента, только в таком случае удается получить качественную заточку.

Алмазные бруски должны использовать только профессионалы, имеющие опыт работы с подобным инструментом. В противном случае, существует риск повреждения стали неопытным мастером.

Главным недостатком такого устройства является высокая его стоимость, которая вполне окупается в процессе его эксплуатации. Так как технология изготовления алмазных брусков отличается особой сложностью, да и материал сам по себе довольно дорогой, алмазный брусок стоит в несколько раз дороже обычного.

Дешевые аналоги алмазных брусков быстро поддаются износу. В любом случае, в работе с абразивным бруском не нужно слишком сильно давить на поверхность, она от этого не заточится, а наоборот сломается. При использовании грубой физической силы, происходит раскол алмазных кристаллов, и безвозвратная порча бруска. Особую осторожность проявляйте с только что купленным бруском. Такой прибор должен очень аккуратно поддаваться притирке. Первый десяток заточек производится не так качественно как хотелось бы, это происходит потому, что из бруска выкрашиваются зерна абразива. Далее заточка будет идеальной.

Для определения подделки достаточно провести несколько заточек на алмазном бруске, при равномерном его лысении, брусок – поддельный. Так как оригинальный брусок из алмаза очень долго не лысеет, и не поддается износу.

Характеристика шлифовального бруска из металла

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Grinding stanes. Technical conditions

ОКП 39 8100; 39 8200

Дата введения 1983-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

Разработчики

Н.И.Григорьева; В.Н.Тырков, канд. техн. наук; М.И.Шаварина; Е.С.Плоткина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 18.02.82 N 731

3. ВЗАМЕН ГОСТ 2456-75

4. Срок проверки – 1997 г., периодичность проверки 5 лет.

5. Стандарт полностью соответствует ИСО 2220-72, ИСО 3920-76, ИСО 3921-76

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

7. Проверен в 1992 г. Ограничение срока действия отменено (Постановление Госстандарта от 18.02.92 N 165)

Читать еще:  Как установить вентиляционную решетку

8. ПЕРЕИЗДАНИЕ (февраль 1994 г.) с Изменениями N 1, 2, 3, утвержденными в июне 1986 г., апреле 1987 г., феврале 1992 г. (ИУС 9-86, 8-87, 5-92)

Настоящий стандарт распространяется на шлифовальные бруски на керамической и бакелитовой связках.

Требования настоящего стандарта в части разд.1, 2 (кроме п.2.2), 4, 5 и пп.3.4 и 3.5 являются обязательными, другие требования – рекомендуемыми.

(Измененная редакция, Изм. N 3).

1. ТИПЫ И РАЗМЕРЫ

1. ТИПЫ И РАЗМЕРЫ

1.1. Бруски должны изготовляться типов:

БКв – квадратные;

БП – прямоугольные;

БТ – треугольные;

БКр – круглые;

БПкр – полукруглые.

1.2. Размеры брусков должны соответствовать указанным на черт.1-5 и в табл.1-4.

Черт.1. Тип БКв

100; 125; 150*; 160**

50; 100; 150; 200*; 250**

100; 150; 200*; (315)**

_______________
* Размеры, соответствующие ИСО 2220-72 (см. приложение 3).

** Размеры, соответствующие ИСО 3920-76 (см. приложение 3).

Примечание. Размеры, заключенные в скобки, применять не рекомендуется.

Черт.2. Тип БП

_______________
* Размеры, соответствующие ИСО 2220-72.

** Размеры, соответствующие ИСО 3921-76

Черт.3. Тип БТ

_______________
* Размеры, соответствующие ИСО 2220-72.

Черт.4. Тип БКр

Черт.5. Тип БПкр

_______________
* Размеры, соответствующие ИСО 2220-72.

Пример условного обозначения шлифовального бруска типа БП с шириной =20 мм, высотой =16 мм, длиной =150 мм, из зеленого карбида кремния марки 63С, зернистостью 6-Н, степени твердости С2, со звуковым индексом 33, на бакелитовой связке Б, номера структуры 7, класса точности А:

БП 20х16х150 63С 6-Н С2-33 7 Б А ГОСТ 2456-82

(Измененная редакция, Изм. N 3).

1.3. По заказу потребителя допускается изготовление обычных и комбинированных доводочных брусков по ИСО 2220-72 в соответствии с приложением 2.

(Введен дополнительно, Изм. 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Бруски должны изготовляться в соответствии с требованиями настоящего стандарта.

2.2. Бруски должны изготовляться из шлифовальных материалов видов и зернистостей, указанных в табл.5.

(Измененная редакция, Изм. N 3).

2.3. Зерновой состав шлифовальных материалов – по ГОСТ 3647.

2.4. Бруски должны изготовляться классов точности А и Б.

2.5. Предельные отклонения брусков класса точности А должны соответствовать следующим квалитетам:

бруски типов БКв; БП размерами до 30 мм

бруски типов БКв; БП размерами св. 30 мм

бруски прочих типов

2.6. Предельные отклонения брусков класса точности Б должны соответствовать следующим квалитетам:

бруски типов БКв; БП размерами до 18 мм

бруски типов БКв; БП размерами св. 18 мм

бруски прочих типов

2.7. Допуск параллельности, вогнутость или выпуклость плоских поверхностей или образующей цилиндрических поверхностей брусков не должны превышать значений, указанных в табл.6.

2.8. На поверхности брусков класса точности А не допускаются повреждения и трещины, а также инородные включения длиной и шириной более 1 мм – для зернистости 16; 0,5 мм – для зернистости 12 и мельче.

Вид абразивного материала

Отклонения формы брусков типов

2.9. На поверхности брусков класса точности Б не допускаются трещины, а также повреждения длиной и шириной более 2 мм в количестве более одного на длине до 150 мм и более двух на длине свыше 150 мм, инородные включения длиной и шириной более 1,5 мм.

2.10. Твердость брусков – по ГОСТ 18118 или ГОСТ 19202 или ГОСТ 25961.

2.8-2.10. (Измененная редакция, Изм. N 2).

2.11. Показатели качества должны соответствовать указанным в табл.6а, 6в, 6д при условиях обработки по табл.6б и 6г, 6е.

Расчет показателей качества приведен в обязательном приложении.

2.12. На поверхности брусков с шириной грани или диаметром свыше 15 мм и длиной свыше 75 мм должны быть четко нанесены:

товарный знак предприятия-изготовителя;

условное обозначение бруска (тип бруска допускается не указывать).

Примечания:

1. При использовании акустического метода контроля физико-механических свойств инструмента допускается дополнительно маркировать звуковые индексы.

2. При применении смеси шлифовальных материалов, а также шлифовальных материалов разных марок или зернистостей маркировать основную марку или зернистость.

3. Твердость брусков, контроль которых не предусмотрен ГОСТ 18118 и ГОСТ 19202, маркировать в соответствии с рецептурой.

2.13. Остальные требования к маркировке, а также упаковка – по ГОСТ 27595.

2.12, 2.13. (Введены дополнительно, Изм. N 3).

Показатели качества брусков из зеленого карбида кремния на керамической связке
при режиме хонингования по табл.6б

Режущая способность,
·10 , мм /мин·мм , не менее, для брусков степени твердости

Коэффициент шлифования, ,
не менее, для брусков степени твердости

2. Для брусков из белого электрокорунда на керамической и бакелитовой связках значения режущей способности и коэффициента шлифования должны быть умножены на 1,1.

Образец для испытаний

Хонинговальный станок модели ОФ-38А

Масло индустриальное 20-30%
керосин 70%

для брусков зернистостями:
6-10 не более 2,5 мкм
8; 6 (М63) не более 2,0 мкм
5 (М50); 4 (М40) не более 1,25 мкм

Показатели качества брусков из зеленого карбида кремния на керамической связке
при режиме суперфиниширования по табл.6г

Режущая способность.
·10 , мм /мин·мм , не менее, для брусков степени твердости

Коэффициент шлифования, , не менее, для брусков степени твердости

Примечание. Для брусков из электрокорундовых материалов значения режущей способности и коэффициента шлифования должны быть умножены на 1,1.

Образец для испытаний

Суперфинишный станок модели 3871Б

Масло индустриальное 20-15%
керосин 80%
олеиновая кислота 3-5% или низковязкое масло типа РЖ-8

для брусков зернистостями:
М40; М28 не более 0,8 мкм;
М20; М14 не более 0,32 мкм;
М10; М7 не более 0,16 мкм

Показатели качества брусков из белого электрокорунда на керамической связке
при режиме предварительного хонингования по табл.6е

Коэффициент шлифования, не менее

Наработка комплектом брусков, шт., не менее

Число двойных ходов. дв. ход/мин

Сталь 45х14 Н14В М2М

Хонинговальный станок модели МВС-1804

Хонинговальный станок модели ОС4818

(Введены дополнительно, Изм. N 2, 3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Для контроля соответствия брусков требованиям настоящего стандарта проводят приемочный контроль и периодические испытания.

(Измененная редакция, Изм. N 2).

3.2. Приемочному контролю на соответствие требованиям пп.1.2; 2.5-2.10 подвергаются 20% брусков от партии, но не менее 10 шт.

Партия должна состоять из брусков одного типоразмера, одной характеристики, одновременно предъявленных к приемке по одному документу.

3.3. Если при приемочном контроле установлено несоответствие требованиям стандарта более чем по одному контролируемому показателю, то партию не принимают.

Если установлено несоответствие требованиям стандарта по одному из контролируемых показателей, то проводят повторный контроль на удвоенном количестве брусков по всем показателям.

При наличии дефектов в повторной выборке партию не принимают.

3.4. Периодическим испытаниям на соответствие требованиям п.2.11 должны подвергаться бруски, прошедшие приемочный контроль, в количестве 0,5% от партии, но не менее восьми штук.

3.3, 3.4. (Измененная редакция, Изм. N 2).

3.5. Периодические испытания должны проводиться не реже одного раза в год.

Допускается проведение испытаний у потребителя в производственных условиях.

(Измененная редакция, Изм. N 3).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры брусков контролируют универсальными средствами измерения.

4.2. Наличие трещин, повреждений и других дефектов контролируют внешним осмотром.

4.3. Контроль твердости брусков – по ГОСТ 18118 или ГОСТ 19202 или ГОСТ 25961.

(Измененная редакция, Изм. N 2).

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение – по ГОСТ 27595.

(Измененная редакция, Изм. N 3).

Разд.6. (Исключен, Изм. N 2).

ПРИЛОЖЕНИЕ 1 (обязательное). РАСЧЕТ РЕЖУЩЕЙ СПОСОБНОСТИ И КОЭФФИЦИЕНТА ШЛИФОВАНИЯ ШЛИФОВАЛЬНЫХ БРУСКОВ

где – начальный диаметр детали, мм;

– конечный диаметр детали, мм;

– ширина обрабатываемой поверхности, мм;

– время обработки (для суперфиниширования – время обработки на 1-й ступени), мин;

– площадь рабочей поверхности бруска, мм .

где – режущая способность, мм /(мин·мм );

– износ шлифовального бруска, мм/мин;

где – начальный размер бруска, мм;

– конечный размер бруска, мм;

– количество деталей, обработанных одним бруском (не менее 20).

Маркировка шлифовальных кругов: расшифровка

Статья подготовлена при поддержке экспертов компании ДиамМаркет – товары для обработки камня.

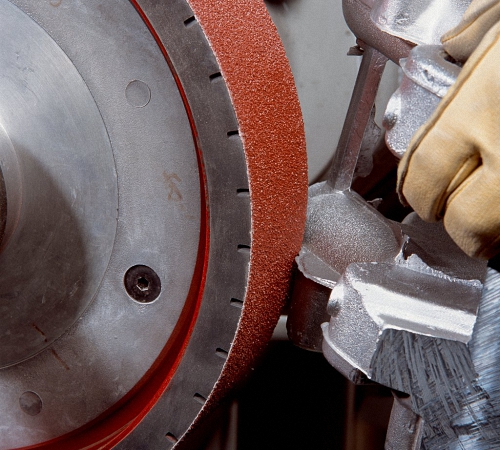

Шлифовальный диск – один из видов абразивного инструмента наряду с головками, сегментами, брусками, абразивными лентами и шлифшкурками, активно применяемый для обработки различного рода поверхностей. Абразивами, используемыми для изготовления шлифкругов, являются прочные, высокотвердые вещества: алмаз, корунд, кварц, а также искусственные материалы – электрокорунд, синтетические алмазы, карбид кремния и бора и прочие. Зерна этих веществ подвергают механической обработке поверхность других материалов, в плане назначения их можно сравнить с зубьями обычной пилы, но расположенные не по краям, а по периметру диска. Шлифовальные круги применяются для обработки многих материалов: углеродистой стали, стекла, пластика, бронзы, кованого железа и цветных металлов. Кроме того, они применяются в инструментах для резки кирпича, камня, керамической плитки, гипсокартона.

Классификация

Непрофессиональная классификация, знакомая многим, разделяет шлифовальные круги на следующие типы:

  • Диски с так называемой «липучкой» – специальной тканью, которая нанесена на шлифбумагу.
  • Лепестковые круги – имеют поверхность из абразивного материала, расположенного в виде веерного наложения слоев. Они очень прочные, обеспечивают ровную поверхность после обработки, чаще всего применяются для шлифовки труб или деревянных поверхностей.
  • Фибровые диски, состоящие из вулканизированной бумаги с многослойной структурой. На станок они крепятся с помощью опорной тарелки с необходимым сечением. Применяются фибровые диски для зачистки металлических, деревянных, стальных изделий.
  • Алмазные круги, применяемые для финальной обработки. Как правило, имеют небольшую прочность.

Маркировка шлифовальных кругов

Качественные характеристики абразивных кругов регламентируются ГОСТами, нормативами и техническими условиями. Каждый из шлифкругов имеет свою маркировку по следующим характеристикам:

  1. Шлифматериал
  2. Величина диска
  3. Размер зерен
  4. Тип диска
  5. Степень твердости
  6. Связующее вещество
  7. Класс неустойчивости
  8. Структура
  9. Сегменты
  10. Оптимальная скорость вращения

Для расшифровки этих пунктов, необходимо рассмотреть маркировку шлифовальных кругов более подробно.

Тип шлифующего абразива

Наиболее часто маркировка абразивных кругов по типу материала встречается следующая:

Маркировка 12А,13А,14А,15А,16А: электрокорунд нормальный (материал с высокой теплостойкостью, хорошей сцепляемостью со связующим веществом, механически прочными зернами). Применяется для обработки кованого железа, чугуна, стали, бронзы, хромированной стали.

22А,23А,24А,25А: электрокорунд белый (более однородный, чем тип 14А, более твердый, с острыми кромками, имеет свойство самозатачиваться, обеспечивает более однородную поверхность обрабатываемого материала). Применяется для заточки и шлифования инструментальной стали, тонкостенных деталей и инструментов, а также отделочной и финишной обработки.

Маркировка абразивных кругов

32А,33А,34А: электрокорунд хромистый.

37А: электрокорунд титанистый.

38А: циркониевый. Чем выше маркировка, тем выше прочность дисков.

Маркировка 52-55С: карбид кремния черный (обладает повышенной твердостью по сравнению с предыдущим типом абразива, и хрупкостью). Применяются для полировки чугунных, гранитных, фарфоровых, кремниевых, керамических, стеклянных поверхностей, а также вязких алюминиевых, медных, резиновых материалов, изделий из жаропрочной стали.

Маркировка 62С,63С,64С: карбид кремния зеленый. Отличается от черного большей хрупкостью.

Маркировка CBN, КНБ, кубонит, боразон: обладает прочностью алмаза, но большей термостойкостью.

Маркировка алмазных кругов: АС2 (обычной прочности), АС4 (повышенной прочности),АС6 (высокой прочности), АС32 (монокристаллы), АС50, АРБ1, АРК4, АРС3. Обладают самой высокой износостойкостью, прочностью, низкой хрупкостью. Применение алмазных кругов находит себя в обработке хрупких и высокотвердых сплавов (чугуна, керамики, кремния, оптического стекла), а также финишного шлифования, резки, заточки твердосплавных инструментов.

Шлифовальные круги, зернистость (маркировка)

Такая характеристика, как зернистость, определяет гладкость обрабатываемой поверхности. Величина зерна шлифовального диска определяет его изнашиваемость, толщину снимаемого слоя металла за один проход и т.д. Чем меньше значение одного зерна, тем более гладкой и чистой получится обрабатываемая поверхность.

Читать еще:  Установка унитаза своими руками

Размер зерен определяет маркировку дисков:

  • Шлифзерно: размер фракции составляет от №200 до №16
  • Шлифпорошок: №№12-4
  • Микрошлифпорошок: М63-М14
  • Тонкий микрошлифпорошок: М10-М5.

Единицы измерения зернистости приведены в мкм. Маркировка алмазных шлифовальных кругов, точнее, тип их зернистости, обозначается другим способом (через дробь верхнего и нижнего значения).

Маркировка зернистости шлифовальных кругов

Размер кругов

Размеры дисков регламентируются ГОСТом 2424-75. Маркировка D – это числовое обозначение внешнего диаметра, d – внутреннего диаметра, h – высоты (ширины). Наружный диаметр может варьироваться в диапазоне 3-1100 мм, внутренний – от 1,0 до 305 мм, а высота – от 0,18 мм до 250 мм.

Класс неустойчивости (неуравновешенности)

Существует обозначение четырех классов неуравновешенности (от 1 до 4), т.е. допустимых значений отклонения диска от статического баланса. Класс неуравновешенности обозначает отношение массы абразивного диска к точности его геометрической формы. Поэтому часто маркировка неуравновешенности и точности указываются рядом. Класс точности А используется для работы на высокоточном оборудовании, класс Б является более универсальным, АА – диски идеальной формы и геометрии из абразива очень высокого качества.

Структура

Плотность структуры обозначается в зависимости от соотношения количества зерен абразива на объем диска. Чем больше абразива на единицу объема шлифкруга, тем плотнее его структура. Если производится заточка инструмента, диск с менее плотной структурой лучше подвержен очистке поверхности от частиц материала, создает меньше риска для возникновения деформации, быстрее охлаждается.

Числовое обозначение структуры следующее:

1,2,3,4 – плотная структура;

5,6,7 – средней плотности;

Маркировка шлифовальных кругов: старая и новая, разница по ГОСТ

Условные показатели дисков до 2008 года регламентировались согласно ГОСТ 2424-83. С 2008 года вступила в действие новая редакция ГОСТ 2424. В 2009 году началась маркировка абразивных кругов по-новому: вступили в силу современные нормы на условное обозначение твердости обрабатывающего инструмента (ГОСТ 52587-2006 взамен старого ГОСТ 18118, 19202, 21323), зернистости (ГОСТ 52381-2005 вместо ГОСТ 3647-80), связок (новый ГОСТ 52588-2006).

Также современные показатели типов шлифкругов отличаются от принятых в СССР. Существующее обозначение шлифкругов следующее (в скобках указано ранее применяемое обозначение):

  • – сечение круга прямого профиля (ПП). Подходит для универсального применения

5 – прямого профиля с односторонней выточкой (ПВ). Применяется для круглого шлифования.

7 – с двумя выточками (ПВД)

10 – со ступицей и двусторонней выточкой

6 – цилиндрический чашечной формы (ЧЦ). Применяются для заточки инструмента.
36 – с крепежными элементами (ПН)

11 – конический чашечной формы (ЧК)

41 – отрезной тип диска

4 – с коническим профилем двустороннего типа (2П)

  • – тип с коническим профилем (3П)

12,14 – тарелчатый (Т,1Т).

Маркировка лепестковых шлифовальных кругов производится с указанием типа, внешнего диаметра, внутреннего диаметра, высоты, зернистости и серии шлифшкурки.

Маркировка по типам связки

Связка скрепляет шлифовальные зерна с основой и между собой. Обычно на дисках указывается три вида маркировки связок: это вулканитовая, керамическая и бакелитовая.

Первый вид связки обозначается как R, или, вышедшее из употребления обозначение – «В». Она состоит из синтетического каучука, подвергнутого процессу вулканизации.

Керамическая связка маркируется как V, бывшее наименование – «К». Она включает в себя соединение неорганических веществ (глины, кварца). Ее преимуществами является износостойкость, термо-и химическая устойчивость, но вместе с тем и хрупкость.

Бакелитовая связка маркируется как В, ранее известное как «Б4» и «БУ». В ее состав входят искусственные смолы. Это эластичная связка, но в остальном параметры ниже, чем у керамической.

Показатели твердости

Показатель твердости шлифкруга обозначает прочность удерживания зерен связкой на поверхности при воздействии на диск обрабатываемого абразива.

Обозначения твердости диска начинаются с весьма мягкого (ВМ1, ВМ2) до чрезвычайно твердого (ЧТ), в новом обозначении маркировка осуществляется буквами английского алфавита, начиная с F (весьма мягкий) до Z (чрезвычайно твердый).

Чаще всего используются диски средней твердости, но выбор типа степени зависит от вида выполняемой работы, поверхности материала, самого инструмента.

Зернистость

Согласно ранее действовавшему ГОСТ, маркировка степени зернистости выражалась в измерении количества зерен в объеме 10 мкм, для микрошлифпорошка эти значения выражались добавлением буквы «М». Новый стандарт устанавливает обозначение буквой «F» с добавлением числа, которое указывает на степень зернистости. Чем оно больше, тем меньше зерна и наоборот.

Классификация точильных камней и алмазных брусков

Точильные камни. Классификация и тип происхождения: натуральные и синтетические. Показатель зернистости. Особенности использования водных камней и алмазных брусков для заточки. Критерии выбора. Популярные производители заточного инструмента.

Точильный камень – это универсальный инструмент, предназначенный для обслуживания и ремонта ножей, бритв и других приспособлений, обладающих режущей кромкой. Они оптимально подходят для заточки, поскольку сила давления и интенсивность обработки выбираются самостоятельно в отличие от высокооборотных станков, неаккуратное обращение с которыми может быстро испортить клинок. Кроме того, бруски отличаются небольшими габаритами, что делает их непременным атрибутом каждого уважающего себя охотника, рыболова или туриста.

Классификация точильных камней

Камни для заточки издавна использовались человеком. Для восстановления режущих свойств косы крестьяне пользовались специальными брусками, которые назывались оселками. Простейшие точильные камни, которые были известны еще нашим бабушкам и дедушкам, были не очень удобны в эксплуатации: для получения нужной остроты брусок сутки вымачивался в воде перед его использованием. За это их называли «водными камнями».

Первые производственные образцы представляли собой бруски правильной формы с напылением из абразивного материала различной фракции на основе кремниевого состава.

Маркировку заточного инструмента начали применять в СССР. Это был вынужденный шаг, связанный со стандартизацией изделий, выпускающихся на территории союза. На точильных брусках того времени располагалась следующая информация:

  • клейма завода-изготовителя;
  • тип изделия;
  • габариты;
  • используемый материал и его зернистость;
  • технические характеристики (твердость, структура, массовая доля основной фракции);
  • класс точности;
  • межгосударственный стандарт.

По виду происхождения все точильные камни делят на две группы:

Рассмотрим их подробнее.

Натуральные камни

  1. Арканзас. Название получил в честь месторождения, расположенного на территории одноименного штата. Представляет собой соединение из кварца и горных пород. Размеры основных фракций и их характеристики могут отличаться. Выделяют три класса прочности: мягкий, средний и твердый. Они добываются из разных пластов. Следует заметить, что ввиду интенсивной разработки участков запасы материала сильно истощены.

В наиболее качественных арканзасах массовая доля кварца составляет 100%.

  1. Японский водный камень. Один из самых качественных видов. Добывается в нескольких регионах страны. Ввиду правительственных ограничений на объемы добычи такой инструмент будет стоить гораздо дороже аналогичных приспособлений.

Синтетические камни

  1. Алмазные. В качестве одного из компонентов используется алмазная крошка, структура которой имеет острые режущие грани. Благодаря высокой крепости толщина рабочего слоя не превышает сотой доли миллиметра, чего вполне достаточно для длительного срока службы.
  2. Керамические. Точильные камни, изготовленные с применением передовых технологий. Продукт позволяет выполнять работу с качеством лучших образцов природных камней, причем срок полезного использования сопоставим с алмазными брусками.
  3. Водные. Промышленный аналог природных камней. Перед использованием необходимо замочить в воде с целью повышения эксплуатационных качеств и защиты поверхности от засорения.

Зернистость заточных камней

Крупные зерна оставляют глубокие следы на кромке, что не всегда допустимо для некоторых материалов. Идеальной считают ровную и острую поверхность без малейших намеков на заусенцы и прочие дефекты. По этой причине зерна большой величины используют преимущественно для ремонтно-восстановительных работ.

Качественный результат способен обеспечить точильный камень из мелких фракций, правда, процедура отнимет много времени.

Опытные мастера рекомендуют держать под рукой набор инструмента различной фракции. Начинать процесс заточки следует с крупного зерна с постепенным переходом на более мелкое.

Особенности и преимущества водных камней

Основным требованием к технологии изготовления является тщательное просеивание базовых элементов. Содержание в структуре частиц разной величины категорически недопустимо, поскольку это влияет на качество точильных камней.

В качестве связующего вещества используются керамические или бакелитовые элементы, которые отличаются по степени твердости готового продукта.

Использование дорогостоящих материалов повышает себестоимость водных точильных камней. Она выше, чем у синтетических аналогов, но ниже, чем у натуральных водников.

Главной особенностью водных инструментов является необходимость в предварительном замачивании, время которого зависит от величины зерна. Для крупных фракций будет достаточно 5 минут. Бруски с мелкими частицами нужно держать в воде 15 минут.

Индикатором готовности к эксплуатации является отсутствие пузырьков воздуха – это значит, что все полости заполнены водой.

Таким образом, на шлифовальной плоскости образуется смесь из абразивной крошки, воды и частиц металла. Она способствует равномерной заточке по всей ширине ножа. После окончания работ поверхность тщательно промывается.

Для выбора нужного инструмента рекомендуем ознакомиться с таблицей соответствия абразивных материалов.

Алмазные бруски для заточки

Характерной особенностью алмазных брусков является длительный период эксплуатации при отсутствии потерь в качестве заточки. Даже после 10 лет активного использования плоскость будет оставаться идеально ровной.

Следует помнить, что структура алмаза крайне агрессивно воздействует на обрабатываемую деталь. Это позволяет быстро заточить любую вещь, однако при отсутствии навыков она может просто сломаться. Для получения опыта лучше потренироваться на обычных брусках средней зернистости.

Алмазная поверхность не засоряется побочными продуктами шлифовки. Для очистки достаточно просто сполоснуть инструмент в чистой воде.

Качественный алмазный абразив – довольно дорогая вещь. Инструмент по бросовой цене, несмотря на напыление, будет стираться практически на глазах.

Главные критерии при выборе камня

Крупное зерно используется преимущественно для устранения сколов на режущей поверхности за счет интенсивного удаления поврежденного металлического слоя.

Затем следует определиться с происхождением материала. По своим техническим характеристикам синтетические инструменты превосходят натуральные. Это утверждение справедливо для средней ценовой категории. Для приобретения высококачественного точильного приспособления лучше обратить внимание на продукты японского производства.

Выберите сферу использования. Для заточки домашних ножей габариты не играют роли, а вот в длительном походе лишний вес будет точно ни к чему.

Обзор популярных точильных камней

Рынок предлагает огромный выбор точильных камней российского производства, которые выгодно отличаются соотношением цены и качества. Самыми востребованными являются:

  1. Камни «Петроград». Популярная торговая марка, которая выпускает инструмент различной степени твердости из карбида кремния. Зернистость всей продукции соответствует японскому стандарту JIS-2017.
  2. Камни Grinderman. Выпуск налажен в Санкт-Петербурге под руководством Андрея Петрова. Компания занимается производством и реализацией заточных брусков и средств их обслуживания.
  3. «Гриталон». Бренд отвечает за изготовление синтетических абразивных брусков как для ручной работы, так и для электрических точилок. Базовый материал – карбид кремния.

Среди зарубежных производителей особой популярностью пользуется торговая марка Metabo, которая занимается производством ручного электрического и пневматического инструмента, а также качественных эльборовых кругов для различных нужд.

Японские водные камни

Продукция вышеперечисленных компаний отличается высокой ценой, которая начинается от 60 $.

Арканзасские камни

Бруски американского производства давно пользуются любовью российских потребителей. Наиболее популярными марками являются:

Точильные камни – это необходимая вещь, которая должна быть в каждом доме, где заботятся о сохранности ножей и другого режущего инструмента. А каким типом точильных камней предпочитаете пользоваться вы? Как думаете, современные керамические материалы лучше японских водных брусков? Напишите ваше мнение в комментарии.

Заточи Клинок

Сайт о заточке ножей

Справочные данные по советским абразивам

Последовательности нанесения условных знаков маркировки кругов.

Читать еще:  Установка рольставней: пошаговая инструкция

Это может быть полезно каждому кто будет покупать абразива не просто так, на глазок, а конкретное изделие.

— код круга по ОКП;
— товарный знак или марка изготовителя;
— типоразмер круга (на кругах c D = 250мм);
— марку шлифматериала;
— зернистость и ее индекс;
— степень твердости;
— номер структуры;
— марку связки (на кругах c D = 50мм);
— рабочую окружную скорость (на кругах c D = 150мм);
— класс неуравновешенности;
— класс точности;
— номер ГОСТ или ОСТ.

Главные параметры бруска (или круга — некоторые в целях экономии точат на обломках от круга) это:

— марка шлифматериала;
— зернистость;
— твердость.

Например 44А 40Н С2 8 К означает: монокорунд 44А; зернистость 40 с нормальным (Н) содержанием основной фракции; твердость С (средняя) 2; повышенной плотности структура 8; керамическая связка К (она может иметь несколько типов — от К1 до К10).

1. Марка шлифматериала : самый твердый — алмазы природные с микротвержостью 8600 — 10000 кгс/кв. мм и эльбор 8000 — 10000 кгс/кв. мм. Природный алмаз имеет условное обозначение А, синтетический — АС, синтетические поликристаллические материалы — АР (АРВ1, АРК4, АРС№) с добавлением условного обозначения типа алмазного поликристалла.
Несколько мягче алмаз синтетический 5300 — 96000 кгс/кв. мм и карбид бора 4000 — 4500 кгс/кв. мм. Далее следует карбид кремния 3300 — 3600 кгс/кв. мм. Зернистость абразива маркируется отдельно, сразу после марки абразива.
Маркировка зернистости алмазных абразивов несколько отличается. Это дробь, у которой числитель соответствует размеру стороны ячеек верхнего сита (мкм) а знаменатель — нижнего сита основной фракции.
Например алмазное шлифзерно и шлифпорошки:
400/250, 400/315, 160/125 — предварительная грубая заточка;
200/100… 125/100 — заточка;
125/100… 80/63 — чистовая заточка;

Алмазные микропорошки:
63/50… 50/40 — доводка;
40/28… 5/3 — окончательная доводка;
1/0 — особо точная доводка.

Помимо бакелитовых (Б, Б1…Б3), самых распространенных, вы можете встретить и вулканитовую (В, В1… В5) — это гибкие абразива типа ведущих кругов. Берите лучше керамическую. Если найдете.

И подробнее по типу абразива.

13А, 14А, 15А — электрокорунд нормальный (Al2O3). Цвет — розовый, коричневый (от светлого до темного). Микротвердость 1900 — 2000 кгс/кв. мм.
23А, 25А — электрокорунд белый. Цвет — бело-розовый и белый. Микротвердость 2000 — 2100 кгс/кв. мм.
33А, 34А — электрокорунд хромистый (технический рубин). Розовый или темновишневый цвет. Микротвердость 2000 — 2200 кгс/кв. мм.
37А — электрокорунд титановый (технический сапфир). Если повезет, берите именно его. Абразива Spyderco — как раз они — электрокорунд с примесями диоксида титана. Микротвердость 2200 — 2300 кгс/кв. мм.
38А — электрокорунд циркониевый. Микротвердость 2300 — 2400 кгс/кв. мм.
ЭС — сферокорунд. Микротвердость 2000 — 2100 кгс/кв. мм.
43А, 44А, 45А — монокорунд — рекомендую для правки. Микротвердость 2300 — 2400 кгс/кв. мм.
53С, 54С, 55С — Карбид кремния черный. Микротвердость 3300 — 3600 кгс/кв. мм.
63С, 64С — Карбид кремния зеленый. Микротвердость 3300 — 3600 кгс/кв. мм.
КБ — карбид бора;
ЛО, ЛП, ЛВМ, ЛПМ — эльбор (кубический нитрид бора).

Карбид кремния очень износостоек, справляется почти с любой сталью (даже высокоуглеродистой). Это для операций значительного съема материала — восстановление убитого профиля, первичная точка совсем тупых лезвий крупным зерном а также полировки и окончательная доводка РК мелким зерном. Более мягкий и однородный — белый электрокорунд — 25А. Это уже чистовые операции. Нормальный электрокорунд — нечто среднее между ними — 13А, 14А. Годится и для точки и для правки — в зависимости от размера зерна. Из него (как из самого дешевого) обычно делают бруски типа «лодочка». Зернистость «лодочек» — от 25 до 10, твердость СМ2 — С2. Лужские получше чем московские, но в принципе все они по умолчанию (как ширпотреб для граждан) никогда качеством не блистали. Рекомендуется брать бруски с маркировкой.

В общем виде для керамических ножей рекомендуют предварительную заточку 63С и 64С зернистостью 25–40, окончательную — 63С и 65С зернистостью 16–25 и доводку 64С и 63С зернистость 5–8.

Для быстрорежущих и высокоуглеродистых коррозионностойких предварительная заточка 23А, 24А, 25А или 43А, 44А, 45А и зернистостью 25 — 40. Заточка окончательная — 25А, 24А, 23А, зернистость 16 — 25. Доводка 64С и 63С зернистость 5–6.

Прочие стали — предварителная заточка 23А, 24А, 25А или 43А, 44А, 45А и зернистостью 25 — 40. Заточка окончательная — 25А, 24А, 23А, зернистость 16 — 25. Доводка 64С и 63С зернистость 5–6.

2. Зернистость . Размер зерна определяет съем металла — чем выше номер, тем сильнее «дерет». Крупная зернистость — грубая точка, интенсивный съем металла — от 200 до 63. Заточка предварительная — средняя и мелкая зернистость — 50–16, окончательная — 16–25. Доводочные операции — самым мелким абразивом — от 12 до 4. Полировка микрошлифпорошками от М63 до М5 (буква М означает «микро»: М40 более крупное зерно чем М20, например).

После зернистости в маркировки обычных абразивов стоят буквы, показывающие содержание основной фракции (чем больше ее, тем брусок «однороднее») — В (высокое), П (повышенное), Н (нормальное), Д (допустимое)

3. Твердость определяет стадию точки. Как правило мягкие абразива используют при грубой точке, средние — доводке, а твердые — правке, но вполне допустимо иметь бруски одной твердости — среднемягкие (СМ1, СМ2), средние (С1, С2) или среднетвердые (СТ1, СТ2, СТ3). Цифра после букв говорит о твердости абразива — чем больше число, тем меньше пор и тем плотнее (или более износостойко) абразиво.

Есть еще тип структуры, который пишется после твердости (ищите 7 -10), и связки — бакелитовая (очень распространена) и керамическая (рекомендую именно ее, но это дефицит) и пр, но это уже тонкости. Вам вполне хватит трех камней (на первых порах)

1. Крупнозернистого среднемягкого на основе карбида кремния — грубая точка, правка спусков.
2 Со средним или мелким зерном корунд нормальный средний — среднетвердый — точка (основная стадия).
3. Брусок мелкозернистого электрокорунда (бывают белые, зеленые, коричневые) — для доводки и правки. Известны под названием «изделие Кромка» и больше напоминают не абразиво, а неглазированную керамику.

Хромистые пасты ГОИ делятся на 3 основные группы (по размеру шлифзерна):

грубые (маркировка 50, 45, 40, 35, 30, 25, 20);
средние (15 и 10);
тонкие (7, 4 и 1)

Они все зеленого цвета, что обусловлено их хромистой основой. Проверять или по маркировке (обычно на брусок пасты клеят бумажку с данными) либо эмпирическим способом, связанным с визуальной оценкой шероховатости поверхности (стекло или металл) после 5–7 мин. притирки.

Автор: Александр Марьянко

вот наглядный пример:

24A М28 П БКв25.150
СТ112 КА ГОСТ 2456-82

24A — как уже было сказано, тип абразива

По физическому и химическому составу более однороден, имеет более высокую твердость и острые кромки, обладает лучшей самозатачиваемостью и обеспечивает меньшую шероховатость обрабатываемой поверхности по сравнению с электрокорундом нормальным.

Предназначен для изготовления шлифовальных кругов и брусков из шлифзерна и шлифпорошков на всех связках для чистовой обработки закаленных стальных деталей.

M28 — размер абразивного зерна = 28 микрон

П — повышенное содержание основной фракции абразивного зерна

Однородность зернового состава, существенно влияющая на шероховатость обрабатываемой поверхности, режущие свойства и стойкость инструмента, характеризуется процентным содержанием основной фракции. Поэтому условное обозначение зернистости дополняют буквенным индексом, соответствующим этому процентному содержанию: В — высокое; П — повышенное; Н — номинальное; Д — допустимое.

БКв25.150 — типоразмер: БрусоК кВадратного сечения, со стороной квадрата 25мм, длина бруска 150мм

СТ112 — твердость и структура связки

СТ1 — Среднетвердый (СТ), Круглое и бесцентровое врезное шлифование, профильное шлифование, обработка разобщенных поверхностей, обдирочное шлифование чугунов

12 — номер стуктуры 12, в данном случае открытая структура.
Чем больше номер структуры, тем больше расстояние между зернами,
т. е. структура более открытая.

КА — тип связки, в данном случае это керамическая связка, она обладает высокой огнеупорностью, водостойкостью, химической стойкостью, хорошо сохраняет профиль рабочей кромки, круга, но чувствительна к ударным и изгибающим нагрузкам. Применяют плавящиеся и спекающиеся керамические связки. Абразивный инструмент из электрокорунда изготовляют на плавящихся связках, а из карбида кремния — на спекающихся.

ГОСТ 2456-82 — государственный стандарт, которому соответствует изделие
(ГОСТ 2456-82 «Бруски шлифовальные. Технические условия.» от 1982г. ) распространяется на бруски шлифовальные на керамической и бакелитовой связках полный текст этого стандарта есть вот тут: http://gost4yuo.ru/load/1-1-0-1146

клеймо на этом бруске: Рижский абразивный завод

буква R в центре и контуры башен, символизирующий Ригу с ее архитектурой. все остальное изображает сегментный абразивный инструмент.

Кому интересна маркировка абразивов, вот тут http://tsn-masterskaya.narod.ru/Abrazivnye_materialy_i_instrument.htm
есть практически исчерпывающая информация.

Свойства абразивов используемых в абразивных брусках

Маркировка
_________________________________________________________________

Если пойти за брусками на блошиный рынок (самый простой способ купить хоть что-нибудь стоящее) велика вероятность встретить бруски отечественного производителя, причем сделанные в СССР.

1 — эмблема завода изготовителя;
2 — тип: БП — брусок прямоугольный;
3 — размер бруска: 25х16х150;
4 — абразивный материал: 25А — электрокорунд белый;
5 — зернистость: 18 — 200…160 мкм;
6 — минимальное процентное содержание основной фракции: П — повышенное;
7 — твердость абразивного инструмента: СТ1 — среднетвердая степень твердости;
8 — структура (степень сближения абразивных зерен): 8;
9 — связка: К — керамическая;
10 — класс точности: Б;
11 — стандарт которому удовлетворяет брусок: ГОСТ 2456-82.

1 — эмблема завода изготовителя;
2 — абразивный материал: 64С — карбид кремния зеленый;
3 — зернистость: 6 — 80…63 мкм;
4 — минимальное процентное содержание основной фракции: П — повышенное;
5 — твердость абразивного инструмента: СТ1 — среднетвердая степень твердости;
6 — структура (степени сближения абразивных зерен): 8;
7 — связка: К — керамическая;
8 — класс точности: А;
9 — стандарт которому удовлетворяет брусок: ГОСТ 2456-82;
10 — тип: БКв — брусок квадратный;
11 — размер бруска: 20х150.

1 — эмблема завода изготовителя;
2 — абразивный материал: 64С — карбид кремния зеленый;
3 — зернистость: М28 — 28…20 мкм;
4 — минимальное процентное содержание основной фракции: П — повышенное;
5 — тип: БП — брусок прямоугольный;
6 — размер бруска: 25.16.150 — 25х16х150;
7 — твердость абразивного инструмента: СТ2 — среднетвердая степень твердости;
8 — структура (степени сближения абразивных зерен): 10;
9 — связка: К — керамическая;
10 — документ которому удовлетворяет брусок: ТУ 2-…;
11 — государственный знак качества СССР.

1 — эмблема завода изготовителя;
2 — тип: БТ — брусок треугольный;
3 — размер бруска: 16х150;
4 — абразивный материал: 25А — электрокорунд белый;
5 — зернистость: 6 — 80…63 мкм;
6 — минимальное процентное содержание основной фракции: П — повышенное;
7 — твердость абразивного инструмента: СТ1 — среднетвердая степень твердости;
8 — структура (степень сближения абразивных зерен): 9;
9 — связка: К — керамическая;
10 — класс точности: Б;
11 — стандарт которому удовлетворяет брусок: ГОСТ 2456-82.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Ссылка на основную публикацию
Adblock
detector
