Дымовые пожарные извещатели: характеристика и установка

Инструменты

Установка дымового пожарного извещателя – отличное решение для сохранения безопасности в доме или в квартире. О разновидностях и особенностях установки пожарных извещателей узнаем далее.

Оглавление:

Принцип работы и устройство дымового пожарного извещателя

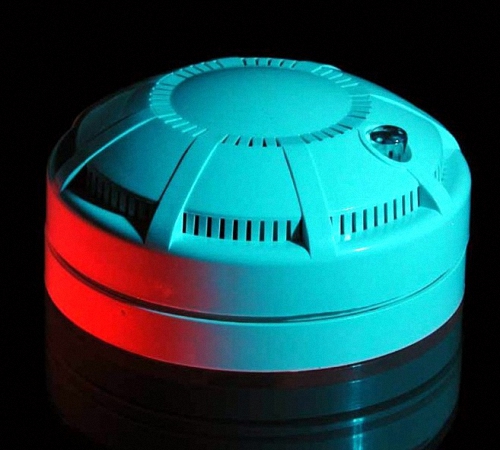

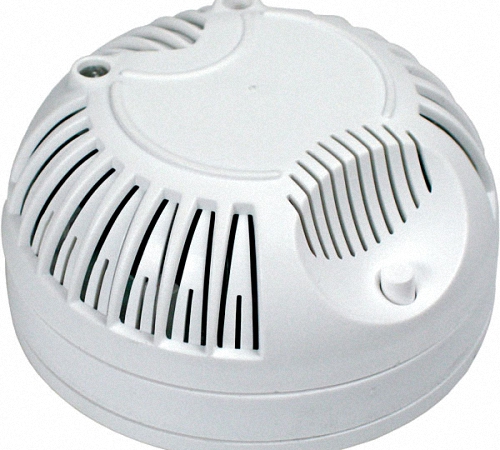

Дымовым пожарным извещателем называют устройство, которое подает сигнал, в случае возникновения очага возгорания. Термин, датчик – не является корректным по использованию к пожарному дымовому извещателю. Так, как датчик – это одна из комплектующих частей данного прибора.

В процессе горения происходит выделение в воздух мелких аэрозольных частиц, которые способны фиксировать дымовые извещатели.

Работа извещателя зависит от таких параметров:

• величина частиц,
• химическая структура воздуха,
• быстрота перемещения частиц,
• плотность и насыщенность воздуха дымом.

Три первых пункта полностью обуславливаются четвертым, поэтому извещатель пожарный дымовой работает по принципу насыщенности воздуха частицами дыма.

Извещатели ионизационного типа работают на радиоактивном излучении. Частицы воздуха попадают в две камеры. Первая камера связывается с окружающей средой, а вторая – отделенная.

При скоплении мелких частиц дыма в первой камере, во второй камере начинается протекание меньшего тока, таким образом извещатель подает сигнал о появлении дыма.

Такие извещатели не наносят вред здоровью человека, но требуют специальной утилизации.

Некоторые модели работают благодаря наличию инфракрасного излучения, которое путем рассеивания распознает дым.

Извещатель пожарный дымовой схема работы зависит от типа устройства.

Сфера использования дымовых пожарных извещателей

Дымовые извещатели – это устройства, которые первыми обнаруживают возникновение очага возгорания, и поэтому являются очень важным компонентом системы пожарной безопасности.

Почти во всех общественных помещениях устанавливают пожарные извещатели. Это:

• торговые центры,
• кафе,
• рестораны,
• магазины,
• супермаркеты,
• школы,
• больницы,
• самолеты,
• корабли,
• аэропорты и др.

Все больше людей начинают приобретать дымовые извещатели для установки в квартирах, частных домах или на дачах, чтобы предотвратить появление пожара, и вовремя спасти себя, своих близких и материальные ценности.

Преимущества использования дымового пожарного извещателя

1. Обеспечение пожарной безопасности и предотвращение появления пожара.

2. Высокий уровень чувствительности позволяет очень быстро определить малейшие очаги возгорания.

3. Возможность быстрого обнаружения пожара, даже в больших и высоких помещениях.

4. Дымовые извещатели имеют наименьшее количество ложных срабатываний, по сравнению с другими аналогами.

Разновидности дымовых пожарных извещателей

В соотношении с методом обнаружения задымленности дымовые извещатели разделяют на:

1. Извещатель пожарный дымовой оптико электронный – основывается на возможности контроля состава воздуха в окружающей среде. Оптико электронные извещатели разделяют на:

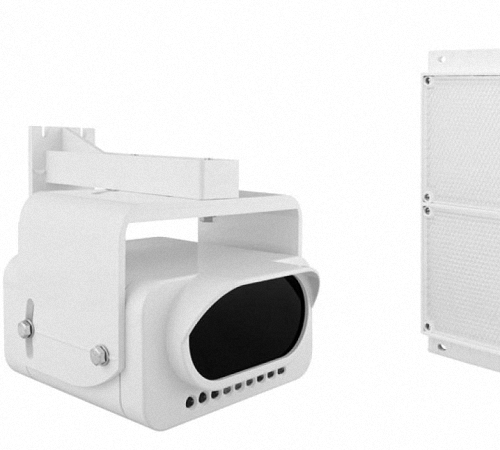

Линейные дымовые извещатели распространены в больших и высоких помещениях. Отличаются максимальной чувствительностью по обнаружению черного дыма.

Линейные дымовые пожарные извещатели бывают:

Структура двухкомпонентного линейного извещателя включает передатчик и приемник, которые размещают на двух разных сторонах помещения. Если дым появляется в зоне между передатчиком и приемником, устройство – передает сигнал о пожаре.

Однокомпонентные линейные извещатели имеют один блок с наличием пассивного рефлектора.

Линейные извещатели с легкостью заменяют несколько десятков точечных извещателей и определяют как обычный, так и черный дым, в отличии от точечных.

Пожарный дымовой точечный извещатель не используют на предприятиях, которые производят резиновую продукцию.

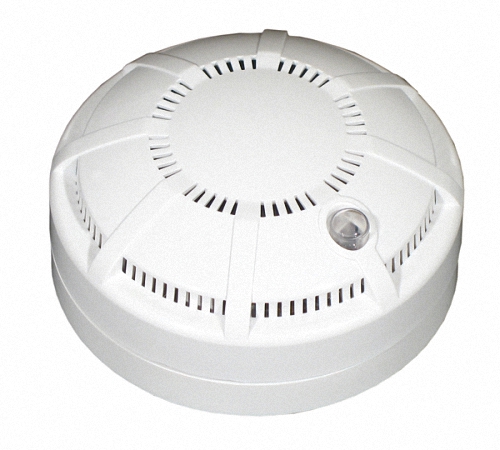

В основе работы оптико электронного точечного извещателя лежит использование оптического эффекта, который определяет дым с помощью инфракрасного излучения.

Данные извещатели наиболее распространены, более 75 % извещателей работают благодаря данному принципу.

Дымовая камера содержит устройство инфракрасного излучателя, а также приемник – который распознает сигнал отражения дыма.

Точечные извещатели работают по принципу обнаружения плотности воздуха в окружающей среде. Такие извещатели отличаются большим количеством форм и моделей.

Преимущества точечных извещателей:

• минимальное количество некорректных срабатываний,
• доступная стоимость,
• многообразие форм,
• легкость установки.

Точечные извещатели разделяют на:

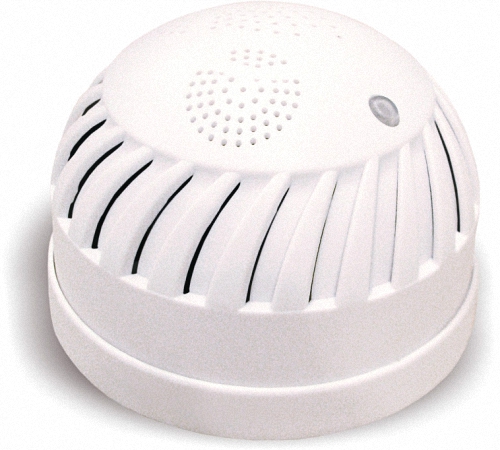

• извещатель пожарный дымовой автономный – имеет батарейку и звуковой извещатель, работает самостоятельно, но неудобно контролируется;
• извещатели радиоканального типа – имеют встроенный элемент питания и передают сигнал радиоканалом, легко устанавливаются, но стоимость таких приборов выше, чем у автономных.

2. Дымовые извещатели ионизационного типа – через ионизацию воздуха определяют наличие дыма в помещении. Извещатели ионизационного типа разделяют на:

• извещатели радиозотопного типа,
• извещатели электроиндукционного типа.

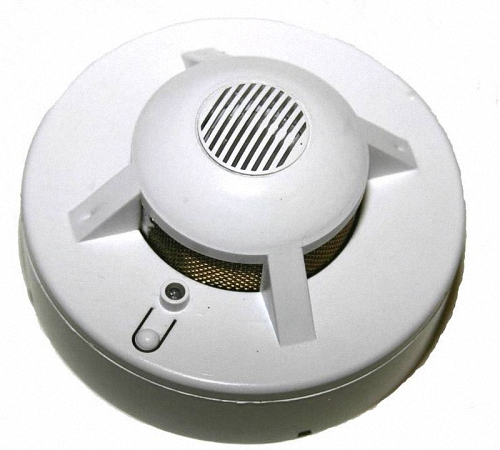

Ионизационные извещатели включают две металлические пластины, находящиеся под напряжением. Между пластинами располагается ионизатор. Такие датчики устанавливают в промышленных и бытовых помещениях, в которых не пребывает большое количество людей. Такие устройства не являются безвредными.

3. Дымовые извещатели аспирационного типа – самые сложные приборы, которые используют для обеспечения пожарной безопасности в огромных помещениях, с большими материальными ценностями.

Принцип работы основывается на наличии точечного лазерного извещателя, который располагается в герметичном корпусе. Аспирационный извещатель включает воздухозаборные трубки, которые имеют несколько фильтров. Такие извещатели редко используются, из-за высокой стоимости.

В зависимости от принципа оповещения выделяют:

• адресные дымовые пожарные извещатели,
• безадресные дымовые пожарные извещатели.

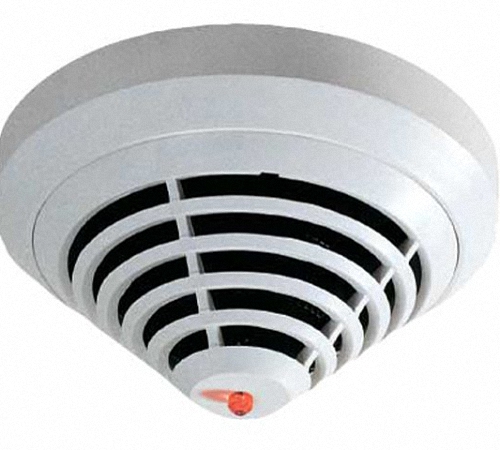

Дымовой извещатель адресного типа отличается определением и указанием, с помощью пульта контроля, конкретное месторасположение срабатываемого датчика. Такие системы используют на больших территориях или сложных помещениях. Каждый извещатель оснащается специальным номером, который легко идентифицируется специальным устройством.

Извещатель пожарный дымовой технические характеристики

При выборе дымового извещателя обратите внимание на такие особенности:

• разновидность извещателя,
• чувствительность прибора,
• иннерционность,
• время и порог срабатывания,
• возможность работать безотказно,
• мощность,
• длительность эксплуатации,
• скорость срабатывания,
• дальность работы,
• площадь срабатывания,
• материал изготовления.

На пожарные извещатели цена зависит от этих факторов.

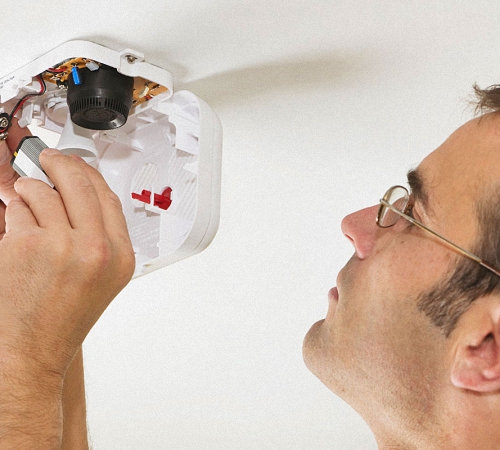

Установка дымового пожарного извещателя

Перед знакомством с правилами установки дымовых извещателей, рассмотрим распределение извещателей в зависимости от площади помещения:

• в небольших помещениях, в квартирах, частных домах, чаще всего устанавливают оптические извещатели точечного типа, которые состоят из двух частей;
• в больших и габаритных помещениях наилучшим вариантом станет установка линейного оптического извещателя, который наделен режимом самопроверки и передает результаты извещений на специальный пульт управления;
• для обнаружения пожара в музее, на корабле или в архиве применяется извещатель аспирационного типа, который монтируется на высоте 25-30 см от потолка, такие извещатели способны обнаружить возгорание в течении нескольких секунд.

Рекомендации по установке дымовых пожарных извещателей:

1. Если монтаж извещателя производится непосредственно в здании с плоским перекрытием, тогда извещатель способен обнаружить возгорание на площади в кругообразной форме.

2. Минимальное количество извещателей, которые устанавливают в одном помещении – два.

3. Один извещатель устанавливается в таких случаях:

• площадь помещения соответствует площади защиты от возгорания,
• присутствует адресная система контроля за извещателями,
• есть возможность в быстрой замене неисправного устройства.

4. Установка точечных извещателей производится под перекрытием здания, расстояние от стен не должно превышать 10 см.

5. При установке извещателя на фальш потолок, площадь защиты уменьшается в полтора раза.

Процесс установки дымового извещателя зависит от таких факторов:

• площадь контроля одного датчика,
• общая площадь помещения.

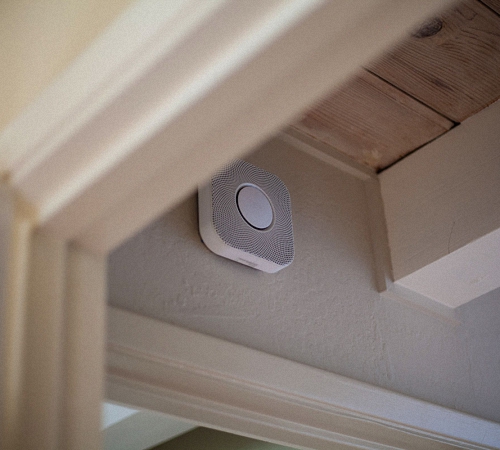

Наилучшим местом установки дымового датчика является пространство, расположенное по перекрытием. Не следует загромождать пространство перед дымовыми извещателями другими предметами, чтобы не препятствовать работе данных устройств.

При наличии подвесного потолка установка извещателя производится в пространстве между двумя потолками.

Максимальное расстояние между двумя датчиками 900 см. А расстояние между датчиком и стеной 450 см.

Если помещение имеет нестандартную форму, колонны, балки, декоративные компоненты, количество извещателей следует увеличить.

Лучше доверить установку дымовых извещателей профессионалам, так как самостоятельная установка извещателей, не гарантирует полной пожарной безопасности.

Подключение дымового пожарного извещателя

Для того, чтобы подключить дымовой извещатель следует ознакомиться с техническими характеристиками данного устройства.

Стандартный извещатель включает наличие:

• выносного индикатора,
• вывода питания положительного,
• вывода питания отрицательного,
• отрицательного вывода, который отвечает за подключение устройства к розетке.

Для подключения извещателя используют двухжильный электропровод, который соединяет все датчики помещения. В завершении производится установка резистора.

Для установки провода в безвинтовую колодку следует провести зачистку провода, а затем вставить в отверстие, таки образом, чтобы жила зафиксировалась щелчком.

ДЫМОВЫЕ ПОЖАРНЫЕ ИЗВЕЩАТЕЛИ

Пожарный извещатель – техническое устройство, главная задача которого – обнаружение признаков возгорания в помещении и информирование о пожаре.

Нередко для его обозначения применяется термин «датчик», но прибор не относится к средствам измерения. Пожарные извещатели относятся к группе технологических (предназначены для выявления угрозы технологического характера). Помимо этого, существует группа для выявления криминальных воздействий.

Наибольшее распространение получили дымовые извещатели. Летучие продукты, выделяющие в процессе горения, присутствуют даже при незначительном пламени или тлении, а, следовательно, определяются в первую очередь. Они могут быть использованы для установке в квартирах, и административных зданиях.

Принцип действия и применение.

Принцип действия дымового извещателя заключается в определении наличия дыма, установленной концентрации. По методу выявления дыма все устройства можно разделить на три крупных группы:

• оптико-электронные;
• ионизационные;
• аспирационные.

Наиболее распространен первый, оптико-электронный тип дымовых извещателей. При работе они анализируют структуру воздуха, выявляя изменения. В случае отклонений от заданных норм, устройство посылает сигнал тревоги на пульт управления. Их можно встретить во многих крупных административно-бытовых помещениях.

В свою очередь, устройства с оптико-электронной системой можно разделить на:

• линейные (однокомпонентный или двухкомпонентный);
• точечные.

Первая разновидность применяется в зданиях больших размеров с высокими потолками. Реагировать такой дымовой извещатель будет при любой концентрации, но предпочтительно использование в местах, где может произойти пожар, сопровождающийся густым дымом.

Двухкомпонентные линейные представлены передатчиком и приемником, которые устанавливаются на потолке в разных углах помещения. Срабатывают, когда дым попадает в их ось видимости. Однокомпонентные модели имеют только один блок и отражатель (рефлектор).

Точечные дымовые извещатели имеют несколько другой принцип действия. В их основе лежит приемник, призванный распознавать задымление и инфракрасный излучатель. При попадании дыма в камеру прибора, срабатывает система. Точечные модификации отличаются небольшими размерами, простотой в установке и долгой службой.

Два других типа дымовых извещателей (ионизационные и аспирационные) встречаются реже, что обусловлено более сложным строением и высокой ценой. Ионизационные, как правило, используют радиоактивный изотоп, который и выявляет наличие дыма. Абсолютно безопасными их считать нельзя, поэтому они устанавливаются на складах и в помещениях, где не сосредоточено много людей.

Аспирационные отличаются не только сложным принципом действия, но и высокой стоимостью. Имеют вид герметичной коробки, в которую встроен точечный излучатель и трубки, фильтрующие воздух. Ввиду больших затрат на эксплуатацию, устанавливаются в помещениях, где хранится дорогое оборудование или материальные ценности.

УСТРОЙСТВО ДЫМОВЫХ ИЗВЕЩАТЕЛЕЙ

После выявления возгорания, извещатель передает информацию на приемно-контрольный прибор. И вновь устройства можно разделить еще на несколько типов по характеру обмена информацией:

• пороговые;
• аналоговые;
• радиоканальные.

Кроме того, пожарный извещатель может быть:

• адресным;
• неадресным.

Устройство порогового извещателя является наиболее простым. Выявляет дым, срабатывает только, когда его концентрация достигает определенного значения. Пороговые модели стоят недорого, просты в эксплуатации, но серьезно уступает по качеству работы моделям с другим устройством.

Очень популярны в России благодаря цене. Производитель, как правило, не включает дополнительные функции, которые приведут к удорожанию продукта.

Основное отличие адресных пороговых извещателей от неадресных в том, что первые также передают информацию о своем местонахождении приемно-контрольному прибору. Моделям, передающим свой адрес, следует отдавать предпочтения. Помимо информирования о месте нахождения,адресно аналоговые устройство может передавать сведения об уровне задымленности, состоянии и так далее.

«Продвинутые» дымовые извещатели обычно используют для выявления возгорания и обмена информацией с приемно-контрольным прибором аналоговую систему. Ее главное отличие от пороговой – отслеживание состояний воздуха в реальном времени.

То есть, модель с аналоговым устройством постоянно делает измерения уровня задымления и отправляет их на контрольно-приемный прибор, который представлен современным компьютером с соответствующим программным обеспечением. Он же анализирует, полученную информацию, реагируя на малейшие отклонения.

Так же, как и пороговые, бывают адресными и неадресными. Однако второй тип встречает редко – производство нецелесообразно. Да, он может отправлять информацию, но как приемному прибору определить, с какого устройства ведется передача? Поэтому большинство аналоговых моделей получают поддержку отправки адреса.

Этот тип правильнее отнести к способам подключения, но и под классификацию по типам передачи информации он тоже попадает. Радиоканальные модели (беспроводные) предполагают применение для связи с приемно-контрольным прибором не провода, а радиосвязь на определенных частотах.

Посредством них происходит и передача информации о состоянии воздуха (если устройство аналогового типа) или о возникновении пожара (порогового). Беспроводные извещатели удобны в эксплуатации, но имеют высокую стоимость.

УСТАНОВКА И МОНТАЖ

Перед тем, как узнать о правилах монтажа, следует ознакомиться с тем, сколько и какие типы извещателей устанавливается в помещении. Количество и тип напрямую зависит от площади:

Небольшие комнаты, частные дома, квартиры. Оптимальным решением для таких помещений станут дымовые извещатели оптико-электронного точечного типа.

Большие склады, административные здания. Наилучший вариант – оптико-электронная модель линейного типа. Предпочтительна аналоговая передача информации и наличие приема-контрольного аппарата.

Помещения с материальными ценностями, музеи, хранилища. Дымовые извещатели аспирационного типа, способные обнаруживать возгорание за секунды, станут оптимальным решением.

В одном помещении устанавливается минимально два дымовых извещателя, за исключением случаев использования адресной сигнализации.

Дымовые извещатели устанавливаются преимущественно под перекрытием. Если ввиду каких-либо причин такой монтаж невозможен, допускается размещение устройств на несущих конструкциях (колонны, стены).

Точное местоположение, стоит отметить, нигде не прописано – нормативная документация содержит лишь информацию о расстоянии от углов и перегородок помещений. Исходя из этого, рекомендуется производить монтаж в местах, где будет обеспечиваться контроль максимальной площади.

Теперь к нормативным нормам, которые прописывают расстояние от перекрытий и углов для дымовых извещателей точечного и линейного типа.

Точечные:

1. Расстояния от стен для установки: минимум – 10 сантиметров, максимум – 450 сантиметров.
2. Если монтаж производится на колонны, прибор следует располагать на расстоянии 10-30 сантиметров от стен и 10 сантиметров от углов.

Несколько иных правил необходимо придерживаться, устанавливая дымовой извещатель линейного типа:

1. Приемник и источник устанавливаются так, чтобы оптическая ось проходила на расстоянии не менее 10 сантиметров от перекрытия.
2. Рекомендуемое расстояние между приемником и источником – не более 0,5 метра. Оптическую ось не должны перекрывать прочие предметы, мешающие своевременному обнаружению пожара.

Устройства крепятся, как правило, на два самореза. Подключение производится посредством провода (в случае линейного типа их два). Заметьте, что при подключении обязательно соблюдения полярности, указанной на извещателе и приемно-контрольном приборе.

© 2014-2020 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Дымовой пожарный извещатель – виды, применение, описание

Автоматические установки противопожарной сигнализации повсеместно становятся обязательной частью инженерных систем любого здания общественного и производственного назначения. Безошибочная работа сигнализации напрямую влияет на защиту имущества и человеческих жизней от опасных факторов пожара. Датчики выполняют важную функцию – обнаружить пожар и оповестить людей о наличии опасной ситуации. Согласно мировой статистике пожаров самое большое количество жертв и повреждений вследствие пожара происходило на тех объектах, где частично, либо полностью отсутствовала противопожарная система защиты и обнаружения пожара.

Типы извещателей

Извещатели пожарные – это устройства, входящие в состав автоматической системы обнаружения и сигнализации о пожаре. По принципу действия классифицируют их как дымовые извещатели, тепловые датчики, извещатели пламени и газоанализаторы. Первые обладают реакцией на задымление помещения, вторые запускают систему при достижении критической температуры воздуха на защищаемом участке, третьи сработают при обнаружении видимого инфракрасного излучения от пламени, газоанализаторы распознают побочные продукты горения, например, окись углерода. От правильности выбора извещателя зависит время, за которое будет обнаружено возгорание, и последующая эффективность борьбы с огнем.

Виды дымовых извещателей

Дымовые датчики анализа помещения являются самыми популярными из всех известных средств обнаружения признаков пожара. Каждый процесс горения (бумаги, текстиля, электрооборудования и др.) сопровождается образованием дыма. Такие устройства способны оповестить людей о пожаре еще на ранних стадиях его развития, когда их жизни и здоровью, а также имуществу ничего не угрожает. По этой причине данный тип датчиков можно встретить в квартирах, зданиях общественного назначения, складских помещениях.

Принцип работы: В основу функционирования анализатора дыма заложено рассеивание светового потока сквозь микрочастицы дыма. Световой поток создается с помощью светодиода, который работает в инфракрасном диапазоне. При наличии дыма на защищаемом участке некоторая часть потока фотонов отражается от дымовых частиц, о чем информация поступает на приемник. Встроенный микропроцессор проводит анализ получаемых данных, после чего осуществляет извещатель в положение «Тревога».

При различных положениях излучателей и приемников дымовые датчики бывают линейными или точечными. Наименование устройств подобного типа начинается с «ИП 212», что расшифровывается как «извещатель пожарный», под цифрой 2 (два) понимаем модель «дымовой датчик», а «12» означает принцип работы, т.е. «оптика».

Точечные извещатели

В таком устройстве данного типа фотоприемник и генератор светового потока размещены по обе стороны от камеры приема дыма и заключены в один корпус. Датчик имеет на крышке перфорацию, благодаря чему частицы дыма беспрепятственно проникают внутрь. Исходя из этого, можно сделать вывод, оптико-электронный извещатель пожарный дымовой анализирует уровень задымления защищаемого участка здания в конкретной точке. Преимущество дымовых анализаторов заключается в компактности корпуса, легкости монтажа и очистки, эффективным обнаружением задымления. Точечные извещатели монтируются на потолке на определенном расстоянии, которое рассчитывается согласно высоте потолков в помещении. В некоторых случаях допускается размещение на стенах и других конструктивных элементах зданий и сооружений.

На упрощенной схеме видно, что при появлении дыма, часть излучения отражается от него и попадает на фотоэлемент

Линейные извещатели

Устройство делится на 2 отдельных блока, в одном находится генератор светового потока, а в другом – фотоприемник. Установка блоков производится по разным сторонам помещения.

Принцип работы линейного излучателя

Световой луч пересекает весь объем защищаемой зоны, осуществляя более полный контроль, нежели точечный вариант. Дальность луча достигает 150 м, что позволяет экономить на приобретении отдельных устройств защиты больших площадей.

В другом типе линейного извещателя фотоприемник и генератор светового потока расположены в одном блоке, а их оптические оси сонаправлены. Функционирование данной модели требует монтажа дополнительного светоотражателя, который размещается на противоположной части помещения. Таким образом, преломляющиеся от дымовых частиц световые лучи отражаются и попадают обратно на фотоприемник.

Удобно такое устройство только для контроля за появлением дыма в воздухе в помещениях с высокими потолками или большой протяженностью, например, для залов, арен или галерей. Установка осуществляется на стене.

Один из приоритетных параметров дымовых датчиков – это чувствительность сенсора в дымовой камере, характеризующая в целом способность оборудования отмечать самые минимальные концентрации дыма в воздухе. На сегодняшний день большую значимость придает способность дымового анализатора не терять уровень чувствительности при смене положения, колебаниях напряжения, объеме освещения и иных посторонних воздействий.

Классификация датчиков по способу передачи информации

Передача информации о состоянии помещения и уровне его задымленности осуществляется двумя способами адресным или аналоговым. Аналоговый дымовой извещатель включается в систему через шлейф к контрольному пункту параллельно, при этом замыкание внутри датчика провоцирует короткое замыкание в шлейфе и запуск сигнализации. При подключении извещателя дымового аналогового действия с помощью двухпроводного шлейфа, который также питает устройство.

Имеются варианты, подключаемые через четырехпроводной шлейф. Минусом установки аналогового датчика считается отсутствие возможности осуществлять контроль работоспособности устройства. Зачастую осуществляется фиксация срабатывания шлейфов без обозначения датчика, который передал информацию.

Адресные пожарные извещатели “Рубеж”

Адресные дымовые датчики имеет в конструкции микропроцессор, контролирующий состояние устройства и корректирующий текущие настройки системы. Подключение к системе пожарной автоматики происходит посредством цифрового шлейфа. В этом случае извещатели имеют свои уникальные имена. При срабатывании приемно-контрольный прибор получает данные о том, какой датчик и в каком помещении реагирует на задымление, каково его состояние, уровень запыленности и другая информация.

Современные дымовые оптико-электронные извещатели включают в себя светодиод, по миганию которого определяется состояние конкретного устройства.

При отсутствии необходимости монтирования целой системы автоматического определения места возгорания и его ликвидации допускается размещать автономные датчики. При срабатывании датчика система оповещает только тех людей, которые находятся в этом же помещении. Звуковой оповещатель и основные элементы дымового датчика заключены в единый блок. При образовании дыма фотоприемник регистрирует изменения светового потока, после чего подается звуковой сигнал о повышенной концентрации опасных составляющих дыма. Питание датчиков осуществляется с помощью встроенных батареек, обеспечивающих бесперебойную работу в течение трех лет. Часто применяются в частных домах и квартирах.

Обзор популярных моделей дымовых извещателей

Модель ИП 212-141 предназначается для фиксации задымления в закрытых помещениях. Подключается к системе через двухпроводной шлейф. Сигнал «Тревога» передается также через шлейф. Конструкция датчика надежно защищена от перепадов температур, уровня влажности, действия пламени и объема освещенности помещения. Работает круглосуточно совместно с приемно-контрольным прибором ППКОП 019-8-1 или ППКОП 0104065-20-1. Его чувствительность позволяет обнаружить самые минимальные концентрации частиц дыма (0,05-2 дБ/м) в воздухе. Для стабильной работы требуется постоянное напряжение в 9-30 В. На корпусе установлен светодиод, по изменениям которого можно судить о исправности датчика и его переходе в режим «Тревога».

После устранения задымления датчик будет сохранять положение «Пожар» до того, пока на приемно-контрольном приборе не будет сброшено его состояние с полным отключением питания на несколько секунд. Используется в складских и офисных помещениях. Вес извещателя ИП 212-141 составляет около 200 гр. Минимально гарантируемый срок службы составляет 10 лет. Конструкция оптико-электронного извещателя ИП 212-141 состоит из дымового датчика и розетки. При изменении состояния фотоприемника уменьшается его сопротивление, после чего светодиод перестает мигать и его свечение становится постоянным.

Модель извещателя “Аврора-01”

Модель «Аврора-01» – извещатель пожарный дымовой ИП 212-81 – автономное устройство, предназначенное для обнаружения признаков горения в помещении. Дымовой детектор реагирует на изменение состояния воздушной среды, формируя сигнал тревоги в отдельно выделенном помещении.

Достоинство ИП 212-81:

• высокая чуствительность;
• надежная защита фотоприемника от агрессивной среды;
• удобный монтаж устройства;
• минимальная продолжительность работы более 10 лет;
• исключает ложные срабатывания;
• поддерживает стабильное функционирование при высоких и низких температурах;
• имеется встроенная сирена для оповещения;
• световая индикация датчика видна со всех сторон.

Датчик марки «Аврора-01» может функционировать как в автономном режиме, так и в комплексе автоматической системы обнаружения пожара и его тушения. В составе конструкции имеется пара пылесборников для защиты конструктивных элементов устройства, светоотражатель с дополнительной защитой от стороннего освещения, специальная сетка для защиты от насекомых, а также сверхчувствительная камера приема дыма, работающая во всех направлениях помещения.

Оптико-электронные детекторы дыма марки ИП 212-142 способны обнаружить возгорание еще на стадии образования минимального задымления. Устанавливается в помещениях любого назначения. Устройство не изменяет своего состояния при изменениях температуры воздушной среды, при наличии пламени, а также на наличие или отсутствие освещения в помещении. Пожарный извещатель ИП 212-142 и встроенный микропроцессор максимально точно формируют сигналы «Тревога» и «Пожар».

Дымовой извещатель ИП 212-142

Преимущества модели ИП 212-142:

• в течение 10 секунд формируется сигнал «Пожар» с максимальной гарантией результата;
• отсутствует вероятность ложных срабатываний;
• дизайн корпуса вписывается в любой интерьер;
• работает в температурном диапазоне -10…+55 градусов Цельсия;
• в комплекте поставляется элемент питания, обеспечивающий напряжение в 9 В.

Благодаря небольшой стоимости данную модель пожарного дымового извещателя можно устанавливать и в социально значимых зданиях и сооружениях. Цена обусловлена тем, что пластик, из которого изготовлен корпус извещатель, является материалом вторичной переработки.

Датчик ДИП-34АВТ

Марка ДИП-34АВТ производства компании «Болид» с пульсирующим сигналом подключается к системе через шлейф. Осуществляет контроль за наличием задымления помещения при пожаре. Устанавливается чаще всего на территории коттеджей, дачных домов, кухнях, котельных. При срабатывании фотоприемника датчиков выдается сигнал «Пожар», после чего производится запуск встроенной сирены. Уникальная особенность данной модели извещателя дымового пожарного заключается в том, что датчик самостоятельно оповещает о необходимости смены аккумулятора.

Достоинства извещателя и оповещателя ДИП-34АВТ:

• обнаружение пожара на стадии возгорания;
• на корпусе установлена кнопка «Тест», позволяющая определить работоспособность оборудования;
• имеется встроенная защита от насекомых и пыли.

Видео: Виды дымовых извещателй

Пожарный дымовой извещатель – устройство, типы, установка

Во многом, успех предотвращения тяжелых последствий пожара зависит от своевременной информированности персонала о потенциальном очаге возгорания, которое необходимо предупредить еще на самой начальной стадии. С помощью датчиков задымления, свидетельствующего о процессах тления, можно не только избежать пожара, но и предотвратить даже минимальную порчу оборудования, так как многие агрегаты или силовые кабели имеют специальную пропитку и покрытие, могущее выделять соответствующий запах и дым при повышении температуры выше нормированной.

Назначение дымового извещателя

Извещатель пожарный дымовой является обязательным компонентом любой автоматической системы пожарной безопасности. Прибор предназначен для формирования сигнала тревоги о потенциальном месте возгорания, по признаку идущего отсюда дыма. Устанавливается один или несколько, в зависимости от площади помещения и его пожарной категории с присоединением к ПКП и пульту управления.

Дежурный персонал видит срабатывания извещателя в виде мигающего светодиода с генерированием звукового сигнала. Если опционально предусмотрено автоматическое пожаротушение и действует соответствующая установка с задержкой времени, то производится включение модулей пожаротушения. В системах работающих только в режиме сигнализации, дежурный персонал выполняет проверку поступившего сигнала и принимает решение.

Принцип действия и устройство камеры обнаружения дыма

1. Светоприемник
2. Светоизлучатель
3. Рефракционные шторки.

Извещатель пожарный дымовой оптико-электронный имеет в своем составе камеру, полностью закрытую от света, но пропускающую воздух. Попадая в нее, аэрозольные частицы отражают излучение, исходящее от источника света. Электронная схема, контролирующая состояние прибора, фиксирует изменения интенсивности свечения, которое улавливает светоприемник (фотодиод высокой чувствительности) и подает сигнал тревоги. Рефракционные шторки необходимы не только для защиты от света, но и для отсекания частиц пыли.

При проведении техобслуживания оптико-электронных устройств важно производить тщательную очистку прибора, накопление пыли на рефракционных шторках и внутри камеры обнаружения снижают чувствительность извещателя и могут привести к ложным срабатываниям.

По конструкции светоизлучающего элемента оптико-электронные камеры разделяют на светодиодные и, лазерные. В последних, используется ультрафиолетовый лазер, приборы с таким источником излучения более чувствительны, имеют широкий диапазон настроек и защиту от ложного срабатывания.

Ионизационные дымовые извещатели функционируют по другому принципу. В камере обнаружения находятся две пластины, на которые подается напряжение. Между ними установлен источник ионизации. Это может быть радиоактивный изотоп или электроиндукционная катушка. Ионный ток, возникший в камере, существенно понижается, когда в нее проникают микрочастицы дыма.

Однако такие устройства в быту применяются очень редко из-за своего магнитного и радиационного излучения. Их устанавливают в помещениях с ограниченным по времени пребыванием людей.

Устройство и область применения дымовых извещателей

Большинство моделей дымовых извещателей анализируют состав частиц, попадающих в камеру оптико-электронного блока, и при наличии веществ характерных для дыма, потребление тока шлейфом увеличивается, что приводит к срабатыванию сигнализации. Поскольку природа дыма напрямую зависит от типа тлеющего материала, то использование одних и тех же параметров для определения порога срабатывания невозможно. На сегодня разработаны и эксплуатируются сразу несколько типов извещателей, подбор осуществляется индивидуально для каждой системы.

Извещатель пожарный дымовой линейный – состоит из приемника с излучателем либо приемно-излучающего блока и отражателя. Срабатывание происходит при концентрации дыма на линии между фотоприемником и излучателем, установленными в разных сторонах помещения. Между этими компонентами проходит оптическая связь, сигнал генерируется излучателем, при появлении частиц дыма происходит его ослабление.

Особенностью линейного извещателя является возможность самотестирования, с указанием сигнала неисправность на ПКП. Эта же особенность является причиной того, что такие извещатели можно включать лишь в знакопеременные шлейфы либо только один линейный извещатель в знакопостоянный шлейф. При несоблюдении этого условия, сигнал пожар будет все время блокироваться сигналом неисправность. Линейные извещатели незаменимы в помещениях с большой площадью и высокими потолками.

Извещатель пожарный дымовой оптико-электронный – используется для фиксации концентрации дыма в самой первой стадии тления, и способен реагировать, как на светлые дымы появляющиеся при горении текстиля, древесины или бумаги, так и черные, характерные для полимерных материалов. Применяется, на промышленных объектах с наличием взрывоопасных зон, в гражданских строениях, в учреждениях и общественных местах.

Для подключения к ПКП используется четырехпроводный шлейф – двухпроводная линия питания и два провода для связи. В основе работы оптико-электронного извещателя заложен принцип рассеивания ИК излучения. Источником служит светодиод, а приемником фотодиод. При появлении дыма, оптическая связь между излучателем и приемником нарушается, что приводит к снижению внутреннего сопротивления извещателя и подаче сигнала о задымлении.

Извещатель пожарный дымовой автономный – это разновидность точечных извещателей, принцип действия основан на проникновении в оптическую камеру частиц дыма. Для питания используются батарейки, устанавливаемые с тыльной стороны корпуса. Применяется для контроля пожарной безопасности в спальных комнатах и других жилых помещениях, где прокладка линий связи и питания может навредить интерьеру, по этой же причине, данные извещатели выполняются в корпусе с декоративным дизайном. Устройство может работать как отдельно, так и в локальной сети в другими автономными датчиками либо дополнительно подключаемыми световыми оповещателями.

Устанавливается устройство на потолке, либо на стене, но как можно ближе к потолку, при обнаружении задымления подается звуковой сигнал.

Точечные дымовые пожарные извещатели – применяются для контроля отсутствия дыма на небольшой площади, например, в вагонах и способны идентифицировать дым серого спектра, появляющийся на первых стадиях пожара. Принцип действия основан на рассеивании инфракрасного излучения, но при появлении черного дыма корректная работа не гарантируется, так как черный цвет поглощает ИК лучи.

Точечная конструкция подразумевает создание штепсельного четырехполюсного разъема, от которого прибор отключают, при необходимости периодического обслуживания.

Аспирационные дымовые пожарные извещатели – это наиболее сложный и дорогостоящий тип извещателя, применяемый на объектах, с высокой концентрацией материальных ценностей, могущих пострадать от пожара, в помещениях с высокоточным оборудованием, а также других местах, где высокая стоимость конструкции и установки себя оправдывают.

Принцип действия извещателя основан на анализе образцов воздуха с помощью лазерного луча, а особенностью конструкции является система трубок, по которым подается воздух, забираемый в разных зонах помещения, где наиболее вероятны очаги возгорания. Трубки оснащаются различными типами фильтров и подключаются к корпусу устройства.

Какой тип дымового извещателя выбрать?

Для корректной работы автоматической пожарной системы, такой элемент, как дымовые выключатели должен подбираться исходя из факторов присутствующих в месте установки. В большинстве случаев, когда речь идет о большом объекте, могут применять сразу несколько типов извещателей, в зависимости от зоны.

Наиболее часто выбирают оптико-электронные, так как они сочетают в себе невысокую стоимость и быструю реакцию на появление дыма, но вместе с тем, они же характеризуются большим током потребления и отсутствием реакции при запыленности, что исключает их установку в промышленных условиях, где пыль присутствует постоянно. Для защиты жилых помещений целесообразно применять точечные или автономные типы извещателей, при этом, подразумевается постоянное присутствие человека в радиусе слышимости подаваемого датчиком сигнала.

Приобрести дымовые извещатели не является проблемой, потребителю предлагаются не только импортные, но и отечественные аналоги противопожарного оборудования, не хуже зарубежного. Даже в оснащении небольшого объекта лучше руководствоваться консультациями специалистов, что поможет избежать неоправданных трат на стадии проектирования и гарантирует устойчивую работу системы.

Автономный пожарный извещатель : классификация, область применения, правила установки

Сенсоры-извещатели электронные входят в систему пожарной безопасности. Они должны реагировать на любые признаки возгорания – пламя, повышение температуры, задымление. От надежности устройства напрямую зависит безопасность людей, находящихся в квартире, офисе или на производстве.

Принцип работы пожарного извещателя

Пожарные извещатели – это приборы, которые входят в состав автоматической системы обнаружения и оповещения о возгорании. Они работают по идентичному алгоритму. При появлении фактора, свидетельствующего о начале пожара, (дым, газ, пламя, температура) датчик регистрирует его, в результате чего сигнализация срабатывает. Далее сигнал передается на другие модули и там обрабатывается.

Современные устройства снабжаются несколькими блоками, реагирующими на пожар. Это позволяет уменьшить риск ложных срабатываний.

Автономные приборы имеют несколько другой принцип работы. Такие устройства работают от аккумуляторов или батареек, поэтому не требуется прокладывание кабелей. В составе автономных устройств есть датчики, микропроцессор, плата, чувствительные элементы и звуковой пьезоэлемент. Они обеспечивают пожарную безопасность в быту и могут устанавливаться в жилых помещениях. Несколько видов извещателей можно объединить в одну единую цепь. В таком случае автоматически будут активизированы все устройства безопасности, благодаря чему люди в других комнатах будут знать о возгорании.

Классификация

Пожарные извещатели дымовые автономные можно классифицировать по принципу действия на следующие группы:

1. Дымовые извещатели.
2. Тепловые.
3. Извещатели пламени.
4. Газоанализаторы.

В каждом типе используются свои виды сенсоров, которые анализируют ситуацию на превышение одного из факторов. От корректности подбора системы зависит время, за которое будет обнаружен пожар.

Основные требования, предъявляемые к автономным извещателям

При покупке изделия, питаемого от батареек, нужно соотнести его характеристики с предъявляемыми требованиями:

1. Для съемного прибора ресурс источника питания должен составлять 12 месяцев, для стационарного — 10 лет.
2. Устройство беспроводное должно иметь возможность коммуникации с другими источниками питания вне корпуса с напряжением до 9 В.
3. Площадь контролируемой зоны. Такие модели рассчитаны на 30-85 кв. м.
4. Наличие светового индикатора заряда.
5. Громкость сирены должна составлять не менее 85 дБ.
6. Интервал между сиренами – 30 секунд.
7. Должен присутствовать индикатор, сообщающий о состоянии прибора.
8. Диапазон рабочих температур: от -10 до +55°С.

Область применения

Пожарные автономные извещатели являются техническим средством, которое предупреждает людей об опасной ситуации, связанной с возгоранием. Область применения таких устройств расширена. Их можно устанавливать в квартирах, офисах, общественных и административных зданиях, производствах. Выбор зависит от технических характеристик конкретной модели, в частности, ее радиуса обнаружения.

Требования к АПИ

Все нормы и требования к автономным пожарным извещателям прописаны в документе НПБ 66-97. Там указаны пределы допустимых значений и их зависимость от напряжения питания, а также устойчивость приборов к внешним условиям и другим факторам.

Назначение и устройство

Пожарные извещатели дымовые выполняют ряд важных функций:

1. Быстрое обнаружение пожара, сигнализация людей об опасности и передача сигнала на соответствующие модули.
2. Длительный срок службы, даже при наличии загрязнений и высокой влажности воздуха.
3. Устойчивость к механическим воздействиям.
4. Минимальный риск ложных срабатываний.

Где применяют

Согласно нормам пожарной безопасности, АПИ на батарейках можно использовать для обнаружения пожара в зданиях и сооружениях различного назначения, в том числе и жилых. Они могут устанавливаться как самостоятельно, так и в составе системы пожарной сигнализации.

Разновидности

Автономные системы сигнализации широко представлены на рынке противопожарного оборудования. К наиболее популярным моделям относятся: ИП 212, ДИП 50М и ДИП 34АВТ.

ИП 212

Модель датчика ИП 212 является самой популярной и распространенной. Предназначена для фиксации задымления в закрытом помещении. Благодаря хорошей чувствительности, АДПИ способен обнаруживать даже минимальные концентрации частиц дыма. Работает извещатель пожарный дымовой оптико-электронный автономный от напряжения 9-30 В, в зависимости от модификации. Сохраняет положение «пожар» в случае возникновения возгорания до тех пор, пока на приемно-контрольном приборе не выполнят сброс с полным выключением питания на несколько секунд.

Достоинство автономной пожарной сигнализации ИП 212:

1. Высокая чувствительность элемента к возгоранию.
2. Надежная защита от воздействий окружающей среды.
3. Простота монтажа.
4. Срок службы — более десяти лет.
5. Нет ложных срабатываний.
6. Стабильно работает при высоких и низких температурах.
7. Есть встроенная сирена.
8. Наличие световой индикации, заметной со всех сторон.

Пожарные извещатели – это приборы, которые входят в состав автоматической системы обнаружения и оповещения о возгорании. Они работают по идентичному алгоритму. При появлении фактора, свидетельствующего о начале пожара, (дым, газ, пламя, температура) датчик регистрирует его, в результате чего сигнализация срабатывает

ДИП 50М

Оптико-электронный дымовой АПИ ДИП 50М может работать в группе с количеством элементов до 8 штук. Чувствительность высокая и составляет 0,05-0,2 дБ/м. Работает от элемента питания «Крона» напряжением 9 В.

1. Срок эксплуатации — 10 лет.
2. Степень защиты корпуса — IP40.
3. Миниатюрность.
4. Отсутствие реакции на изменение температуры, влажности, яркие вспышки пламени.
5. Простота и удобство обслуживания и монтажа.
6. Возврат в дежурный режим через 20 секунд после прекращения действия дыма.
7. Удобное кнопочное тестирование.
8. Низкий риск ложных срабатываний.
9. Наличие нескольких состояний.

ДИП 34АВТ

Пожарный дымовой извещатель ДИП 34АВТ используется для контроля состояния и обнаружения пожара, которое сопровождается проявлением дыма. При опасной ситуации выдает мощный звуковой сигнал. Также есть предупреждение о необходимости замены батарейки.

1. Раннее обнаружение возгорания.
2. Контроль функционирования системы.
3. Возможность подсоединения к общей линии до 38 извещателей.
4. Проверка работоспособности путем нажатия на кнопку «Тест».
5. Защита от насекомых.

В комплектации имеется сам пожарный датчик и соединительные, крепежные механизмы.

Правила установки и эксплуатации

Согласно правилам установки, размещать автономный извещатель можно только на потолке. Монтаж можно осуществить самостоятельно путем вкручивания крючка в потолок и подвешивания на него устройства.

Для лучшей безопасности рекомендуется использовать не менее двух приборов. Согласно нормативным актам, дистанция между ними должна составлять от 8 до 9 метров, а до стены — 4-4,5 метра.

Как выбрать пожарный извещатель дымовой автономный: обзор и отзывы

Для выбора подходящей модели необходимо обращать внимание на характеристики аккумулятора. По нормам, установленным в РФ ответственными органами, датчик должен функционировать определенное время в различных условиях:

1. Работа в звуковом режиме — не менее одного часа.
2. В режиме слежения — не менее суток.
3. При пожаре — не менее трех часов.

Лучше брать модели с запасом аккумулятора в 15% от установленных норм.

При выборе автономной пожарной сигнализации также учитывается площадь помещения, ее индивидуальные особенности и место установки датчика.

АПИ по типу

В разных условиях работы устанавливаются модели с различной конструкцией и способом обнаружения пожара. Все изделия АПИ имеют свои характеристики. Основным фактором, на который реагируют все перечисленные виды систем, является дым.

Адресно-аналоговый

Является комбинацией из адресных и аналоговых устройств. В таком точечном оборудовании нет собственного питающего элемента, электроэнергия подается с блока управления по проводам.

Адресный

Модель электронная адресная извещателей пожарных служит только для передачи информации о возгорании на центральный компьютер. Он, в свою очередь, включает сирену и систему тушения пожара.

Аналоговый

Устройство называется аналоговым, так как его схема собрана на аналоговых элементах. Основную роль срабатывающего механизма выполняет оптопара. Способны отслеживать небольшую по площади зону, поэтому необходима установка нескольких изделий.

Линейный

Линейные датчики считаются электроникой оптического вида. Принцип действия похож на точечный прибор, но сама система действует на большом расстоянии благодаря лазерному лучу. Состоит из излучателя и приемника. Оба элемента необходимо закрепить друг напротив друга. В случае задымленности сила луча уменьшается, и датчик срабатывает.

Оптико-электронный точечный

Точечные приборы контролируют ситуацию в определенном ограниченном радиусе. Состоит из фотоизлучателя и фотоприемника.

Требования нормативных документов

В основном нормативном документе НПБ 66-97 прописаны требования к комплектации, маркировке, условиям эксплуатации, тестированию пожарных систем, типу звука и его громкости и другим важным параметрам.

Места установки и количество на помещение

Один дымовой автономный датчик способен защитить площадь до 85 кв. м. Тепловой извещатель способен проверять зону площадью до 25 кв. м. Именно такие виды устройств рекомендуется ставить в квартирах. Извещатели монтируются под перекрытием или на потолке. Допустима установка некоторых разновидностей на стене или колонне на расстоянии не менее 0,5 м от угла охраняемой комнаты.

Корпус спецавтоматики необходимо установить таким образом, чтобы индикаторы были направлены в сторону выхода помещения, которое они защищают.

Есть стандартное требование по установке не менее двух извещателей в помещении. Для дымовых автономных и тепловых сделано исключение – в случае если помещение соответствует техническим нормам, то можно установить одно устройство.

Требования по монтажу следующие:

1. Установка производится на ровную горизонтальную или вертикальную поверхность.
2. Необходимо ставить ОПС в зонах с большим воздухообменом для точного определения возгорания.
3. Запрещена установка в углах и над строительными проемами.

Заключение

Автономные датчики пожарной сигнализации обеспечивают безопасность в помещении. В случае возникновения пожара, они подают сигнал, и люди могут оперативно эвакуироваться из опасной зоны. Чаще всего используются автономные дымовые извещатели, но есть и устройства, реагирующие на температуру, газ или яркое пламя.

Видео по теме
