Как зависит сопротивление проводника от температуры?

Что такое электрическое сопротивление и как оно зависит от температуры

Любой элемент или участок электрической цепи с точки зрения электромагнитного процесса, происходящего в нем прежде всего характеризуется способностью проводить ток или препятствовать прохождению тока. Это свойство элементов цепи оценивается их электрической проводимостью или величиной, обратной проводимости — электрическим сопротивлением.

Большинство электротехнических устройств состоит из токопроводящих частей, выполненных из металлических проводников, снабженных обычно изоляционным покрытием или оболочкой. Электрическое сопротивление проводника зависит от его геометрических размеров и свойств материала. Величина электрического сопротивления равна

где l — длина проводника, м; s — площадь поперечного сечения проводника, мм 2 ; ρ — удельное сопротивление проводника, ом · мм 2 / м; γ — удельная проводимость, м/ом · мм.

Удельное электрическое сопротивление

Удельное сопротивление и удельная проводимость учитывают свойства материала проводника и дают значения сопротивления и проводимости проводника длиной 1 м и площадью поперечного сечения 1 мм 2 .

По величине удельного сопротивления ρ все материалы можно разделить на три группы:

проводники — металлы и их сплавы ( ρ от 0,015 до 1,2 ом · мм 2 / м);

электролиты и полупроводники ( ρ от 10 2 до 20 6 ом · мм 2 / м);

диэлектрики, или изоляторы ( ρ от 10 10 до 20 11 ом · мм 2 / м).

В электротехнических устройствах применяются материалы как с малыми, так и с большими значениями удельных сопротивлений. Если требуется, чтобы элемент цепи имел незначительное сопротивление (например соединительные провода), его следует выполнять из проводников с малым значением ρ — порядка 0,015—0,03, например из меди, серебра, алюминия.

Другие устройства, наоборот, должны иметь значительные сопротивления (электрические лампы накаливания, нагрева тельные приборы и т. д.), поэтому их токоведущие элементы следует выполнять из материалов с большим удельным сопротивлением ρ , обычно представляющих собой сплавы металлов. К ним относятся, например, манганин, константан, нихром, которые имеют значения ρ от 0,1 до 1,2.

Зависимость электрического сопротивления от температуры

Величина электрического сопротивления зависит также от температуры проводника, которая может изменяться вследствие нагревания проводника электрическим током или вследствие изменения температуры внешней среды. При изменении температуры проводника изменяется величина его удельного сопротивления. Приведенные выше значения р для некоторых материалов справедливы при температуре

Независимость сопротивления от температуры приближенно выражается так:

R _t o = R ₂₀ о · [ 1 + α· (t o -20°) ]

R _t o — сопротивление проводника при температуре t o , R ₂₀ о — то же при температуре 20°С, ом; α — температурный коэффициент электрического сопротивления, показывающий относительное изменение сопротивления проводин ка при нагревании его на 1°С.

Из этого выражения величина α равна

Для большинства металлов и их сплавов величина α > 0, т. е. при нагревании сопротивление их увеличивается и наоборот.

Для проводков из чистых металлов значения а колеблются в пределах от 0,0037 до 0,0065 на 1°С. Для сплавов высокого сопротивления α имеет весьма малые значения, в десятки и сотни раз меньшие, чем у проводников из чистых металлов. Так например, для манганина α = 0,000015 на °С.

Значения α для полупроводников электролитов отрицательны, порядка 0,02. Температурный коэффициент электрического сопротивления также отрицателен и по своему абсолютному значению в десятки раз превышает α для металлов.

Зависимость сопротивления от температуры широко используется в технике для измерения температур при помощи так называемых термометров сопротивления , у которых α должен быть большим. В ряде приборов, наоборот, применяются материалы с малым значением α для того, чтобы исключить влияние колебаний температуры на показания этих приборов.

Сопротивление переменного тока

Сопротивление одного и того же проводника для переменного тока будет больше, чем для постоянного. Это объясняется явлением так называемого поверхностного эффекта, заключающегося в том, что переменный ток вытесняется от центральной части проводника к периферийным слоям. В результате плотность тока во внутренних слоях будет меньше, чем в наружных.

Таким образом, при переменном токе сечение проводника используется как бы неполностью. Однако при частоте 50 гц различие в сопротивлениях постоянному и переменному токам незначительно и практически им можно пренебречь.

Сопротивление проводника постоянному току называют омическим, а переменному току — активным сопротивлением. Омическое и активное сопротивления зависят от материала (внутренней структуры), геометрических размеров и температуры проводника. Кроме того, в катушках со стальным сердечником на величину активного сопротивления влияют потери в стали.

К активным сопротивлениям относят электрические лампы накаливания, электрические печи сопротивления, различные нагревательные приборы, реостаты и провода, где электрическая энергия практически почти целиком превращается в тепловую.

Кроме активного сопротивления в цепях переменного тока есть индуктивное и емкостное сопротивления (смотрите — Что такое индуктивная и емкостная нагрузка).

Сопротивление изоляции

Надежность работы электрической сети и аппаратуры в значительной степени зависит от качества изоляции между токоведущими частями различных фаз, а также между токоведущими частями и землей.

Качество изоляции характеризуется величиной ее сопротивления. Определением этой величины обычно ограничиваются при контрольных испытаниях сетей и установок с напряжением меньше 1000 В. Для установок более высокого напряжения дополнительно определяются электрическая прочность и диэлектрические потери.

В зависимости от состояния сети (сеть с выключенными или включенными приемниками энергии, находящаяся или не находящаяся под напряжением) применяют различные схемы включения измерительных приборов и способы подсчета величины сопротивления изоляции. Наиболее широко для этой цели используются мегаомметры и вольтметры.

Задача определения сопротивления изоляции специфична и обширна по объему, поэтому для ее изучения рекомендуем обратиться к этой статье: Как пользоваться мегаомметром

Для чего нужен расчет проводов на нагрев

Электрическое сопротивление влияет на нагрев проводов и кабелей. Провода, соединяющие источник энергии с приемниками, должны обеспечить питание приемников с малой потерей напряжения и энергии и но при этом они не должны нагреваться проходящим по ним током выше допустимой температуры.

Превышение допустимых значений температуры приводит к повреждению изоляции проводов и, как следствие этого, к короткому замыканию, т. е. резкому повышению величины тока в цепи. Поэтому расчет проводов позволяет определить площадь их поперечного сечения, при которой потеря напряжения и нагревание проводов будут в пределах нормы.

Обычно сечение проводов и кабелей на нагрев проверяется по таблицам допустимых токовых нагрузок из ПУЭ. Если сечение не подходит по условиям нагрева, следует выбрать большее сечение, которое удовлетворяет этим требованиям.

Установки нагрева сопротивлением

Основными элементами электропечей являются электрические нагревательные элементы и теплоизоляционное устройство, предотвращающее потери тепла в окружающее пространство. В качестве материала для электрических нагревательных элементов используются жароупорные неметаллические материалы с высоким удельным сопротивлением (уголь, графит, карборунд) и металлические материалы (нихром, константан, фехраль и т. п.).

Применение материалов с высоким удельным сопротивлением ρ позволяет конструировать нагревательные элементы с большой площадью поперечного сечения и поверхности, а выбор материалов, обладающих небольшим коэффициентом расширения α , обеспечивает неизменяемость геометрических размеров элемента при нагреве.

Нагревательные элементы из материалов типа графита изготавливаются в виде стержней с трубчатым или сплошным сечением. Металлические нагревательные элементы изготовляются в виде проволоки или ленты.

Использование плавких предохранителей

Для защиты проводов электрической цепи от токов, превышающих допустимые значения, применяются автоматические выключатели и плавкие предохранители различных типов. В принципе плавкий предохранитель представляет собой участок электрической цепи с малой термической устойчивостью.

Плавкую вставку предохранителя обычно выполняют в виде короткого проводника малого сечения из материала с хорошей проводимостью (медь, серебро) или проводника с относительно высоким удельным сопротивлением (свинец, олово). При увеличении тока сверх значения, на которое рассчитана плавкая вставка, последняя перегорает и отключает защищаемый ею участок цепи или токоприемник.

Как зависит сопротивление проводника от температуры?

«Физика — 10 класс»

Какую физическую величину называют сопротивлением
От чего и как зависит сопротивление металлического проводника?

Различные вещества имеют разные удельные сопротивления. Зависит ли сопротивление от состояния проводника? от его температуры? Ответ должен дать опыт.

Если пропустить ток от аккумулятора через стальную спираль, а затем начать нагревать её в пламени горелки, то амперметр покажет уменьшение силы тока. Это означает, что с изменением температуры сопротивление проводника меняется.

Если при температуре, равной 0 °С, сопротивление проводника равно R₀, а при температуре t оно равно R, то относительное изменение сопротивления, как показывает опыт, прямо пропорционально изменению температуры t:

Коэффициент пропорциональности α называют температурным коэффициентом сопротивления.

Температурный коэффициент сопротивления — величина, равная отношению относительного изменения сопротивления проводника к изменению его температуры.

Он характеризует зависимость сопротивления вещества от температуры.

Температурный коэффициент сопротивления численно равен относительному изменению сопротивления проводника при нагревании на 1 К (на 1 °С).

Для всех металлических проводников коэффициент α > 0 и незначительно меняется с изменением температуры. Если интервал изменения температуры невелик, то температурный коэффициент можно считать постоянным и равным его среднему значению на этом интервале температур. У чистых металлов

У растворов электролитов сопротивление с ростом температуры не увеличивается, а уменьшается. Для них α -1 .

При нагревании проводника его геометрические размеры меняются незначительно. Сопротивление проводника меняется в основном за счёт изменения его удельного сопротивления. Можно найти зависимость этого удельного сопротивления от температуры, если в формулу (16.1) подставить значения Вычисления приводят к следующему результату:

где ΔТ — изменение абсолютной температуры.

Так как а мало меняется при изменении температуры проводника, то можно считать, что удельное сопротивление проводника линейно зависит от температуры (рис. 16.2).

Увеличение сопротивления можно объяснить тем, что при повышении температуры увеличивается амплитуда колебаний ионов в узлах кристаллической решётки, поэтому свободные электроны сталкиваются с ними чаще, теряя при этом направленность движения. Хотя коэффициент а довольно мал, учёт зависимости сопротивления от температуры при расчёте параметров нагревательных приборов совершенно необходим. Так, сопротивление вольфрамовой нити лампы накаливания увеличивается при прохождении по ней тока за счёт нагревания более чем в 10 раз.

У некоторых сплавов, например у сплава меди с никелем (Константин), температурный коэффициент сопротивления очень мал: α ≈ 10 -5 К -1 ; удельное сопротивление Константина велико: ρ ≈ 10 -6 Ом • м. Такие сплавы используют для изготовления эталонных резисторов и добавочных резисторов к измерительным приборам, т. е. в тех случаях, когда требуется, чтобы сопротивление заметно не менялось при колебаниях температуры.

Существуют и такие металлы, например никель, олово, платина и др., температурный коэффициент которых существенно больше: α ≈ 10 -3 К -1 . Зависимость их сопротивления от температуры можно использовать для измерения самой температуры, что и осуществляется в термометрах сопротивления.

На зависимости сопротивления от температуры основаны и приборы, изготовленные из полупроводниковых материалов, — термисторы. Для них характерны большой температурный коэффициент сопротивления (в десятки раз превышающий этот коэффициент у металлов), стабильность характеристик во времени. Номинальное сопротивление термисторов значительно выше, чем у металлических термометров сопротивления, оно обычно составляет 1, 2, 5, 10, 15 и 30 кОм.

Обычно в качестве основного рабочего элемента термометра сопротивления берут платиновую проволоку, зависимость сопротивления которой от температуры хорошо известна. Об изменениях температуры судят по изменению сопротивления проволоки, которое можно измерить.Такие термометры позволяют измерять очень низкие и очень высокие температуры, когда обычные жидкостные термометры непригодны.

Сверхпроводимость.

Сопротивление металлов уменьшается с уменьшением температуры. Что произойдёт при стремлении температуры к абсолютному нулю?

В 1911 г. голландский физик X. Камерлинг-Оннес открыл замечательное явление — сверхпроводимость. Он обнаружил, что при охлаждении ртути в жидком гелии её сопротивление сначала меняется постепенно, а затем при температуре 4,1 К очень резко падает до нуля (рис. 16.3).

Явление падения до нуля сопротивления проводника при критической температуре называется сверхпроводимостью.

Открытие Камерлинг-Оннеса, за которое в 1913 г. ему была присуждена Нобелевская премия, повлекло за собой исследования свойств веществ при низких температурах. Позже было открыто много других сверхпроводников.

Сверхпроводимость многих металлов и сплавов наблюдается при очень низких температурах — начиная примерно с 25 К. В справочных таблицах приводятся температуры перехода в сверхпроводящее состояние некоторых веществ.

Температура, при которой вещество переходит в сверхпроводящее состояние, называется критической температурой.

Критическая температура зависит не только от химического состава вещества, но и от структуры самого кристалла. Например, серое олово имеет структуру алмаза с кубической кристаллической решёткой и является полупроводником, а белое олово обладает тетрагональной элементарной ячейкой и является серебристо-белым, мягким, пластичным металлом, способным при температуре, равной 3,72 К, переходить в сверхпроводящее состояние.

У веществ в сверхпроводящем состоянии были отмечены резкие аномалии магнитных, тепловых и ряда других свойств, так что правильнее говорить не о сверхпроводящем состоянии, а об особом, наблюдаемом при низких температурах состоянии вещества.

Если в кольцевом проводнике, находящемся в сверхпроводящем состоянии, создать ток, а затем удалить источник тока, то сила этого тока не меняется сколь угодно долго. В обычном же (несверхпроводящем) проводнике электрический ток в этом случае прекращается.

Сверхпроводники находят широкое применение. Так, сооружают мощные электромагниты со сверхпроводящей обмоткой, которые создают магнитное поле на протяжении длительных интервалов времени без затрат энергии. Ведь выделения тепла в сверхпроводящей обмотке не происходит.

Однако получить сколь угодно сильное магнитное поле с помощью сверхпроводящего магнита нельзя. Очень сильное магнитное поле разрушает сверхпроводящее состояние. Такое поле может быть создано и током в самом сверхпроводнике. Поэтому для каждого проводника в сверхпроводящем состоянии существует критическое значение силы тока, превысить которое, не нарушая сверхпроводящего состояния, нельзя.

Сверхпроводящие магниты используются в ускорителях элементарных частиц, магнитогидродинамических генераторах, преобразующих механическую энергию струи раскалённого ионизованного газа, движущегося в магнитном поле, в электрическую энергию.

Объяснение сверхпроводимости возможно только на основе квантовой теории. Оно было дано лишь в 1957 г. американскими учёными Дж. Бардиным, Л. Купером, Дж. Шриффером и советским учёным, академиком Н. Н. Боголюбовым.

В 1986 г. была открыта высокотемпературная сверхпроводимость. Получены сложные оксидные соединения лантана, бария и других элементов (керамики) с температурой перехода в сверхпроводящее состояние около 100 К. Это выше температуры кипения жидкого азота при атмосферном давлении (77 К).

Высокотемпературная сверхпроводимость в недалёком будущем приведёт наверняка к новой технической революции во всей электротехнике, радиотехнике, конструировании ЭВМ. Сейчас прогресс в этой области тормозится необходимостью охлаждения проводников до температур кипения дорогого газа — гелия.

Физический механизм сверхпроводимости довольно сложен. Очень упрощённо его можно объяснить так: электроны объединяются в правильную шеренгу и движутся, не сталкиваясь с кристаллической решёткой, состоящей из ионов. Это движение существенно отличается от обычного теплового движения, при котором свободный электрон движется хаотично.

Надо надеяться, что удастся создать сверхпроводники и при комнатной температуре. Генераторы и электродвигатели станут исключительно компактными (уменьшатся в несколько раз) и экономичными. Электроэнергию можно будет передавать на любые расстояния без потерь и аккумулировать в простых устройствах.

Источник: «Физика — 10 класс», 2014, учебник Мякишев, Буховцев, Сотский

Электрический ток в различных средах — Физика, учебник для 10 класса — Класс!ная физика

Как зависит сопротивление проводника от температуры?

§ 60. Зависимость сопротивления от температуры

Частицы проводника (молекулы, атомы, ионы), не участвующие в образовании тока, находятся в тепловом движении, а частицы, образующие ток, одновременно находятся в тепловом и в направленном движениях под действием электрического поля. Благодаря этому между частицами, образующими ток, и частицами, не участвующими в его образовании, происходят многочисленные столкновения, при которых первые отдают часть переносимой ими энергии источника тока вторым. Чем больше столкновений, тем меньше скорость упорядоченного движения частиц, образующих ток. Как видно из формулы I = enνS, снижение скорости приводит к уменьшению силы тока. Скалярная величина, характеризующая свойство проводника уменьшать силу тока, называется сопротивлением проводника. Из формулы закона Ома сопротивление Ом — сопротивление проводника, в котором получается ток силой в 1 а при напряжении на концах проводника в 1 в.

Сопротивление проводника зависит от его длины l, поперечного сечения S и материала, который характеризуется удельным сопротивлением Чем длиннее проводник, тем больше за единицу времени столкновений частиц, образующих ток, с частицами, не участвующими в его образовании, а поэтому тем больше и сопротивление проводника. Чем меньше поперечное сечение проводника, тем более плотным потоком идут частицы, образующие ток, и тем чаще их столкновения с частицами, не участвующими в его образовании, а поэтому тем больше и сопротивление проводника.

Под действием электрического поля частицы, образующие ток, между столкновениями движутся ускоренно, увеличивая свою кинетическую энергию за счет энергии поля. При столкновении с частицами, не образующими ток, они передают им часть своей кинетической энергии. Вследствие этого внутренняя энергия проводника увеличивается, что внешне проявляется в его нагревании. Рассмотрим, изменяется ли сопротивление проводника при его нагревании.

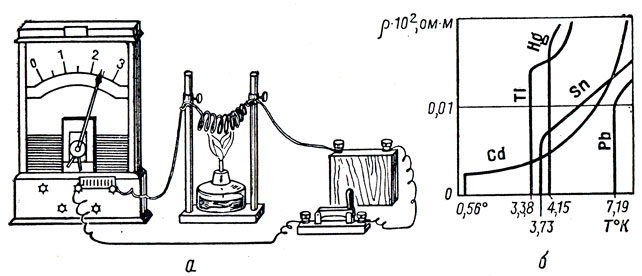

Рис. 81. Зависимость сопротивления металлов от температуры

В электрической цепи имеется моток стальной проволоки (струна, рис. 81, а). Замкнув цепь, начнем нагревать проволоку. Чем больше мы ее нагреваем, тем меньшую силу тока показывает амперметр. Ее уменьшение происходит от того, что при нагревании металлов их сопротивление увеличивается. Так, сопротивление волоска электрической лампочки, когда она не горит, приблизительно 20 ом, а при ее горении (2900° С) — 260 ом. При нагревании металла увеличивается тепловое движение электронов и скорость колебания ионов в кристаллической решетке, в результате этого возрастает число столкновений электронов, образующих ток, с ионами. Это и вызывает увеличение сопротивления проводника * . В металлах несвободные электроны очень прочно связаны с ионами, поэтому при нагревании металлов число свободных электронов практически не изменяется.

* ( Исходя из электронной теории, нельзя вывести точный закон зависимости сопротивления от температуры. Такой закон устанавливается квантовой теорией, в которой электрон рассматривается как частица, обладающая волновыми свойствами, а движение электрона проводимости через металл — как процесс распространения электронных волн, длина которых определяется соотношением де Бройля.)

Опыты показывают, что при изменении температуры проводников из различных веществ на одно и то же число градусов сопротивление их изменяется неодинаково. Например, если медный проводник имел сопротивление 1 ом, то после нагревания на 1°С он будет иметь сопротивление 1,004 ом, а вольфрамовый — 1,005 ом. Для характеристики зависимости сопротивления проводника от его температуры введена величина, называемая температурным коэффициентом сопротивления. Скалярная величина, измеряемая изменением сопротивления проводника в 1 ом, взятого при 0° С, от изменения его температуры на 1° С, называется температурным коэффициентом сопротивления α. Так, для вольфрама этот коэффициент равен 0,005 град -1 , для меди — 0,004 град -1 . Температурный коэффициент сопротивления зависит от температуры. Для металлов он с изменением температуры меняется мало. При небольшом интервале температур его считают постоянным для данного материала.

Выведем формулу, по которой рассчитывают сопротивление проводника с учетом его температуры. Допустим, что R₀ — сопротивление проводника при 0°С, при нагревании на 1°С оно увеличится на αR₀, а при нагревании на t° — на αRt° и становится R = R₀ + αR₀t°, или

Зависимость сопротивления металлов от температуры учитывается, например при изготовлении спиралей для электронагревательных приборов, ламп: длину проволоки спирали и допускаемую силу тока рассчитывают по их сопротивлению в нагретом состоянии. Зависимость сопротивления металлов от температуры используется в термометрах сопротивления, которые применяются для измерения температуры тепловых двигателей, газовых турбин, металла в доменных печах и т. д. Этот термометр состоит из тонкой платиновой (никелевой, железной) спирали, намотанной на каркас из фарфора и помещенной в защитный футляр. Ее концы включаются в электрическую цепь с амперметром, шкала которого проградуирована в градусах температуры. При нагревании спирали сила тока в цепи уменьшается, это вызывает перемещение стрелки амперметра, которая и показывает температуру.

Величина, обратная сопротивлению данного участка, цепи, называется электрической проводимостью проводника (электропроводностью). Электропроводность проводника Чем больше проводимость проводника, тем меньше его сопротивление и тем лучше он проводит ток. Наименование единицы электропроводности Проводимость проводника сопротивлением 1 ом называется сименс.

При понижении температуры сопротивление металлов уменьшается. Но есть металлы и сплавы, сопротивление которых при определенной для каждого металла и сплава низкой температуре резким скачком уменьшается и становится исчезающе малым — практически равным нулю (рис. 81, б). Наступает сверхпроводимость — проводник практически не обладает сопротивлением, и раз возбужденный в нем ток существует долгое время, пока проводник находится при температуре сверхпроводимости (в одном из опытов ток наблюдался более года). При пропускании через сверхпроводник тока плотностью 1200 а /_{мм 2} не наблюдалось выделения количества теплоты. Одновалентные металлы, являющиеся наилучшими проводниками тока, не переходят в сверхпроводящее состояние вплоть до предельно низких температур, при которых проводились опыты. Например, в этих опытах медь охлаждали до 0,0156°К, золото — до 0,0204° К. Если бы удалось получить сплавы со сверхпроводимостью при обычных температурах, то это имело бы огромное значение для электротехники.

Согласно современным представлениям, основной причиной сверхпроводимости является образование связанных электронных пар. При температуре сверхпроводимости между свободными электронами начинают действовать обменные силы, отчего электроны образуют связанные электронные пары. Такой электронный газ из связанных электронных пар обладает иными свойствами, чем обычный электронный газ — он движется в сверхпроводнике без трения об узлы кристаллической решетки.

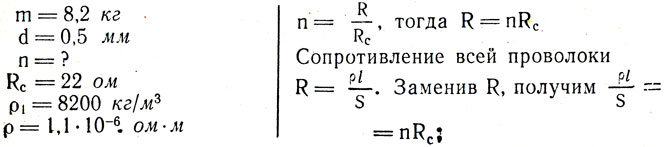

Задача 24. Для изготовления спиралей электрической плитки мастерская получила моток нихромозой проволоки, на бирке которой было написано: «Масса 8,2 кг,Λ диаметр 0,5 мм«. Определить, сколько спиралей можно изготовить из этой проволоки, если сопротивление спирали, не включенной в сеть, должно быть 22 ома. Плотность нихрома 8200 кг /_{м 3} .

Отсюда где S = πr 2 ; S = 3,14*0,0625 мм 2 ≈ 2*10 -7 м 2 .

Масса проволоки m = ρ₁V, или m = ρ₁lS, отсюда

Отв.: n = 1250 спиралей.

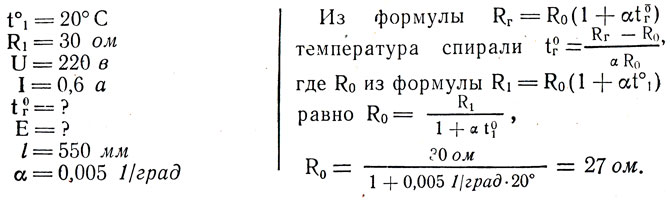

Задача 25. При температуре 20° С вольфрамовая спираль электрической лампочки имеет сопротивление 30 ом; при включении ее в сеть постоянного тока с напряжением 220 в по спирали идет ток 0,6 а. Определить температуру накала нити лампочки и напряженность стационарного электрического поля в нити лампы, если ее длина 550 мм.

Сопротивление спирали при горении лампы определим из формулы закона Ома для участка цепи:

тогда

Напряженность стационарного поля в нити лампы

§ 109. Зависимость сопротивления проводника от температуры. Сверхпроводимость

Вспомните, какую физическую величину называют сопротивлением.

От чего и как зависит сопротивление металлического проводника?

Различные вещества имеют разные удельные сопротивления (см. § 101). Зависит ли сопротивление от состояния проводника? от его температуры? Ответ должен дать опыт.

Коэффициент пропорциональности α называют температурным коэффициентом сопротивления.

Запомни
Температурный коэффициент сопротивления — величина, равная отношению относительного изменения сопротивления проводника к изменению его температуры.

Он характеризует зависимость сопротивления вещества от температуры.

Важно
Температурный коэффициент сопротивления численно равен относительному изменению сопротивления проводника при нагревании на 1 К (на 1 °С).

Важно
У растворов электролитов сопротивление с ростом температуры не увеличивается, а уменьшается. Для них α -1 .

Обсудите с соседом по парте вопрос о различии характеров зависимости сопротивления металлов и растворов электролитов от температуры. Чем это различие определяется?

где ΔТ — изменение абсолютной температуры.

Запомни
Так как а мало меняется при изменении температуры проводника, то можно считать, что удельное сопротивление проводника линейно зависит от температуры (рис. 16.2).

Существуют и такие металлы, например никель, олово, платина и др., температурный коэффициент которых существенно больше: α ≈ 10 -3 К -1 . Зависимость их сопротивления от температуры можно использовать для измерения самой температуры, что и осуществляется в термометрах сопротивления.

Как зависит сопротивление проводника от температуры?

Металлы

Как температура влияет на металлы? Чтобы узнать эту зависимость был проведен такой эксперимент: батарейку, амперметр, проволоку и горелку соединяют между собой с помощью проводов. Затем необходимо замерить показание тока в цепи. После того как показания были сняты, нужно горелку поднести к проволоке и нагреть ее. При нагревании проволоки видно, что сопротивление возрастает, а проводимость металла уменьшается.

Металлическая проволока
Батарея
Амперметр

Зависимость указывается и обосновывается формулами:

Из этих формул следует, что R проводника определяется по формуле:

Пример зависимости сопротивления металлов от температуры предоставлен на видео:

Также нужно уделить внимание такому свойству, как сверхпроводимость. Если условия окружающей среды обычные, то охлаждаясь, проводники уменьшают свое сопротивление. График ниже показывает, как зависит температура и удельное сопротивление в ртути.

Сверхпроводимость – это явление, которое возникает, когда материалом достигается критическая температура (по Кельвину ближе к нулю), при которой сопротивление резко уменьшается до нуля.

Газы выполняют роль диэлектрика и не могут проводить электроток. А для того чтобы он сформировался необходимы носители зарядов. В их роли выступают ионы, и они возникают за счет влияния внешних факторов.

Зависимость можно рассмотреть на примере. Для опыта используется такая же конструкция, что и в предыдущем опыте, только проводники заменяются металлическими пластинами. Между ними должно быть небольшое пространство. Амперметр должен указывать на отсутствие тока. При помещении горелки между пластинами, прибор укажет ток, который проходит через газовую среду.

Ниже предоставлен график вольт-амперной характеристики газового разряда, где видно, что рост ионизации на первоначальном этапе возрастает, затем зависимость тока от напряжения остается неизменная (то есть при росте напряжения ток остается прежний) и резкий рост силы тока, который приводит к пробою диэлектрического слоя.

Рассмотрим проводимость газов на практике. Прохождение электрического тока в газах применяется в люминесцентных светильниках и лампах. В этом случае катод и анод, два электрода размещают в колбе, внутри которой есть инертный газ. Как зависит такое явление от газа? Когда лампа включается, две нити накала разогреваются, и создается термоэлектронная эмиссия. Внутри колба покрывается люминофором, который излучает свет, который мы видим. Как зависит ртуть от люминофора? Пары ртути при бомбардировании их электронами образуют инфракрасное излучение, которое в свою очередь излучает свет.

Если приложить напряжение между катодом и анодом, то возникает проводимость газов.

Жидкости

Проводники тока в жидкости – это анионы и катионы, которые движутся за счет электрического внешнего поля. Электроны обеспечивают незначительную проводимость. Рассмотрим зависимость сопротивления от температуры в жидкостях.

Зависимость воздействия электролитов от нагревания прописывает формула:

Где а – отрицательный температурный коэффициент.

Как зависит R от нагрева (t) показано на графике ниже:

Такая зависимость должна учитываться, когда осуществляется зарядка аккумуляторов и батарей.

Полупроводники

А как зависит сопротивление от нагрева в полупроводниках? Для начала поговорим о терморезисторах. Это такие устройства, которые меняют свое электрическое сопротивление под воздействием тепла. У данного полупроводника температурный коэффициент сопротивления (ТКС) на порядок выше металлов. Как положительные, так и отрицательные проводники, они имеют определенные характеристики.

Где: 1 – это ТКС меньше нуля; 2 – ТКС больше нуля.

Чтобы такие проводники, как терморезисторы приступили к работе, за основу берут любую точку на ВАХ:

если температура элемента меньше нуля, то такие проводники используются в качестве реле;
чтобы контролировать изменяющийся ток, а также, какая температура и напряжение, используют линейный участок.

Терморезисторы применяются, когда осуществляется проверка и замер электромагнитных излучений, что осуществляются на сверхвысоких частотах. Благодаря этому данные проводники используют в таких системах, как пожарной сигнализации, проверке тепла и контроль употребления сыпучих сред и жидкостей. Те терморезисторы, у которых ТКС меньше нуля, применяются в системах охлаждения.

Теперь о термоэлементах. Как влияет явление Зеебека на термоэлементы? Зависимость заключается в том, что такие проводники функционируют на основе данного явления. Когда температура места соединения повышается при нагревании, на стыке замкнутой цепи появляется ЭДС. Таким образом, проявляется их зависимость и тепловая энергия обращается в электричество. Чтобы полностью понять процесс, рекомендую изучить нашу инструкцию о том, как сделать термоэлектрический генератор своими руками.

Такое устройство носит название термопары. Термоэлементы применяются как источники тока малой мощности, а также для измерения температур цифрового вычислительного прибора, у которых размеры должны быть маленькие, а показания точные.

Подробнее о полупроводниках, и влияние нагрева на их сопротивление рассказывается на видео:

Ну и последнее, о чем хотелось бы рассказать — холодильники и полупроводниковые нагреватели. Полупроводниковые спаи обеспечивают в конструкции разность температур до шестидесяти градусов. Благодаря этому и был сконструирован холодильный шкаф. Температура охлаждения в такой камере достигает – 16 градусов. В основу работы элементов лежит применение термоэлементов, через которые проходит электрический ток.

Вот мы и рассмотрели зависимость сопротивления проводника от температуры. Надеемся, предоставленная информация была для вас понятной и полезной!
