Способы замены радиаторов отопления. Пошаговая инструкция по монтажу радиаторов

Климат

Самым важным для людей в холодное время года является тепло в квартире. От него напрямую зависят комфорт и уют жилища. Поэтому, для обеспечения необходимого тепла, в некоторых ситуациях, приходится заменять батареи (радиаторы отопления). Дело не из простых, но, зная некоторые хитрости, можно сделать все своими руками.

Оглавление:

Для чего меняют батареи

Замена радиаторов отопления производится по некоторым причинам:

1. Хозяина помещения не удовлетворяет теплоотдача. При этом отсутствует вина коммунальных служб, дело в функциональности батареи.

2. Батарея имеет большой срок службы. Со временем ее технические характеристики ухудшаются.

3. Во время ремонта, исключительно из эстетических соображений. Часто, батареи, установленные при постройке домов, не вписываются в современные стили интерьеров и, тогда владелец принимает решение заменить их.

Разновидности радиаторов отопления, в зависимости от материала

До того как приступить к работам необходимо определиться с видом батарей. Это нужно для того, чтобы работы по монтажу были выполнены в кратчайшие сроки.Также, стоит учитывать, что радиаторы отопления для дома должны соответствовать следующим критериям:

• эффективная работа устройства;
• устойчивость к воздействию агрессивной среды;
• проточность;
• эстетический вид;
• экономичность.

Если не уделить должное последнему критерию, затраты на энергию превысят все доходы.

От правильного определения данных характеристик зависят сроки эксплуатации радиатора.

Самыми популярными на рынке стройматериалов в наше время являются такие виды радиаторов отопления:

1. Алюминиевые модели. Их преимущество в легком весе и за счет этого на установку данного вида батарей уйдет меньше сил. Также, стоит отметить эстетическую красоту этих моделей, они станут прекрасным дополнением любого интерьера.

2. Чугунные модели. Один из самых важных плюсов данного типа — низкая цена. К тому же, преимущества чугунных радиаторов заключаются в долговечности и мощности. Доказательством является то, что такие батареи используются уже несколько веков и даже со временем не теряют своей эффективности (проверено несколькими поколениями). Поэтому, установив данный тип, можно не бояться, что через несколько лет они выйдут из строя, и придется снова проводить ремонтные работы. Но есть и минусы у этой модельки. Во-первых, данные батареи будут максимально обогревать ваш дом, лишь, при наличие достаточного количества секций. Во-вторых, такие радиаторы отопления подходят не ко всем видам интерьеров.

3. Модели из стали. Преимуществ у данного типа множество: устойчивы к коррозии, легкость в установке, доступная цена, хорошие технические характеристики. Плюс ко всему, профессиональные дизайнеры чаще всего используют именно стальные радиаторы. Минус состоит в том, что такие батареи могут не выдержать гидроудар.

4. Модели из биметалла. Чаще всего используют сплав из алюминия и стали. Совместив их, получаются легкие в установке, с небольшим весом и самыми высокими показателями теплоотдачи.

Стоит отметить, что для продления жизни любому виду батарей, можно установить фильтр для воды. Дело в том, что из-за загрязнённости воды уменьшается срок эксплуатации батареи, а в некоторых случаях могут забиваться

Согласование замены радиаторов

В случае если человек живет в многоэтажном доме самостоятельно, без всякого разрешения, данную операцию проводить категорически запрещается. Квартиры в таких домах подключают к центральной отопительной системе и в случае малейшей ошибки в установке – произойдет серьезная поломка, которая оставит без тепла всех жильцов.

К тому же, слить воду в данном типе системе, в разы сложнее, нежели в автономной. В данном случае необходимо перекрыть подачу воды всему дому, что под силу только мастерам и с разрешением соответствующих служб.

Жилищно-коммунальный сервис, именно к нему необходимо обратиться первым делом. Там, согласовав все действия с соответствующими структурами и получив разрешение на ремонт, можете приступать к замене радиаторов отопления.

Всегда помните о том, что заменять батареи своими руками строго запрещено, данные действия могут повлечь за собой огромный денежный штраф.

Выбор времени для замены радиаторов

Даже на сегодняшний день, профессионалы не могут прийти к единому согласию в выборе времени года для замены радиаторов. Их мнения разделились на две стороны: одни утверждают что данный вид работ необходимо проводить в летнее время, другие – в зимнее. При этом каждая из сторон имеет действительно серьезные аргументы.

Рассмотрим преимущества и недостатки обеих сторон, чтобы сделать правильный выбор.

Огромный плюс «летней» замены заключается в отсутствие потребности в мастере. В данный период года батареи пустые, что освобождает человека от хлопот с остановкой воды. Благодаря всем этим факторам время, отведенное на ремонтные работы, может быть достаточно длинным. Будет возможность более тщательно подготовить участки стен, которые предназначены под батареи. Но не все так радужно как кажется, дело в том что, если при монтаже будет допущена ошибка, проверить это – не будет возможности. В таком случае при подаче воды осенью может произойти затопление не только вашей квартиры, но и нижних этажей. Если замена уже была произведена, необходимо заранее узнать дату подачи воды и остаться в этот день дома. При вытекании воды срочно вызывать мастера для перекрытия стока и устранения ошибок монтажа.

Первым и самым огромным минусом является необходимость в остановке подачи воды, а поскольку это сделать может исключительно мастер, то еще и денежные затраты (при чем весьма не малые, вызов мастера очень сильно подорожал в последнее время). Также, срок ремонтных работ очень короткий, приходится все делать максимально быстро. Рекомендуется выбирать самый теплый день (за прогнозами), для того, чтобы не заморозить своих соседей. На противовес всем недостаткам – уверенность в качестве монтажа. Сразу по окончанию работ можно проверить герметичность стыков, и в случае неполадки сразу исправить. Это убережет человека от последующих переживаний затопления квартиры.

Разновидности отопительных систем

Теплоотдача в большинстве зависит от вида отопительной системы. Их разделяют на 2 типа:

Под данным типом подразумевается подача воды в батареи с верхнего этажа в нижние. Данная схема считается классической. Необходимо помнить, что при отсутствии специальных устройств регулировать уровень подачи тепла становится невозможным.

С каждым следующим этажом вниз батареи будут холоднее, или, если горизонтальная разводка, то в дальнейших уровень тепла будет ниже.

Такой тип чаще всего встречается в частных домах или же коттеджах. Работает он следующим образом: горячая вода подается по одной трубе, а холодная соответственно по другой, и радиаторы при этом установлены параллельно. Огромный плюс данной системы – одинаковая степень нагревания всех батарей в доме. Отрегулировать уровень подачи тепла, можно с помощью вентелей (они располагаются над радиаторами).

Способы подключения радиаторов

Типы отопительных систем не влияют на способы подключения радиаторов. Основными выделяют 3 способа:

• боковой односторонней;
• диагональный;
• нижний.

Каждый из них имеет свои особенности.

В первом типе подключения, к верхнему патрубку батареи подводится горячая вода, а остывшая уже вытекает из нижнего. В данном способе достигается наивысший уровень теплоотдачи. При подключении наоборот теряется близко 6% мощности.

Диагональное подключение используется, если радиатор имеет большую длину. Тогда горячая вода подается сверху с одной стороны, а остывшая выходит снизу с противоположной. Благодаря такому подключению вся поверхность батареи, независимо от длины, прогревается равномерно. Если человек меняет местами, то теряется уже 10% мощности.

Нижнее подключение используется лишь тогда, когда отопительную систему проводят через пол. В отличие от других способов, здесь подача производится снизу, но с разных сторон. К сожалению, даже при правильной установке этот способ на 10% теплоотдачи меньше, нежели при боковом подключении.

Пошаговая инструкция замены радиаторов

Алгоритм действий при ручной замене радиаторов:

1. Производим демонтаж старого отопительного прибора. Для этого вида работ используется болгарка, с ее помощью можно с легкостью разрезать части которые сваренные друг с другом.

2. Рассчитываем навес нового радиатора. Для расчета пользуемся следующей формулой: на 1 м квадратный площади комнаты потребуется 1 КВт мощности радиатора отопления. Получившееся число умножаем на коэффициент запаса (1,2), он поможет сбалансировать расчеты, например, если в помещении две стены — наружные и имеется больше одного окна. Очень важный этап, потому то необходимо точно рассчитать как вертикальное, так и горизонтальное положение прибора, чтобы избежать перекосов и не повредить оборудование.

3. Находим оптимальное расположение батареи. Для правильности расчётов используем строительный уровень. Без него батареи не только будут неровно установлены, но и не правильно подключены к стояку.

4. Собираем весь комплект радиатора. В него входят: радиаторные заглушки, краны шарового типа, байпасы, а также краны Маевского. Все детали нужно приобрести заранее для стабильной и эффективной работы с первых минут.

5. Устанавливаем батарею на стену. Современные батареи могут быть смонтированы на любой поверхности, даже на гипсокартоне. Для этого создаем 2 крепежа (в некоторых случаях – 3). Если радиатор состоит из 5-6 секций, схема монтажа радиаторов отопления будет выглядеть следующим образом: 2 крепежа сверху и 1 внизу. В случае установки большой батареи на 10 и более секций, то наверху необходимо выполнить 3 крепежа, а внизу – 2.

6. Нарезаем резьбу на стойке с помощью специальных инструментов. Этот этап выполняют не всегда (зависит от способа подключения батареи).

7. Накручиваем необходимые элементы.

8. Подключаем батарею к стояку.

9. Проверяем герметичность (если есть возможность).

Для лучшего понимания посмотрите как правильно производится установка радиаторов видео, которое находится в конце статьи.

Способы установки радиаторов отопления

Инструкция по монтажу радиаторов может быть дополнена в зависимости от выбранного способа установки. Данные дополнения могут быть представлены такими вариантами:

• Без конструкции перемычек. В данном случае необходимо смонтировать кран под названием «американка». Он позволит в будущем с легкостью снимать радиатор, если возникнет необходимость.
• С перемычками, но без установки крана. При таком монтаже возможна подача источника тепла в батареи независимо от периода времени года. Данный способ очень распространен из-за удобства и простоты реализации.
• С перемычками и краном. Теплоотдача благодаря такому монтажу – максимальная.

Стандартные расстояния, которые нужно учитывать при монтаже

Необходимо соблюдать некоторые виды расстояний при монтаже радиаторов:

1. Расстояние от уровня подоконника до отопительного прибора не менее 10 см.

2. Расстояние от уровня пола до отопительного прибора не менее 12 см.

3. Расстояние от уровня стены до отопительного прибора не менее 5 см (для обеспечения нормальной циркуляции воздуха).

Также, необходимо избегать перегибов на трубах, которые подходят к батареи: при перегибе верхней трубы, будет постоянно попадать воздух, при нижней – образовываться воздушные пробки.

Помимо протечки может возникнуть еще одна проблема – перегрев. Она возникает в случае неправильного расчета мощности. Перегрев опасен тем, что:

• Приводит к духоте, из-за этого приходится раскрывать окна. Образовывается сквозняк, который влечет за собой простуды.
• Когда поверхность радиатора начинает перегреваться, сжигается кислород, из-за этого снижается уровень влаги и в воздухе появляется запах жженой пыли. Вследствие чего, у человека может развиться аллергия.
• Высокая температура помещения, созданная радиатором, портит ковры и отделку некоторой мебели.

Вот почему так важно рассчитывать мощность.

Многие люди задаются вопросом как установить радиаторы отопления и насколько сложный этот процесс. Ответ на вопрос очень прост — необходимо соблюдать пошаговую инструкцию, правильно проводить замеры и делать все предельно аккуратно. Тогда проблем с новой батареей не возникнут. К тому же, установка радиаторов — не сильно трудоемкий процесс.

Монтаж и подключение радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

Возможна установка радиаторов отопления своими руками

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

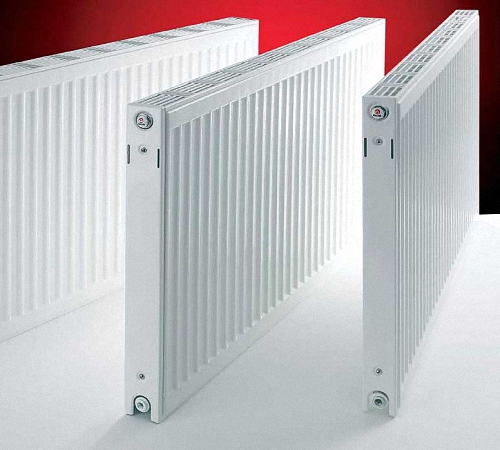

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

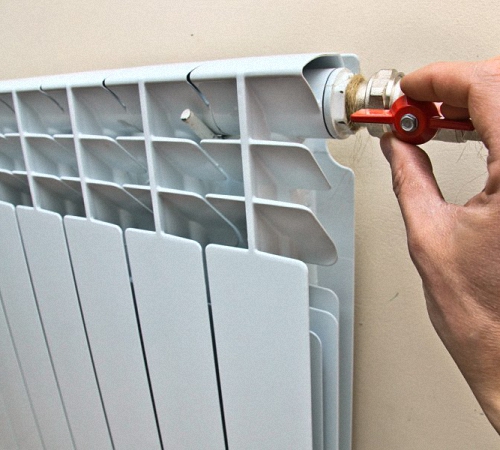

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

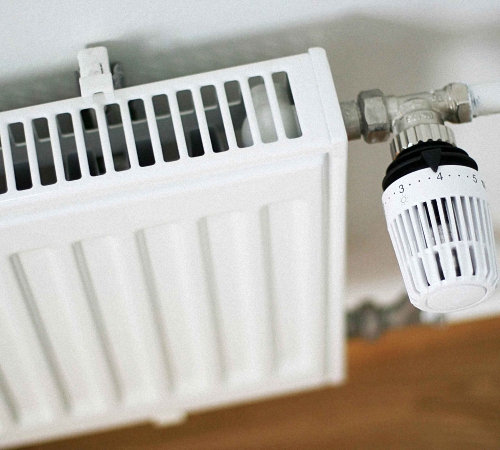

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

• посередине оконного проема, допустимое отклонение — 2 см;
• расстояние от радиатора до пола — 8-12 см;
• до подоконника — 10-12 см;
• от задней стенки до стены — 2-5 см.

Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

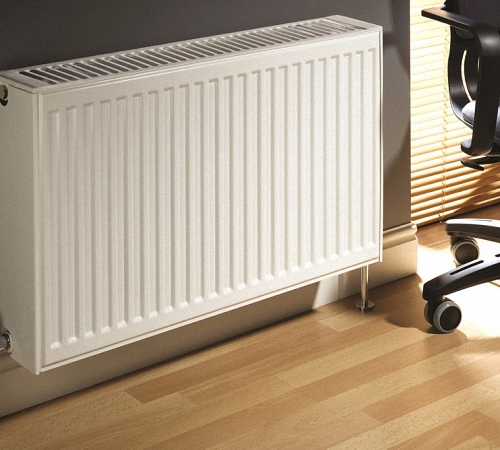

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

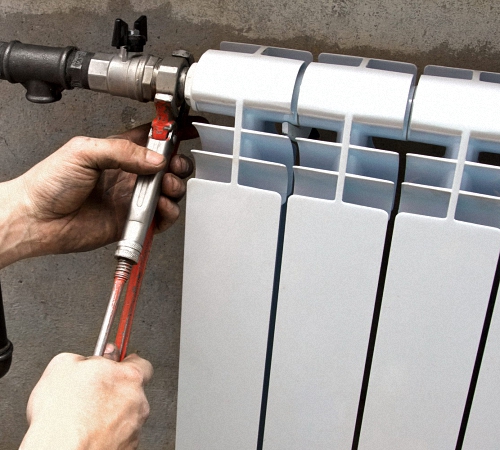

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Видео-уроки по установке радиаторов отопления

Замена радиаторов отопления: пошаговая инструкция

Тепло в доме – один из главных составляющих комфорта и уютного проживания. Об установке радиаторов отопления важно позаботиться еще на этапе чернового ремонта, выбрав подходящий вариант по стоимости и эффективности. Однако, даже самые качественные радиаторы отопления спустя некоторое время нуждаются в замене. Как правильно заменить радиаторы отопления, расскажу в статье ниже.

Когда менять батареи

О том, что пришло время замены радиаторов отопления, сообщит потребителю множество факторов. Сгнившие от времени батареи начинают течь, не справляясь с гидроударом и возросшим давлением в системе отопления. Из-за отложения солей внутри радиатора также растет давление воды и уменьшается просвет, из-за чего теплоноситель не поступает во все концы батареи, качество обогрева помещения снижается. Еще одна причина замены батареи – неправильно рассчитанная мощность прибора. В таком случае тепла не хватает, приходится подключать дополнительные обогреватели, а это означает повышение трат на электроэнергию.

Если вы живете в частном доме, добавить мощности, а с ней и тепла, несложно, раскочегарив сильнее котел отопления. В квартире многоэтажного дома этот вариант не сработает, выход только один: в замене батарей. Но и в частном доме случается необходимость модернизации. Производители с каждым годом создают все более совершенные модели радиаторов, уменьшая энергоресурс и увеличивая КПД техники. С течением времени установленный радиатор устареет, и для финансовой экономии необходимо задуматься о новых радиаторах. Кроме того, нельзя забывать и о том, что у любого технического средства имеется свой срок службы. Когда он подходит к концу, велик риск внезапной поломки, что понесет за собой финансовые потери не только на замену техники, но и на устранение последствий.

Подготовка к замене батарей

Оптимальное время для замены радиаторов отопления – межсезонье, когда центральная система отопления еще не запущена. В летнее время часто профилактические работы мешают, а в зимнее – для работы понадобится пакет документов и вызов специалист жилищно-коммунальной службы. Дело в том, что давление воды в системе не позволит срезать батарею и не получить сильнейший потоп горячей водой. Перед началом работ необходимо отключить весь стояк квартир от отопления, разрешение на подобные действия имеются только у коммунальных служб. После отключения стояка производят слив теплоносителя. Когда трубы осушены, можно приступать к началу работ.

Замена радиаторов отопления

Приступаем к самому ответственному этапу работ. Рассмотрим подробную пошаговую инструкцию по замене батарей.

• Выбор новых радиаторов – первое, что необходимо сделать. Важно помнить, что выбор батареи производится не только по внешнему виду, вписывающемуся в интерьер помещения. Существуют технические показатели давления в системе отопления и химического состава теплоносителя, выбирать радиатор необходимо, учитывая эти особенности. Уже много лет остаются популярны чугунные батареи, как оптимальное соотношение качества и цены. Кроме того, имеется выбор между стальными, алюминиевыми и биметрическими радиаторами.
• Процесс снятия старых батарей зависит от плана работ. Если в планах замена только батарей, то скрутите резьбовые соединения радиаторов, либо воспользуйтесь шлифмашинкой, еслирезьба сбита и непригодна к работе. Если же вместе с радиаторами принято решение о замене труб отопления на более современные – срежьте всю конструкцию на расстоянии 15-20 см от пола и потолка.

• Подготовьте основание, перенеся на стену разметку. Очертите предполагаемое расположение батареи, просверлите отверстия для удерживающих кронштейнов. Воспользуйтесь уровнем, чтобы проверить ровность горизонтальных и вертикальных линий. На этом этапе можно увеличить теплоотдачу радиатора путем приклеивания к стене фольгированного материала по всей площади батареи.
• Монтаж радиаторов отопления производят в несколько этапов. Сначала на окончания труб нарезается резьба, на которую при помощи пакли и уплотнителя-герметика устанавливается кронштейн для регулировки подачи теплоносителя. На кронштейны повесьте батарею и соедините ее с трубами, используя те же материалы в работе.

Монтаж радиаторов отопления своими руками – дело ответственное. Если вы не обладаете необходимыми знаниями и навыками, обратитесь за помощью к специалистам.

Способы замены радиаторов отопления. Пошаговая инструкция по монтажу радиаторов

Самым важным для людей в холодное время года является тепло в квартире. От него напрямую зависят комфорт и уют жилища. Поэтому, для обеспечения необходимого тепла, в некоторых ситуациях, приходится заменять батареи (радиаторы отопления). Дело не из простых, но, зная некоторые хитрости, можно сделать все своими руками.

Для чего меняют батареи

Замена радиаторов отопления производится по некоторым причинам:

1. Хозяина помещения не удовлетворяет теплоотдача. При этом отсутствует вина коммунальных служб, дело в функциональности батареи.

2. Батарея имеет большой срок службы. Со временем ее технические характеристики ухудшаются.

3. Во время ремонта, исключительно из эстетических соображений. Часто, батареи, установленные при постройке домов, не вписываются в современные стили интерьеров и, тогда владелец принимает решение заменить их.

Разновидности радиаторов отопления, в зависимости от материала

До того как приступить к работам необходимо определиться с видом батарей. Это нужно для того, чтобы работы по монтажу были выполнены в кратчайшие сроки.Также, стоит учитывать, что радиаторы отопления для дома должны соответствовать следующим критериям:

эффективная работа устройства;
устойчивость к воздействию агрессивной среды;
проточность;
эстетический вид;
экономичность.
Если не уделить должное последнему критерию, затраты на энергию превысят все доходы.

От правильного определения данных характеристик зависят сроки эксплуатации радиатора.

Самыми популярными на рынке стройматериалов в наше время являются такие виды радиаторов отопления:

1. Алюминиевые модели. Их преимущество в легком весе и за счет этого на установку данного вида батарей уйдет меньше сил. Также, стоит отметить эстетическую красоту этих моделей, они станут прекрасным дополнением любого интерьера.

2. Чугунные модели. Один из самых важных плюсов данного типа — низкая цена. К тому же, преимущества чугунных радиаторов заключаются в долговечности и мощности. Доказательством является то, что такие батареи используются уже несколько веков и даже со временем не теряют своей эффективности (проверено несколькими поколениями). Поэтому, установив данный тип, можно не бояться, что через несколько лет они выйдут из строя, и придется снова проводить ремонтные работы. Но есть и минусы у этой модельки. Во-первых, данные батареи будут максимально обогревать ваш дом, лишь, при наличие достаточного количества секций. Во-вторых, такие радиаторы отопления подходят не ко всем видам интерьеров.

3. Модели из стали. Преимуществ у данного типа множество: устойчивы к коррозии, легкость в установке, доступная цена, хорошие технические характеристики. Плюс ко всему, профессиональные дизайнеры чаще всего используют именно стальные радиаторы. Минус состоит в том, что такие батареи могут не выдержать гидроудар.

4. Модели из биметалла. Чаще всего используют сплав из алюминия и стали. Совместив их, получаются легкие в установке, с небольшим весом и самыми высокими показателями теплоотдачи.

Стоит отметить, что для продления жизни любому виду батарей, можно установить фильтр для воды. Дело в том, что из-за загрязнённости воды уменьшается срок эксплуатации батареи, а в некоторых случаях могут забиваться
Согласование замены радиаторов

В случае если человек живет в многоэтажном доме самостоятельно, без всякого разрешения, данную операцию проводить категорически запрещается. Квартиры в таких домах подключают к центральной отопительной системе и в случае малейшей ошибки в установке – произойдет серьезная поломка, которая оставит без тепла всех жильцов.

К тому же, слить воду в данном типе системе, в разы сложнее, нежели в автономной. В данном случае необходимо перекрыть подачу воды всему дому, что под силу только мастерам и с разрешением соответствующих служб.

Жилищно-коммунальный сервис, именно к нему необходимо обратиться первым делом. Там, согласовав все действия с соответствующими структурами и получив разрешение на ремонт, можете приступать к замене радиаторов отопления.

Всегда помните о том, что заменять батареи своими руками строго запрещено, данные действия могут повлечь за собой огромный денежный штраф.

Выбор времени для замены радиаторов

Даже на сегодняшний день, профессионалы не могут прийти к единому согласию в выборе времени года для замены радиаторов. Их мнения разделились на две стороны: одни утверждают что данный вид работ необходимо проводить в летнее время, другие – в зимнее. При этом каждая из сторон имеет действительно серьезные аргументы.

Рассмотрим преимущества и недостатки обеих сторон, чтобы сделать правильный выбор.

Лето
Огромный плюс «летней» замены заключается в отсутствие потребности в мастере. В данный период года батареи пустые, что освобождает человека от хлопот с остановкой воды. Благодаря всем этим факторам время, отведенное на ремонтные работы, может быть достаточно длинным. Будет возможность более тщательно подготовить участки стен, которые предназначены под батареи. Но не все так радужно как кажется, дело в том что, если при монтаже будет допущена ошибка, проверить это – не будет возможности. В таком случае при подаче воды осенью может произойти затопление не только вашей квартиры, но и нижних этажей. Если замена уже была произведена, необходимо заранее узнать дату подачи воды и остаться в этот день дома. При вытекании воды срочно вызывать мастера для перекрытия стока и устранения ошибок монтажа.

Зима
Первым и самым огромным минусом является необходимость в остановке подачи воды, а поскольку это сделать может исключительно мастер, то еще и денежные затраты (при чем весьма не малые, вызов мастера очень сильно подорожал в последнее время). Также, срок ремонтных работ очень короткий, приходится все делать максимально быстро. Рекомендуется выбирать самый теплый день (за прогнозами), для того, чтобы не заморозить своих соседей. На противовес всем недостаткам – уверенность в качестве монтажа. Сразу по окончанию работ можно проверить герметичность стыков, и в случае неполадки сразу исправить. Это убережет человека от последующих переживаний затопления квартиры.
Разновидности отопительных систем

Теплоотдача в большинстве зависит от вида отопительной системы. Их разделяют на 2 типа:

Однотрубная система
Под данным типом подразумевается подача воды в батареи с верхнего этажа в нижние. Данная схема считается классической. Необходимо помнить, что при отсутствии специальных устройств регулировать уровень подачи тепла становится невозможным.

С каждым следующим этажом вниз батареи будут холоднее, или, если горизонтальная разводка, то в дальнейших уровень тепла будет ниже.

Двухтрубная система
Такой тип чаще всего встречается в частных домах или же коттеджах. Работает он следующим образом: горячая вода подается по одной трубе, а холодная соответственно по другой, и радиаторы при этом установлены параллельно. Огромный плюс данной системы – одинаковая степень нагревания всех батарей в доме. Отрегулировать уровень подачи тепла, можно с помощью вентелей (они располагаются над радиаторами).

Способы подключения радиаторов

Типы отопительных систем не влияют на способы подключения радиаторов. Основными выделяют 3 способа:

боковой односторонней;
диагональный;
нижний.
Каждый из них имеет свои особенности.

В первом типе подключения, к верхнему патрубку батареи подводится горячая вода, а остывшая уже вытекает из нижнего. В данном способе достигается наивысший уровень теплоотдачи. При подключении наоборот теряется близко 6% мощности.
Диагональное подключение используется, если радиатор имеет большую длину. Тогда горячая вода подается сверху с одной стороны, а остывшая выходит снизу с противоположной. Благодаря такому подключению вся поверхность батареи, независимо от длины, прогревается равномерно. Если человек меняет местами, то теряется уже 10% мощности.

Нижнее подключение используется лишь тогда, когда отопительную систему проводят через пол. В отличие от других способов, здесь подача производится снизу, но с разных сторон. К сожалению, даже при правильной установке этот способ на 10% теплоотдачи меньше, нежели при боковом подключении.

Пошаговая инструкция замены радиаторов

Алгоритм действий при ручной замене радиаторов:

1. Производим демонтаж старого отопительного прибора. Для этого вида работ используется болгарка, с ее помощью можно с легкостью разрезать части которые сваренные друг с другом.

2. Рассчитываем навес нового радиатора. Для расчета пользуемся следующей формулой: на 1 м квадратный площади комнаты потребуется 1 КВт мощности радиатора отопления. Получившееся число умножаем на коэффициент запаса (1,2), он поможет сбалансировать расчеты, например, если в помещении две стены — наружные и имеется больше одного окна. Очень важный этап, потому то необходимо точно рассчитать как вертикальное, так и горизонтальное положение прибора, чтобы избежать перекосов и не повредить оборудование.

3. Находим оптимальное расположение батареи. Для правильности расчётов используем строительный уровень. Без него батареи не только будут неровно установлены, но и не правильно подключены к стояку.

4. Собираем весь комплект радиатора. В него входят: радиаторные заглушки, краны шарового типа, байпасы, а также краны Маевского. Все детали нужно приобрести заранее для стабильной и эффективной работы с первых минут.

5. Устанавливаем батарею на стену. Современные батареи могут быть смонтированы на любой поверхности, даже на гипсокартоне. Для этого создаем 2 крепежа (в некоторых случаях – 3). Если радиатор состоит из 5-6 секций, схема монтажа радиаторов отопления будет выглядеть следующим образом: 2 крепежа сверху и 1 внизу. В случае установки большой батареи на 10 и более секций, то наверху необходимо выполнить 3 крепежа, а внизу – 2.

6. Нарезаем резьбу на стойке с помощью специальных инструментов. Этот этап выполняют не всегда (зависит от способа подключения батареи).

7. Накручиваем необходимые элементы.

8. Подключаем батарею к стояку.

9. Проверяем герметичность (если есть возможность).

Для лучшего понимания посмотрите как правильно производится установка радиаторов видео, которое находится в конце статьи.

Способы установки радиаторов отопления

Инструкция по монтажу радиаторов может быть дополнена в зависимости от выбранного способа установки. Данные дополнения могут быть представлены такими вариантами:

Без конструкции перемычек. В данном случае необходимо смонтировать кран под названием «американка». Он позволит в будущем с легкостью снимать радиатор, если возникнет необходимость.
С перемычками, но без установки крана. При таком монтаже возможна подача источника тепла в батареи независимо от периода времени года. Данный способ очень распространен из-за удобства и простоты реализации.
С перемычками и краном. Теплоотдача благодаря такому монтажу – максимальная.
Стандартные расстояния, которые нужно учитывать при монтаже

Необходимо соблюдать некоторые виды расстояний при монтаже радиаторов:

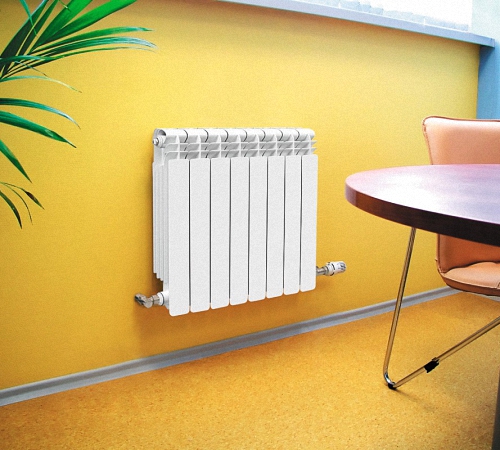

1. Расстояние от уровня подоконника до отопительного прибора не менее 10 см.

2. Расстояние от уровня пола до отопительного прибора не менее 12 см.

3. Расстояние от уровня стены до отопительного прибора не менее 5 см (для обеспечения нормальной циркуляции воздуха).

Также, необходимо избегать перегибов на трубах, которые подходят к батареи: при перегибе верхней трубы, будет постоянно попадать воздух, при нижней – образовываться воздушные пробки.

Помимо протечки может возникнуть еще одна проблема – перегрев. Она возникает в случае неправильного расчета мощности. Перегрев опасен тем, что:

Приводит к духоте, из-за этого приходится раскрывать окна. Образовывается сквозняк, который влечет за собой простуды.
Когда поверхность радиатора начинает перегреваться, сжигается кислород, из-за этого снижается уровень влаги и в воздухе появляется запах жженой пыли. Вследствие чего, у человека может развиться аллергия.
Высокая температура помещения, созданная радиатором, портит ковры и отделку некоторой мебели.
Вот почему так важно рассчитывать мощность.

Многие люди задаются вопросом как установить радиаторы отопления и насколько сложный этот процесс. Ответ на вопрос очень прост — необходимо соблюдать пошаговую инструкцию, правильно проводить замеры и делать все предельно аккуратно. Тогда проблем с новой батареей не возникнут. К тому же, установка радиаторов — не сильно трудоемкий процесс.

Рекомендации по замене и монтажу водяного радиатора отопления в квартире своими руками

Несмотря на то, что монтаж и замена радиаторов отопления своими руками в квартире или доме требует определённых навыков, ничего невозможного в этой процедуре нет. Важно напомнить, что система отопления охватывает множество квартир, и перед работой необходимо, во-первых, уведомить коммунальные службы о замене радиатора и подать заявку на временное отключение отопления.

Во-вторых, необходимо заручиться согласием соседей сверху и снизу. Подача и рассмотрение заявки ‒ дело не быстрое, поэтому настоятельно рекомендуем вам побеспокоиться об этом заранее. В домах новой постройки с современной системой отопления ситуация значительно проще ‒ там вентили перекрываются непосредственно в квартире.

Что нужно для установки?

Когда же заявка принята, согласие соседей получено, и появилась возможность отключить в системе воду, необходимо подумать о рабочих инструментах и расходных материалах — стандартном наборе для монтажа радиатора отопления.

Разумеется, это будет зависеть от многих факторов: конструкции радиатора, материала стен и так далее, но то, что вам понадобится в любом случае — это:

• гаечный или разводной ключ;
• отвёртка;
• ударная дрель;
• плоскогубцы;
• уровень;
• рулетка;
• кронштейны;
• льняное волокно или лента ФУМ;
• силиконовый герметик;
• кран Маевского.

Демонтаж

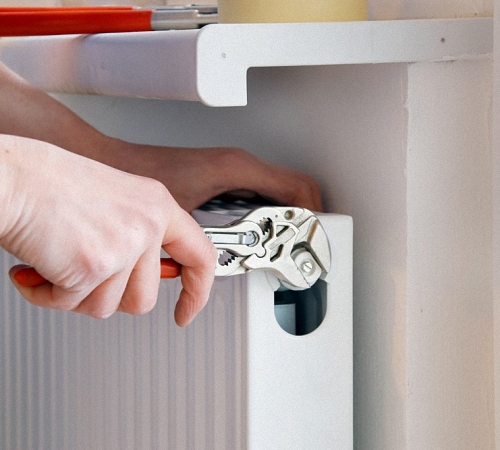

Демонтаж радиатора сводится к откручиванию гаек крепления. Технологически процесс не очень сложен, главное здесь аккуратность и внимательность.

Затем открутите гайки, при помощи которых агрегат крепится к трубам. При наличии крепления типа «американка» необходимо откручивать ту гайку, которая находится со стороны радиатора. Рекомендуется начинать с нижнего крепления, чтобы из радиатора вытекла оставшаяся вода (не забудьте заранее подставить какую-нибудь ёмкость). После того как гайки откручены, аккуратно снимите устройство с кронштейнов.

Запорный кран

В случае если вентили на радиаторе отсутствуют или вышли из строя уже имевшиеся, возникает необходимость установки запорного крана, регулирующего подачу воды в агрегат.

Запорные краны выбираются в зависимости от потребностей: если нужно регулировать подачу воды, подойдёт простой, распространённый на рынке и отличающийся высокой надёжностью шаровой кран. Если же есть потребность в контролировании напора воды, необходим механический кран.

Кроме того, следует отдавать себе отчёт в том, что регулировочный кран вы устанавливаете исключительно под свою ответственность. При его поломке или срыве подать иск о возмещении ущерба возможно либо при помощи экспертизы, которая докажет фабричный дефект, либо обслуживающей компании, если она нарушила технологию установки. При самостоятельном монтаже, очевидно, что вся ответственность ложится целиком на вас.

Перед установкой убедитесь, что резьба и диаметр крана соответствуют резьбе и диаметру трубы. Затем прикрутите кран, предварительно обмотав резьбу герметизирующим материалом (например, лентой ФУМ). После этого пустите воду и тщательно проверьте, чтобы нигде не было протечки.

Схемы и способы подключения

До начала работ необходимо выяснить, по какой схеме ваш радиатор подключен к системе отопления. Они могут быть следующих типов:

• Боковая односторонняя. Самый эффективный и самый распространенный тип подключения. Суть его состоит в том, что подводящая труба подсоединяется к верхнему патрубку, а отводящая — к нижнему.
• Диагональная. Подводящая труба соединяется с верхним патрубком по одну сторону батареи, отводящая — с нижним по другую. Эта схема применяется к многосекционным радиаторам (более 12 секций). Подобная система обеспечивает наиболее высокую теплоотдачу.
• Нижняя. Применяется в случае, если трубы отопления спрятаны под пол. Оба патрубка при этом располагаются внизу с одной стороны радиатора.
• Седельная. Схожа с нижней, но в этой схеме патрубки расположены с противоположных боковых сторон радиатора. Обе этих схемы считаются наименее эффективными из всех, так как потеря тепла при этом достигает 15%.

Чтобы батареи выполняли свое предназначение, они должны иметь правильную конструкцию. Предлагаем рассмотреть и сравнить несколько моделей радиаторов: алюминиевые, чугунные, стальные и биметаллические.

Пошаговая инструкция

После того как вы разобрались с типом желаемого радиатора, получили все требующиеся разрешения, закупили инструменты и устройство и привезли все домой. Самое время начинать монтаж. Перед началом монтажа еще раз обратите внимание на то, что это не самая простая операция, требующая максимальной осторожности.

Для того чтобы избежать эксцессов во время самостоятельного монтажа или замены устройства, пользуйтесь пошаговой инструкцией и правилами установки радиаторов отопления. Эта инструкция одинаково подойдет для установки радиатора как в частном доме, так и в обычной городской квартире. Главное в том, что вы будете проводить все работы своими руками.

Разметка под монтаж

Запаситесь схемой, по которой вы будете проводить монтаж. На этой схеме будет отмечены места, в которых трубы проходят через стены.

Опираясь на информацию об их размещении, отметьте места отверстий в стенах или перекрытиях. Трубы должны располагаться как можно ниже к полу (примерно 1-2 см. от плинтуса), чтобы их было не очень заметно.

Затем обозначьте места под крепеж для труб. Расстояния между креплениями должны быть примерно 50 см. Также при разметке учитывайте высоту установки радиатора отопления от пола и до подоконника.

Чтобы избежать ошибки, приложите радиатор к стене и по нему выполните разметку.

Крепление кронштейнов

После того как разметка выполнена, начинаем крепить кронштейны, на которых будет держаться радиатор. Учтите, что прикреплять их нужно между секциями самого радиатора. Просверлите отверстия, соответствующие по диаметру дюбеля прибора, согласно разметке. Затем вставьте дюбеля в отверстия и вкрутите в них кронштейны.

Оставьте между радиатором и стеной, к которой он крепится, хотя бы 5, а лучше 10 см пространства. Иначе ваше устройство станет отапливать улицу, а не помещение, из-за чрезмерной приближенности к стене, и его эффективность снизится.

Как правильно подключить радиатор отопления в загородном доме читайте эту статью.

Сборка

Теперь пора приступать непосредственно к сбору батарей и подготовке их к установке:

1. Открутите деталь с резьбой от радиаторного крана и намотайте на нее подмотку. Подмоткой может выступать любая плотная ткань, но надежнее взять льняную паклю, пропитанную термостойкой пастой (например, Unipak).
2. Сначала нанесите на резьбу детали пасту, затем намотайте подготовленную паклю по ходу резьбы. Пасту можно заменить краской, но учтите, что лен в сочетании с пастой не станет ни гнить, ни пересыхать.
3. Подготовив таким образом деталь, надевайте на нее накидную гайку от крана. Теперь ее можно вкручивать в пробку радиатора. Не закручивайте детали от руки, используйте гаечный ключ, иначе все система окажется ненадежной.
4. По этой же схеме вкрутите в пробки радиатора заглушку и кран Маевского.

Затем пробки нужно вкрутить в сам радиатор. Две из них будут идти с левой, а две – с правой резьбой, это при сборке также важно учитывать. Подмотка на накидную гайку радиаторного крана не требуется, он и так снабжен кольцевым уплотнением. Когда вы установили пробки, прикручивайте непосредственно радиаторные краны. Радиатор собран.

Пайка

Следующий этап правильной установки радиатора отопления заключается в припайке труб-отводок. Одна их сторона будет крепиться к радиаторному крану, а вторая к тройнику. Важно правильно рассчитать длину труб – часть трубки-отводки должна войти внутрь соединяемых деталей.

Следите также за направлением радиаторного крана – он должен совпасть с направлением тройника. Чтобы избежать ошибки, используйте хитрость: положите перед началом пайки трубу и кран на ровную поверхность. Карандашом обозначьте место совпадения на деталях. Во время пайки отметки должны снова совпасть.

Далее нужно осуществить обвязку радиаторного узла с кранами. Отмерьте необходимую длину трубы, затем прикрепите к устройству радиаторные краны. После этого повесьте прибор на кронштейны и обязательно проверьте его по уровню.

Теперь можно снова соединить устройство с общей системой отопления. Монтаж завершен, осталось начать работу агрегата. Перед первым подключением еще раз проверьте правильность выполнения всех шагов инструкции. Первые несколько часов работы устройства стоит находиться в квартире, чтобы суметь заметить и устранить возможную неисправность.

В этих видео-роликах наглядно представлен процесс замены и монтажа (установки) радиаторов отопления в квартире своими руками.

Замена и монтаж радиатора — ответственная и кропотливая работа, однако при тщательном соблюдении всех инструкций не такая уж и сложная. Главное — это внимание и сосредоточенность.
